K043-换挡叉加工工艺及铣14槽夹具设计（ID:1617756）
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1728661462903.zip | 658.30K |
| 2 | 1零件图.dwg | 306.13K |

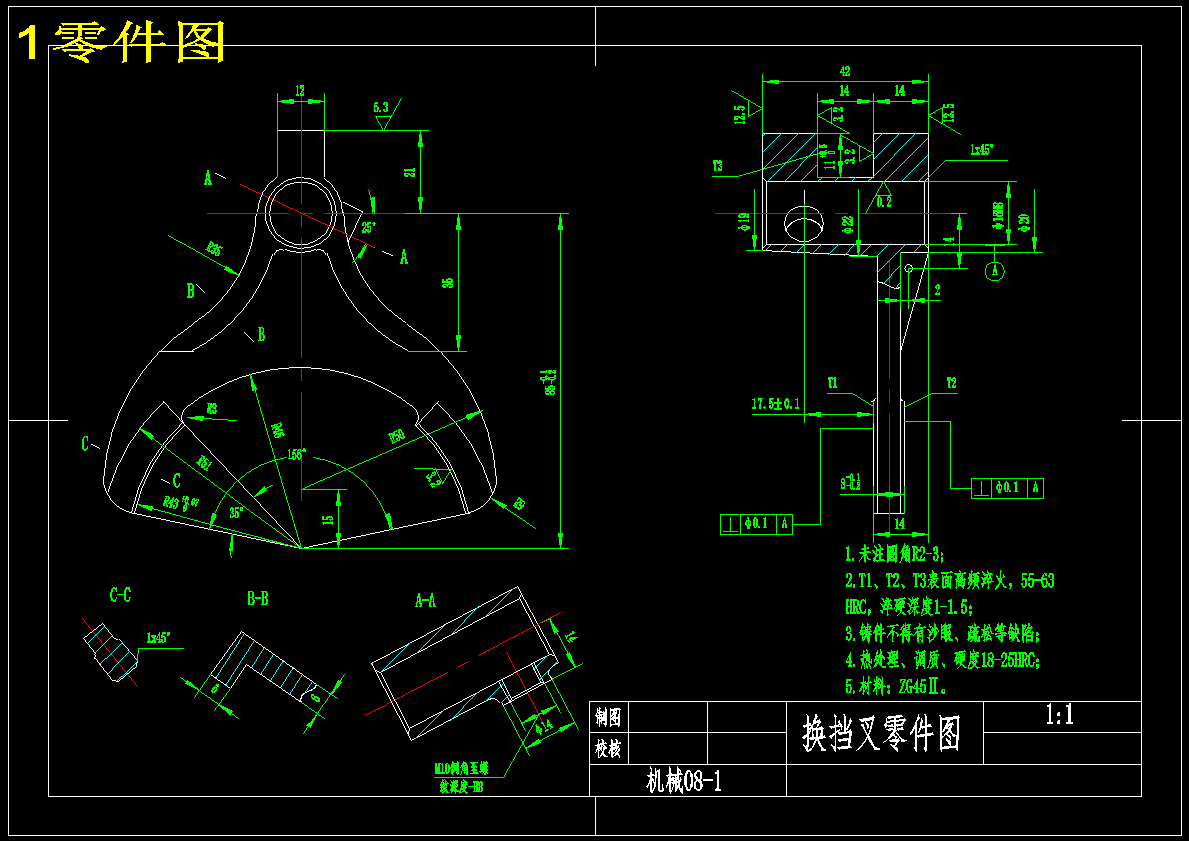

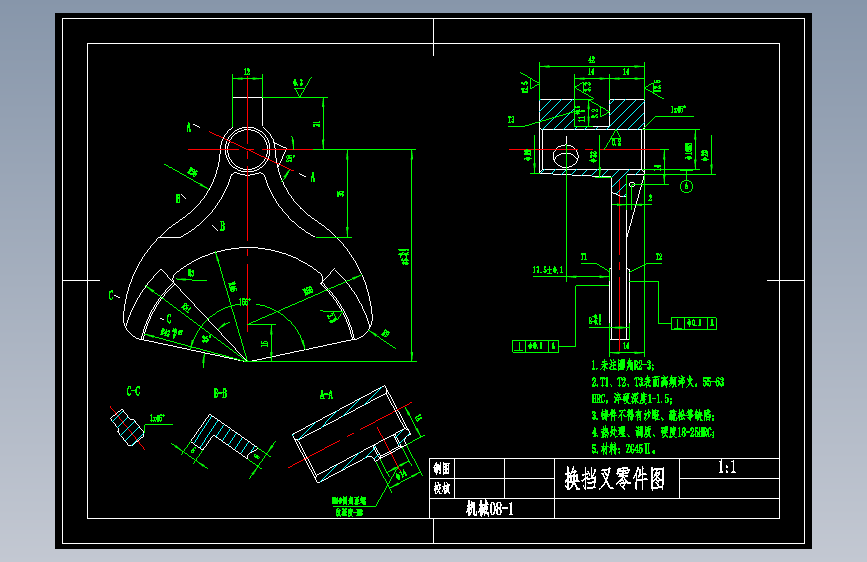

| 3 | 1零件图.png | 32.01K |

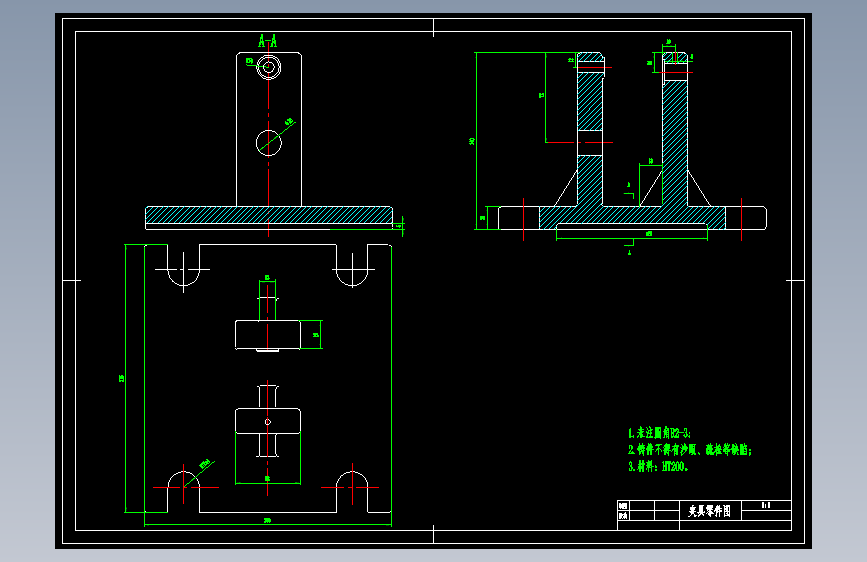

| 4 | 夹具体.dwg | 299.03K |

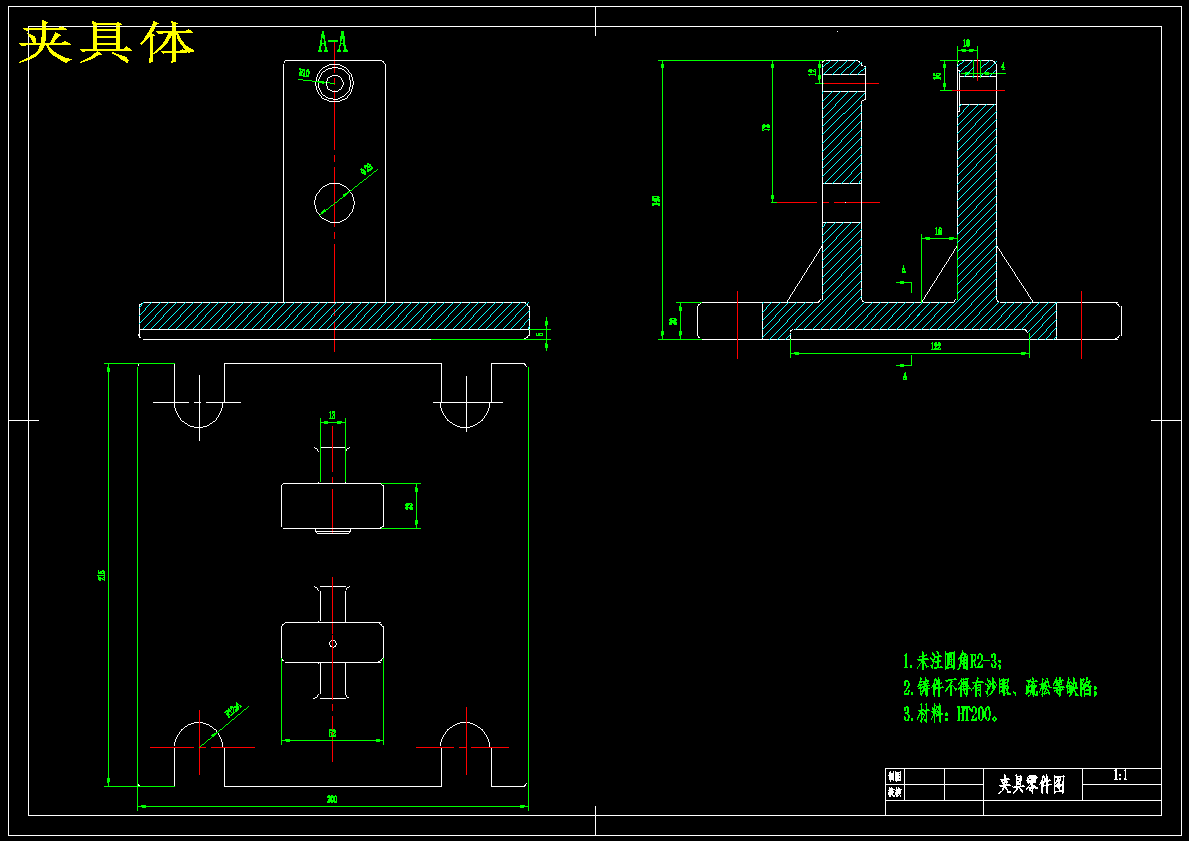

| 5 | 夹具体.png | 16.67K |

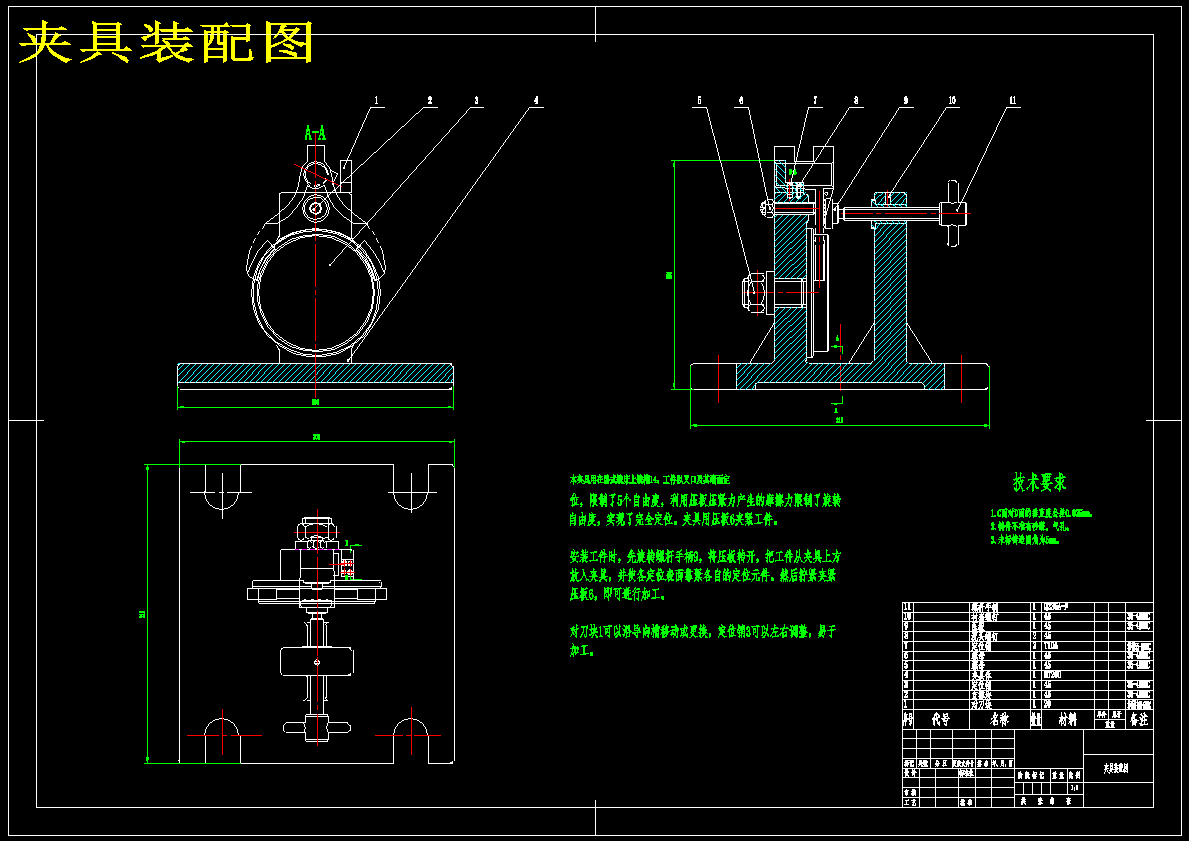

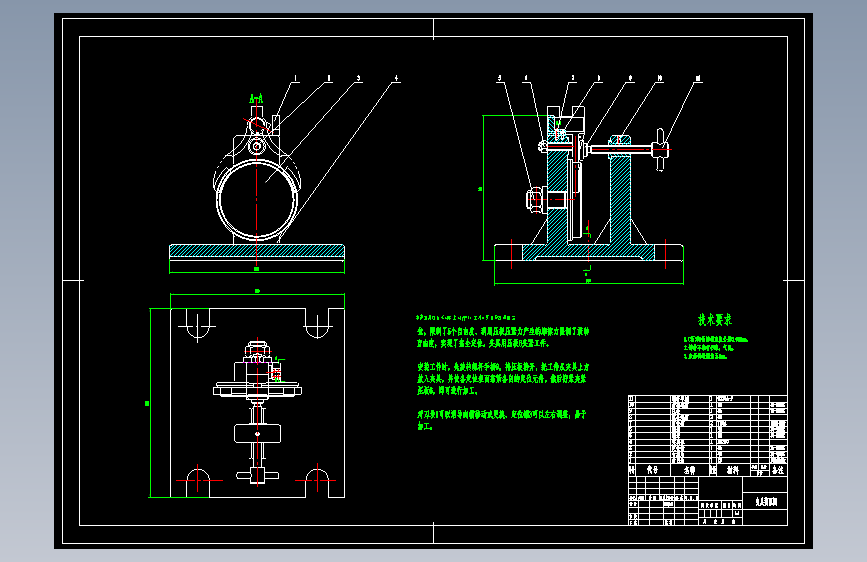

| 6 | 夹具装配图.dwg | 333.01K |
| 7 | 夹具装配图.png | 30.99K |
| 8 | 换挡叉工序卡[9张].doc | 183.00K |
| 9 | 换挡叉说明书.doc | 384.43K |

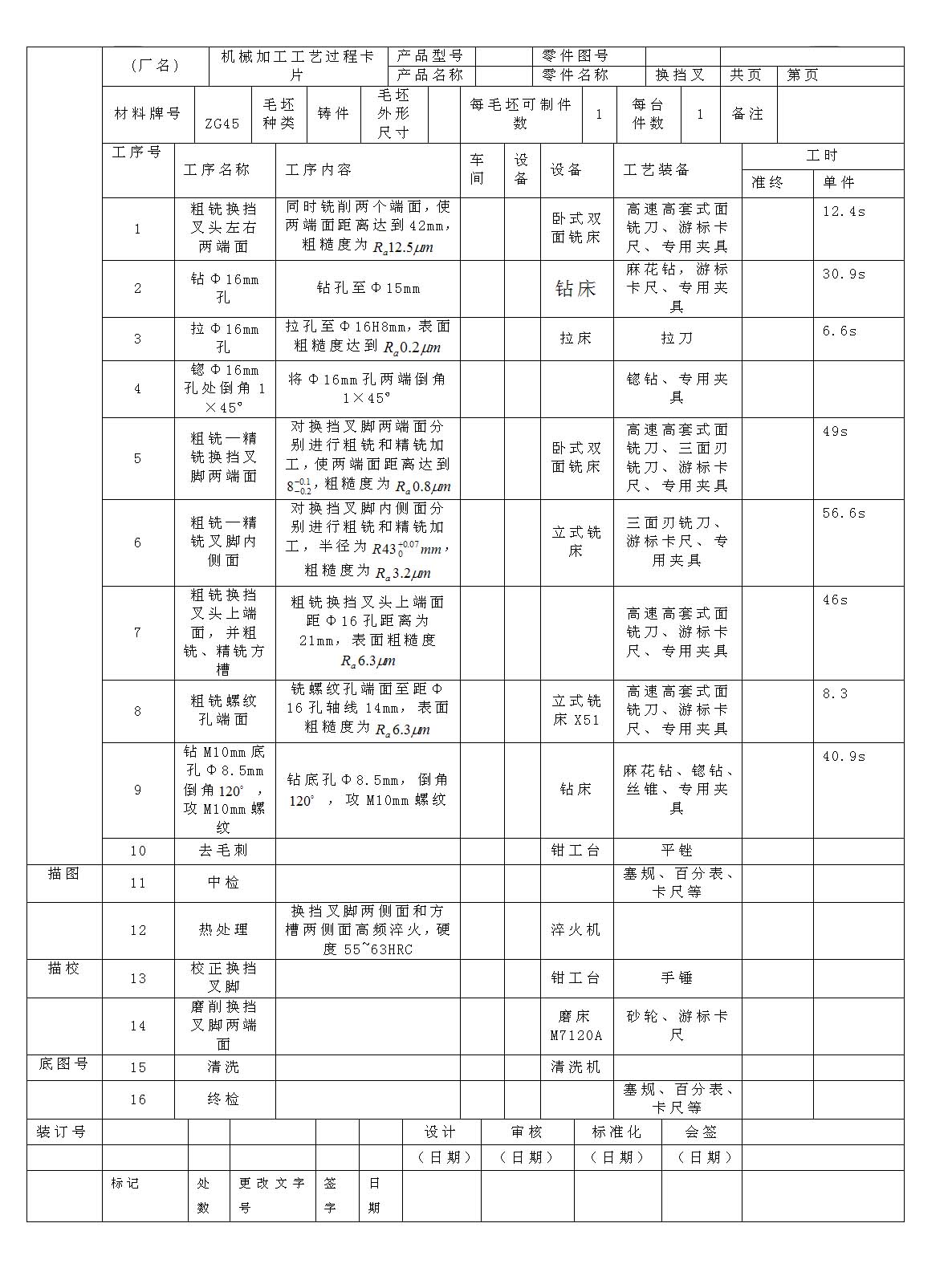

| 10 | 机械加工工艺过程卡片.jpg | 250.40K |

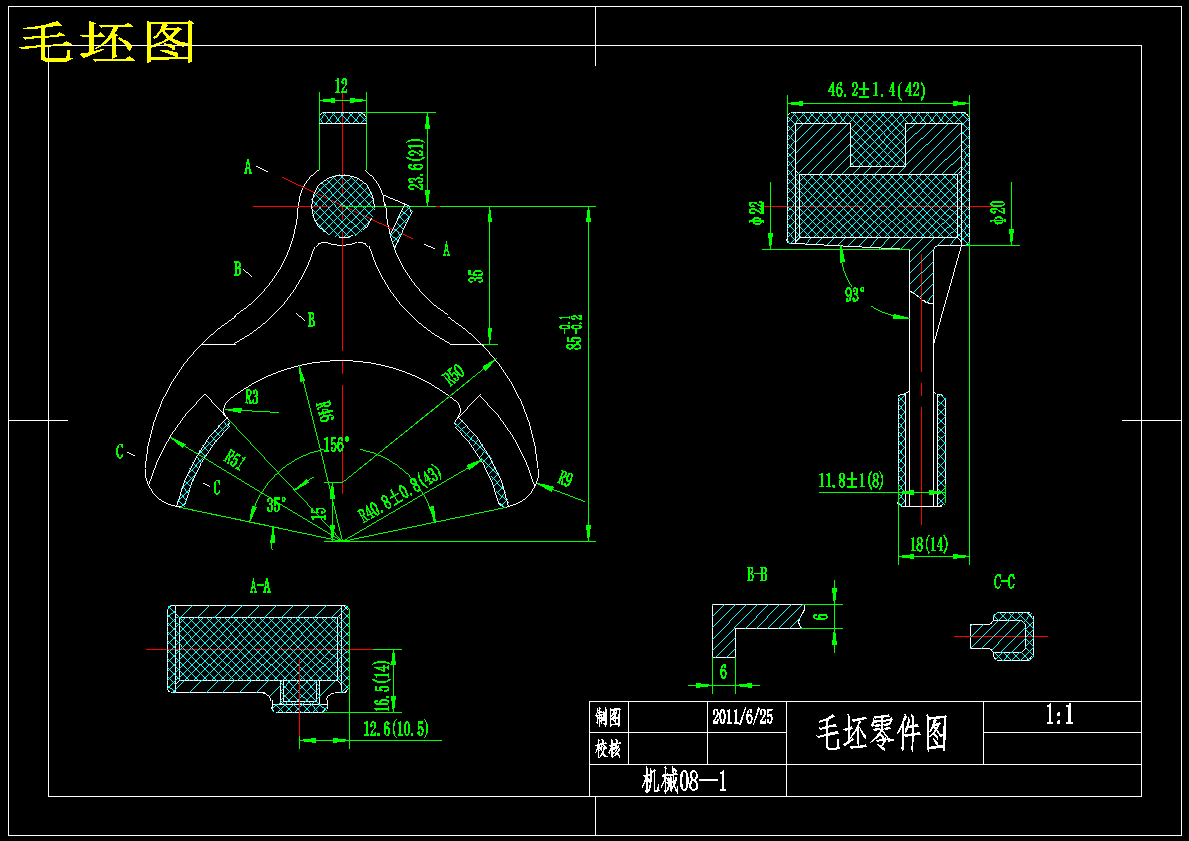

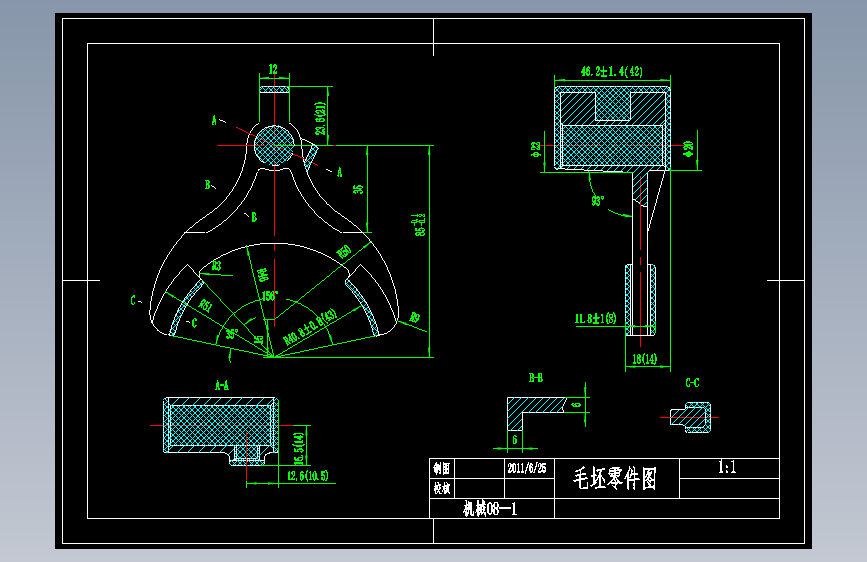

| 11 | 毛坯图.dwg | 318.16K |
| 12 | 毛坯图.png | 31.50K |
此图纸下载需要90金币
立即下载
发布者
愉快的咖啡豆
创作: 24654
粉丝: 683
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：674.1KB
所需金币：90
上传时间：2024-10-11 23:44:22
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
