袋装物料抓取码垛机械人（ID:1621527）

查找相似图纸

机械设备 / 非标机械 / 袋装物料抓取码垛机械人

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	CHK-3前爪固定座.SLDDRW	912.50K
2	CHK-3前爪固定座.SLDPRT	138.03K
3	CHK-3前爪法兰.SLDDRW	1.03M
4	CHK-3前爪法兰.SLDPRT	195.96K
5	CHK-3前爪法兰侧盖.SLDDRW	1.09M
6	CHK-3前爪法兰侧盖.SLDPRT	125.06K
7	CHK-3前爪法兰侧钣金盖.SLDDRW	936.50K
8	CHK-3前爪法兰侧钣金盖.SLDPRT	61.05K
9	CHX-3TVM-611摆线减速机.SLDPRT	277.59K
10	CHX-3大手臂.SLDDRW	844.00K
11	CHX-3大手臂2.SLDPRT	380.80K
12	CHX-3大手臂摆线减速机安装法兰.SLDDRW	990.00K
13	CHX-3大手臂摆线减速机安装法兰.SLDPRT	135.17K
14	CHX-3大手臂摆线减速机手臂安装法兰.SLDDRW	914.00K
15	CHX-3大手臂摆线减速机手臂安装法兰.SLDPRT	135.65K
16	CHX-3小手腕前端法兰.SLDDRW	1.07M
17	CHX-3小手腕前端法兰.SLDPRT	115.00K
18	CHX-3小手腕前端法兰轴承隔套.SLDPRT	129.50K
19	CHX-3小手腕旋转齿轮-2.SLDDRW	750.50K
20	CHX-3小手腕旋转齿轮-2.SLDPRT	401.97K
21	CHX-3小手腕旋转齿轮.SLDDRW	778.00K
22	CHX-3小手腕旋转齿轮.SLDPRT	386.70K
23	CHX-3小手腕锥齿轮旋转中心轴.SLDDRW	1.09M
24	CHX-3小手腕锥齿轮旋转中心轴.SLDPRT	147.60K
25	CHX-3小手臂关节轴承.SLDPRT	112.97K
26	CHX-3小手臂关节轴芯.SLDDRW	915.50K
27	CHX-3小手臂关节轴芯.SLDPRT	105.05K
28	CHX-3小手臂座.SLDDRW	1.03M
29	CHX-3小手臂座.SLDPRT	232.07K
30	CHX-3小手臂座连杆连接轴.SLDPRT	229.00K
31	CHX-3小手臂座连杆连接轴座.SLDPRT	146.00K
32	CHX-3小手臂旋转后法兰.SLDDRW	958.50K
33	CHX-3小手臂旋转后法兰.SLDPRT	114.97K
34	CHX-3小手臂旋转法兰.SLDDRW	1.09M
35	CHX-3小手臂旋转法兰.SLDPRT	179.38K
36	CHX-3小手臂旋转法兰轴承隔套.SLDPRT	76.64K
37	CHX-3小手臂旋转轴主动齿轮.SLDPRT	126.12K
38	CHX-3小手臂旋转轴承法兰.SLDDRW	972.50K
39	CHX-3小手臂旋转轴承法兰.SLDPRT	125.27K
40	CHX-3小手臂骨架油封.SLDPRT	177.05K
41	CHX-3小电箱.SLDDRW	1.00M
42	CHX-3小电箱.SLDPRT	79.06K
43	CHX-3小电箱盖.SLDDRW	986.00K
44	CHX-3小电箱盖.SLDPRT	55.09K
45	CHX-3底盘旋转51315轴承.SLDPRT	115.59K
46	CHX-3底盘旋转涡杆.SLDDRW	775.00K
47	CHX-3底盘旋转涡杆.SLDPRT	777.26K
48	CHX-3底盘旋转涡杆电机法兰.SLDDRW	601.50K
49	CHX-3底盘旋转涡杆电机法兰.SLDPRT	141.06K
50	CHX-3底盘旋转涡杆轴承法兰.SLDPRT	99.32K
51	CHX-3底盘旋转涡轮.SLDPRT	1.83M
52	CHX-3底盘旋转涡轮箱.SLDDRW	753.00K
53	CHX-3底盘旋转涡轮箱.SLDPRT	228.21K
54	CHX-3底盘旋转涡轮轴.SLDDRW	787.00K
55	CHX-3底盘旋转涡轮轴.SLDPRT	218.95K
56	CHX-3底盘旋转涡轮轴上法兰16032轴承.SLDPRT	101.48K
57	CHX-3底盘旋转涡轮轴上法兰油封.SLDPRT	177.82K
58	CHX-3底盘旋转涡轮轴上法兰盖.SLDDRW	633.50K
59	CHX-3底盘旋转涡轮轴上法兰盖.SLDPRT	160.99K
60	CHX-3底盘旋转涡轮轴下法兰.SLDDRW	702.00K
61	CHX-3底盘旋转涡轮轴下法兰.SLDPRT	183.02K
62	CHX-3底盘旋转涡轮轴下法兰6215轴承.SLDPRT	106.40K
63	CHX-3底盘旋转电机SGMGH-13A-B键8X7.SLDPRT	113.10K
64	CHX-3底盘法兰盖.SLDDRW	584.00K
65	CHX-3底盘法兰盖.SLDPRT	180.47K
66	CHX-3手腕16011轴承.SLDPRT	97.64K
67	CHX-3手腕6002轴承.SLDPRT	106.23K
68	CHX-3手腕6007轴承.SLDPRT	100.30K
69	CHX-3手腕61902轴承.SLDPRT	112.58K
70	CHX-3手腕61907轴承.SLDPRT	107.05K
71	CHX-3手腕61908轴承.SLDPRT	107.00K
72	CHX-3手腕6204轴承.SLDPRT	99.64K
73	CHX-3手腕前爪连接轴.SLDDRW	1.02M
74	CHX-3手腕前爪连接轴.SLDPRT	110.98K
75	CHX-3手腕前端旋转法兰.SLDDRW	1.38M
76	CHX-3手腕前端旋转法兰.SLDPRT	398.31K
77	CHX-3手腕前端轴承顶套.SLDDRW	1.04M
78	CHX-3手腕前端轴承顶套.SLDPRT	133.80K
79	CHX-3手腕前端锥齿1.SLDDRW	939.00K
80	CHX-3手腕前端锥齿1.SLDPRT	629.97K
81	CHX-3手腕前端锥齿2.SLDDRW	942.00K
82	CHX-3手腕前端锥齿2.SLDPRT	669.43K
83	CHX-3手腕大齿-2.SLDDRW	1.01M
84	CHX-3手腕大齿-2.SLDPRT	823.26K
85	CHX-3手腕大齿2.SLDDRW	926.00K
86	CHX-3手腕大齿2.SLDPRT	818.20K
87	CHX-3手腕小齿.SLDDRW	948.50K
88	CHX-3手腕小齿.SLDPRT	605.23K
89	CHX-3手腕电机齿轮连接轴.SLDDRW	1.01M
90	CHX-3手腕电机齿轮连接轴.SLDPRT	129.04K
91	CHX-3手腕电机齿轮连接轴2.SLDDRW	1.05M
92	CHX-3手腕电机齿轮连接轴2.SLDPRT	145.30K
93	CHX-3手腕直齿1.SLDDRW	687.50K
94	CHX-3手腕直齿1.SLDPRT	298.49K
95	CHX-3手腕直齿2.SLDDRW	771.50K
96	CHX-3手腕直齿2.SLDPRT	478.82K
97	CHX-3手腕直齿3.SLDDRW	666.50K
98	CHX-3手腕直齿3.SLDPRT	256.91K
99	CHX-3手腕直齿4.SLDDRW	668.50K
100	CHX-3手腕直齿4.SLDPRT	198.32K
101	CHX-3手腕轴1.SLDDRW	931.50K
102	CHX-3手腕轴1.SLDPRT	145.54K
103	CHX-3旋转臂电机.SLDPRT	152.18K
104	CHX-3箱体底座.SLDDRW	1.15M
105	CHX-3箱体底座.SLDPRT	187.42K
106	CHX-3腕部中心轴1.SLDDRW	1016.50K
107	CHX-3腕部中心轴1.SLDPRT	210.47K
108	CHX-3腕部中心轴2.SLDDRW	965.00K
109	CHX-3腕部中心轴2.SLDPRT	115.54K
110	CHX-3腕部中心轴3.SLDDRW	1.03M
111	CHX-3腕部中心轴3.SLDPRT	208.76K
112	CHX-3腕部中心轴前端锁帽.SLDDRW	919.50K
113	CHX-3腕部中心轴前端锁帽.SLDPRT	117.21K
114	CHX-3腕部中心轴骨架油封.SLDPRT	201.79K
115	CHX-3腕部前端中心轴.SLDDRW	1.05M
116	CHX-3腕部前端中心轴.SLDPRT	149.44K
117	CHX-3腕部电机齿轮箱.SLDDRW	1.14M
118	CHX-3腕部电机齿轮箱.SLDPRT	337.72K
119	CHX-3腕部行星减速机.SLDPRT	119.32K
120	CHX-3装配图.SLDASM	5.03M
121	CHX-3装配图.SLDDRW	1.05M
122	CHX-3轴承1.SLDPRT	106.60K
123	CHX-3连杆.SLDDRW	1.01M
124	CHX-3连杆.SLDPRT	265.60K
125	CHX-3连杆伺服电机.SLDPRT	113.65K
126	CHX-3连杆轴传动轴.SLDDRW	989.50K
127	CHX-3连杆轴传动轴.SLDPRT	174.01K
128	CHX-3连杆轴传动轴芯.SLDPRT	269.00K
129	CHX-3连杆轴承套.SLDDRW	886.00K
130	CHX-3连杆轴承套.SLDPRT	118.56K
131	CHX-3连杆轴承盖.SLDDRW	740.50K
132	CHX-3连杆轴承盖.SLDPRT	93.46K
133	CHX-3驱动臂座.SLDDRW	1.08M
134	CHX-3驱动臂座.SLDPRT	363.27K
135	宽度可调夹袋机械爪09700142614.sldprt	292.00K
136	宽度可调夹袋机械爪09700142811.sldprt	300.50K
137	宽度可调夹袋机械爪19460100302.sldprt	3.22M
138	宽度可调夹袋机械爪19461100546.sldprt	3.44M
139	宽度可调夹袋机械爪8000-80010-3850300.sldprt	879.50K
140	宽度可调夹袋机械爪AN15-02.sldprt	54.00K
141	宽度可调夹袋机械爪AS2201F-01-06SA.sldprt	53.50K
142	宽度可调夹袋机械爪C55-C040.sldprt	64.50K
143	宽度可调夹袋机械爪C55-C040_2.sldprt	64.50K
144	宽度可调夹袋机械爪C55C40-50M0_0_1_0_0_0_0_0_0_0_0_0_0_0_0_0_0_0__ROD.sldprt	46.50K
145	宽度可调夹袋机械爪C55C40-80M0_0_1_0_0_0_0_0_0_0_0_0_0_0_0_0_0_0__ROD.sldprt	46.50K
146	宽度可调夹袋机械爪CD55C40-500_BODY.sldprt	75.00K
147	宽度可调夹袋机械爪CD55C40-50M.sldasm	122.50K
148	宽度可调夹袋机械爪CD55C40-50M_1.sldasm	122.50K
149	宽度可调夹袋机械爪CD55C40-50M_2.sldasm	122.00K
150	宽度可调夹袋机械爪CD55C40-50M_3.sldasm	122.50K
151	宽度可调夹袋机械爪CD55C40-800_BODY.sldprt	75.00K
152	宽度可调夹袋机械爪CD55C40-80M.sldasm	121.50K
153	宽度可调夹袋机械爪CD55C40-80M_1.sldasm	121.50K
154	宽度可调夹袋机械爪CD55C40-80M_2.sldasm	121.50K
155	宽度可调夹袋机械爪CD55C40-80M_3.sldasm	121.50K
156	宽度可调夹袋机械爪ci_X2_0119_X0_gno.sldasm	142.00K
157	宽度可调夹袋机械爪DIN7991-M4x8.sldprt	46.50K
158	宽度可调夹袋机械爪DIN9021-64.sldprt	43.50K
159	宽度可调夹袋机械爪DIN934-M12x175.sldprt	48.50K
160	宽度可调夹袋机械爪DIN934-M8x125.sldprt	49.00K
161	宽度可调夹袋机械爪DINENISO4762-M10x30.sldprt	51.50K
162	宽度可调夹袋机械爪DINENISO4762-M12x30.sldprt	51.50K
163	宽度可调夹袋机械爪DINENISO4762-M5x10.sldprt	50.50K
164	宽度可调夹袋机械爪DINENISO4762-M6x12.sldprt	50.50K
165	宽度可调夹袋机械爪DINENISO4762-M6x20.sldprt	50.50K
166	宽度可调夹袋机械爪DINENISO4762-M6x35.sldprt	50.50K
167	宽度可调夹袋机械爪DINENISO4762-M8x16.sldprt	51.00K
168	宽度可调夹袋机械爪DINENISO4762-M8x20.sldprt	51.00K
169	宽度可调夹袋机械爪DINENISO4762-M8x25.sldprt	51.00K
170	宽度可调夹袋机械爪DINENISO4762-M8x30.sldprt	51.00K
171	宽度可调夹袋机械爪docisk_400.sldasm	166.50K
172	宽度可调夹袋机械爪GKM10-20.sldprt	51.50K
173	宽度可调夹袋机械爪gripper_500.SLDASM	8.46M
174	宽度可调夹袋机械爪Harting.sldasm	119.00K
175	宽度可调夹袋机械爪ISO7380-1-M4x12.sldprt	50.00K
176	宽度可调夹袋机械爪ISO7380-1-M6x10.sldprt	50.50K
177	宽度可调夹袋机械爪itemwpust6.sldprt	66.00K
178	宽度可调夹袋机械爪item_0.0.370.03_Profil5_20x20_800.sldprt	72.50K
179	宽度可调夹袋机械爪item_0.0.419.02_Profile6_60x30_850.sldprt	90.50K
180	宽度可调夹袋机械爪item_0_0_419_07_440mm.sldprt	130.00K
181	宽度可调夹袋机械爪item_7.0.000.09_Profile8_40x40E_504.sldprt	135.00K
182	宽度可调夹袋机械爪KQ2H08-02AS.sldprt	52.00K
183	宽度可调夹袋机械爪LockingpinGN114.2-10-20.sldprt	92.50K
184	宽度可调夹袋机械爪LockingpinGN114.2-16-40.sldprt	98.00K
185	宽度可调夹袋机械爪M12x25.sldprt	50.50K
186	宽度可调夹袋机械爪M401.sldprt	52.50K
187	宽度可调夹袋机械爪M402.sldprt	43.50K
188	宽度可调夹袋机械爪M403.sldprt	58.50K
189	宽度可调夹袋机械爪M404.sldprt	61.50K
190	宽度可调夹袋机械爪M405.sldprt	75.50K
191	宽度可调夹袋机械爪M406.sldprt	44.00K
192	宽度可调夹袋机械爪M407.sldprt	50.50K
193	宽度可调夹袋机械爪M408.sldprt	47.50K
194	宽度可调夹袋机械爪M409.sldprt	45.50K
195	宽度可调夹袋机械爪M410.sldprt	85.00K
196	宽度可调夹袋机械爪M411.sldprt	43.50K
197	宽度可调夹袋机械爪M412.sldprt	76.00K
198	宽度可调夹袋机械爪M413.sldprt	111.50K
199	宽度可调夹袋机械爪M414.sldprt	56.50K
200	宽度可调夹袋机械爪M415.sldprt	48.50K
201	宽度可调夹袋机械爪M416.sldprt	51.00K
202	宽度可调夹袋机械爪M417.sldprt	52.50K
203	宽度可调夹袋机械爪M418.sldprt	45.50K
204	宽度可调夹袋机械爪M419.sldprt	51.00K
205	宽度可调夹袋机械爪M420.sldprt	50.00K
206	宽度可调夹袋机械爪M421.sldprt	50.50K
207	宽度可调夹袋机械爪M422.sldprt	57.50K
208	宽度可调夹袋机械爪M423.sldprt	62.50K
209	宽度可调夹袋机械爪M424.sldprt	76.50K
210	宽度可调夹袋机械爪M427.sldprt	44.00K
211	宽度可调夹袋机械爪M428.sldprt	45.50K
212	宽度可调夹袋机械爪M429.sldprt	55.50K
213	宽度可调夹袋机械爪modu_X2_0142_X0__przesuwny.sldasm	264.50K
214	宽度可调夹袋机械爪modu_X2_0142_X0__przesuwny_1.sldasm	264.50K
215	宽度可调夹袋机械爪PN-76_M-82001-25x18.sldprt	57.00K
216	宽度可调夹袋机械爪PN-85_M-86100-6004-20x42x12.sldprt	75.50K
217	宽度可调夹袋机械爪PN-90_M-83002-B12x28.sldprt	46.00K
218	宽度可调夹袋机械爪SK30.sldprt	49.00K
219	宽度可调夹袋机械爪SMA30-UU.sldprt	91.50K
220	宽度可调夹袋机械爪SpiralretainingcableGN111.4-50-14.sldprt	134.50K
221	宽度可调夹袋机械爪SS5Y5-41-02-C8.sldprt	63.50K
222	宽度可调夹袋机械爪SY5240-5WAOU-Q.sldprt	72.50K
223	宽度可调夹袋机械爪UCF204.sldprt	255.50K
224	宽度可调夹袋机械爪wa_X2_0142_X0_ek.sldprt	43.50K
225	宽度可调夹袋机械爪wa_X2_0142_X0_ek_2.sldprt	43.50K
226	宽度可调夹袋机械爪zawory_2.sldasm	114.50K
227	宽度可调夹袋机械爪_X2_0142_X0_apa_400.sldasm	294.00K
228	袋装线机器码垛机.SLDASM	13.53M

此图纸下载需要80金币

立即下载

发布者

风之韵

创作: 712

粉丝: 24

加入时间：2024-01-17

私信

关注

模型信息

图纸ID：1621527

图纸格式：slddrw,sldprt,sldasm

文件大小：74.02M

所需金币：80

上传时间：2024-10-13 16:26:24

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2019

标签

袋装物料

码垛机械人

物料抓取

码垛

饲料包装

图纸简介

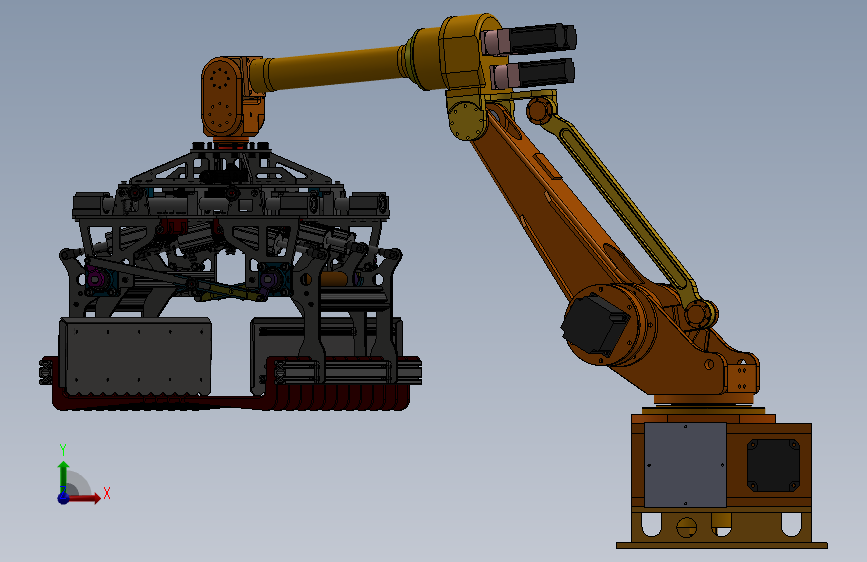

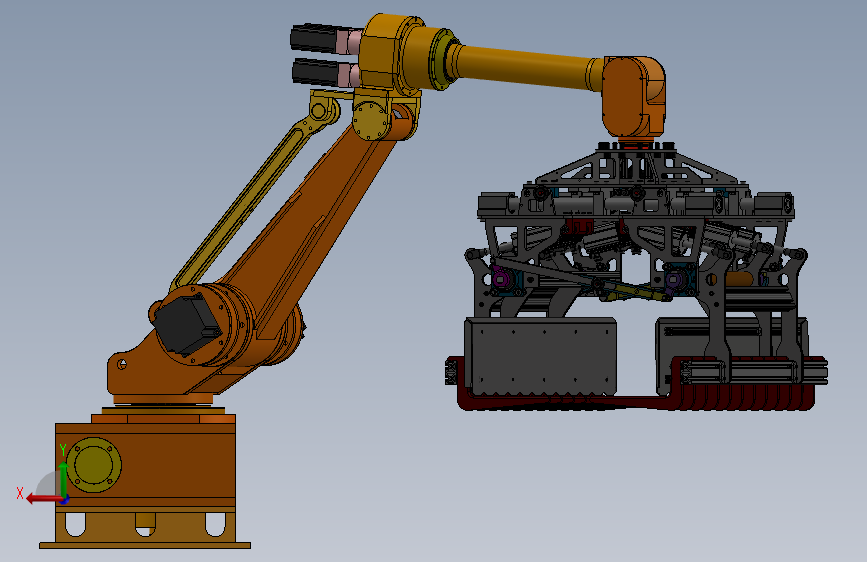

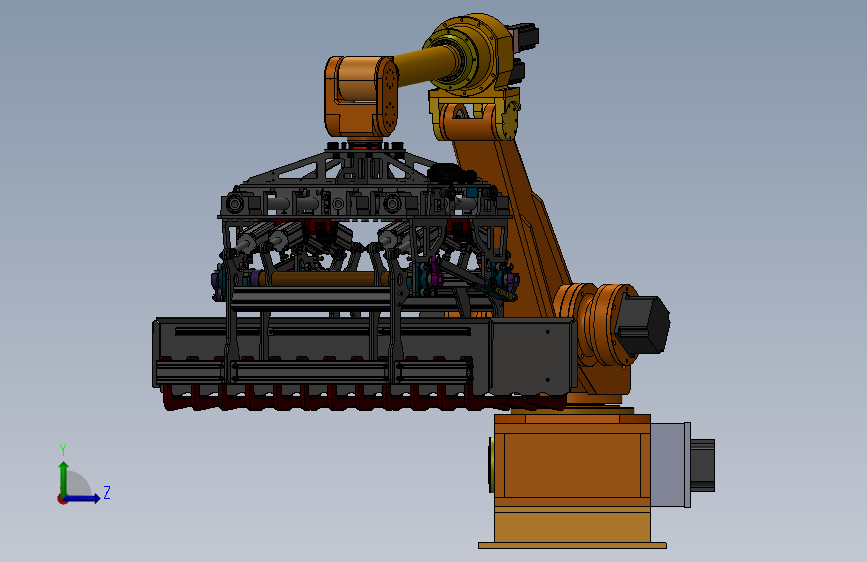

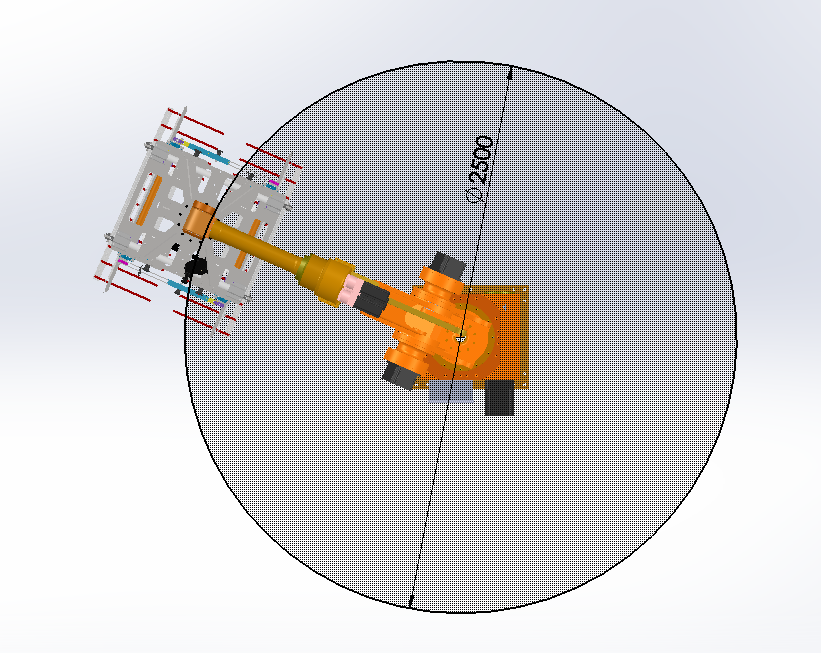

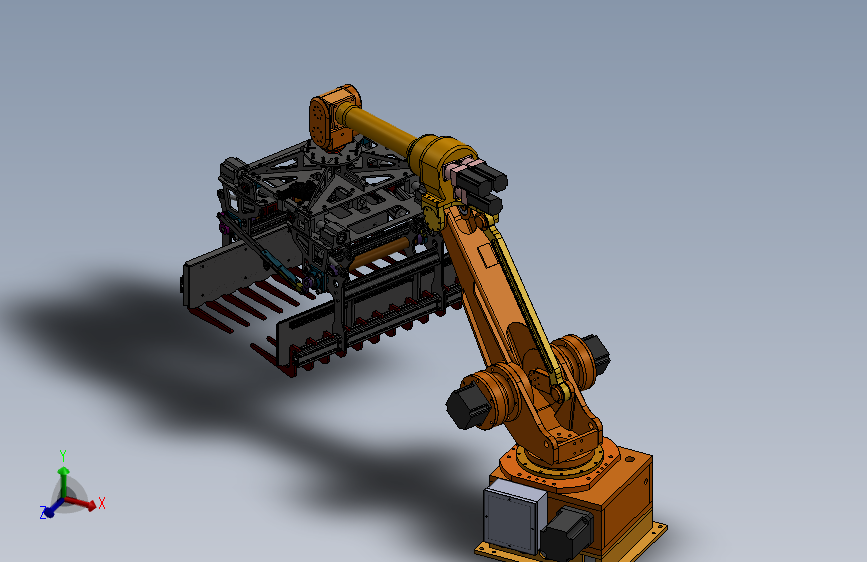

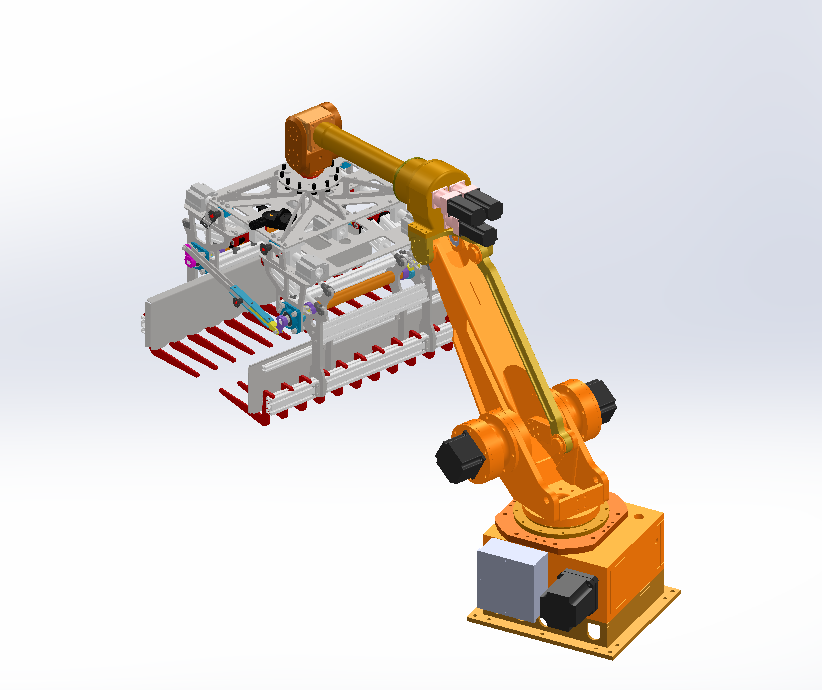

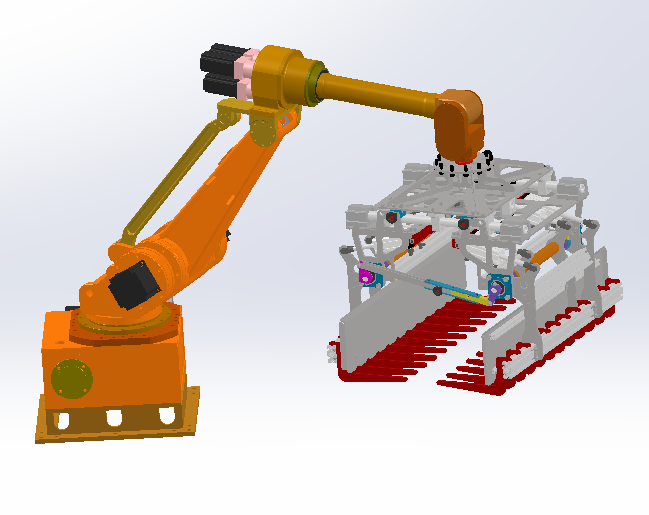

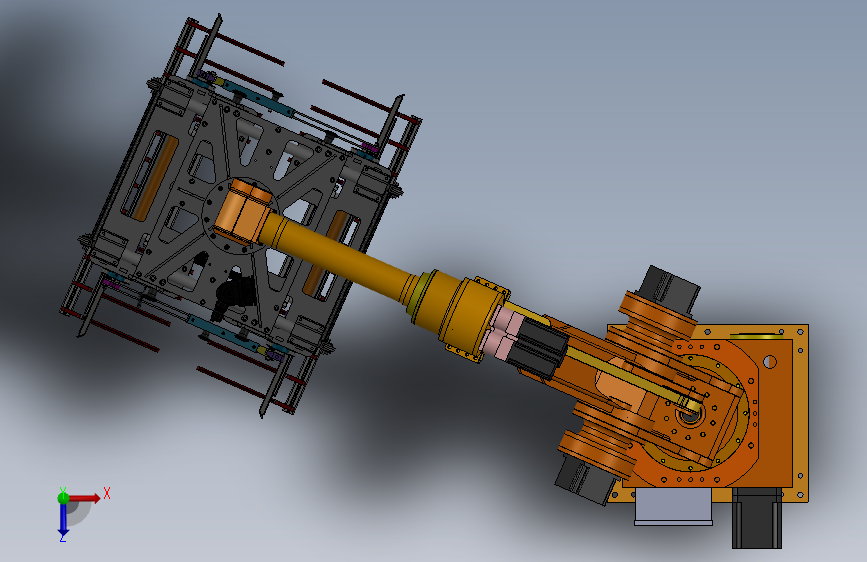

袋装物料抓取码垛机械人：六轴机器人作业范围为2500，配合宽度可调夹袋机械爪实现抓取码垛功能： 1、最大夹袋宽度500，最大夹袋长度1000左右 2、宽度有两级可调，同步夹紧模块可实现夹袋自动定中功能 3、由抓取和夹紧两个动作组成，都是由气缸驱动完成（模型中8个气缸可以优化为4或2个气缸，节约成本并便于调节动作的一致性） 4、同步夹紧功能是由多个连杆机构实现的。\ 5、改进优化后也可用于箱盒等物品的抓取码垛
