纸卷自动分流输送机（ID:1622588）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17288258753831.zip | 8.31M |
| 2 | 6001深沟球轴承.SLDPRT | 653.50K |
| 3 | 6002深沟球轴承.SLDPRT | 323.00K |
| 4 | 6004深沟球轴承.SLDPRT | 310.00K |
| 5 | M10X1.25关节轴承.SLDPRT | 280.00K |
| 6 | MAC25X25气缸摆尾型.SLDPRT | 123.50K |
| 7 | RV40蜗轮减速机.SLDPRT | 363.67K |
| 8 | UCFL204带座轴承.SLDPRT | 585.00K |
| 9 | 三相异步电机71B5.SLDPRT | 862.00K |
| 10 | 分流输送机-12-02P脚架.SLDPRT | 361.00K |
| 11 | 分流输送机-12-03P辊轴右安装板.SLDPRT | 198.50K |
| 12 | 分流输送机-12-04P辊轴左安装板.SLDPRT | 191.50K |
| 13 | 分流输送机-12-05P两端从动轴心.SLDPRT | 218.00K |
| 14 | 分流输送机-12-06P两端从动滚筒.SLDPRT | 180.50K |
| 15 | 分流输送机-12-07P加固拉杆.SLDPRT | 224.00K |
| 16 | 分流输送机-12-08P左传动板.SLDPRT | 369.00K |
| 17 | 分流输送机-12-09P右传动板.SLDPRT | 339.00K |
| 18 | 分流输送机-12-10P主动轴.SLDPRT | 202.50K |
| 19 | 分流输送机-12-11P轴承座板.SLDPRT | 240.00K |
| 20 | 分流输送机-12-12P被动辊.SLDPRT | 133.50K |
| 21 | 分流输送机-12-13P被动辊轴心.SLDPRT | 184.00K |
| 22 | 分流输送机-12-14P张紧辊筒.SLDPRT | 147.00K |
| 23 | 分流输送机-12-15P张紧辊筒轴心.SLDPRT | 174.50K |
| 24 | 分流输送机-12-16P传动板撑杆.SLDPRT | 184.00K |
| 25 | 分流输送机-12-17P张紧调节块.SLDPRT | 170.00K |
| 26 | 分流输送机-12-20P中间限位支架.SLDPRT | 217.50K |
| 27 | 分流输送机-12-21P中间支架连条.SLDPRT | 174.50K |
| 28 | 分流输送机-12-22P限位板座.SLDPRT | 219.00K |
| 29 | 分流输送机-12-23P连接杆.SLDPRT | 168.00K |
| 30 | 分流输送机-12-24P限位铝条导块.SLDPRT | 218.50K |
| 31 | 分流输送机-12-25P中间限位条连杆.SLDPRT | 216.50K |
| 32 | 分流输送机-12-26P限位铝条.SLDPRT | 132.00K |
| 33 | 分流输送机-12-28P输送带托板.SLDPRT | 173.50K |
| 34 | 分流输送机-13-00-1分配组合）.SLDASM | 656.50K |
| 35 | 分流输送机-13-01P侧撑板）.SLDPRT | 189.00K |
| 36 | 分流输送机-13-02P横板）.SLDPRT | 202.00K |
| 37 | 分流输送机-13-03P连接边板）.SLDPRT | 218.50K |
| 38 | 分流输送机-13-04P气缸轴销）.SLDPRT | 203.00K |
| 39 | 分流输送机-13-05P摆板轴承座）.SLDPRT | 239.00K |
| 40 | 分流输送机-13-06P摆板）.SLDPRT | 293.00K |
| 41 | 分流输送机-13-07P摆板轴座）.SLDPRT | 221.50K |
| 42 | 分流输送机-13-08P摆动销座）.SLDPRT | 228.50K |
| 43 | 分流输送机-13-09P中间限位铝条.SLDPRT | 286.00K |
| 44 | 分流输送机主横梁.SLDPRT | 258.50K |
| 45 | 卷纸.SLDPRT | 133.50K |
| 46 | 纸卷自动分流输送机.SLDASM | 2.22M |
| 47 | 输送皮带230x2x2910.SLDPRT | 226.00K |
此图纸下载需要35金币
立即下载
发布者
风之韵
创作: 695
粉丝: 23
加入时间：2024-01-17
模型信息
图纸ID：1622588
图纸格式：sldprt,sldasm
文件大小：8.51M
所需金币：35
上传时间：2024-10-13 21:24:38
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
输送机
纸卷输送
分流输送
皮带输送
输送线
图纸简介

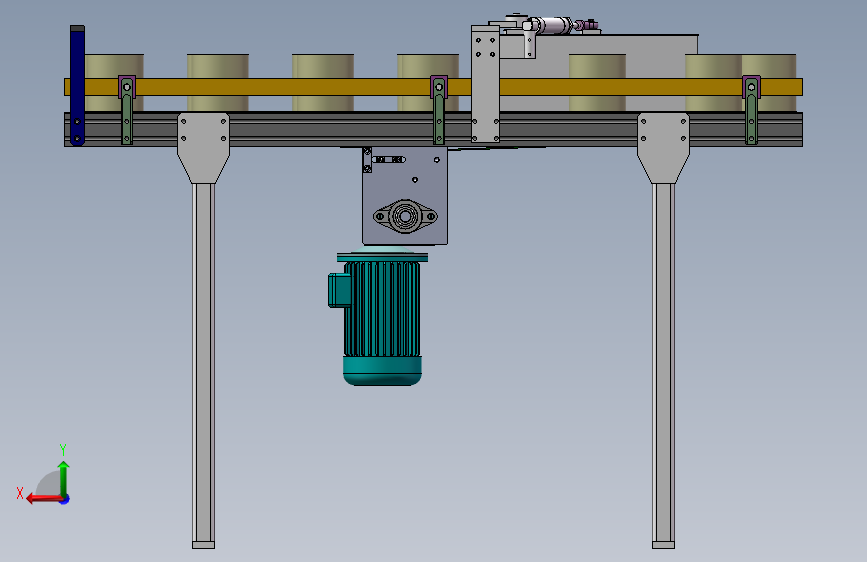

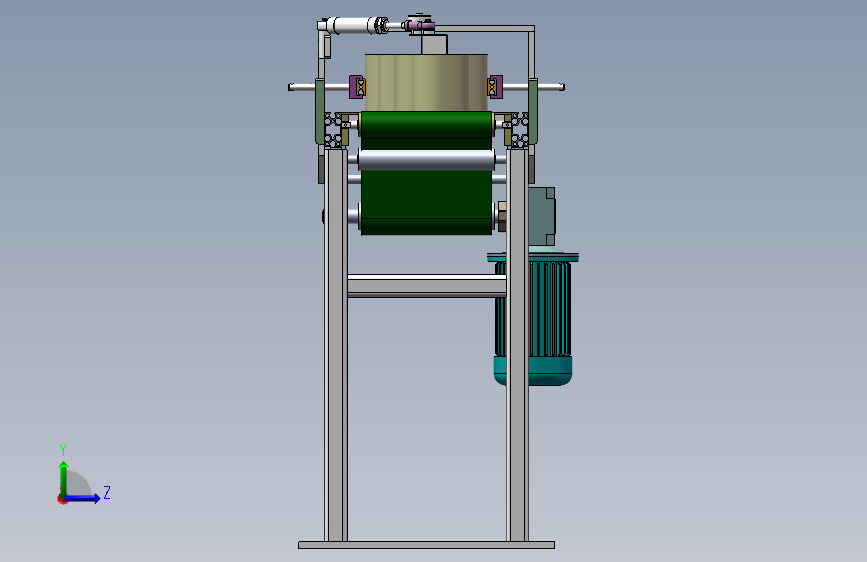

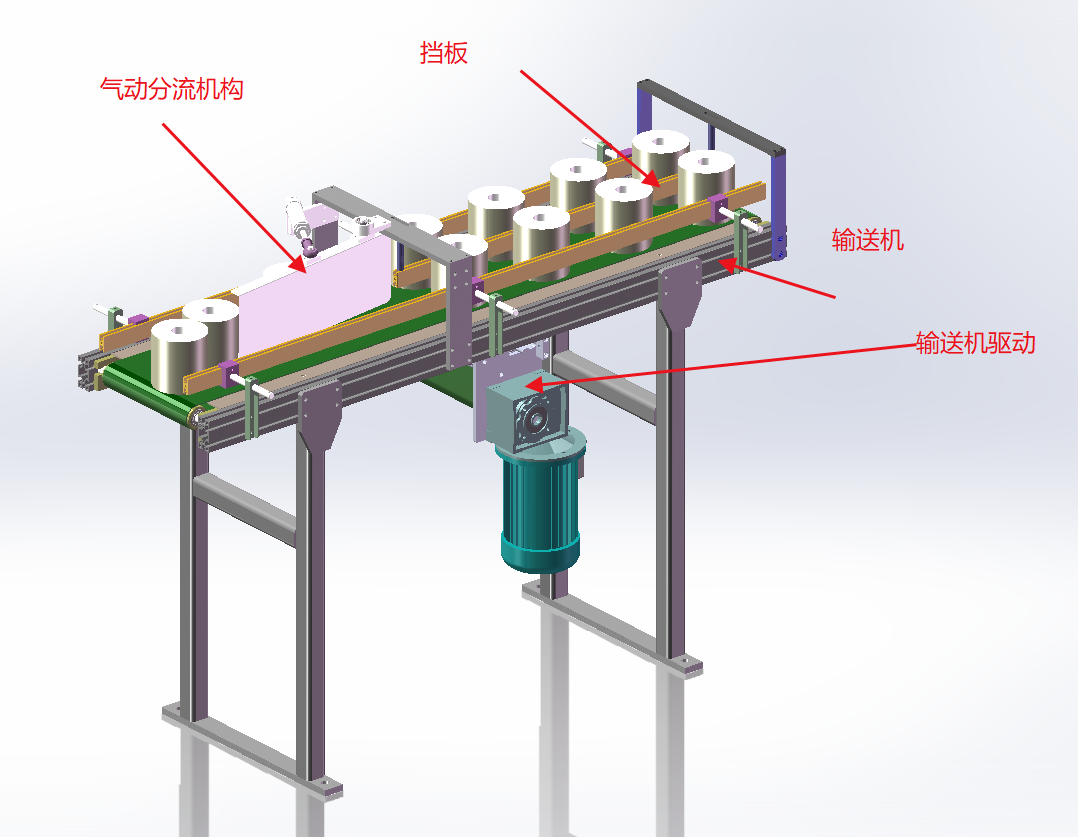

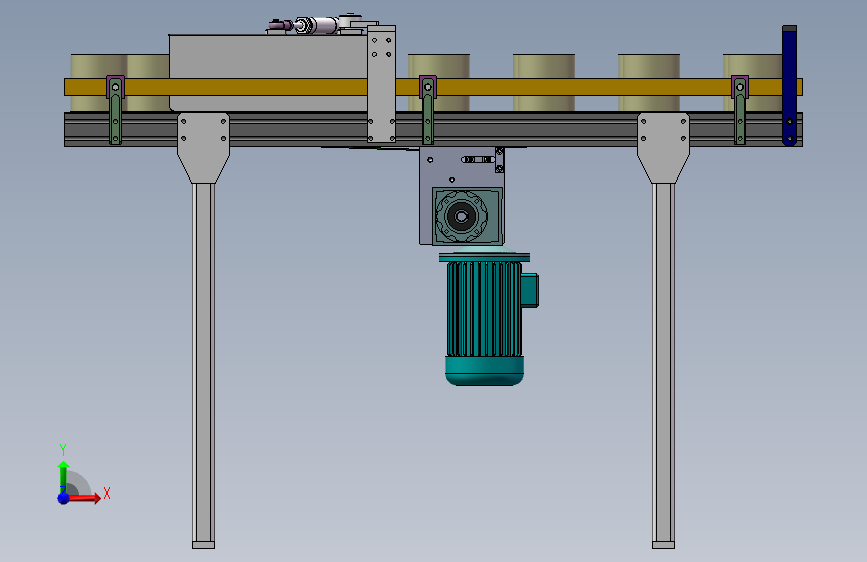

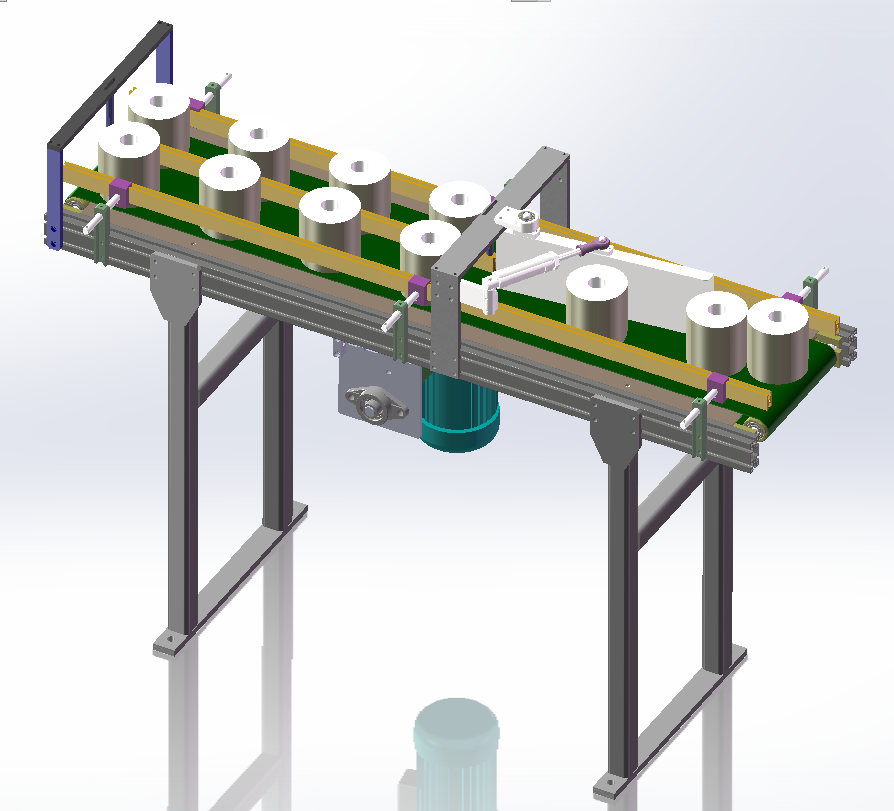

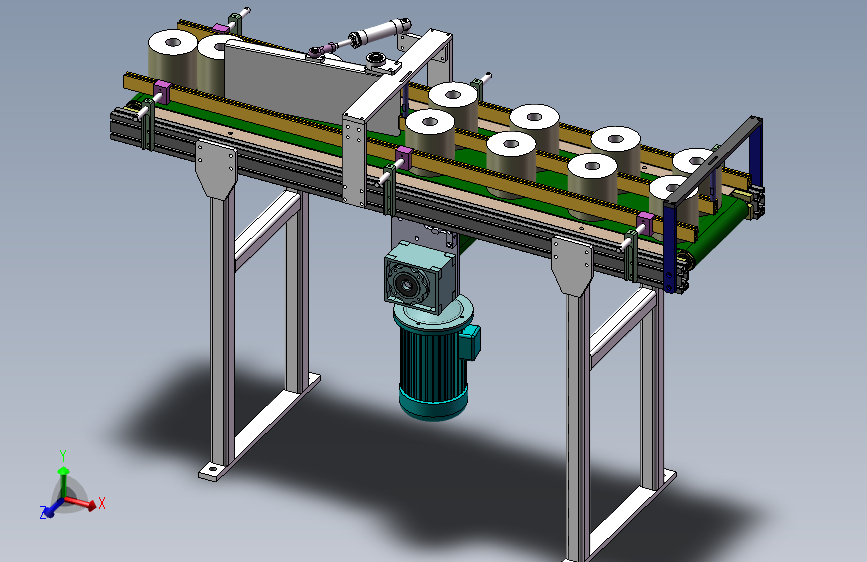

纸卷自动分流输送机
由涡轮蜗杆减速电机驱动，驱动辊筒在中间，驱动PVC输送带输送纸卷运动。

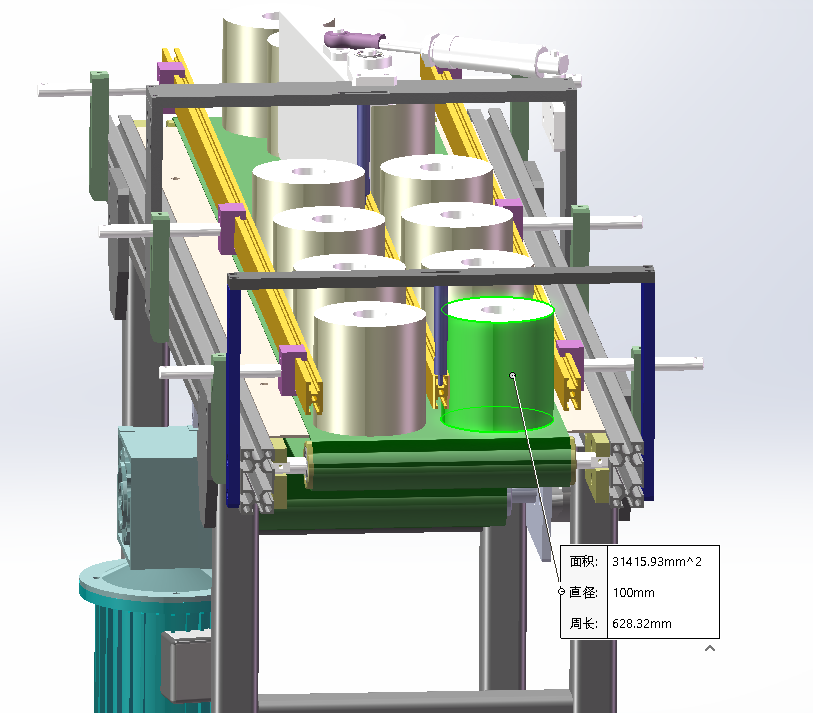

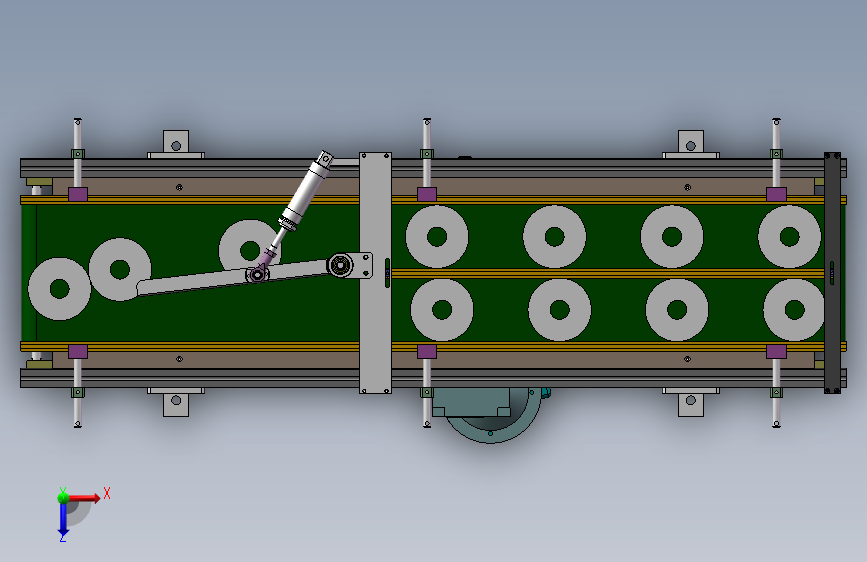

通过气动分流板将直径100高度100的纸卷，自动分成整齐两列方便包装运输
