双行程气动连杆同步夹持机构（ID:1622702）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
4.png)
3.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17288265625537.zip | 11.63M |
| 2 | 25滑块.SLDPRT | 135.04K |
| 3 | 30导向光轴.SLDPRT | 203.41K |
| 4 | GB／T276-94深沟球轴承6201-2Z.SLDPRT | 543.56K |
| 5 | 侧板1.SLDPRT | 115.98K |
| 6 | 侧板2.SLDPRT | 113.45K |
| 7 | 前夹持爪.sldasm | 39.10K |
| 8 | 双行程气动连杆同步夹持机构.SLDASM | 2.02M |
| 9 | 双行程气动连杆同步夹持爪.SLDASM | 2.02M |
| 10 | 双行程气动连杆夹持爪.SLDASM | 2.02M |
| 11 | 后夹持爪.sldasm | 41.44K |
| 12 | 固定基板.SLDPRT | 285.44K |
| 13 | 固定座.sldasm | 330.26K |
| 14 | 夹持板t8.SLDPRT | 75.58K |
| 15 | 夹持板固定板.SLDPRT | 89.99K |
| 16 | 夹持板固定板2.SLDPRT | 97.23K |
| 17 | 夹持气缸00-ACQ50_Nut.sldprt | 118.96K |
| 18 | 夹持气缸00-ACQS-50x50-B_50r.sldprt | 103.81K |
| 19 | 夹持气缸00-ACQS-50x5050_b.sldprt | 294.68K |
| 20 | 夹持气缸50x50.sldasm | 208.39K |
| 21 | 夹持爪固定板t12.SLDPRT | 210.44K |
| 22 | 定位板.SLDPRT | 92.15K |
| 23 | 导轨HGW25-125.SLDPRT | 49.82K |
| 24 | 导轨副25.sldasm | 112.29K |
| 25 | 最大夹持宽度223.png | 183.34K |
| 26 | 最小夹持宽度179.png | 132.41K |
| 27 | 气缸固定板1.SLDPRT | 225.63K |
| 28 | 气缸连接轴.SLDPRT | 118.62K |
| 29 | 滑动板.SLDPRT | 161.94K |
| 30 | 直线轴承LMH-30UU.SLDPRT | 117.09K |
| 31 | 移动气缸1.sldprt | 289.27K |
| 32 | 移动气缸100-100.sldasm | 236.67K |
| 33 | 移动气缸2.sldprt | 107.16K |
| 34 | 移动气缸3.sldprt | 135.56K |
| 35 | 立柱.SLDPRT | 95.12K |
| 36 | 缩回.png | 70.03K |
| 37 | 转轴.SLDPRT | 289.45K |
| 38 | 转轴2.SLDPRT | 205.32K |
| 39 | 转轴固定板.SLDPRT | 99.53K |
| 40 | 轴测图.png | 110.32K |
| 41 | 连杆1.SLDPRT | 91.75K |
| 42 | 隔环.SLDPRT | 75.47K |
| 43 | 驱动块.SLDPRT | 128.70K |
此图纸下载需要63金币
立即下载
发布者
风之韵
创作: 695
粉丝: 23
加入时间：2024-01-17
模型信息
图纸ID：1622702
图纸格式：sldprt,sldasm
文件大小：11.9M
所需金币：63
上传时间：2024-10-13 21:36:05
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
双行程
气动连杆
同步夹持
同步夹紧
抓取机械手
图纸简介

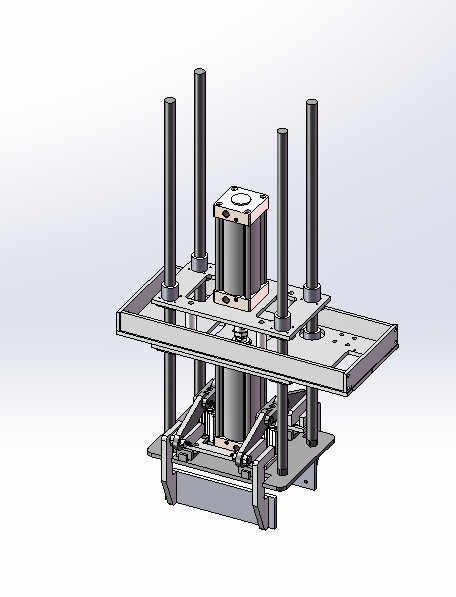

双行程气动连杆同步夹持机构
由两个100x100气缸驱动实现两个位置抓取动作，由两个50x50气缸实现两侧夹持板同步夹持动作

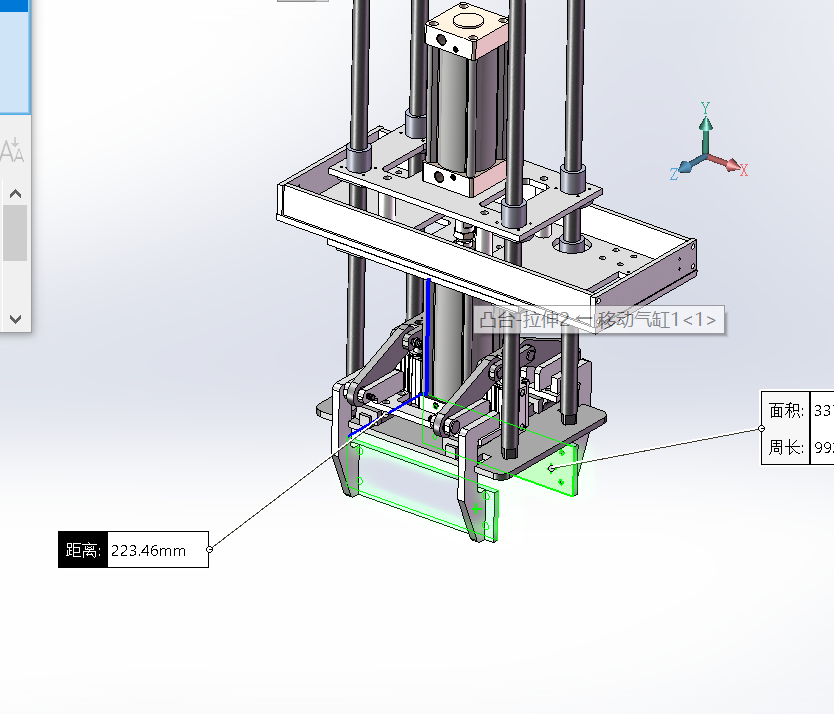

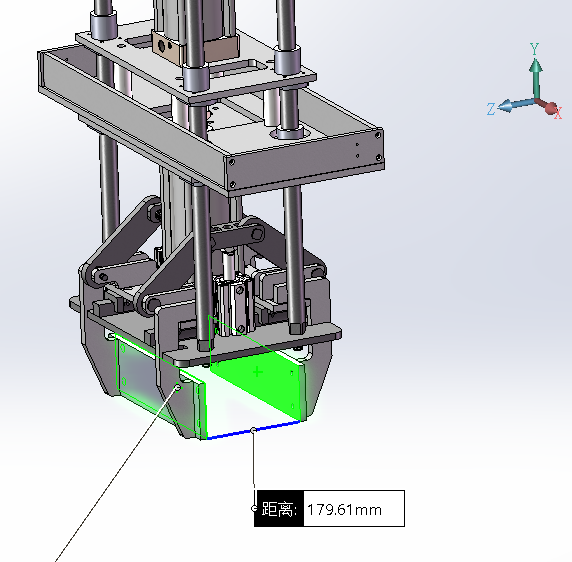

最大夹持宽度223mm，最小夹持宽度179mm，夹持位置垂直距离为100/200mm
