挖掘机工作装置液压系统设计【17张CAD图纸】（ID:1624586）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17288943066148.zip | 2.65M |

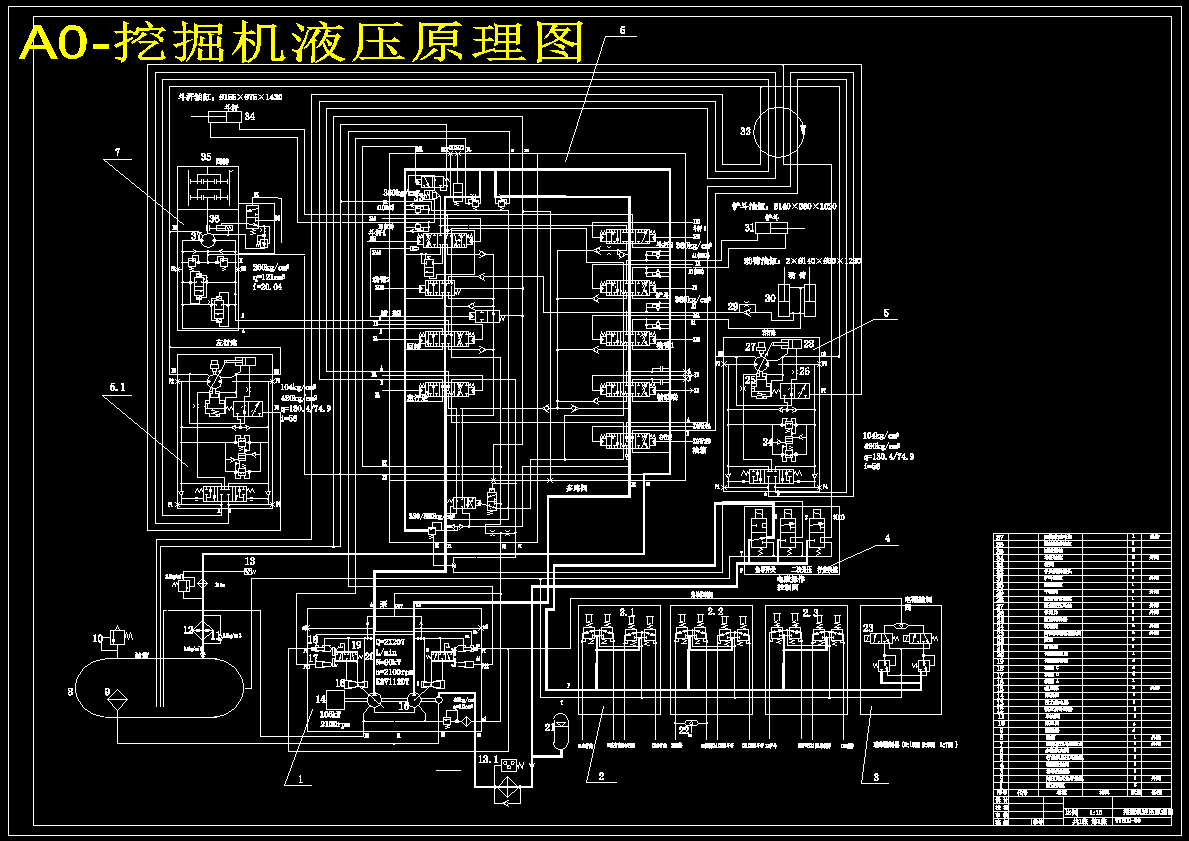

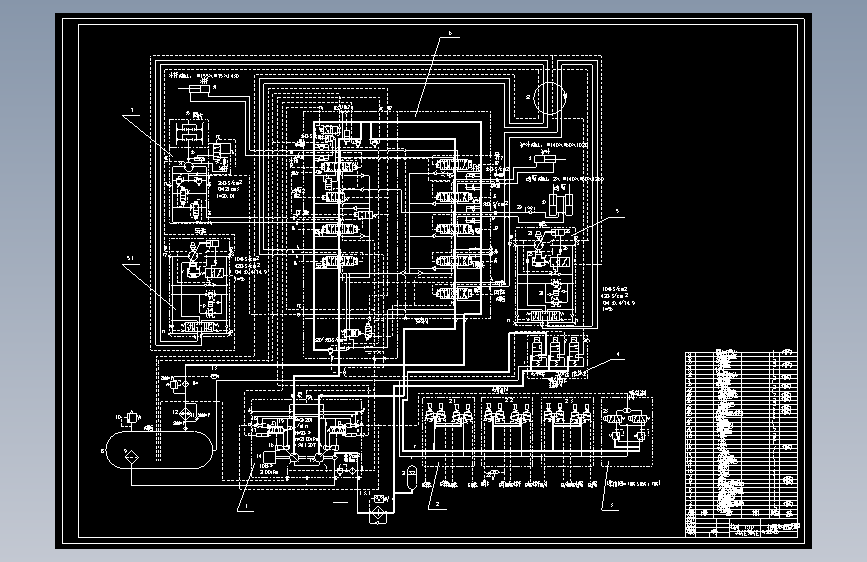

| 2 | A0-挖掘机液压原理图.dwg | 430.79K |
| 3 | A0-挖掘机液压原理图.png | 37.59K |

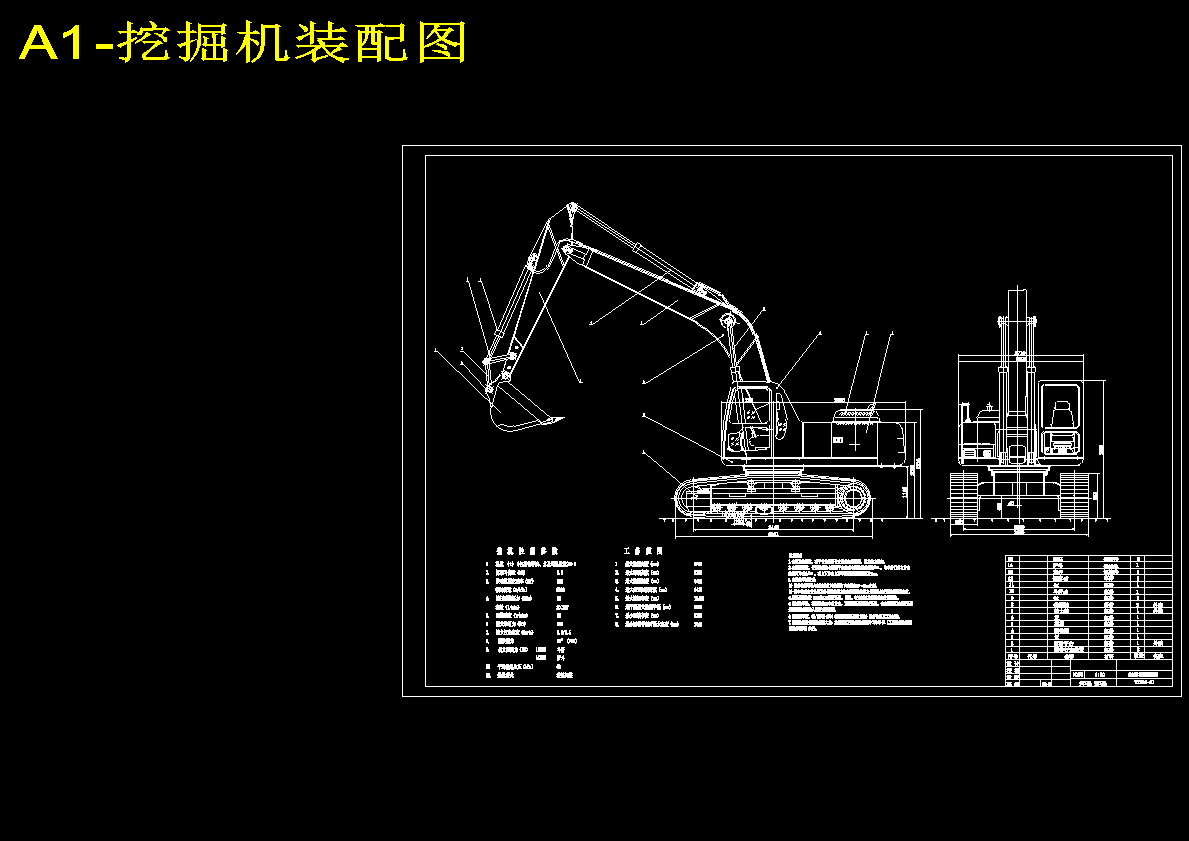

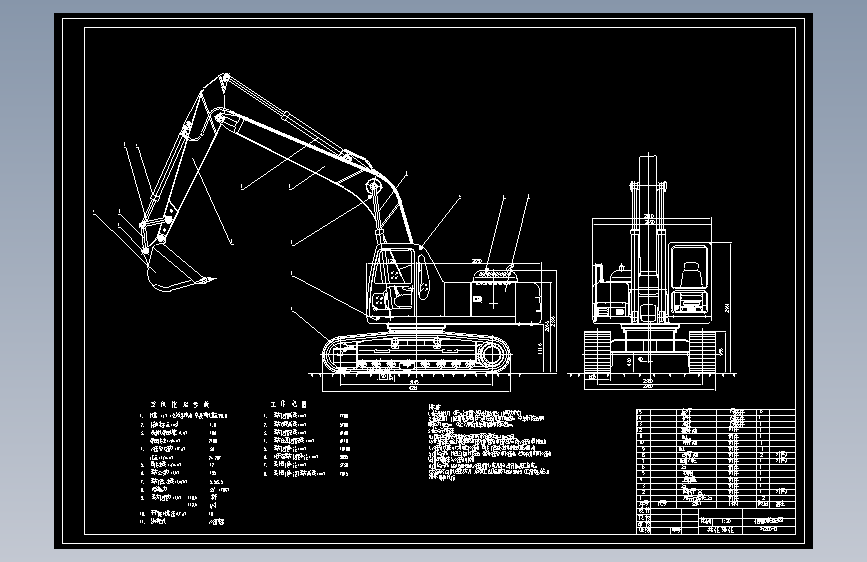

| 4 | A1-挖掘机装配图.dwg | 1.13M |
| 5 | A1-挖掘机装配图.png | 22.90K |

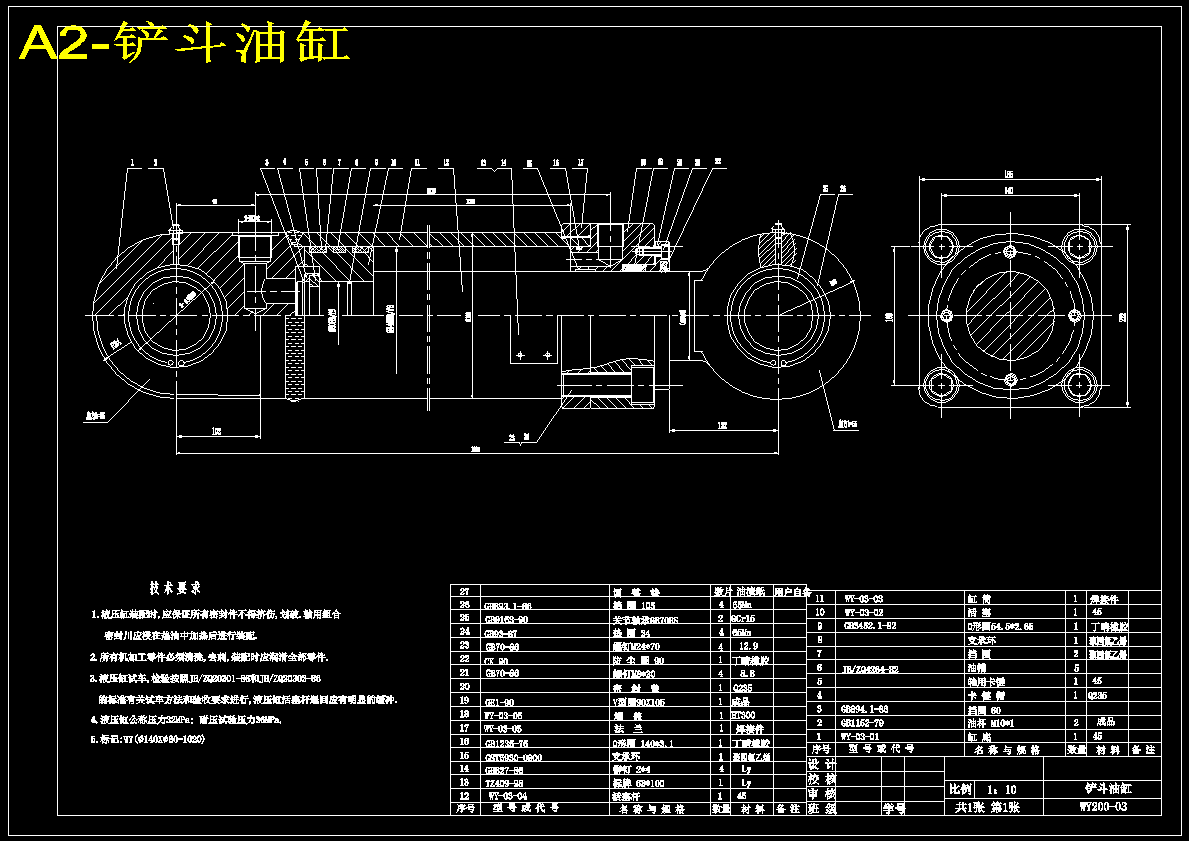

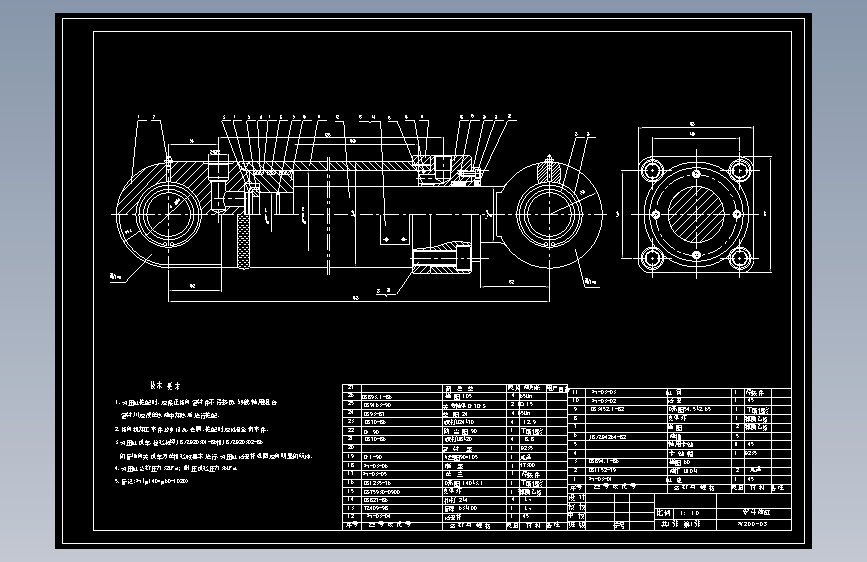

| 6 | A2-铲斗油缸.dwg | 330.20K |
| 7 | A2-铲斗油缸.png | 39.25K |

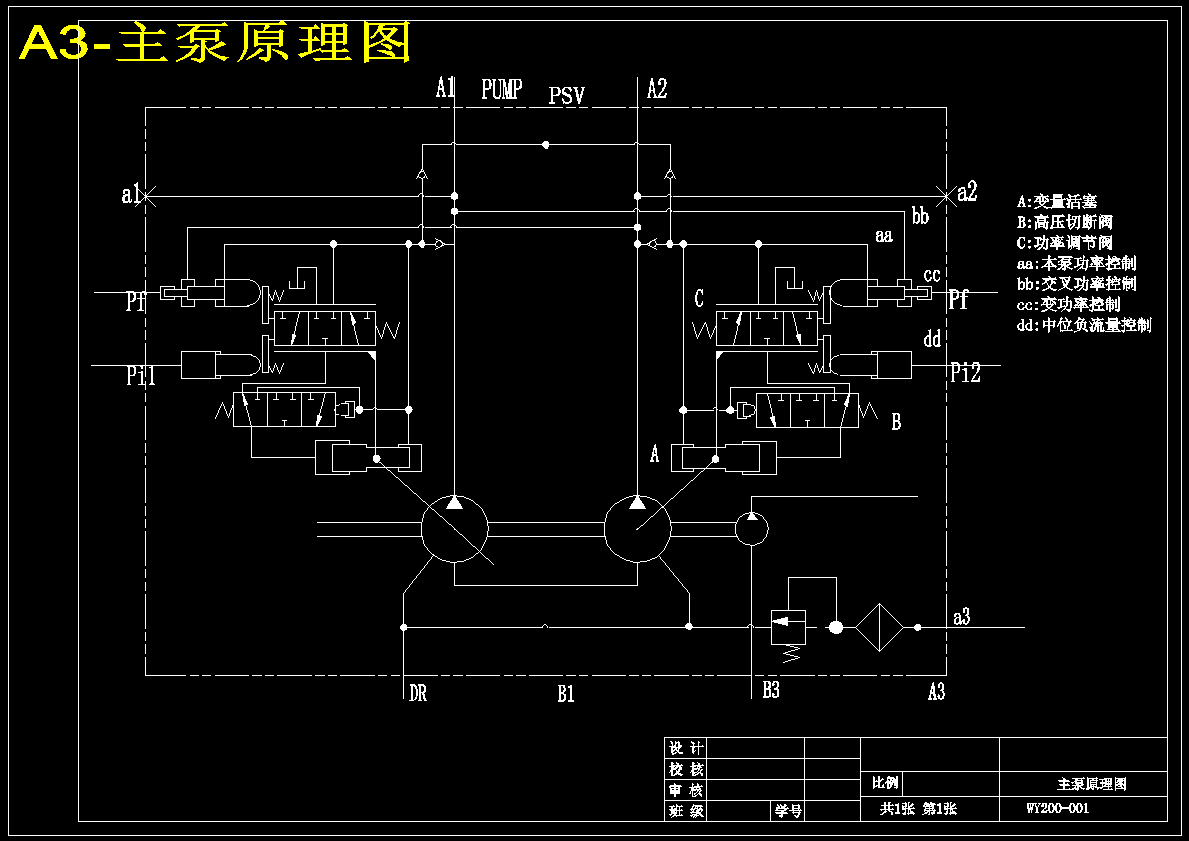

| 8 | A3-主泵原理图.dwg | 296.24K |
| 9 | A3-主泵原理图.png | 19.93K |

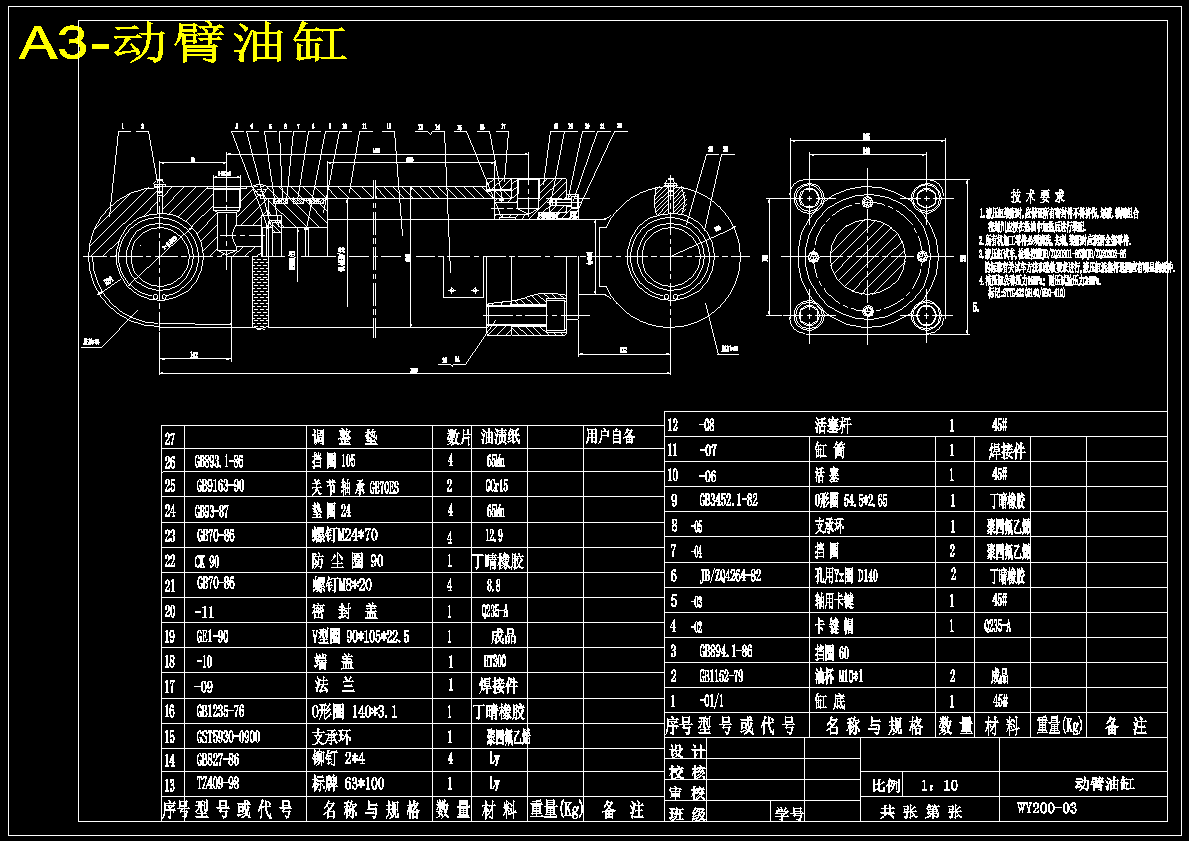

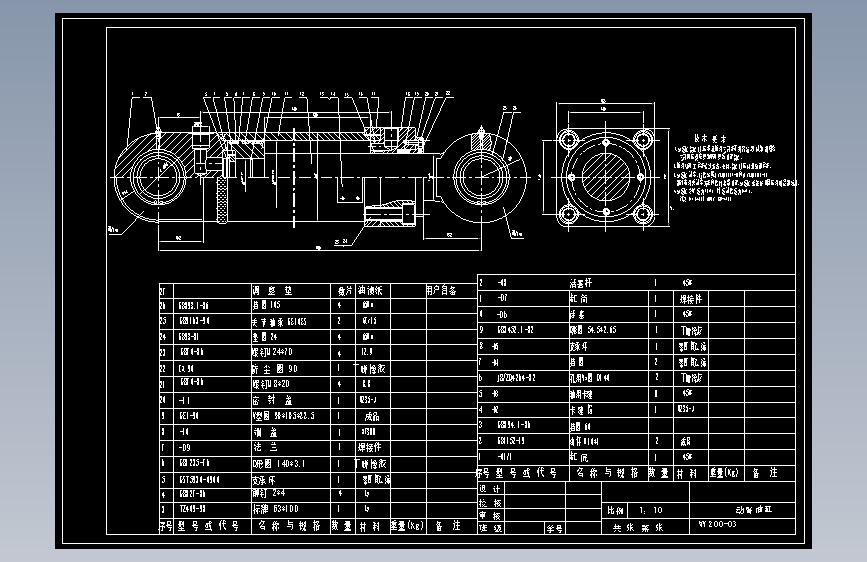

| 10 | A3-动臂油缸.dwg | 332.92K |
| 11 | A3-动臂油缸.png | 44.01K |

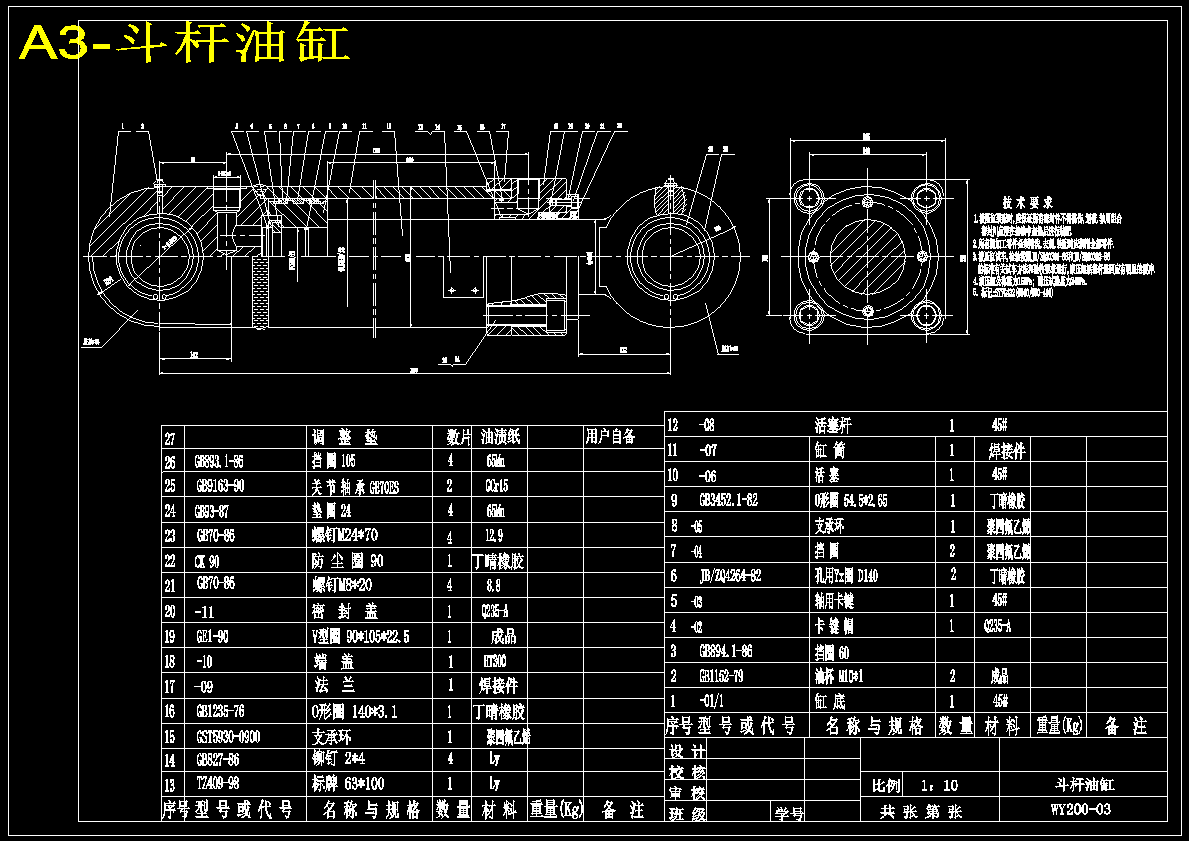

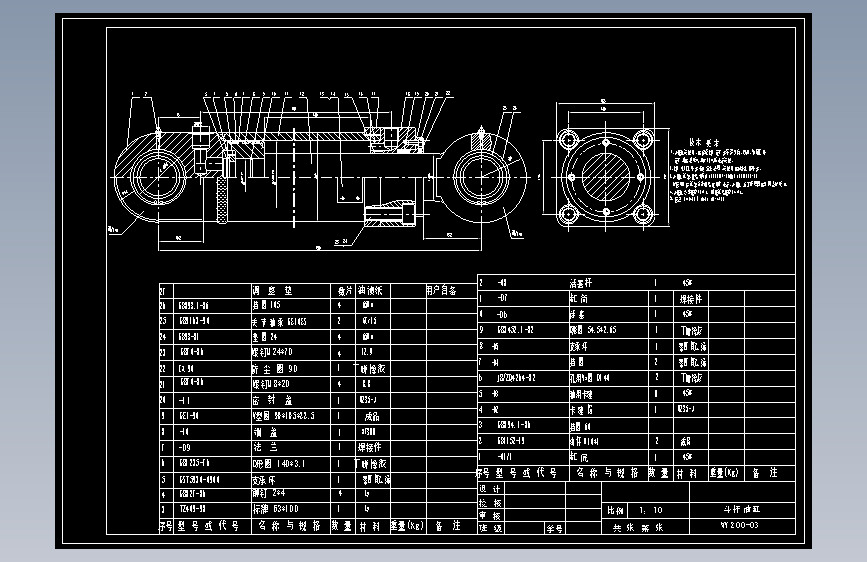

| 12 | A3-斗杆油缸.dwg | 332.48K |
| 13 | A3-斗杆油缸.png | 43.79K |

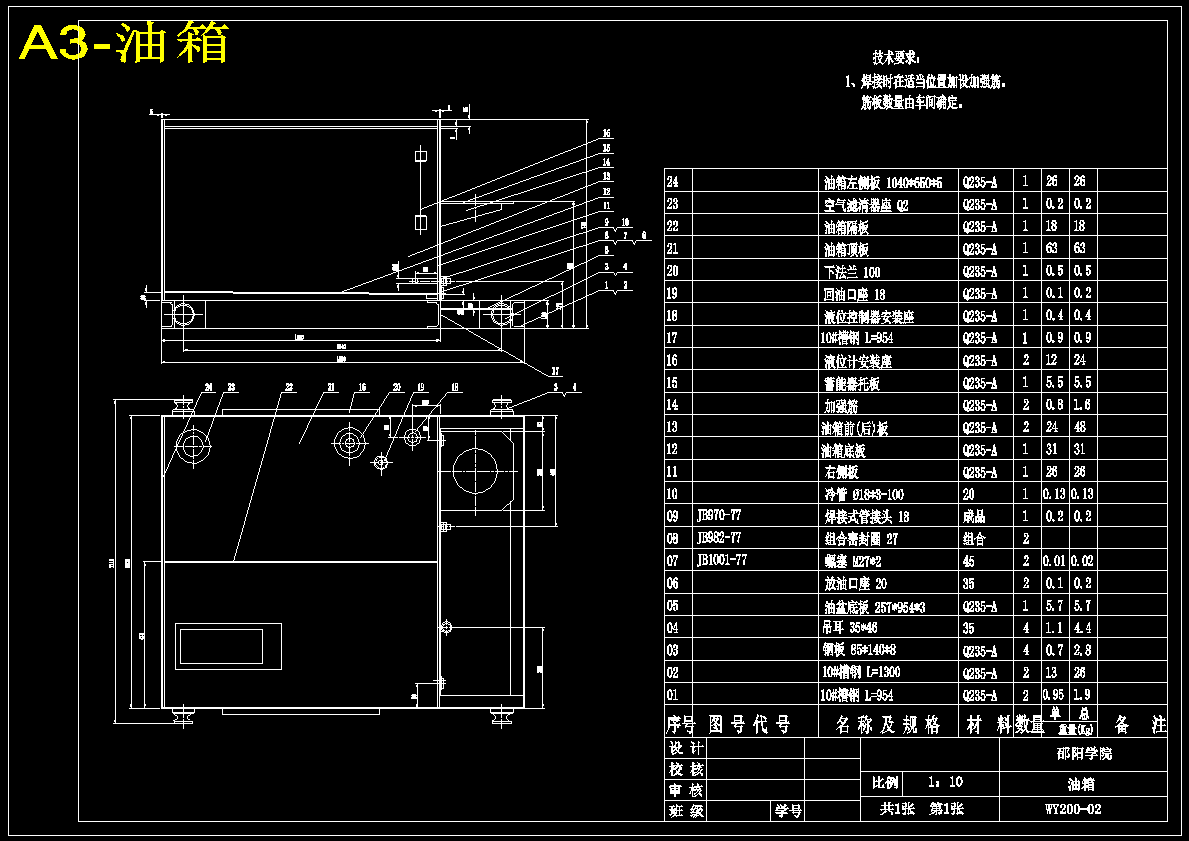

| 14 | A3-油箱.dwg | 306.47K |
| 15 | A3-油箱.png | 34.03K |

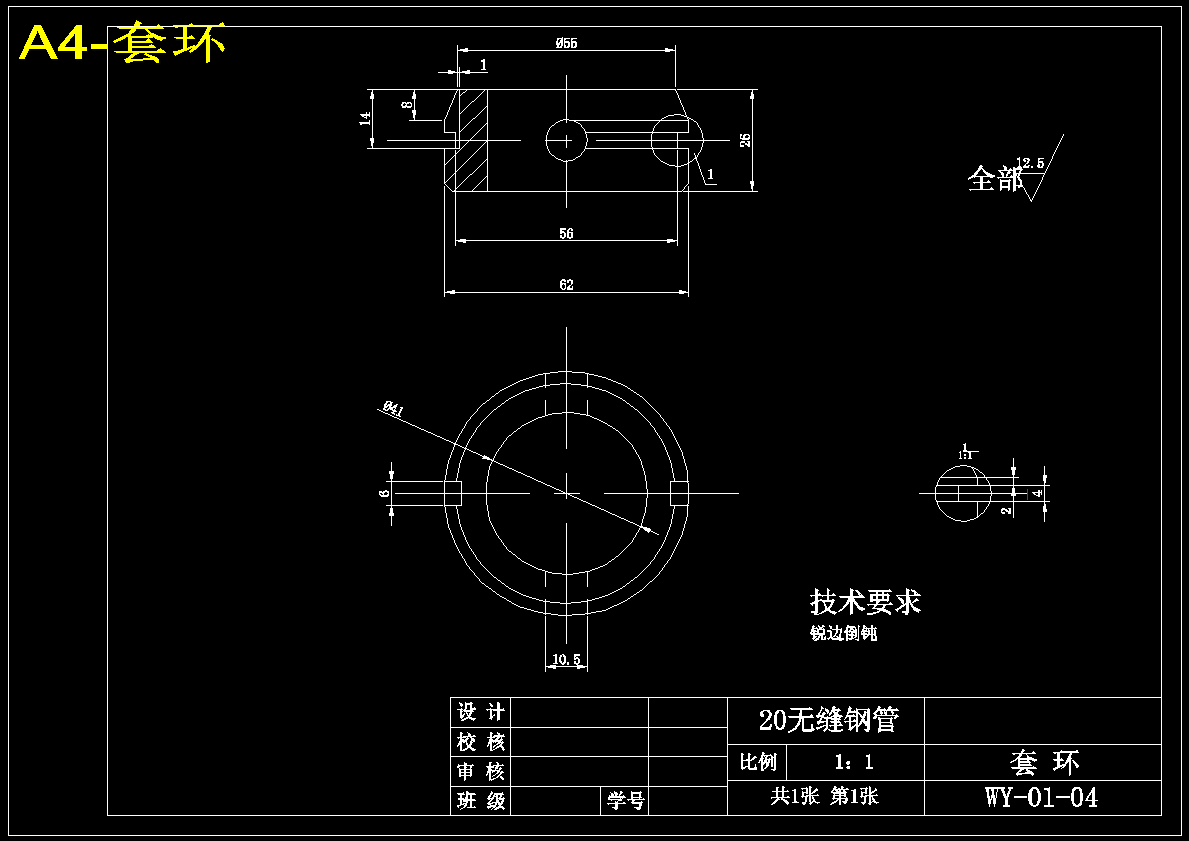

| 16 | A4-套环.dwg | 288.36K |
| 17 | A4-套环.png | 17.08K |

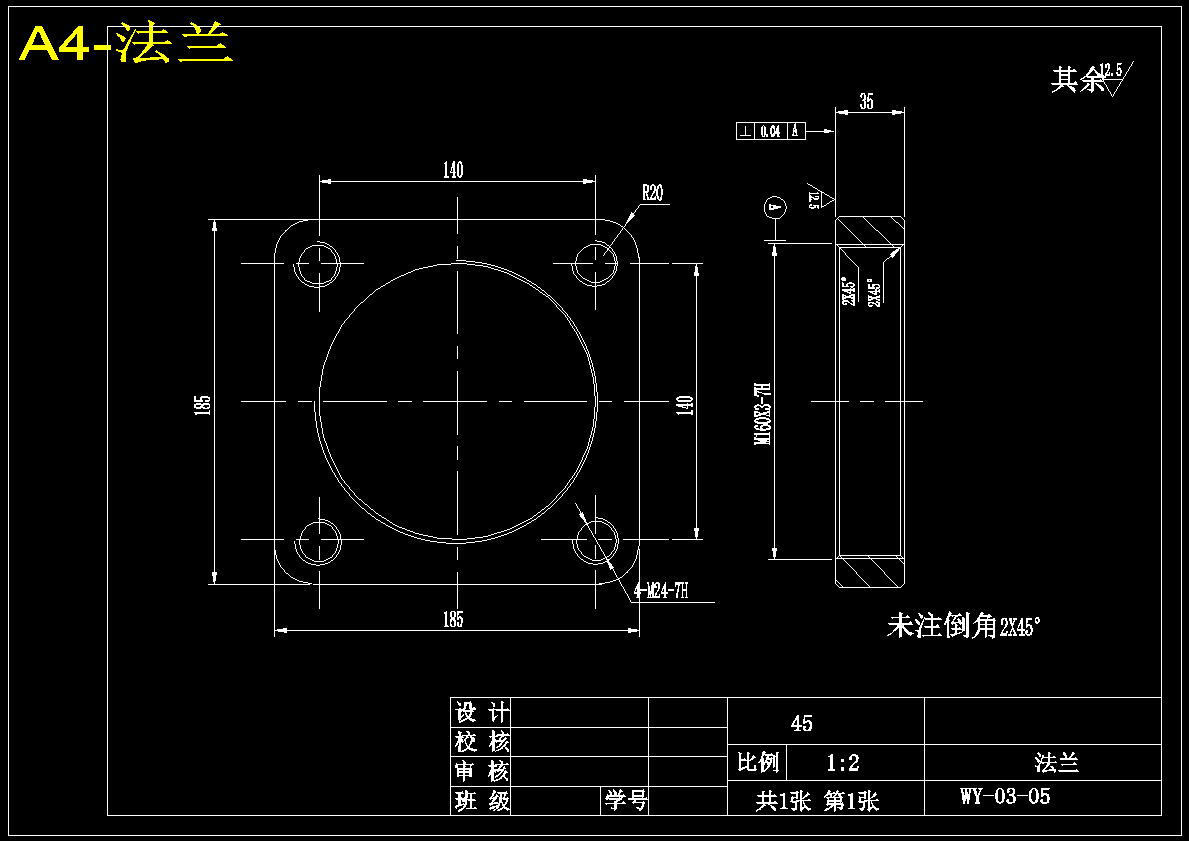

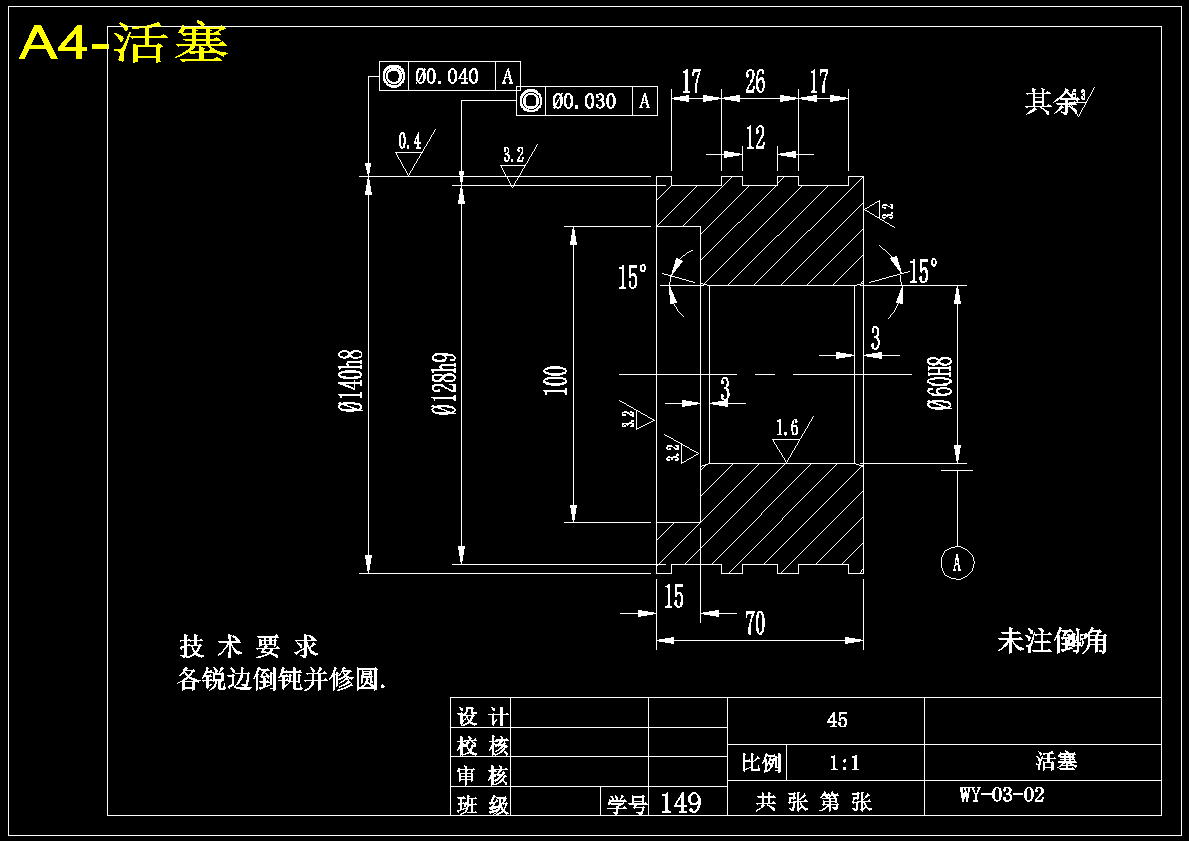

| 18 | A4-法兰.dwg | 287.33K |
| 19 | A4-法兰.png | 16.71K |
| 20 | A4-活塞.dwg | 289.96K |
| 21 | A4-活塞.png | 19.68K |
| 22 | A4-活塞杆.dwg | 301.84K |
| 23 | A4-活塞杆.png | 23.57K |

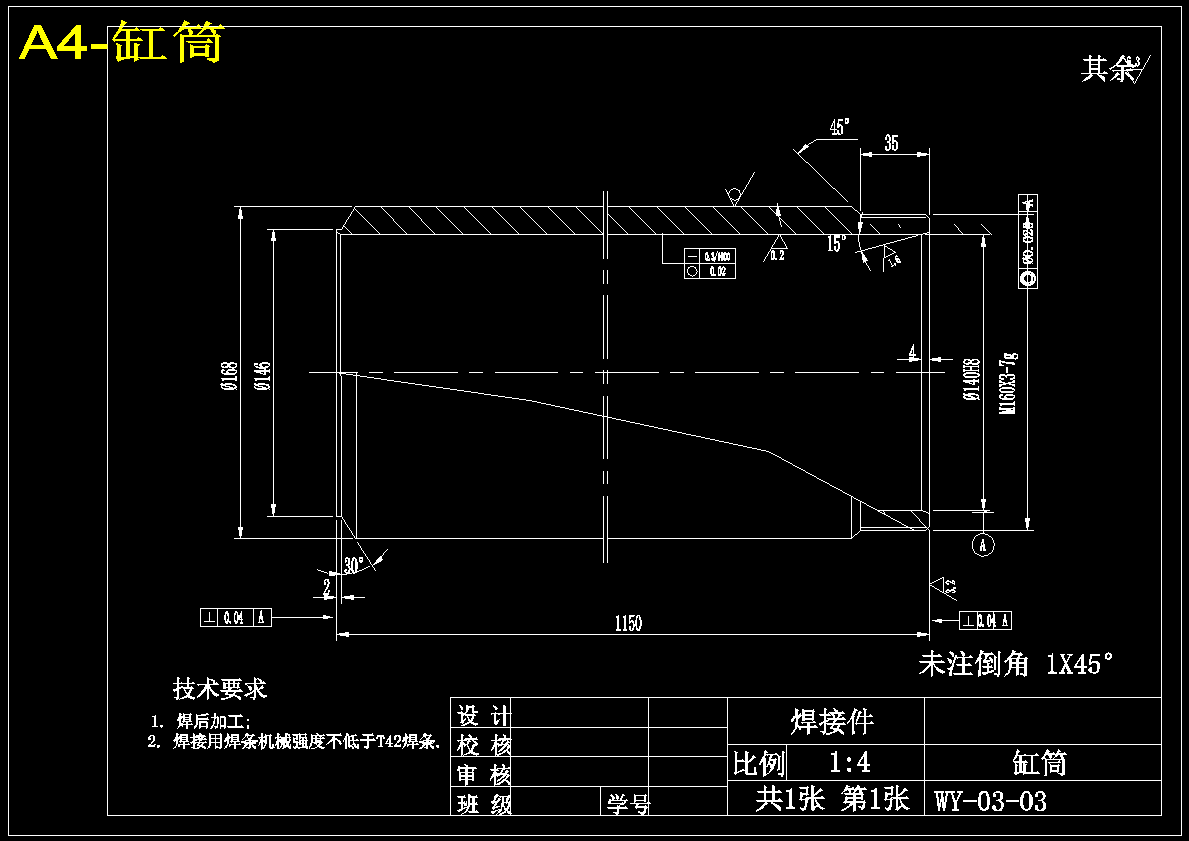

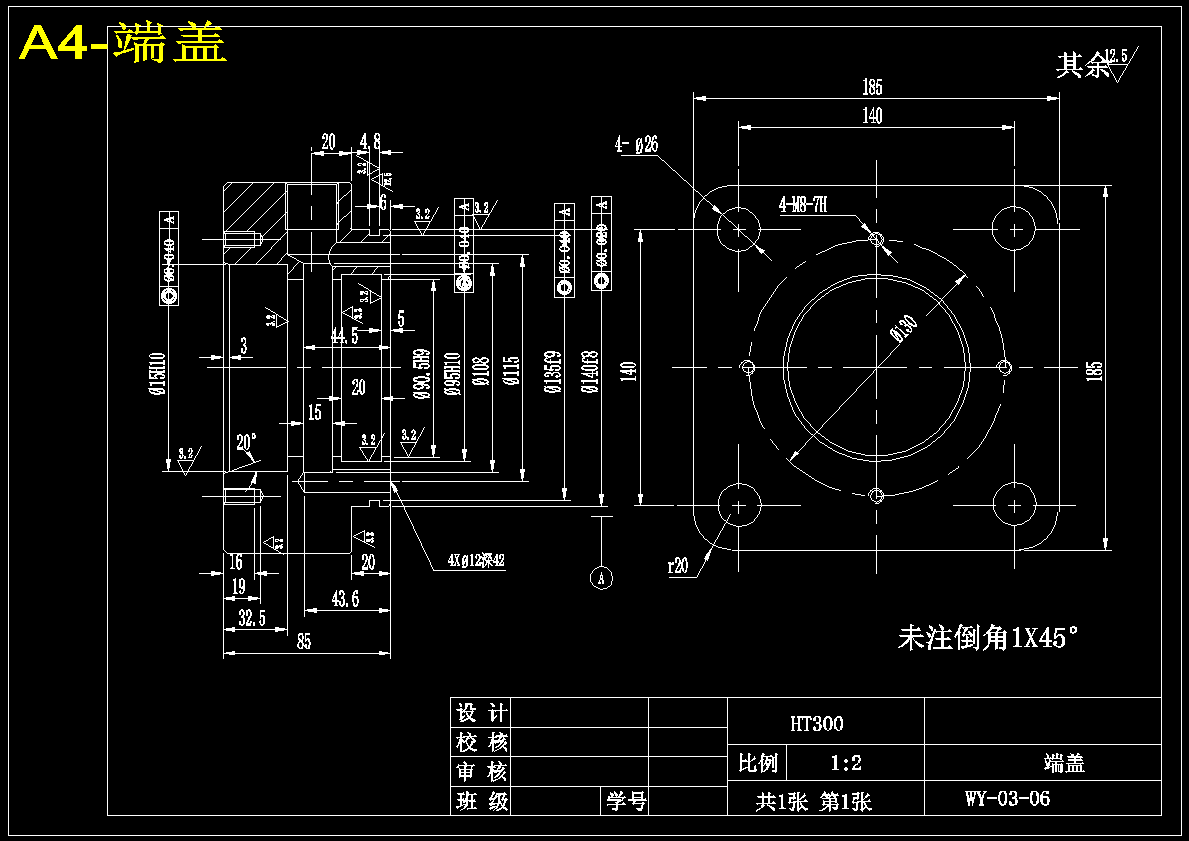

| 24 | A4-端盖.dwg | 299.56K |
| 25 | A4-端盖.png | 24.89K |

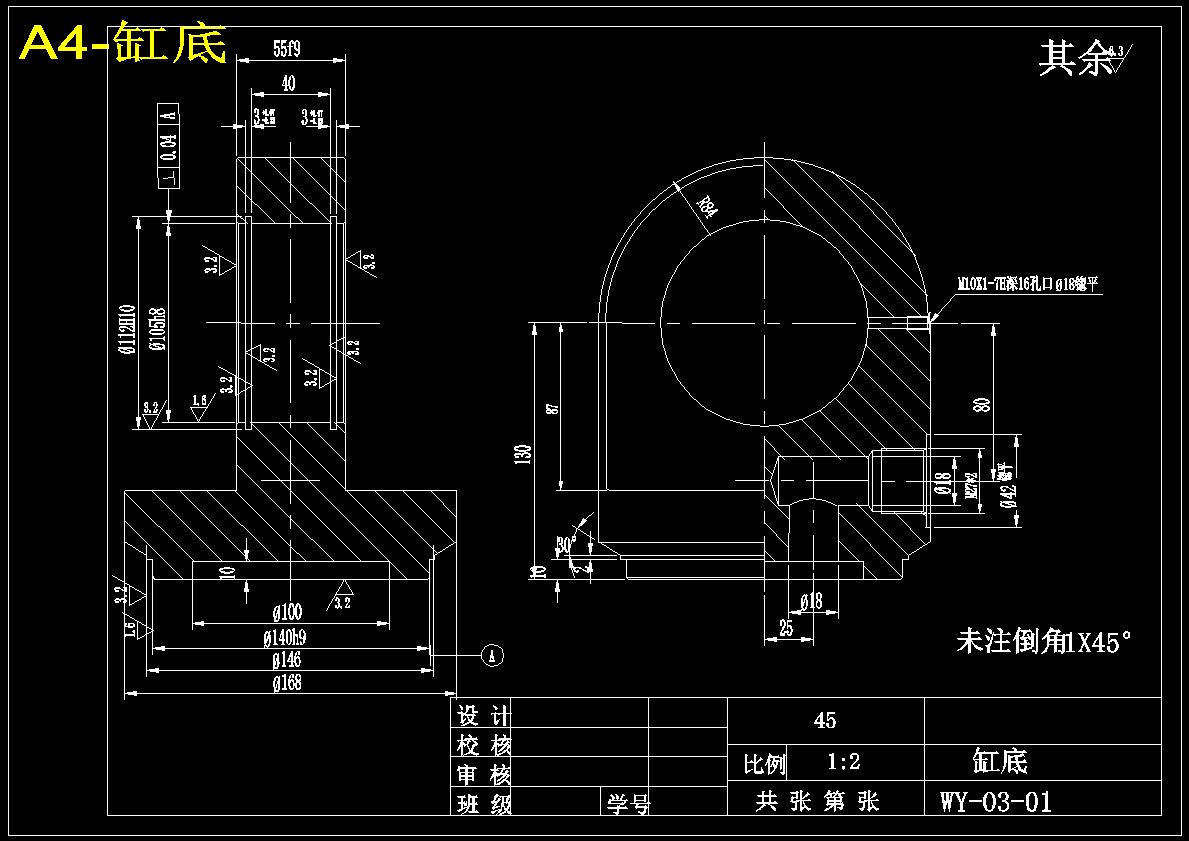

| 26 | A4-缸底.dwg | 297.24K |
| 27 | A4-缸底.png | 25.15K |
| 28 | A4-缸筒.dwg | 290.89K |
| 29 | A4-缸筒.png | 18.88K |
| 30 | A4-轴套.dwg | 288.40K |
| 31 | A4-轴套.png | 17.47K |

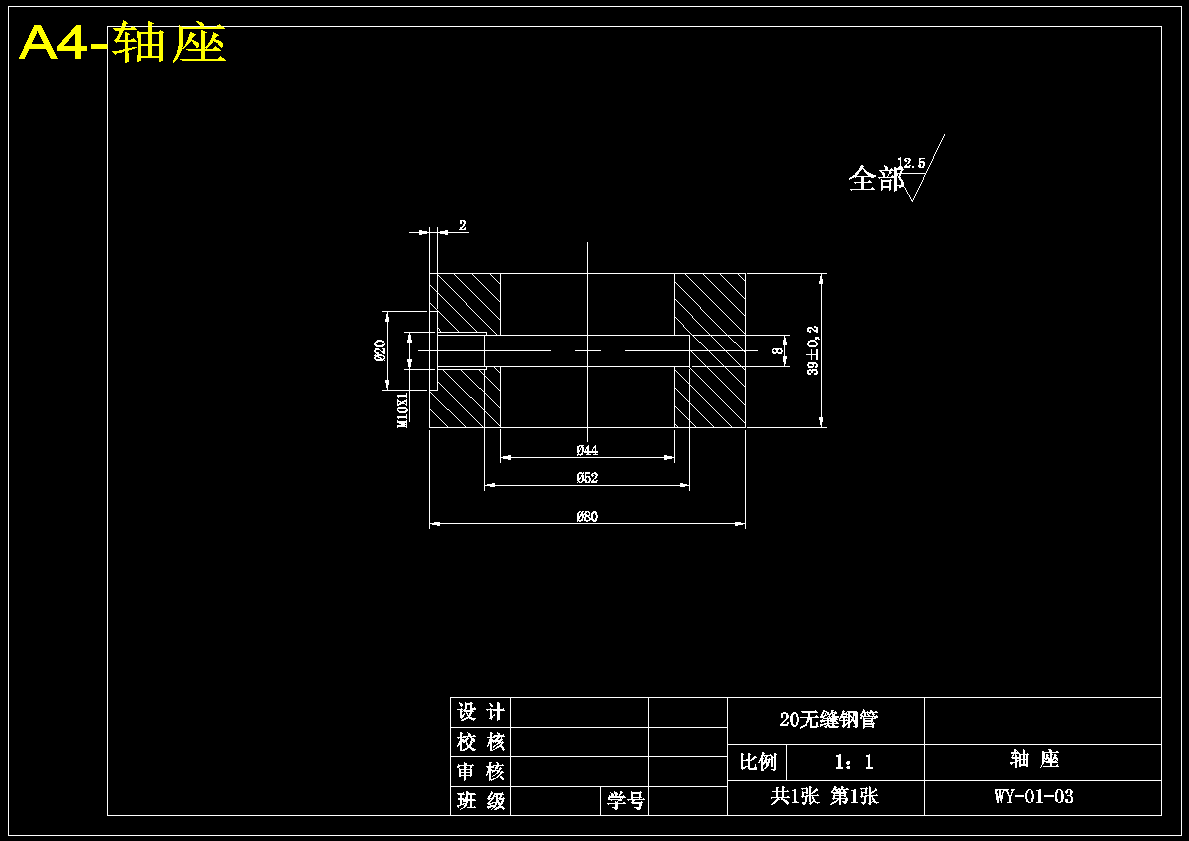

| 32 | A4-轴座.dwg | 286.27K |
| 33 | A4-轴座.png | 12.77K |

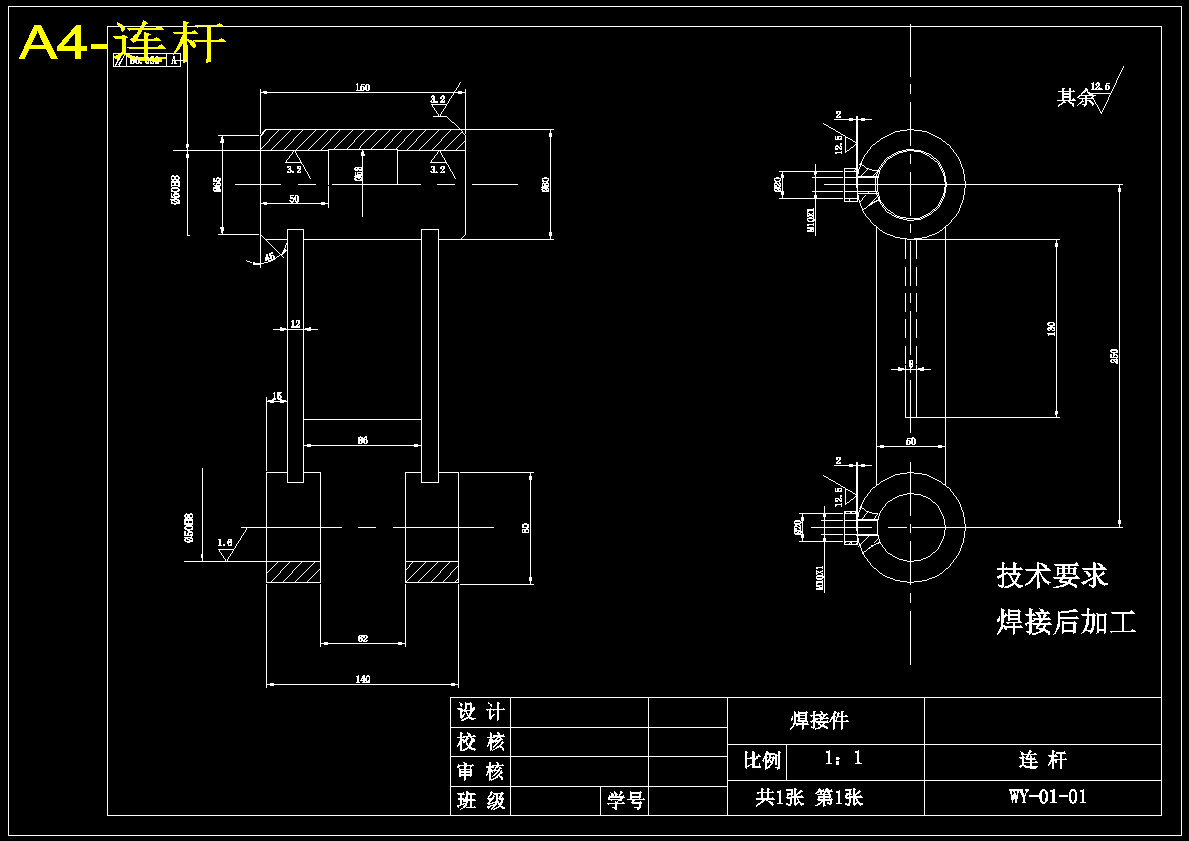

| 34 | A4-连杆.dwg | 296.90K |
| 35 | A4-连杆.png | 17.64K |
| 36 | 任务书.doc | 39.00K |
| 37 | 外文翻译.doc | 62.50K |
| 38 | 实习报告.doc | 43.00K |
| 39 | 开题报告.rtf | 82.07K |
| 40 | 目录摘要.doc | 45.50K |
| 41 | 评阅表.doc | 44.00K |
| 42 | 说明书--52页28800字左右.doc | 1.24M |
| 43 | 进度考核表.doc | 41.50K |
此图纸下载需要150金币
立即下载
发布者
高大的钻石
创作: 22647
粉丝: 654
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：2.71M
所需金币：150
上传时间：2024-10-14 16:25:06
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
