手机偏光片全自动贴合机（ID:162510）

机械设备 / 电子产品制造设备 / 手机偏光片全自动贴合机

©非原创

166

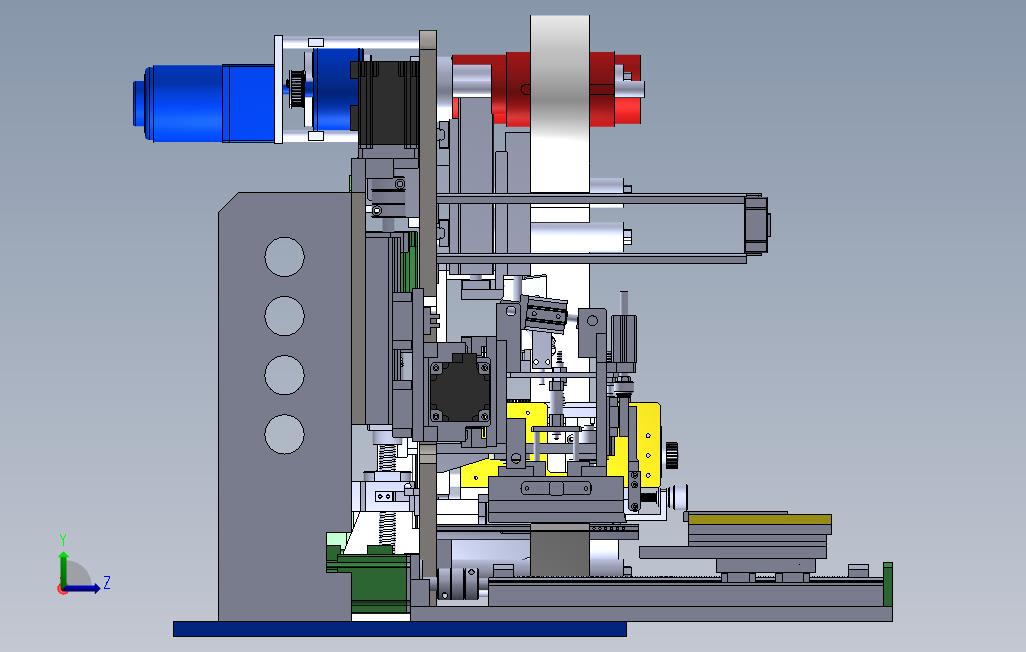

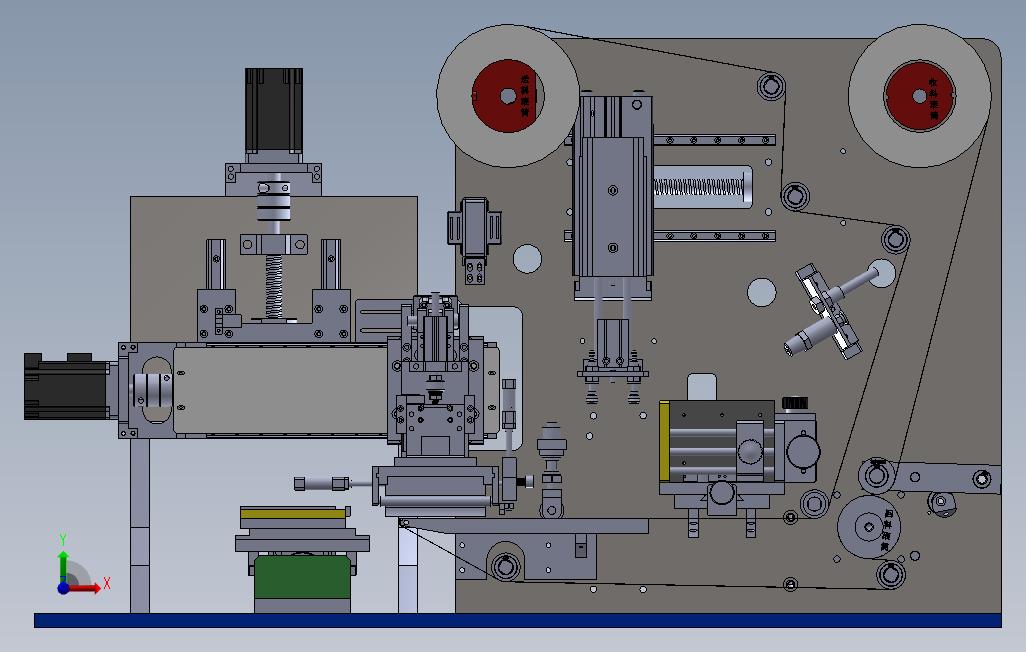

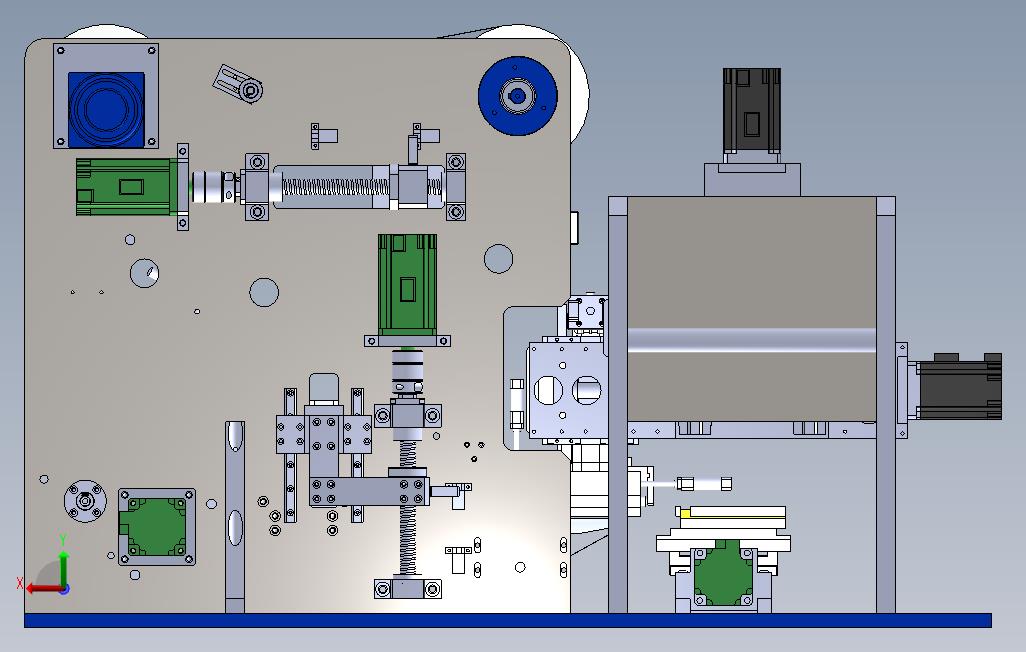

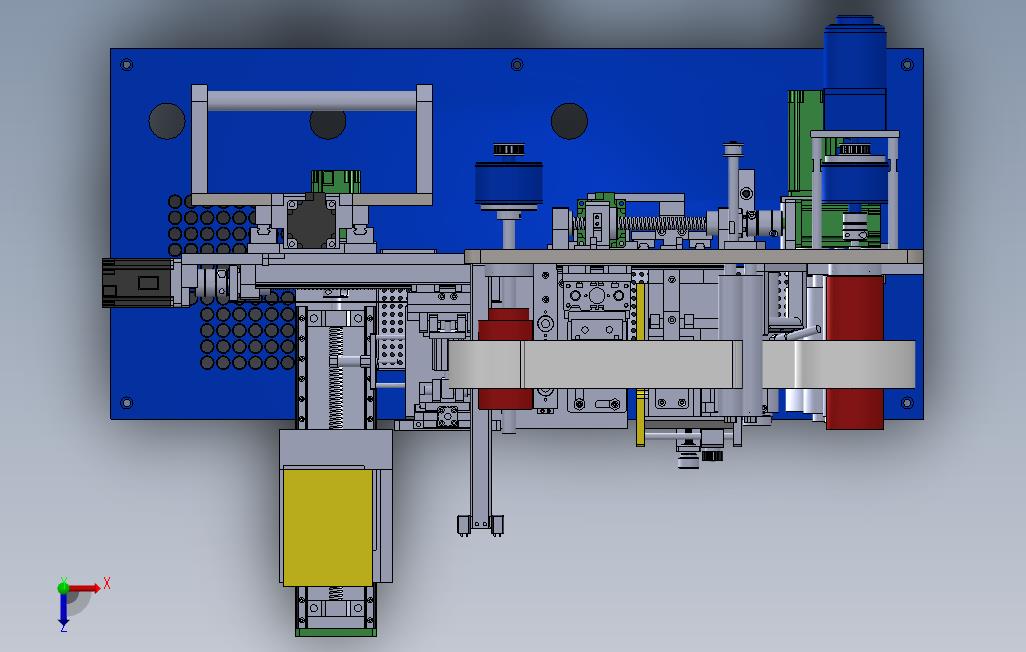

平面图

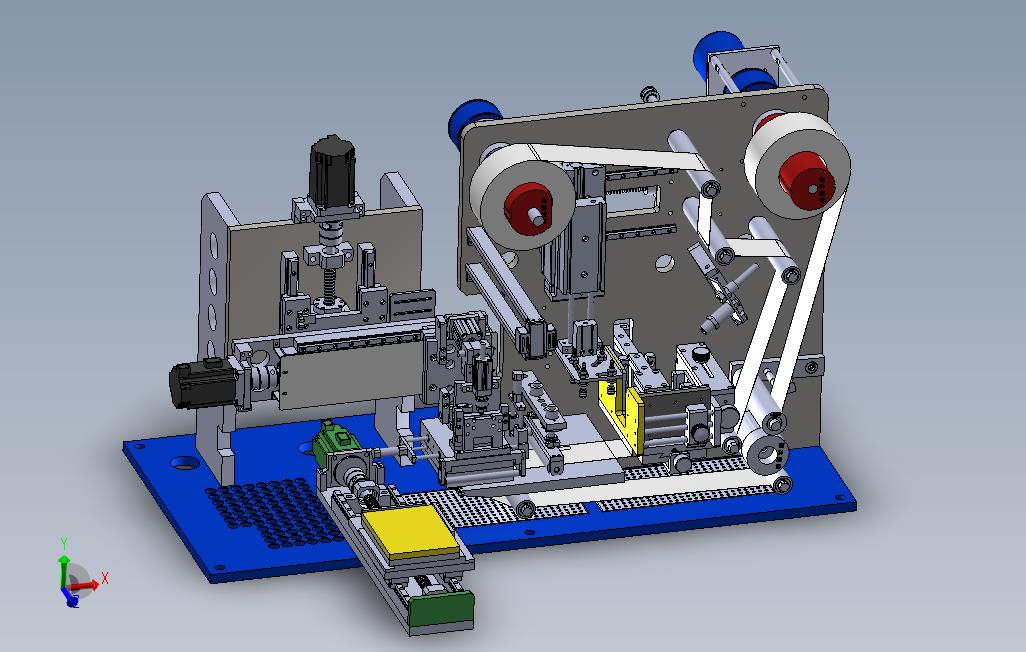

3D视图

文件列表

#	文件名称	文件大小
1	25W马达_Default.sldprt	74.50K
2	ACQJS 12X15-10-B缸体.sldprt	87.00K
3	ACQJS 12X15-10-B缸轴.sldprt	62.00K
4	B-001底板_Default.sldprt	111.50K
5	B-100左侧工作部分装配_Default.sldasm	112.50K
6	B-101左侧上板_Default.sldprt	63.50K
7	B-102后立板_Default.sldprt	63.00K
8	B-103支撑轴_Default.sldprt	59.00K
9	B-104Y轴马达固定座_Default.sldprt	62.00K
10	B-105Y轴马达固定板_Default.sldprt	66.50K
11	B-106Y轴丝杆前后端块_Default.sldprt	88.00K
12	B-107Y轴滑轨垫块_Default.sldprt	62.00K
13	B-108Y轴滑块连接板_Default.sldprt	73.00K
14	B-109Y轴丝杆连接块_Default.sldprt	62.00K
15	B-110X轴连接板_Default.sldprt	77.00K
16	B-111X轴马达固定板_Default.sldprt	69.00K
17	B-112X轴丝杆前后端块_Default.sldprt	66.50K
18	B-113X轴滑轨垫块_Default.sldprt	73.00K
19	B-114X轴滑连接块_Default.sldprt	107.00K
20	B-115X轴滑连接板_Default.sldprt	68.00K
21	B-116转交气缸连接板_Default.sldprt	65.00K
22	B-117转交气缸固定座_Default.sldprt	69.50K
23	B-118转交气缸固定座卡件_Default.sldprt	63.00K
24	B-119转交气缸连接件_Default.sldprt	62.00K
25	B-120转交气缸连接件卡件_Default.sldprt	63.00K
26	B-121转交气缸连接轴_Default.sldprt	59.00K
27	B-122转交下压板_Default.sldprt	62.50K
28	B-123转交下连接板_Default.sldprt	61.50K
29	B-124转交下压板安装板_Default.sldprt	60.00K
30	B-125下旋转座_Default.sldprt	64.50K
31	B-126下旋转卡件_Default.sldprt	62.00K
32	B-127下压气缸安装板_Default.sldprt	65.00K
33	B-128下压滑块安装板_Default.sldprt	68.00K
34	B-129气泡轮连接板_Default.sldprt	69.50K
35	B-130气泡轮安装块_Default.sldprt	67.00K
36	B-131气泡轮卡件_Default.sldprt	65.00K
37	B-132气泡轮_Default.sldprt	60.50K
38	B-133横向对位气缸安装板_Default.sldprt	62.50K
39	B-134横向对位气缸轴_Default.sldprt	59.00K
40	B-135纵向对位气缸安装板_Default.sldprt	62.50K
41	B-136纵向对位气缸轴_Default.sldprt	59.00K
42	B-137纵向对位气缸连接板_Default.sldprt	65.00K
43	B-138纵向对位气缸锁紧板_Default.sldprt	64.50K
44	B-139对位板_Default.sldprt	61.00K
45	B-140真空通气板_Default.sldprt	59.50K
46	B-141真空吸附板_Default.sldprt	60.00K
47	B-142X轴丝杆后端块_Default.sldprt	64.00K
48	B-143X螺母固定块_Default.sldprt	66.50K
49	B-144X轴承封盖_Default.sldprt	70.00K
50	B-145X丝杆固定螺母_Default.sldprt	69.00K
51	B-146X丝杆缓冲件1_Default.sldprt	59.50K
52	B-147X丝杆缓冲件2_Default.sldprt	59.50K
53	B-148X盖板支架_Default.sldprt	69.50K
54	B-149X盖板_Default.sldprt	69.00K
55	B-150X轴右限位感应安装板_Default.sldprt	69.00K
56	B-200右侧工作部分装配_Default.sldasm	151.50K
57	B-201右侧上板_Default.sldprt	123.00K
58	B-202送料滚筒_Default.sldprt	223.00K
59	B-203送料滚筒轴_Default.sldprt	91.00K
60	B-204送料轴座_Default.sldprt	63.00K
61	B-205送料轴后座_Default.sldprt	64.00K
62	B-206缠绕滚筒外径30_Default.sldprt	59.50K
63	B-207缠绕滚筒轴_Default.sldprt	62.00K
64	B-208缠绕滚筒外径30-铁_Default.sldprt	59.50K
65	B-209回料滚筒座_Default.sldprt	63.00K
66	B-210回料滚筒轴_Default.sldprt	61.00K
67	B-211回料滚筒_Default.sldprt	209.00K
68	B-212回料马达安装板_Default.sldprt	64.50K
69	B-212回料马达支撑轴_Default.sldprt	62.00K
70	B-213收料滚筒_Default.sldprt	219.00K
71	B-214收料滚筒轴_Default.sldprt	59.50K
72	B-215收料滚筒座_Default.sldprt	63.00K
73	B-216收料马达安装板_Default.sldprt	64.00K
74	B-217收料马达支撑轴_Default.sldprt	62.00K
75	B-218加紧滚筒_Default.sldprt	224.50K
76	B-219加紧滚筒轴_Default.sldprt	59.50K
77	B-220加紧滚筒安装板_Default.sldprt	62.00K
78	B-221加紧拉簧轴_Default.sldprt	62.00K
79	B-221加紧转动座_Default.sldprt	63.00K
80	B-222加紧转动块_Default.sldprt	63.00K
81	B-223揭膜平台_Default.sldprt	100.50K
82	B-224揭膜平台下板_Default.sldprt	66.50K
83	B-225揭膜平台下筋_Default.sldprt	63.00K
84	B-226压料轮上板_Default.sldprt	65.00K
85	B-227压料轮上板筋_Default.sldprt	62.00K
86	B-228压料导向轴_Default.sldprt	59.00K
87	B-229压料中间板_Default.sldprt	67.50K
88	B-230压料弹簧垫片_Default.sldprt	59.00K
89	B-231压料轮横版_Default.sldprt	64.50K
90	B-232压料轮卡件_Default.sldprt	62.50K
91	B-233压料轮_Default.sldprt	59.50K
92	B-234压料轮轴_Default.sldprt	59.50K
93	B-235缠绕滚筒轴大_Default.sldprt	62.00K
94	B-236缠绕滚筒大_Default.sldprt	66.50K
95	B-237前传动轴承座_Default.sldprt	67.00K
96	B-238纵向传动丝杆1_Default.sldprt	451.00K
97	B-239伺服马达固定板_Default.sldprt	64.50K
98	B-240传动连接块_Default.sldprt	69.50K
99	B-241上料底板_Default.sldprt	65.00K
100	B-242上料位移板_Default.sldprt	69.00K
101	B-243上料调节侧板_Default.sldprt	74.50K
102	B-244上料调节侧端板_Default.sldprt	65.00K
103	B-245上料调节侧端板2_Default.sldprt	65.00K
104	B-246上料调节侧端轴_Default.sldprt	59.00K
105	B-247上料调节丝杆_Default.sldprt	61.50K
106	B-248上料调节侧块_Default.sldprt	71.50K
107	B-249丝杆滑动块_Default.sldprt	64.00K
108	B-250上料调节前板_Default.sldprt	68.50K
109	B-252上料调节前块_Default.sldprt	70.00K
110	B-253上料调节钮_Default.sldprt	60.00K
111	B-254上料前后挡条_Default.sldprt	64.00K
112	B-255上料POM挡条_Default.sldprt	62.00K
113	B-256上料底板加强筋_Default.sldprt	62.50K
114	B-257上料底板调节块_Default.sldprt	63.00K
115	B-258上料左侧板_Default.sldprt	74.50K
116	B-259上料调节前端轴_Default.sldprt	59.00K
117	B-260上料底板调节螺丝_Default.sldprt	80.00K
118	B-261上料底板调节螺丝垫片_Default.sldprt	59.50K
119	B-262上料调节钮-小_Default.sldprt	60.00K
120	B-263上料滑块固定板_Default.sldprt	72.50K
121	B-264上料滑块连接板1_Default.sldprt	67.50K
122	B-265上料滑块连接板2_Default.sldprt	65.00K
123	B-269前挡料铁氟龙垫块_Default.sldprt	107.50K
124	B-270侧挡料铁氟龙垫块_Default.sldprt	68.50K
125	B-271横向伺服马达固定板1_Default.sldprt	64.50K
126	B-272拿料气缸安装板_Default.sldprt	74.00K
127	B-273横向传动连接块_Default.sldprt	67.00K
128	B-274横向传动丝杆1_Default.sldprt	453.00K
129	B-275横向滑块连接板_Default.sldprt	74.50K
130	B-277吸盘安装板_Default.sldprt	68.00K
131	B-278后传动轴承座_Default.sldprt	64.50K
132	B-279轴承封盖_Default.sldprt	70.00K
133	B-280丝杆固定螺母_Default.sldprt	69.00K
134	B-281丝杆缓冲件1_Default.sldprt	59.50K
135	B-282丝杆缓冲件2_Default.sldprt	59.50K
136	B-283收料阻尼后板_Default.sldprt	62.50K
137	B-284新托料板_Default.sldprt	70.00K
138	B-285新托料板支撑_Default.sldprt	64.50K
139	B-286新托料板加强筋_Default.sldprt	61.50K
140	B-287产品感应安装板_Default.sldprt	66.50K
141	B-288下托料铁氟龙垫块_Default.sldprt	66.50K
142	B-289大板加强筋_Default.sldprt	67.00K
143	B-290上料锁紧板_Default.sldprt	65.00K
144	B-291限位感应钣金_Default.sldprt	64.00K
145	B-292同步带张紧座_Default.sldprt	64.00K
146	B-293同步带张紧轴_Default.sldprt	65.00K
147	B-294同步带张紧轮_Default.sldprt	62.00K
148	B-300下侧工作部分装配体_Default.sldasm	100.00K
149	B-301Z轴底板_Default.sldprt	62.00K
150	B-302Z轴马达固定板_Default.sldprt	66.50K
151	B-303Z轴丝杆前后端块_Default.sldprt	88.00K
152	B-304Z轴滑轨垫块_Default.sldprt	67.50K
153	B-305Z轴滑块连接块_Default.sldprt	65.00K
154	B-306Z轴后挡板_Default.sldprt	62.00K
155	B-307Z轴滑块连接板_Default.sldprt	63.00K
156	B-308Z轴送料调节板_Default.sldprt	62.00K
157	B-309Z轴送料通气板_Default.sldprt	60.00K
158	B-310Z轴送料吸附板_Default.sldprt	61.50K
159	B-311Z轴送料侧挡板_Default.sldprt	60.00K
160	Cylinder_A_MGPM20_125A_0_.sldprt	149.00K
161	EGH15-CA滑块.sldprt	67.50K
162	EGH15-CA滑轨.sldprt	65.00K
163	LM 6UU.sldprt	62.00K
164	LMH 10UU.sldprt	62.00K
165	MGN12-C滑块-Z轴.sldprt	67.50K
166	MGN12-C滑块-横向.sldprt	67.50K
167	MGN12-C滑块-纵向.sldprt	67.50K
168	MGN12-C滑块.sldprt	67.50K
169	MGN12-C滑轨-Z轴.sldprt	73.00K
170	MGN12-C滑轨-横向.sldprt	68.50K
171	MGN12-C滑轨-纵向.sldprt	67.00K
172	MGN12-C滑轨.sldprt	70.50K
173	MR9WN-滑块.sldprt	68.50K
174	MR9WN-滑轨.sldprt	63.50K
175	PB10X10-S缸体.sldprt	66.50K
176	PB10X10-S缸轴.sldprt	59.00K
177	PB10X15-S缸体.sldprt	66.50K
178	PB10X15-S缸轴.sldprt	59.00K
179	Rod_A_MGPM20_125A_0_.sldprt	78.00K
180	SDAJS 20X10-10-B缸体.sldprt	100.00K
181	SDAJS 20X10-10-B缸轴.sldprt	62.00K
182	SFU1604-4_Default.sldprt	65.00K
183	SFU1604_Default.sldprt	65.00K
184	SFU1604（Y轴）_Default.sldprt	106.50K
185	SFU2005-2.5UU_Default.sldprt	65.00K
186	X轴伺服马达.sldprt	113.00K
187	X轴滚珠丝杆_Default.sldprt	314.00K
188	X轴装配体_Default.sldasm	205.00K
189	Y轴伺服马达HF-KP43.sldprt	113.00K
190	Y轴滚珠丝杆_Default.sldprt	158.00K
191	ZNQ-A3永磁阻尼器_Default.sldprt	66.50K
192	Z轴伺服马达.sldprt	110.50K
193	Z轴滚珠丝杆_Default.sldprt	158.00K
194	∮30缠绕轴装配体-铁_Default.sldasm	64.00K
195	∮30缠绕轴装配体_Default.sldasm	64.00K
196	上料装配_Default.sldasm	135.50K
197	产品模型-4.3寸_Default.sldprt	59.50K
198	产品模型-5寸_Default.sldprt	59.50K
199	伺服马达C10602-台达.sldprt	100.50K
200	伺服马达C10604-台达.sldprt	110.00K
201	内六角圆柱头螺钉M8x25.sldprt	105.50K
202	加紧滚筒装配_Default.sldasm	71.00K
203	压料机构装配_Default.sldasm	85.50K
204	双杠气缸CXSM20X75缸体_Default.sldprt	69.00K
205	双杠气缸CXSM20X75缸轴_Default.sldprt	63.00K
206	同步带张紧装配_Default.sldasm	66.50K
207	同步轮_Default.sldprt	189.50K
208	回料滚筒装配_Default.sldasm	104.00K
209	手机偏光片全自动贴合机.sldasm	11.69M
210	手机偏光片全自动贴合机.STEP	45.76M
211	揭料平台装配_Default.sldasm	62.00K
212	收料同步轮_Default.sldprt	177.50K
213	收料装配_Default.sldasm	75.50K
214	旋紧把手_Default.sldprt	144.50K
215	横向拿料移动装配_Default.sldasm	123.50K
216	气立可∮10-PBFS吸盘.sldprt	75.00K
217	气缸CDUK16X10-D缸体_Default.sldprt	108.50K
218	气缸CDUK16X10-D缸轴_Default.sldprt	59.00K
219	浮动接头ACQ-12.sldprt	122.50K
220	离子风嘴_Default.sldprt	85.00K
221	离子风嘴装配_Default.sldasm	65.00K
222	纵向上料移动装配_Default.sldasm	107.00K
223	缠绕滚筒大_Default.sldasm	60.50K
224	网板_Default.sldprt	156.50K
225	联轴30-10-16_Default.sldprt	66.50K
226	联轴器ZY1D-32-10-14_Default.sldprt	68.00K
227	联轴器ZY1D-32-15-14-Z轴_Default.sldprt	107.00K
228	联轴器ZY1D-32-15-14_Default.sldprt	107.00K
229	装门钣金1_Default.sldprt	76.50K
230	装门钣金2_Default.sldprt	71.50K
231	角对称轴承7001A DF_Default.sldprt	62.00K
232	轴承6002_Default.sldprt	158.50K
233	轴承6003_Default.sldprt	172.00K
234	轴承6800Z_Default.sldprt	62.00K
235	轴承6800_Default.sldprt	179.00K
236	轴承6802_Default.sldprt	177.50K
237	轴承688_Default.sldprt	167.00K
238	轴承696_Default.sldprt	137.00K
239	送料装配_Default.sldasm	72.00K
240	门吸模型_Default.sldprt	77.50K
241	门吸装配_Default.sldasm	65.00K
242	限位感应器_Default.sldprt	65.00K
243	零件8.sldprt	79.00K
244	风嘴上支撑块_Default.sldprt	62.50K
245	风嘴安装轴_Default.sldprt	64.50K
246	风嘴转板_Default.sldprt	62.00K
