1000m3天然气球罐设计（ID:1637011）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17292191861974.rar | 893.61K |
| 2 | 上极.dwg | 159.41K |

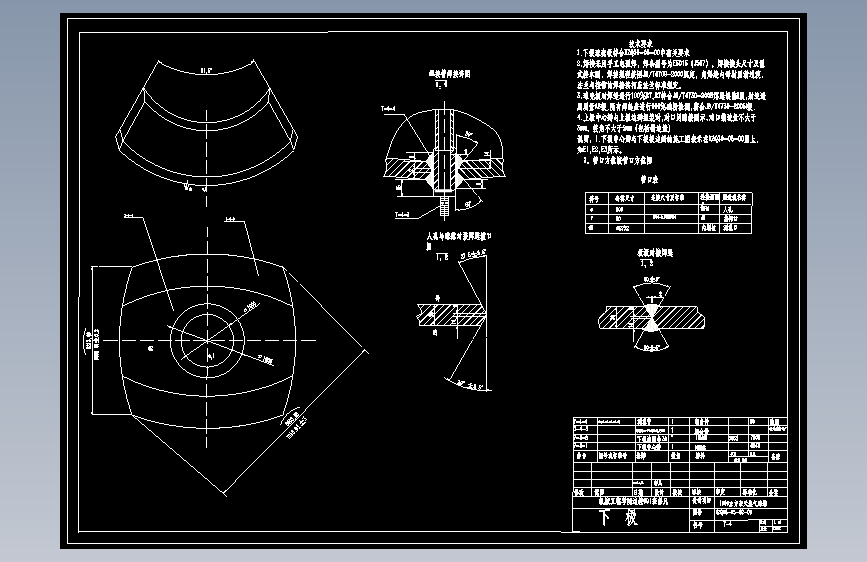

| 3 | 下极.dwg | 62.44K |
| 4 | 任务书、开题报告及摘要.doc | 36.00K |
| 5 | 支柱.dwg | 91.42K |
| 6 | 文献综述.doc | 53.85K |

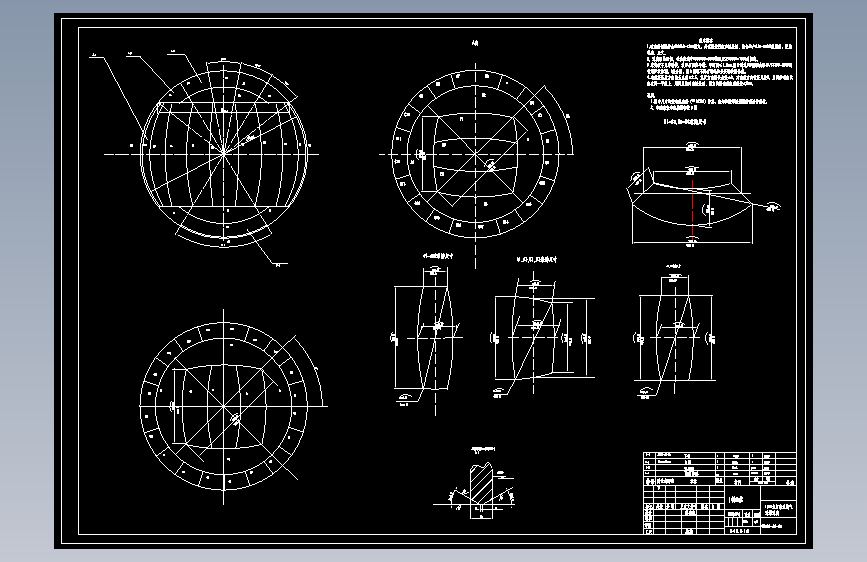

| 7 | 球壳.dwg.dwg | 100.54K |
| 8 | 装配图.dwg | 288.90K |
| 9 | 设计说明书.doc | 1.35M |
此图纸下载需要100金币
立即下载
发布者
火星上的冷风
创作: 261
粉丝: 12
加入时间：2023-05-25
模型信息
图纸格式：dwg
文件大小：915.06KB
所需金币：100
上传时间：2024-10-18 10:39:46
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
近来年，由于科技的飞速发展，球罐的制造工艺水平也逐步提升。我国的大型球罐容器也在这个时期得到广泛应用，例如石油化工和城市燃气等工程建设中。此次球罐设计主要分为两个主要部分，首先详细进行球罐的整体结构设计，然后附上相关外文文献及对应的中文翻译。本次球罐的设计压力大小为1.6MPa，操作温度为40℃，设计的厚度为38mm,其中球壳材料选用16MnR，支柱的支承形式采用赤道正切式支柱的形式。耐压试验选择水压试验，其试验压力值为1.7MPa。为了保证球罐有足够的稳定性，应采用拉杆连接形式，球壳采用三带混合方式，这样才能保证承受一定的风载荷与地震在和，同时也能确保罐体的制造质量也便于球罐的平衡性调节。装
