矩形齿花键套工艺夹具设计及花键拉刀设计【钻8-Φ13孔】（ID:1637617）
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17292294522290.zip | 1.62M |

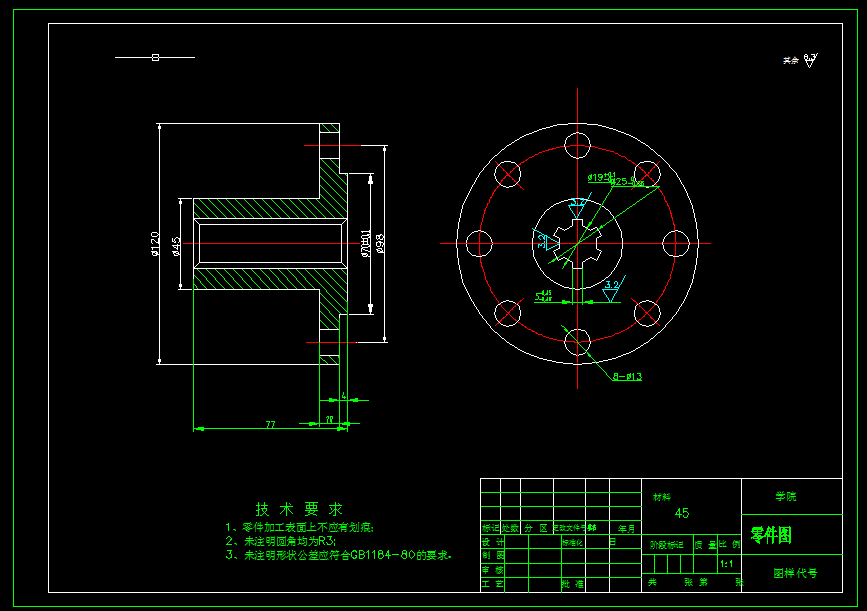

| 2 | 1-零件图.png | 18.01K |

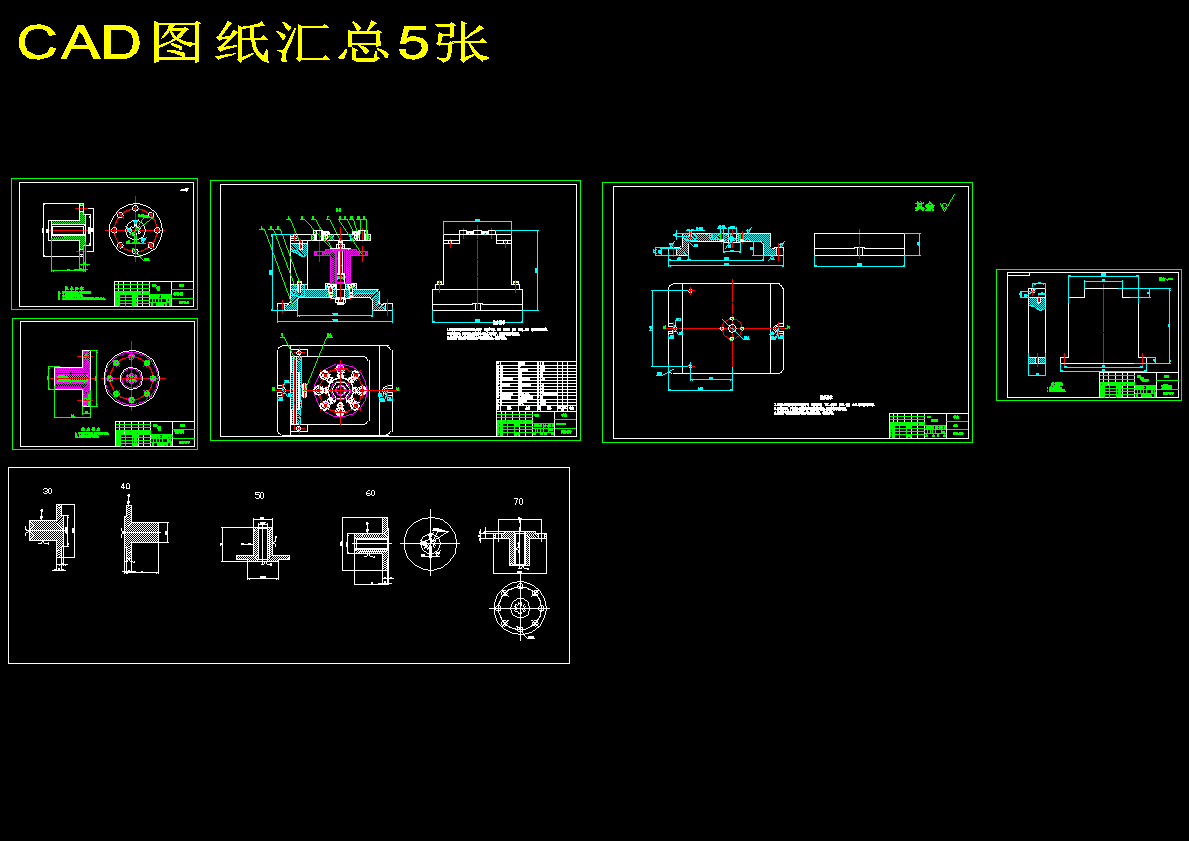

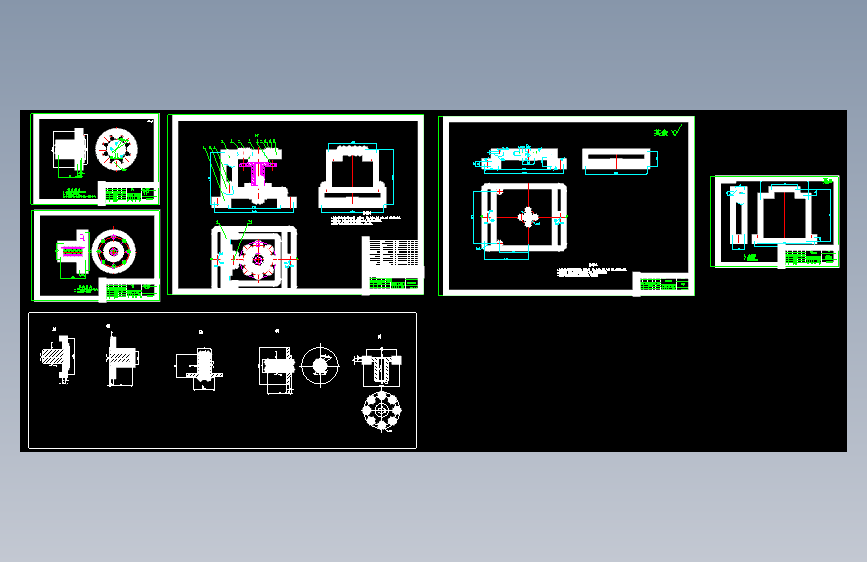

| 3 | CAD图纸汇总5张.dwg | 683.90K |
| 4 | CAD图纸汇总5张.png | 25.08K |

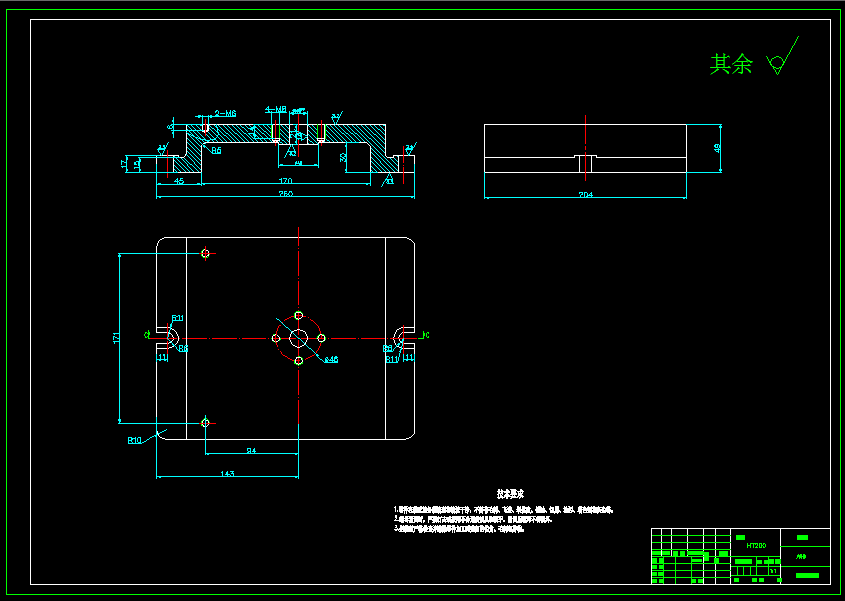

| 5 | 夹具体.png | 10.84K |
| 6 | 开题报告.doc | 29.50K |
| 7 | 拉刀零件图.dwg | 438.53K |

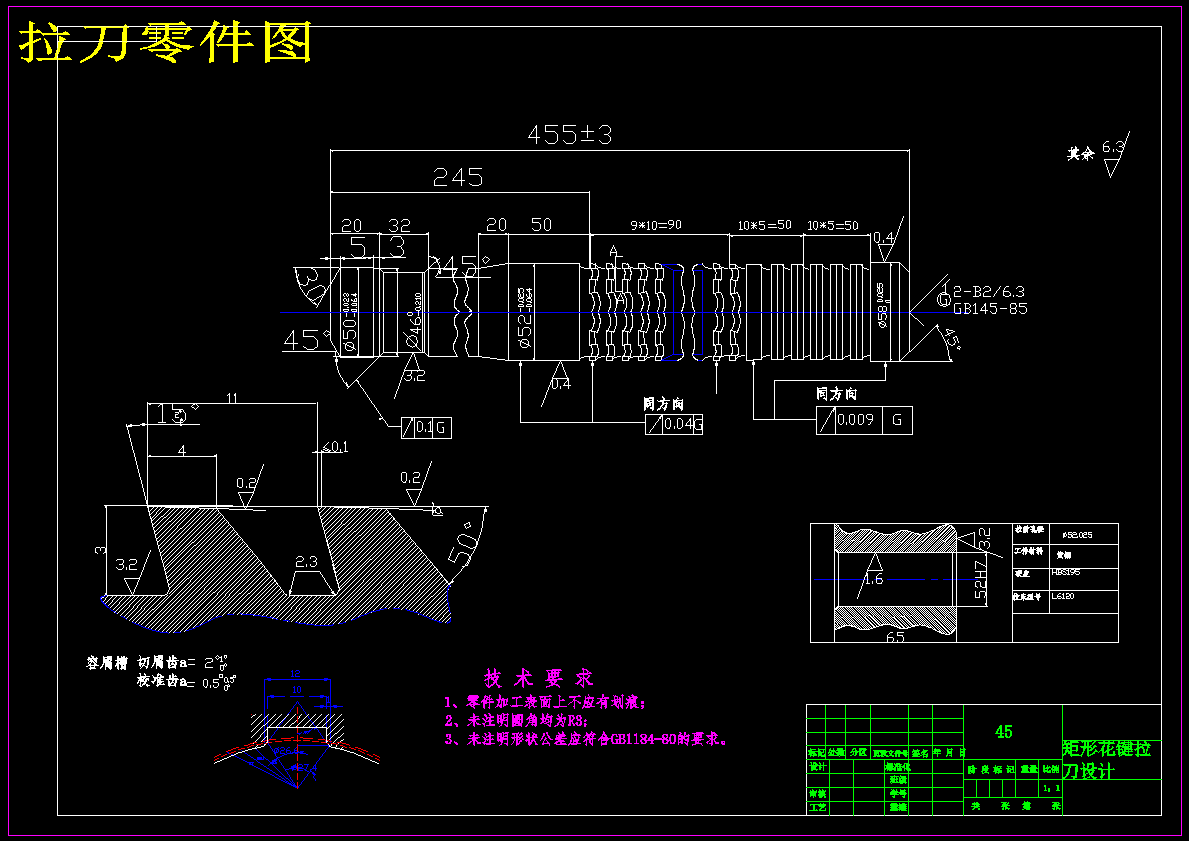

| 8 | 拉刀零件图.png | 31.25K |

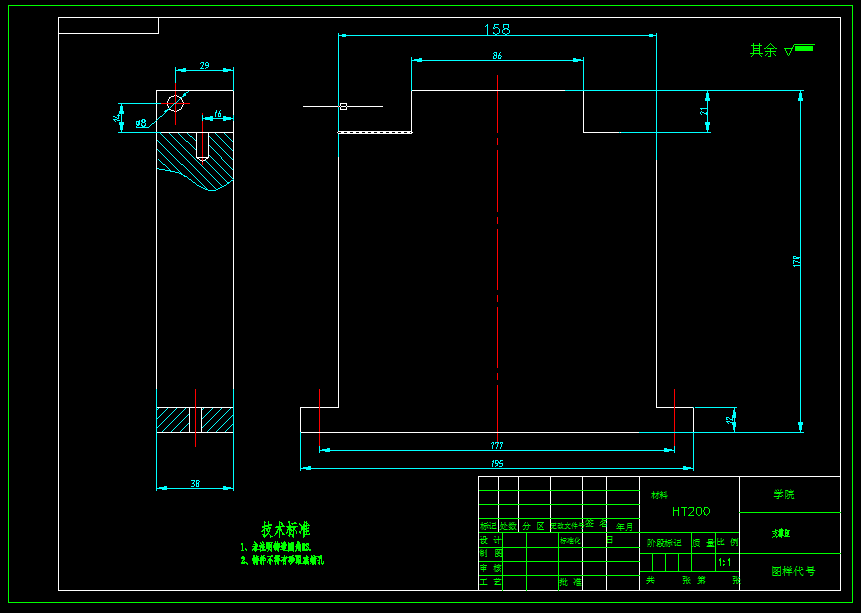

| 9 | 支撑座.png | 11.08K |
| 10 | 机械加工工序卡片.doc | 258.50K |
| 11 | 机械加工工艺过程卡.doc | 57.00K |

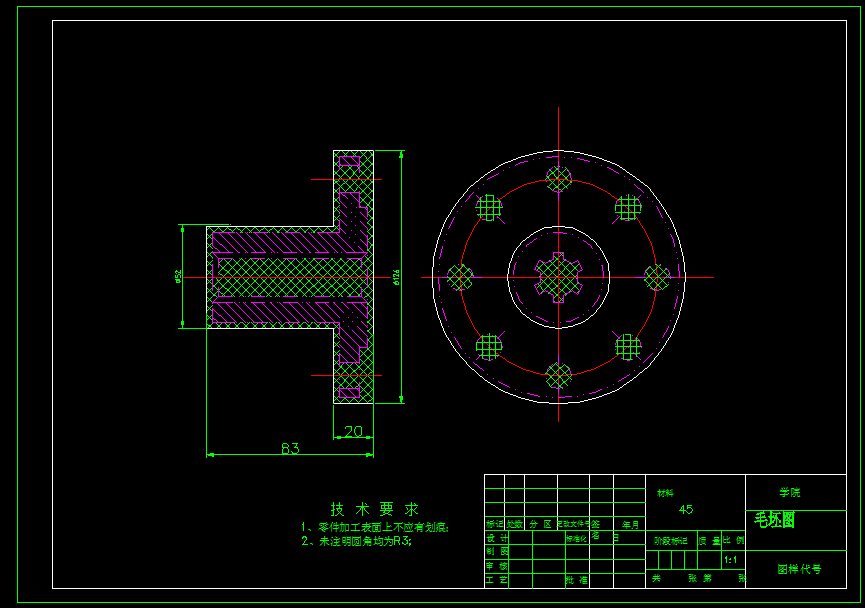

| 12 | 毛坯图.png | 20.08K |
| 13 | 设计说明书.doc | 1.93M |

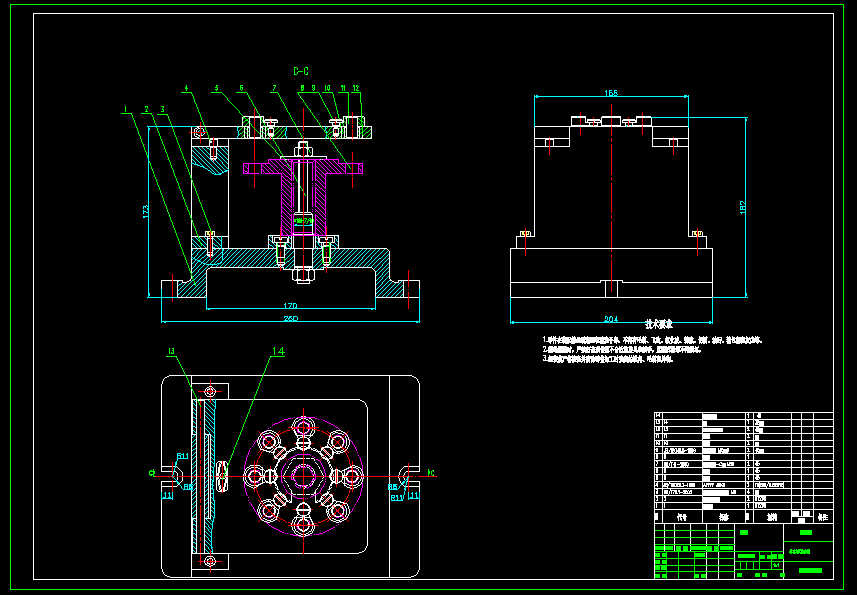

| 14 | 钻孔夹具装配图.png | 20.71K |
此图纸下载需要150金币
立即下载
发布者
高大的钻石
创作: 22648
粉丝: 653
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：1.66M
所需金币：150
上传时间：2024-10-18 13:30:53
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
版权说明
