顶面钣金罩壳（ID:1645299）

机械设备 / 非标机械 / 顶面钣金罩壳

©原创

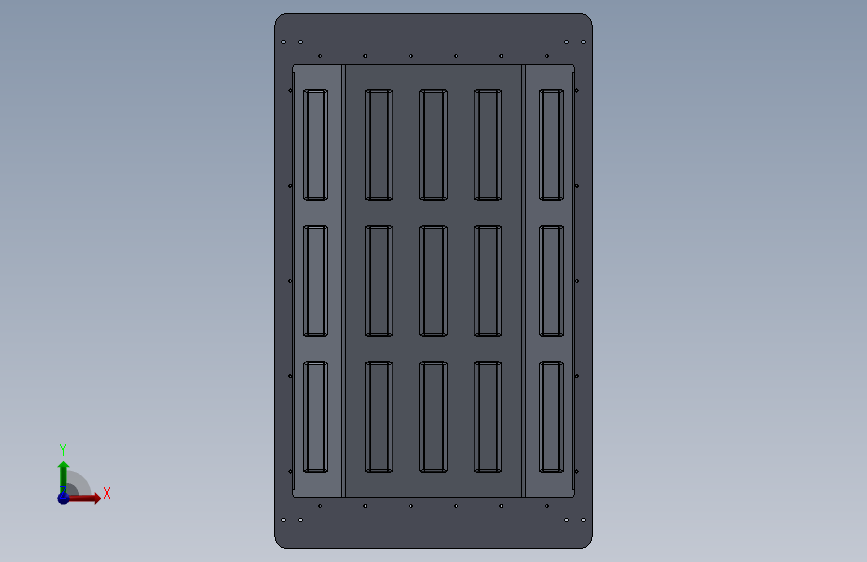

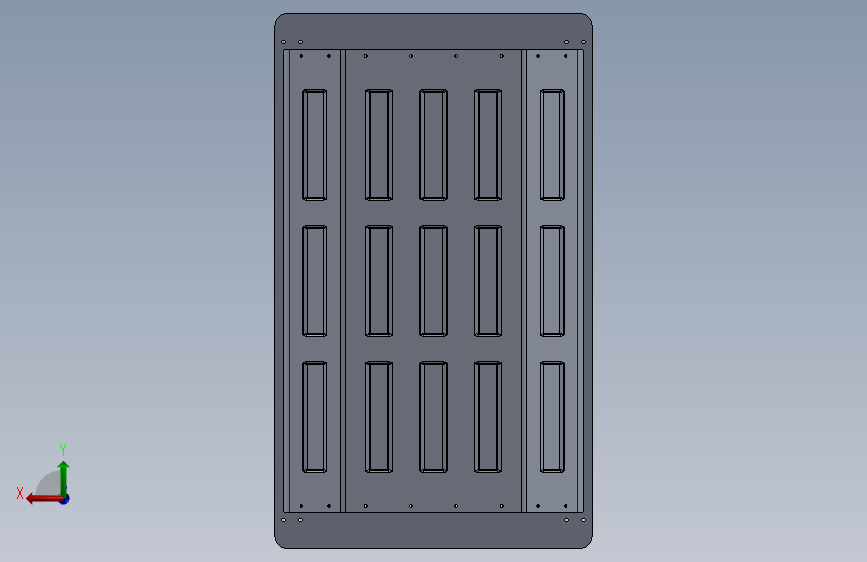

平面图

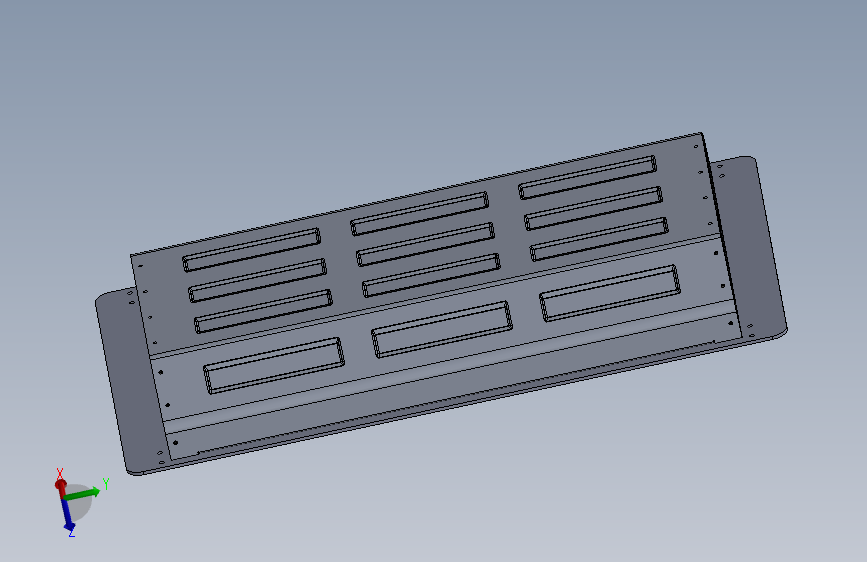

3D视图

文件列表

#	文件名称	文件大小
1	17295204041103.zip	11.49M
2	钣金罩加工文件.zip	1.60M
3	侧立板.DWG	142.19K
4	侧立板.pdf	136.63K
5	侧立板.STEP	603.74K
6	斜面顶壳.DWG	242.95K
7	斜面顶壳.pdf	135.92K
8	斜面顶壳.STEP	2.48M
9	装配-顶面钣金罩壳.STEP	3.17M
10	顶面钣金罩壳加工文件清单说明.xlsx	9.59K
11	侧立板.DWG	142.19K
12	侧立板.pdf	136.63K
13	侧立板.STEP	603.74K
14	斜面顶壳.DWG	242.95K
15	斜面顶壳.pdf	135.92K
16	斜面顶壳.STEP	2.48M
17	装配-顶面钣金罩壳.STEP	3.17M
18	顶面钣金罩壳加工文件清单说明.xlsx	9.59K

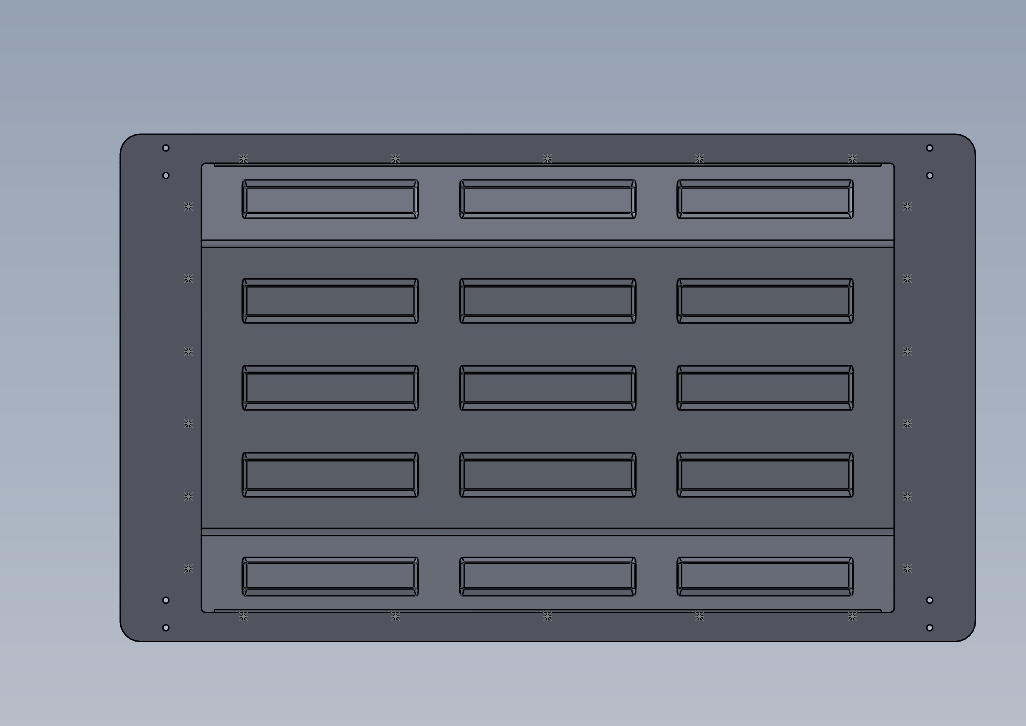

19	仰视图.png	93.42K

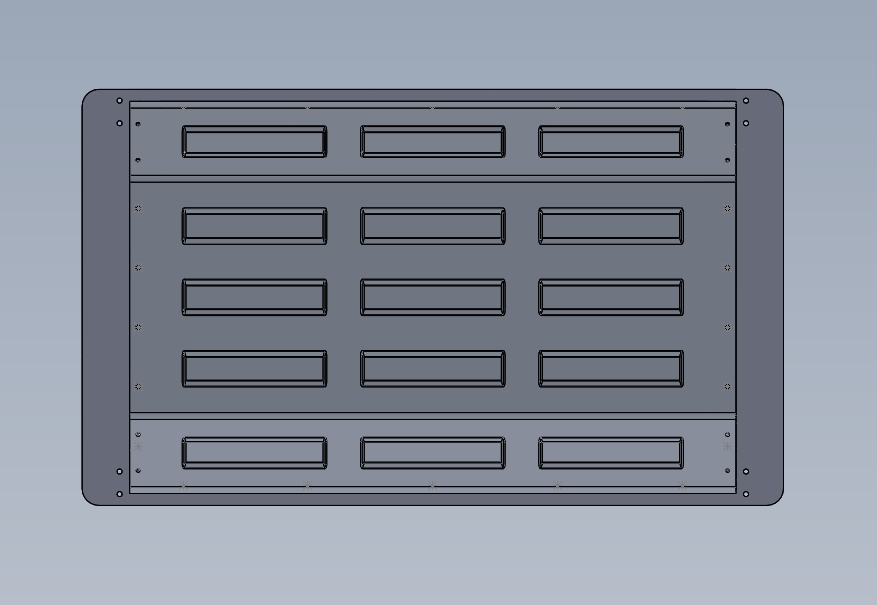

20	俯视图.png	78.53K

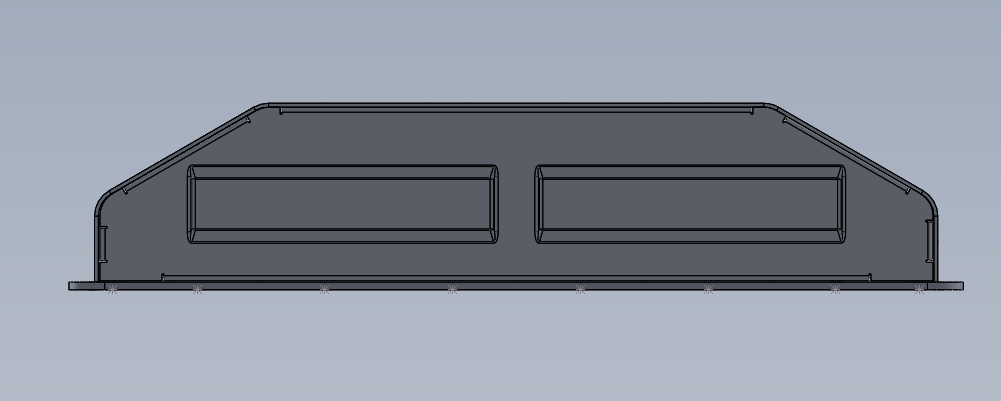

21	左视图.png	51.13K

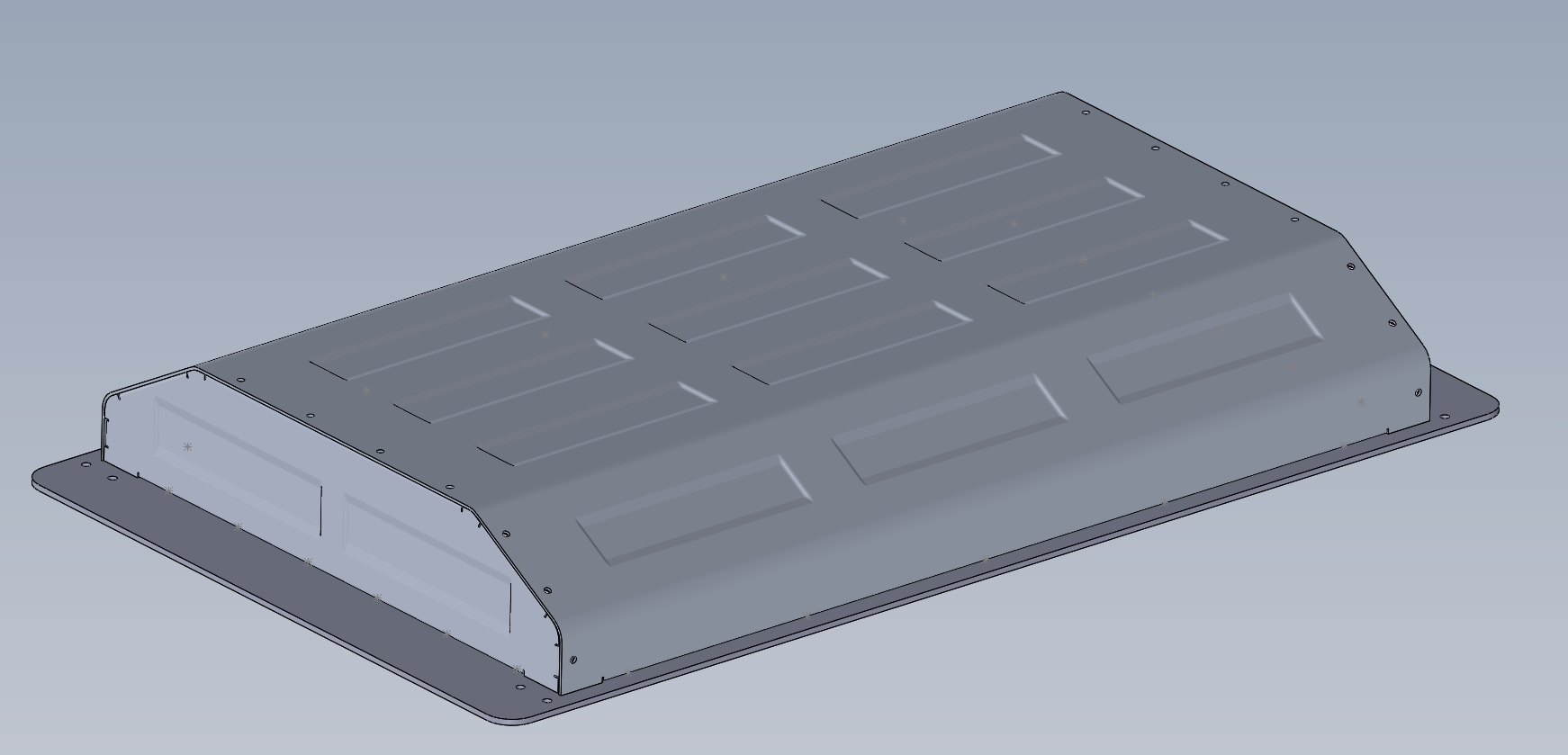

22	无切边轴测图.png	206.30K

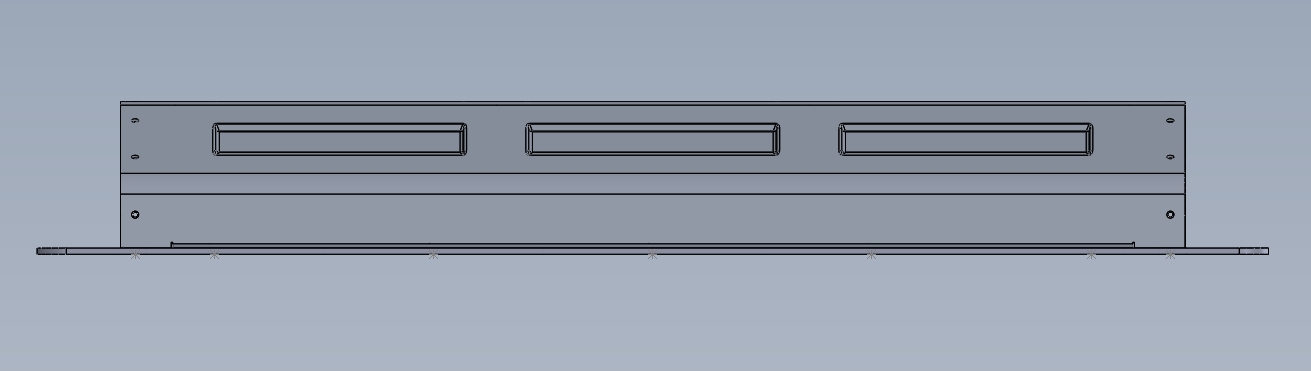

23	正视图.png	51.81K
24	说明.txt	430B
25	轴测图.png	254.33K
26	F-M3-2.SLDPRT	129.04K
27	三电源电控箱遮丑板.SLDDRW	281.46K
28	三电源电控箱遮丑板.SLDPRT	183.17K
29	侧立板.SLDDRW	627.75K
30	侧立板.SLDPRT	1.40M
31	斜面顶壳.SLDDRW	1.35M
32	斜面顶壳.SLDPRT	3.31M
33	顶面钣金罩壳.SLDASM	672.13K

此图纸下载需要60金币

立即下载

发布者

LOKA

创作: 50

粉丝: 2

加入时间：2023-07-21

私信

关注

模型信息

图纸格式：dwg,pdf,step,sldprt,slddrw,sldasm

文件大小：11.77M

所需金币：60

上传时间：2024-10-21 22:20:13

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2023

标签

图纸简介

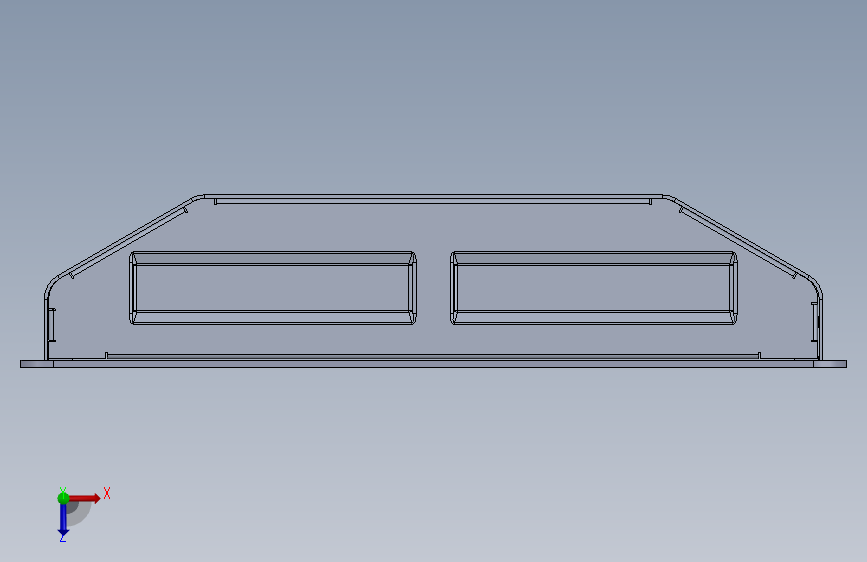

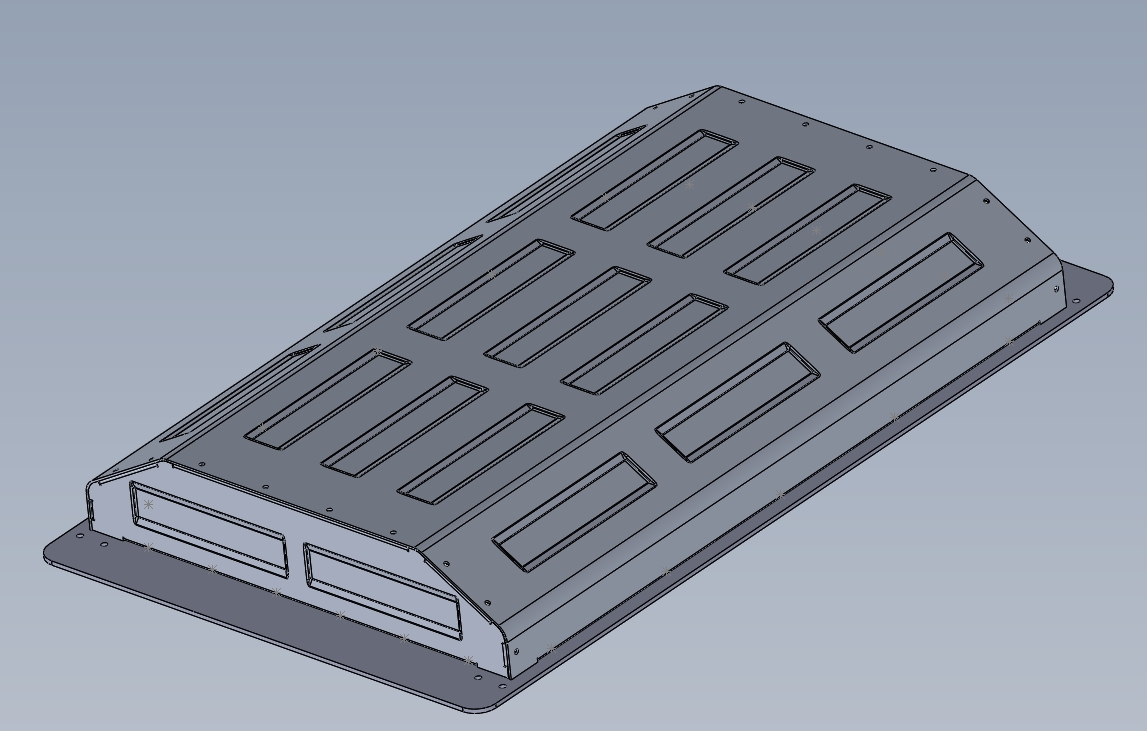

整体是作为罩壳遮蔽内部零件的结构，钣金件镶嵌F-M3-2螺母，外表面一是为美观，而是为了加强。做了压凸包的工艺。但冲压的位置需要额外冲压的设备，用于打手板或者量不大时其实并不合适。而且较小的钣金厂没有压凸包的设备及工艺。钣金折弯不好做到有凹凸的外观的钣金，为美观可用表面处理，喷塑9002白色橘皮纹。
