气动弹簧缓冲圆管夹装置-裁断（ID:1648554）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17297713606007.zip | 3.86M |
| 2 | 15X1圆管.SLDPRT | 65.43K |
| 3 | 63-100活塞杆.SLDPRT | 196.35K |
| 4 | 63-100缸体.SLDPRT | 261.84K |
| 5 | hexagonsocketheadcapscrewsgb.sldprt | 320.13K |
| 6 | 上模.SLDPRT | 196.40K |
| 7 | 上模组件.sldasm | 34.03K |
| 8 | 固定底板.SLDPRT | 164.91K |
| 9 | 夹紧气缸.SLDASM | 185.79K |
| 10 | 弹簧柱塞.SLDPRT | 82.90K |
| 11 | 摆臂.SLDPRT | 226.08K |
| 12 | 摆转座.SLDPRT | 116.00K |
| 13 | 旋转轴.SLDPRT | 117.82K |
| 14 | 气动弹簧缓冲圆管夹装置-裁断.SLDASM | 1.09M |
| 15 | 气缸接头.SLDPRT | 122.52K |
| 16 | 缓冲弹簧.SLDPRT | 606.63K |
| 17 | 销轴.SLDPRT | 134.68K |
| 18 | 键.sldprt | 99.63K |
此图纸下载需要16金币
立即下载
发布者
风之韵
创作: 695
粉丝: 23
加入时间：2024-01-17
模型信息
图纸ID：1648554
图纸格式：sldprt,sldasm
文件大小：3.96M
所需金币：16
上传时间：2024-10-24 20:02:45
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
圆管夹
裁断
弹簧缓冲
夹紧装置
软夹
图纸简介

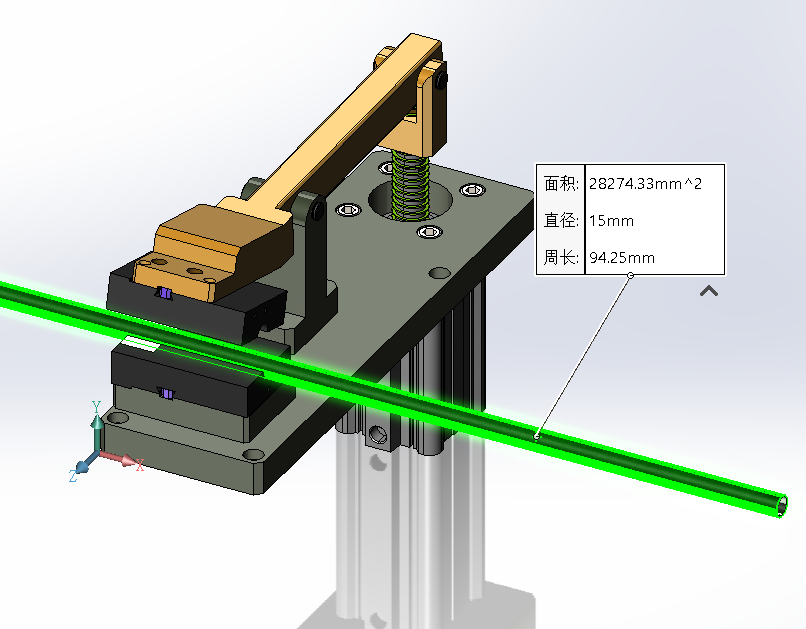

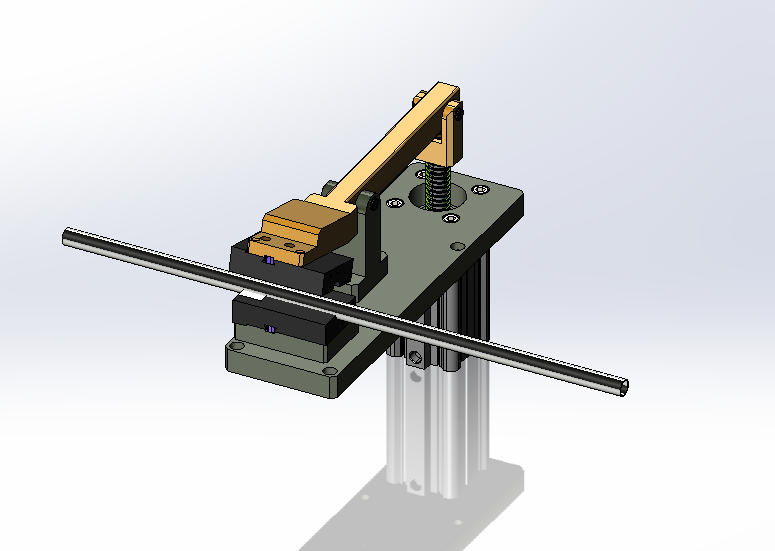

气动弹簧缓冲圆管夹装置-裁断：

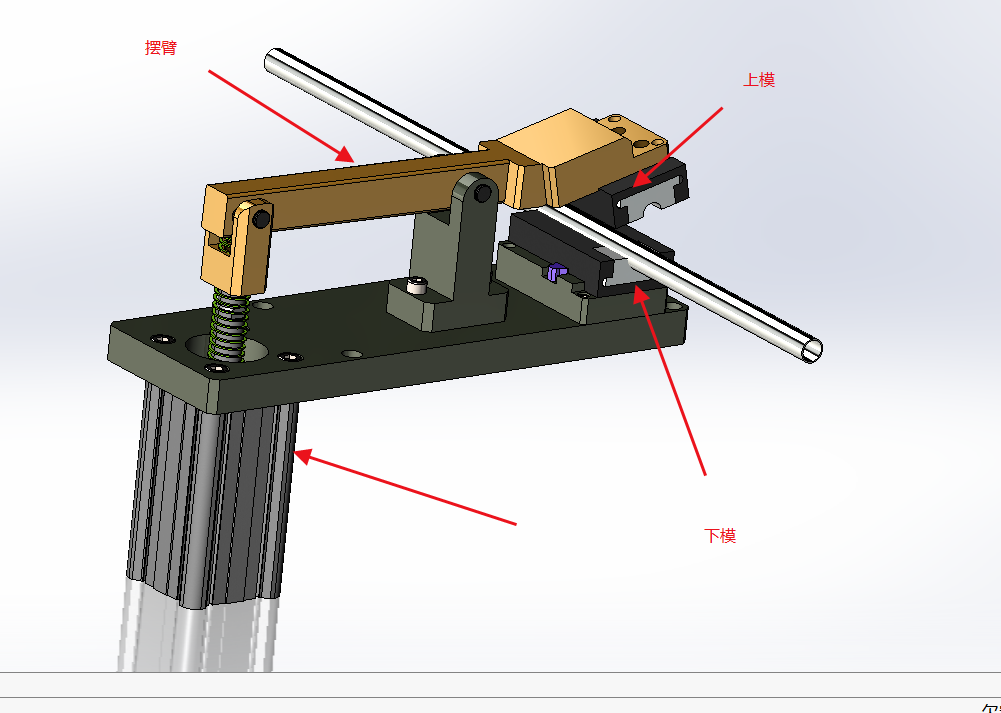

由气缸伸出通过摆臂的力臂放大，让上模下模夹紧15x1圆管，并进行裁断；

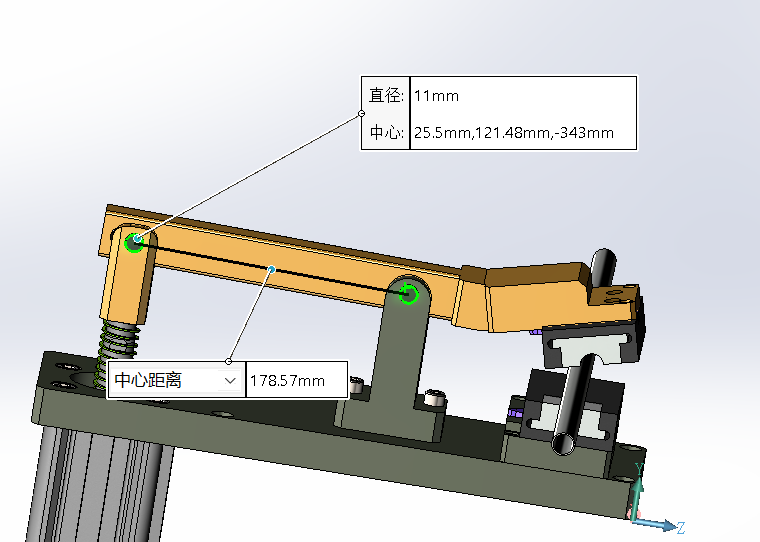

驱动力臂180mm，夹紧力臂125mm。
版权说明
