伺服双工位转盘定位顶升机构（ID:1648560）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17297719684693.zip | 4.57M |
| 2 | hexagonsocketheadcapscrewsgb.sldprt | 291.12K |
| 3 | hexnutsstyle1-gradesabgb.sldprt | 193.97K |
| 4 | 从动带轮.sldprt | 210.43K |
| 5 | 伺服双工位转盘定位顶升机构.SLDASM | 1.67M |
| 6 | 伺服电机.sldprt | 378.18K |
| 7 | 侧板.sldprt | 36.77K |
| 8 | 减速机.sldprt | 187.52K |
| 9 | 同步带.sldprt | 30.19K |
| 10 | 固定板.sldprt | 54.61K |
| 11 | 导向柱.sldprt | 32.83K |
| 12 | 底板.sldprt | 43.30K |
| 13 | 感应板.sldprt | 35.74K |
| 14 | 槽型光电.sldprt | 285.27K |
| 15 | 气动滑台.sldprt | 82.82K |
| 16 | 气缸固定板2.sldprt | 34.26K |
| 17 | 气缸缸体.sldprt | 86.73K |
| 18 | 滑台气缸.sldasm | 413.33K |
| 19 | 电机板.sldprt | 35.88K |
| 20 | 磁性开关.sldprt | 39.96K |
| 21 | 立板.sldprt | 36.31K |
| 22 | 转盘.sldprt | 42.31K |
| 23 | 转轴.sldprt | 36.13K |
| 24 | 轴承座.sldprt | 45.64K |
| 25 | 锁紧螺母.sldprt | 35.45K |
| 26 | 顶升块.sldprt | 40.83K |
| 27 | 顶升气缸组件.sldasm | 449.80K |
此图纸下载需要38金币
立即下载
发布者
风之韵
创作: 695
粉丝: 23
加入时间：2024-01-17
模型信息
图纸ID：1648560
图纸格式：sldprt,sldasm
文件大小：4.68M
所需金币：38
上传时间：2024-10-24 20:12:53
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
双工位转盘
定位顶升机构
伺服
180度旋转
顶升
图纸简介

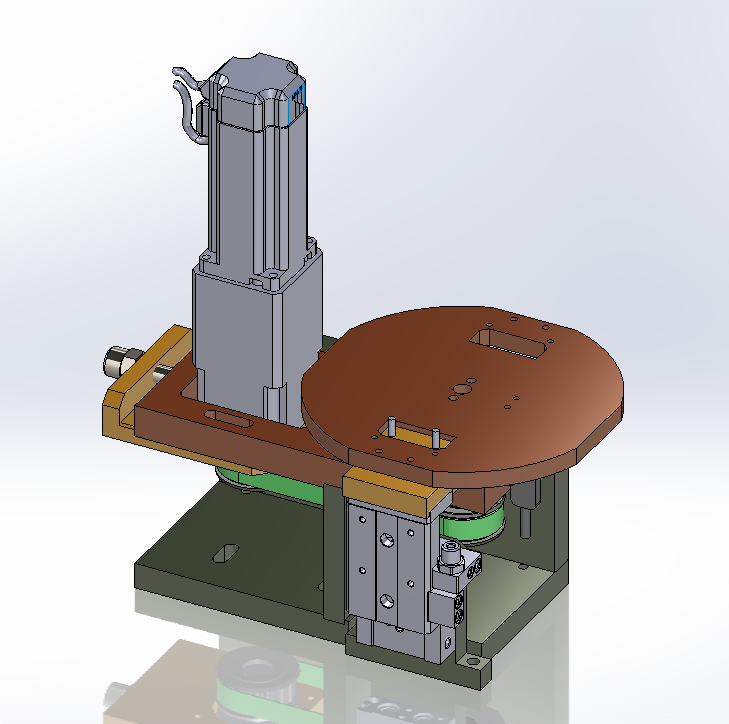

伺服双工位转盘定位顶升机构：

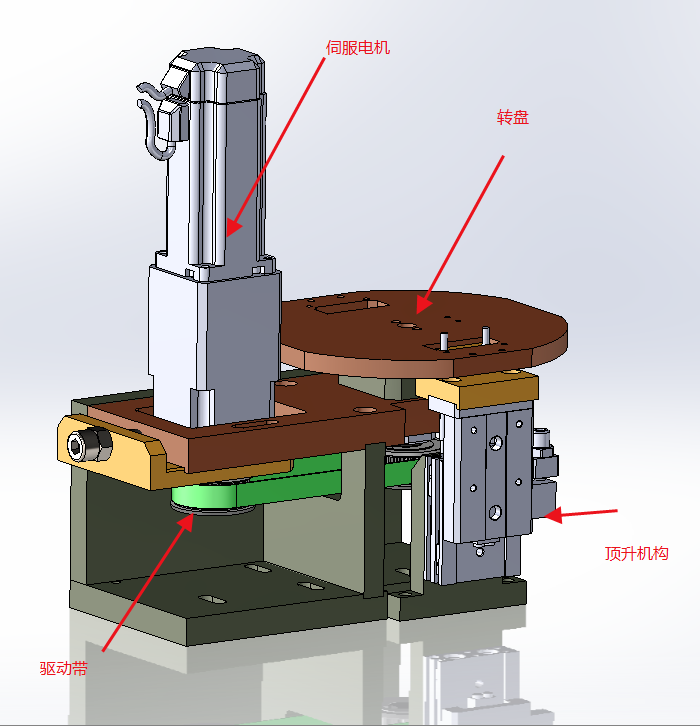

由伺服带动同步带轮+同步带驱动转盘180度旋转，进行工位切换，待物料进入顶升位时，顶升机构对物料进行定位顶升，进入下一工序。

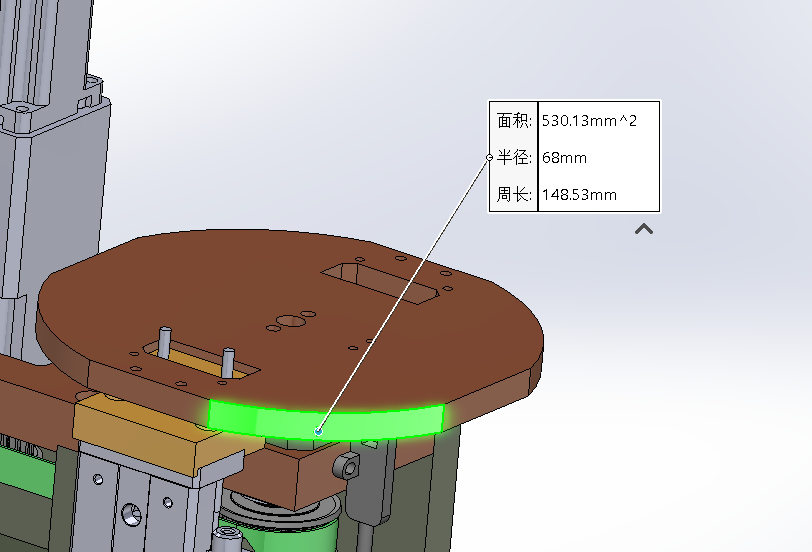

转盘半径68mm；两工位间距72mm。
