某24米跨单层门式刚架厂房结构图（ID:1649975）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17298486206274.zip | 682.15K |
| 2 | 某24米跨单层门式刚架厂房结构图.dwg | 1.87M |
此图纸下载需要40金币
立即下载
发布者
辛奇迹
创作: 2461
粉丝: 7
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：698.52KB
所需金币：40
上传时间：2024-10-25 17:30:20
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：某24米跨单层门式刚架厂房结构图
本工程为单层门式刚架钢结构：跨度24m；柱距6.1m；柱高8.0m,；柱脚铰接；基础采用钢筋混凝土独立基础。本工程内有3吨吊车，吊车为轻级工作制吊车。
本地区50年一遇的基本风压值为0.35KN/㎡,地面粗糙度为B类。
基本雪压：0.30kN/㎡
抗震设防烈度：7度
图纸包括：

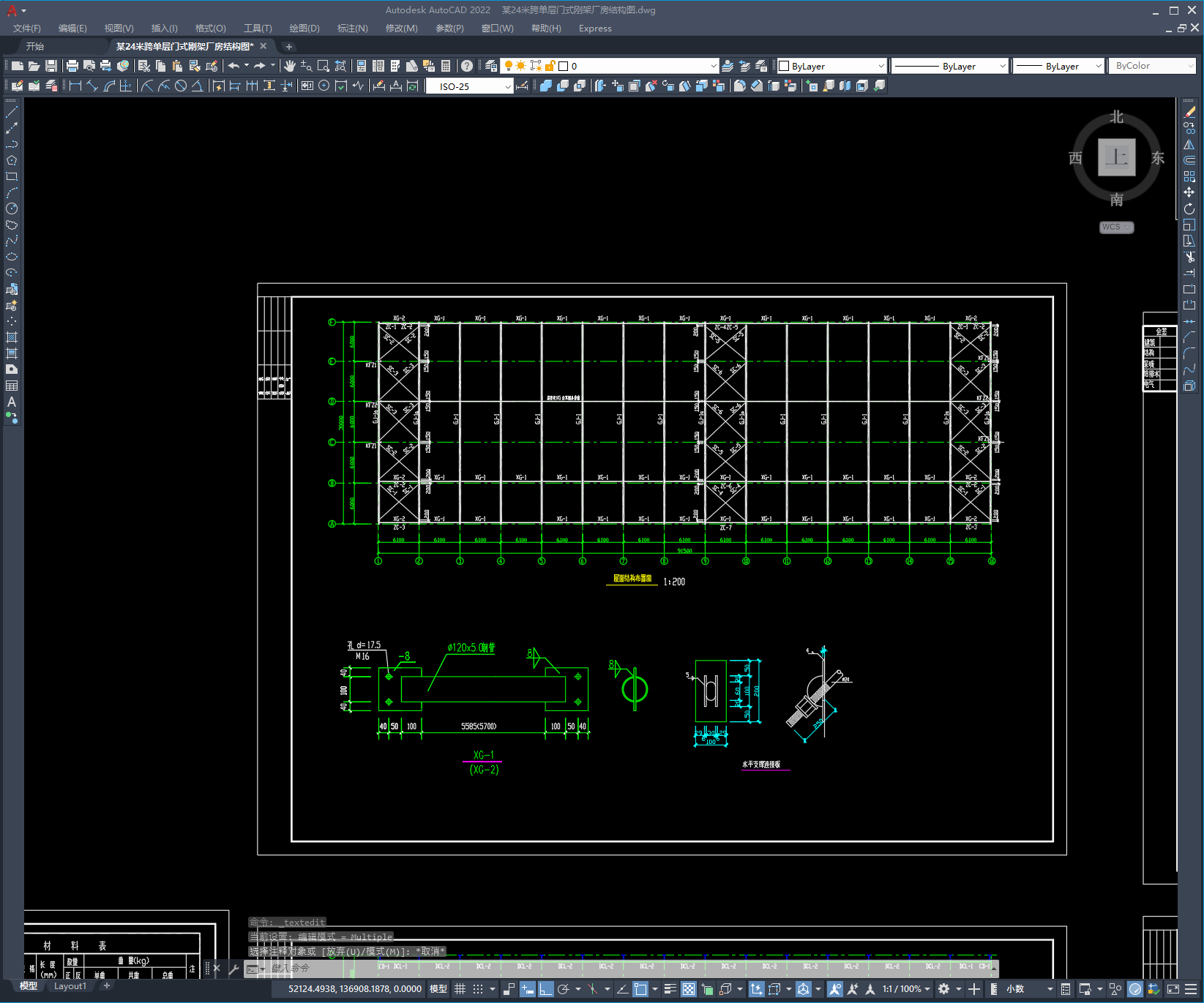

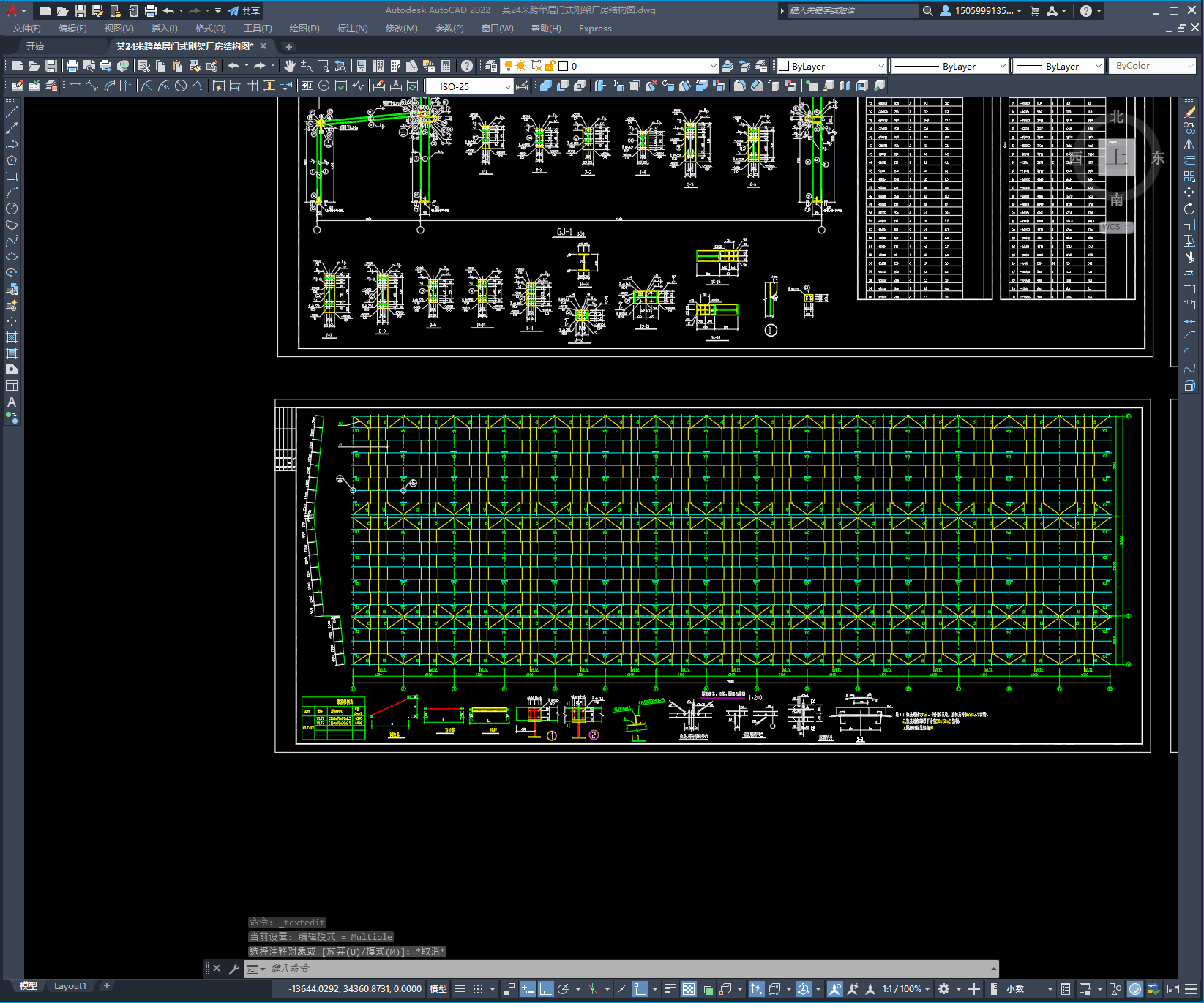

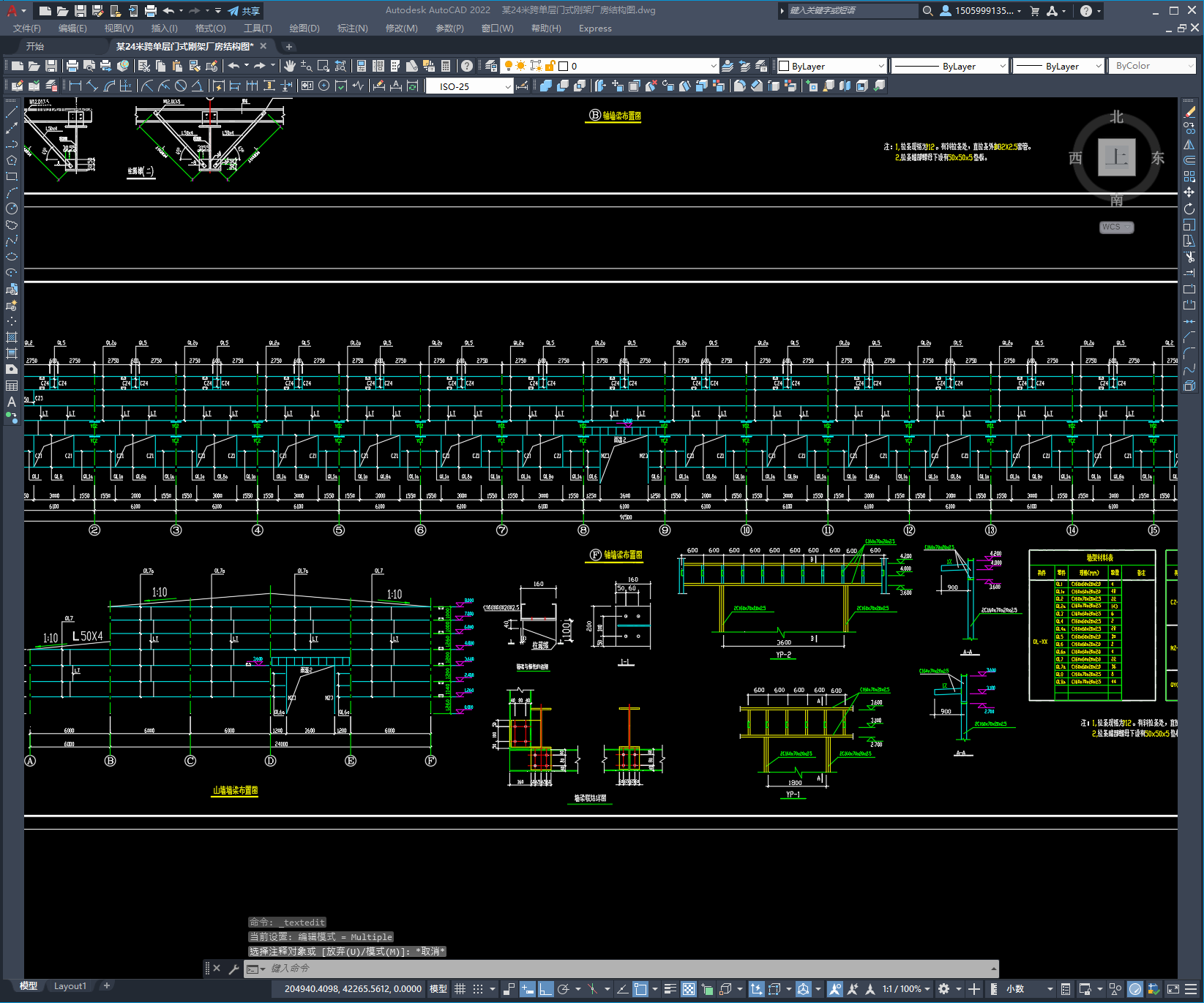

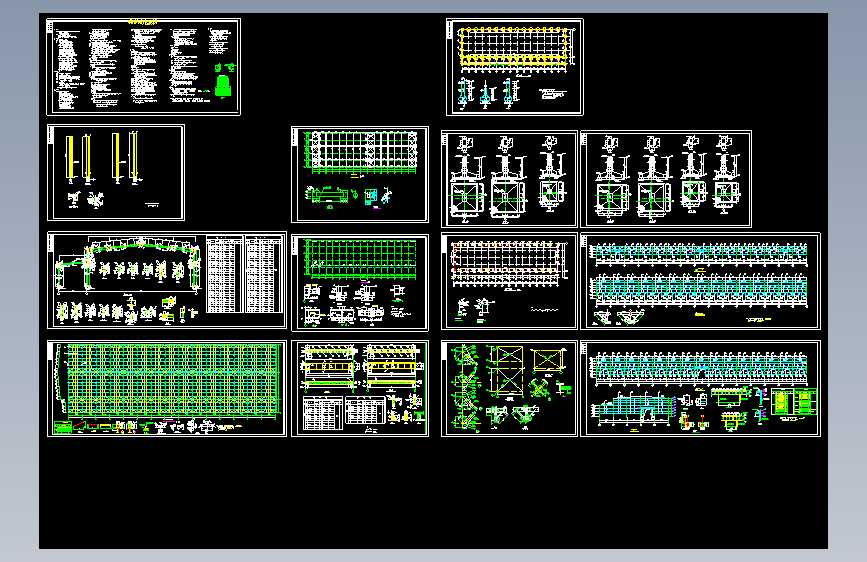

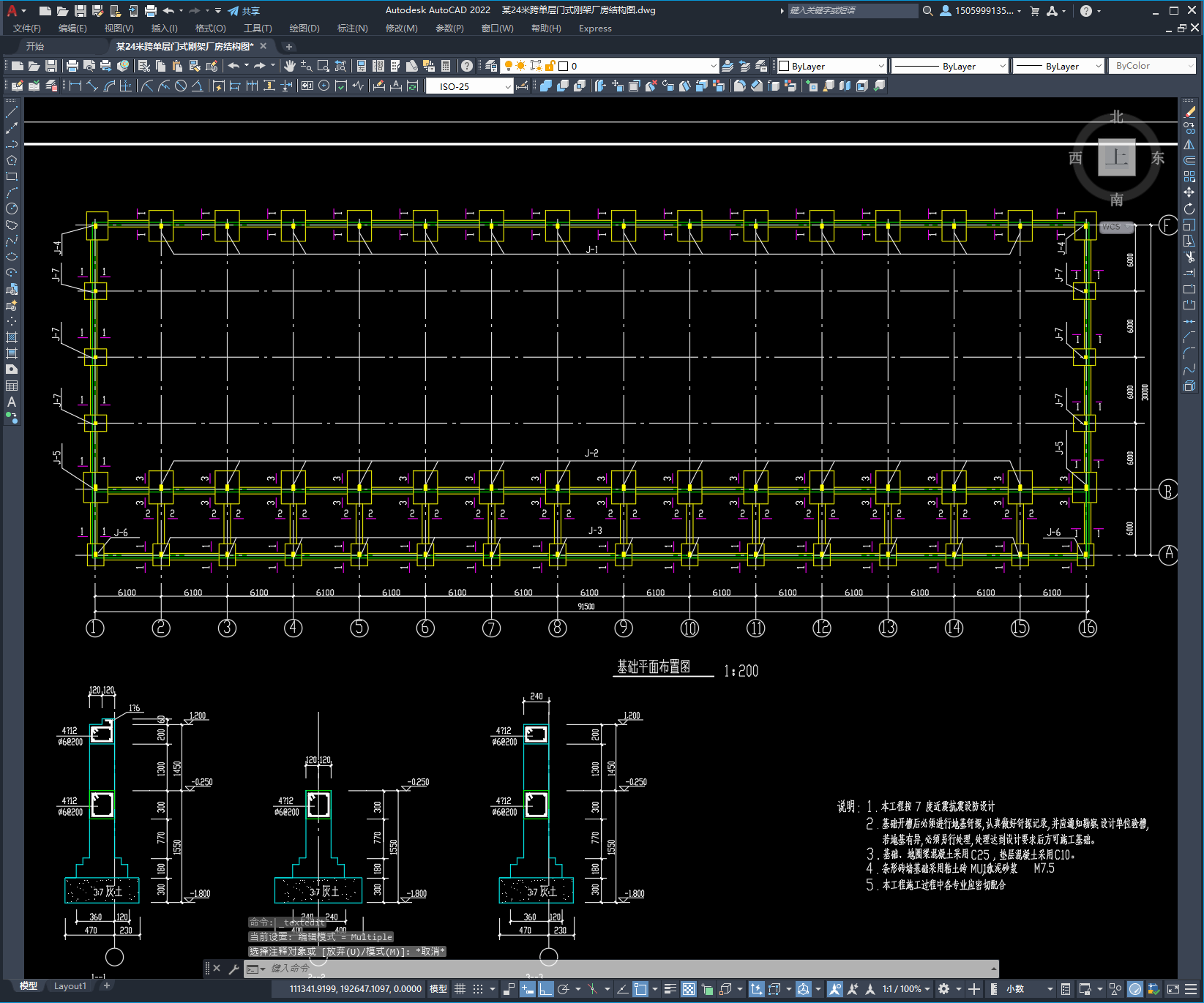

钢结构设计说明、基础平面布置图、基础详图、地脚螺栓平面布置图、墙梁布置图、吊车梁布置图、屋面檩条，拉条，隅撑布置图、屋面结构布置图、刚家图共14张图纸。
