180度气动摆转顶升夹持机械手（ID:1650069）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17298574624213.zip | 4.25M |
| 2 | 12x30缸体.sldprt | 515.44K |
| 3 | 180度气动摆转顶升夹持机械手.SLDASM | 852.63K |
| 4 | TC_L_12x3030缸体.sldprt | 515.31K |
| 5 | 固定座.SLDPRT | 107.19K |
| 6 | 夹爪.SLDPRT | 113.08K |
| 7 | 导向.sldprt | 136.21K |
| 8 | 旋转气缸HRQ20.sldprt | 672.12K |
| 9 | 棒料.SLDPRT | 74.43K |
| 10 | 气动手指HFZ16.sldprt | 538.48K |
| 11 | 气动手指固定板.SLDPRT | 103.94K |
| 12 | 气缸连接.SLDPRT | 95.91K |
| 13 | 活塞杆.sldprt | 96.08K |
| 14 | 磁性开关.sldprt | 93.18K |
| 15 | 磁性开关2.sldprt | 93.31K |
| 16 | 螺钉.sldprt | 66.87K |
| 17 | 顶升气缸12x30.sldasm | 389.76K |
此图纸下载需要16金币
立即下载
发布者
风之韵
创作: 625
粉丝: 17
加入时间：2024-01-17
模型信息
图纸格式：sldprt,sldasm
文件大小：4.35M
所需金币：16
上传时间：2024-10-25 19:57:44
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
机械手
180度气动摆转
顶升
夹持
取放料机械手
图纸简介

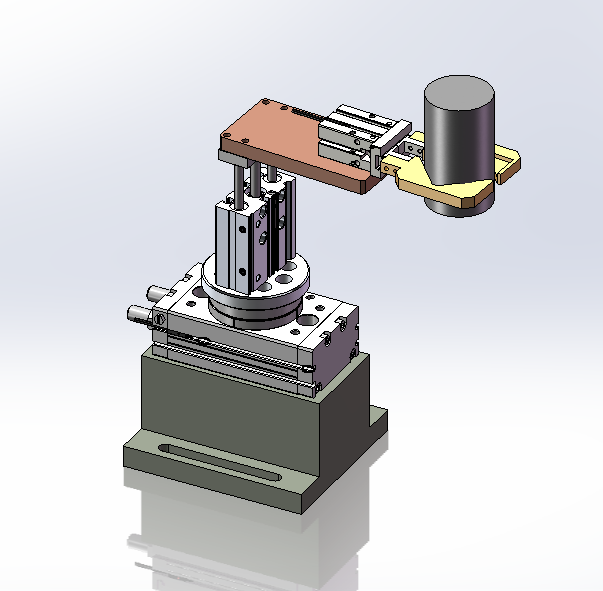

180度气动摆转顶升夹持机械手：

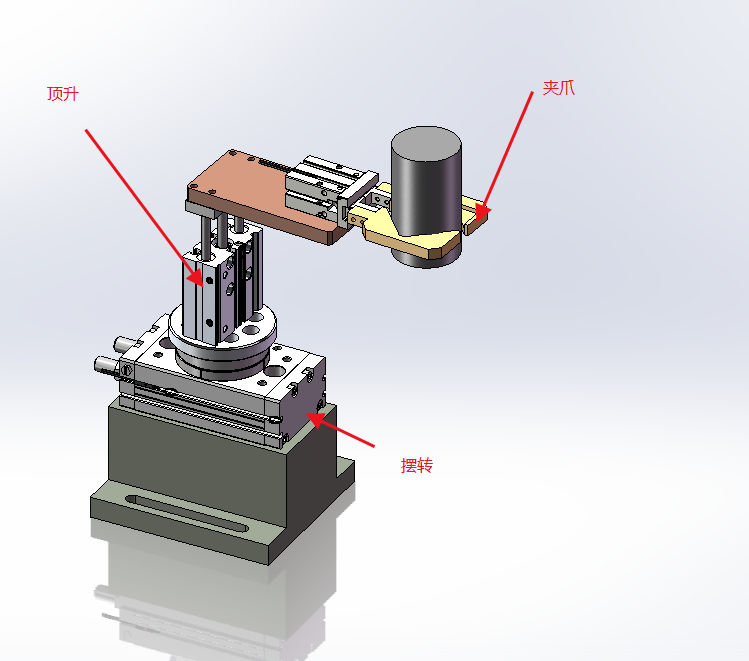

由摆转气缸驱动摆转，由三轴气缸实现顶升，再由气动手指带动夹爪对棒料进行夹持。

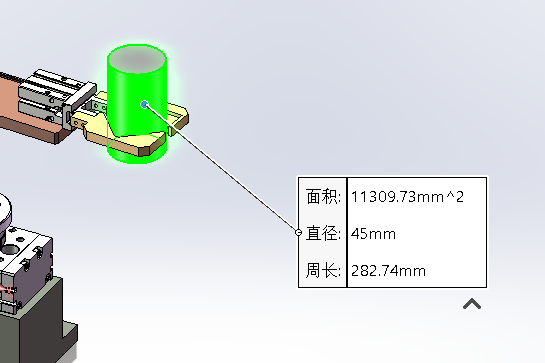

夹持直径45mm；180度旋转定位；顶升30mm。
此机构适用于圆柱棒料夹持后，工位变化。
