手机屏幕吸附+180度翻转装配机械手（ID:1650566）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17299920124179.zip | 19.56M |
| 2 | KK60-A2滑台.sldprt | 173.07K |
| 3 | L型连接块一.SLDPRT | 80.65K |
| 4 | MGN7C1R40Z1PM滑轨.SLDPRT | 55.63K |
| 5 | MGN7C滑块.SLDPRT | 176.65K |
| 6 | OMRON传感器EE-SX672.SLDPRT | 565.19K |
| 7 | pox1接口.SLDPRT | 105.50K |
| 8 | VGA接口.SLDPRT | 135.64K |
| 9 | Y轴感应片.SLDPRT | 80.88K |
| 10 | Z轴模组KK60-200A1.SLDASM | 445.55K |
| 11 | Z轴模组连接块三.SLDPRT | 73.73K |
| 12 | Z轴模组连接块二.SLDPRT | 186.35K |
| 13 | Z轴模组连接板一.SLDPRT | 117.55K |
| 14 | 二次点胶模组.SLDASM | 5.01M |
| 15 | 伺服电机MSMD012G1U.SLDPRT | 285.71K |
| 16 | 伺服电机MSMD022G1T200W带刹车）.SLDPRT | 310.61K |
| 17 | 光源安装板2.SLDPRT | 102.54K |
| 18 | 光电组件.SLDPRT | 768.30K |
| 19 | 压缩弹簧2.SLDPRT | 749.80K |
| 20 | 双杆气缸TD10x40.SLDASM | 153.42K |
| 21 | 双杆气缸TD10x401.SLDPRT | 170.31K |
| 22 | 双杆气缸TD10x402.SLDPRT | 217.50K |
| 23 | 吸块.SLDPRT | 198.21K |
| 24 | 吸头安装板.SLDPRT | 139.10K |
| 25 | 吸料板.SLDPRT | 182.95K |
| 26 | 吸盘安装板.SLDPRT | 89.67K |
| 27 | 垫板.SLDPRT | 72.65K |
| 28 | 定位块1.SLDPRT | 76.01K |
| 29 | 定位块2.SLDPRT | 75.36K |
| 30 | 定位块3.SLDPRT | 77.91K |
| 31 | 定位气缸3D-NAD12x10-B.SLDASM | 133.07K |
| 32 | 定位气缸JISB280414x1.sldprt | 40.64K |
| 33 | 定位气缸NAD12-B.sldprt | 211.87K |
| 34 | 定位转轴.SLDPRT | 72.48K |
| 35 | 导向轴.SLDPRT | 62.65K |
| 36 | 导向铜套.SLDPRT | 59.83K |
| 37 | 导轨副.SLDASM | 137.27K |
| 38 | 屏幕.SLDPRT | 107.62K |
| 39 | 屏幕组件.SLDASM | 119.87K |
| 40 | 底板.SLDPRT | 236.73K |
| 41 | 感应板3.SLDPRT | 112.27K |
| 42 | 手机屏幕吸附翻转装配机械手.sldasm | 3.13M |
| 43 | 支撑板.SLDPRT | 146.29K |
| 44 | 旋转范围.SLDPRT | 82.66K |
| 45 | 模组KK60-200.sldprt | 454.95K |
| 46 | 气缸固定块.SLDPRT | 73.75K |
| 47 | 气缸安装板.SLDPRT | 105.28K |
| 48 | 气缸连接块四.SLDPRT | 93.70K |
| 49 | 气缸连接板.SLDPRT | 87.13K |
| 50 | 气缸连接板2.SLDPRT | 82.92K |
| 51 | 气缸连接板五.SLDPRT | 92.16K |
| 52 | 气缸连接板六.SLDPRT | 84.68K |
| 53 | 滑块锁紧块.SLDPRT | 108.43K |
| 54 | 滑座固定块.SLDPRT | 127.43K |
| 55 | 滑槽.SLDPRT | 87.75K |
| 56 | 滑轨.SLDPRT | 97.87K |
| 57 | 滑轨固定块2.SLDPRT | 156.54K |
| 58 | 滑轨安装块2.SLDPRT | 141.54K |
| 59 | 滑轨支撑板.SLDPRT | 90.27K |
| 60 | 电机转接板KK60.SLDPRT | 94.56K |
| 61 | 直角定位上板.SLDPRT | 77.53K |
| 62 | 直角定位块.SLDPRT | 120.38K |
| 63 | 直角定位块二.SLDPRT | 126.63K |
| 64 | 真空吸盘PBK-20.SLDPRT | 71.58K |
| 65 | 立板.SLDPRT | 252.64K |
| 66 | 筋板.SLDPRT | 102.26K |
| 67 | 翻转固定板1.SLDPRT | 98.30K |
| 68 | 翻转固定板2.SLDPRT | 198.04K |
| 69 | 翻转固定板3.SLDPRT | 65.28K |
| 70 | 翻转电机固定板.SLDPRT | 193.82K |
| 71 | 翻转组合.SLDASM | 1.53M |
| 72 | 翻转驱动轴.SLDPRT | 83.04K |
| 73 | 联轴器.SLDPRT | 120.06K |
| 74 | 联轴器SDWA-22C6-8.SLDPRT | 91.33K |
| 75 | 轴承FL6902zz.SLDPRT | 62.41K |
| 76 | 锁紧螺母BNR15.sldprt | 77.49K |
此图纸下载需要48金币
立即下载
发布者
风之韵
创作: 531
粉丝: 13
加入时间：2024-01-17
模型信息
图纸格式：sldprt,sldasm
文件大小：20.03M
所需金币：48
上传时间：2024-10-27 09:20:19
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
手机屏幕吸附
180度翻转
装配机械手
模组机械手
取放料机械手
图纸简介

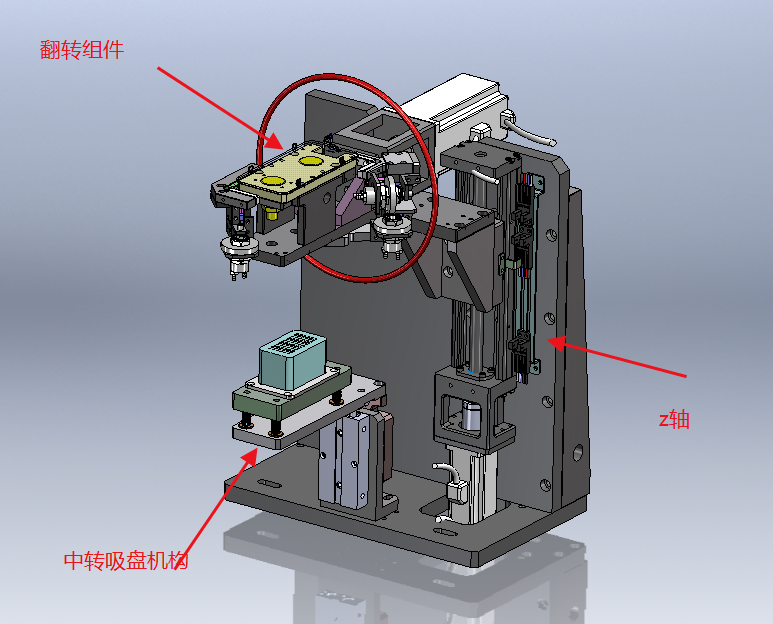

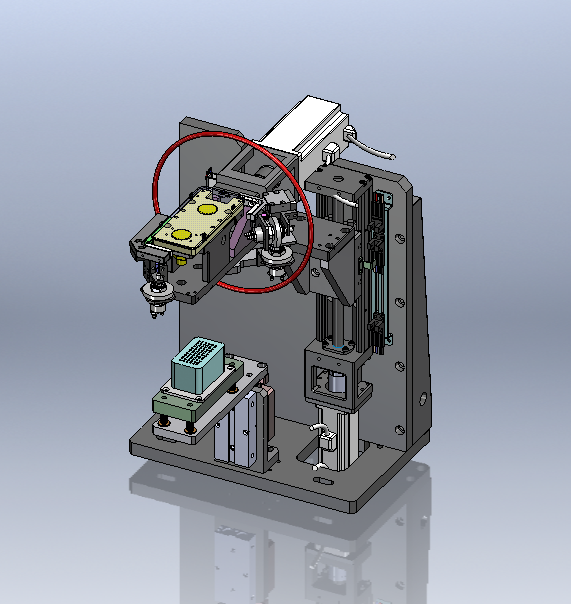

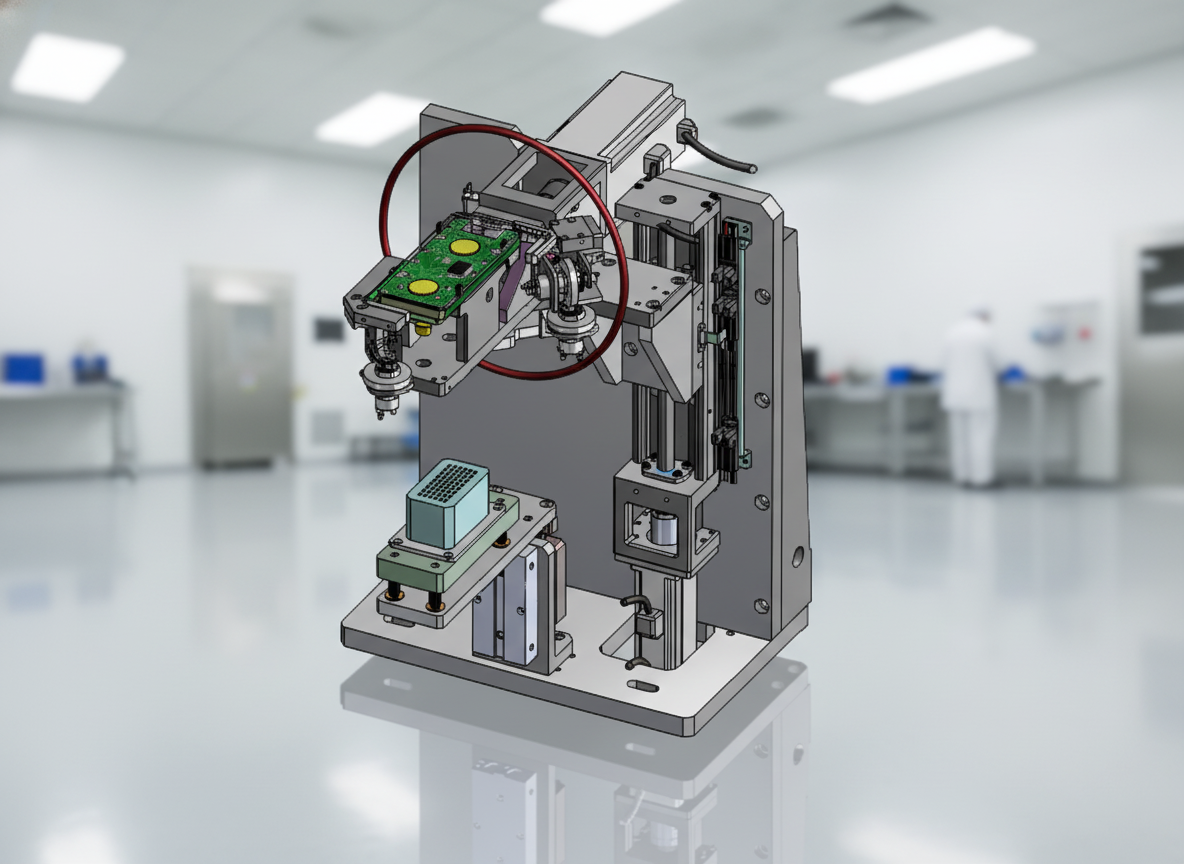

手机屏幕吸附+180度翻转装配机械手：

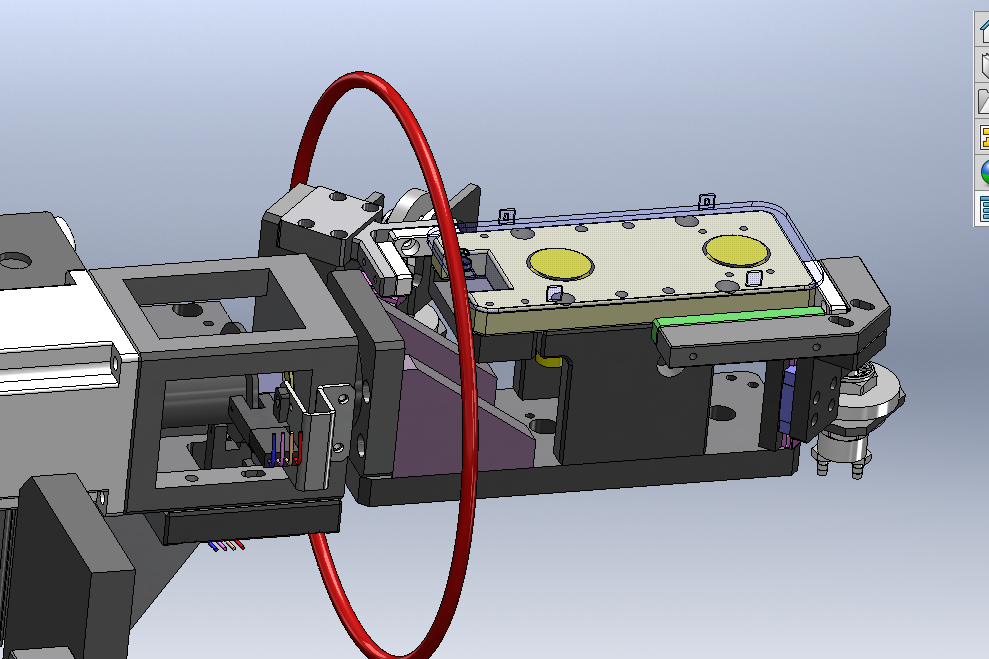

由kk60模组驱动上下移动，同时由伺服电机带动翻转机构进行吸附手机屏幕夹紧后旋转180度，放置到中转吸盘机构上进行下一工序。
Z轴行程110mm。
