特种链托盘上下回转循环输送线（ID:1655626）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17302892278127.zip | 12.95M |
| 2 | jigdoxich.SLDPRT | 95.22K |
| 3 | PVC耐磨条.sldprt | 105.84K |
| 4 | 从动轴.SLDPRT | 71.89K |
| 5 | 从动链轮.sldprt | 218.57K |
| 6 | 从动链轮组件.SLDASM | 193.39K |
| 7 | 光电开关E3Z-R66_LOT25814M.SLDPRT | 1.11M |
| 8 | 光电开关支架.SLDPRT | 106.92K |
| 9 | 固定3.SLDPRT | 103.03K |
| 10 | 固定块1.SLDPRT | 107.76K |
| 11 | 固定块2.SLDPRT | 108.73K |
| 12 | 定位块.SLDPRT | 79.38K |
| 13 | 定位块1.SLDPRT | 133.45K |
| 14 | 定位块2.SLDPRT | 67.01K |
| 15 | 开关支架.SLDPRT | 86.55K |
| 16 | 张紧块.SLDPRT | 97.47K |
| 17 | 张紧轴.SLDPRT | 89.58K |
| 18 | 急停按钮盒.SLDPRT | 99.06K |
| 19 | 托盘.SLDPRT | 115.13K |
| 20 | 托盘组件.SLDASM | 155.37K |
| 21 | 护罩1.SLDPRT | 107.72K |
| 22 | 接近开关PR08-2DN_PR08-2DN2_PRT08-2DO.SLDPRT | 1.76M |
| 23 | 操作盒.SLDPRT | 120.38K |
| 24 | 特种链A.SLDPRT | 149.72K |
| 25 | 特种链托盘上下回转循环输送线.SLDASM | 3.48M |
| 26 | 电机固定板.SLDPRT | 85.70K |
| 27 | 耐磨条型材.sldprt | 80.56K |
| 28 | 耐磨条组件.SLDASM | 74.77K |
| 29 | 调整脚.SLDPRT | 79.67K |
| 30 | 轴承6302ZZ.sldprt | 95.73K |
| 31 | 轴承6905ZZ.sldprt | 137.68K |
| 32 | 铝型材框架.SLDPRT | 1.50M |
| 33 | 链节B.SLDPRT | 108.33K |
| 34 | 链轮1.sldprt | 255.94K |
| 35 | 链轮3.sldprt | 225.56K |
| 36 | 链轮护罩1.SLDPRT | 158.01K |
| 37 | 链轮护罩2.SLDPRT | 155.23K |
| 38 | 链轮组件1.sldasm | 150.73K |
| 39 | 顶丝6.sldprt | 105.70K |
| 40 | 驱动电机SPG-S9R90GXHCE.SLDPRT | 881.06K |
| 41 | 驱动轴.SLDPRT | 72.61K |
| 42 | 驱动链轮.SLDASM | 146.77K |
| 43 | 驱动链轮.sldprt | 226.22K |
| 44 | 驱动链轮护罩.SLDPRT | 114.83K |
此图纸下载需要51金币
立即下载
发布者
风之韵
创作: 695
粉丝: 23
加入时间：2024-01-17
模型信息
图纸ID：1655626
图纸格式：sldprt,sldasm
文件大小：13.26M
所需金币：51
上传时间：2024-10-30 19:53:53
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
特种链
回转循环输送
托盘上下
托盘输送
包装输送
图纸简介
特种链托盘上下回转循环输送线：
由伺服+减速电机驱动两条循环特种链，带动托盘实现上下回转循环输送；

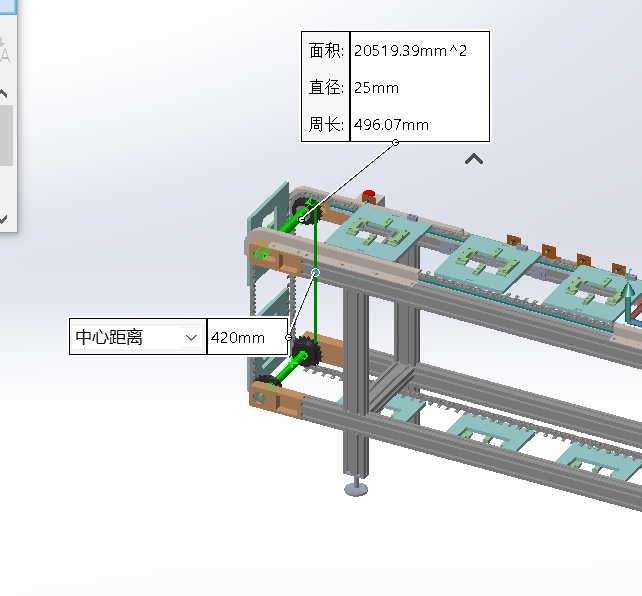

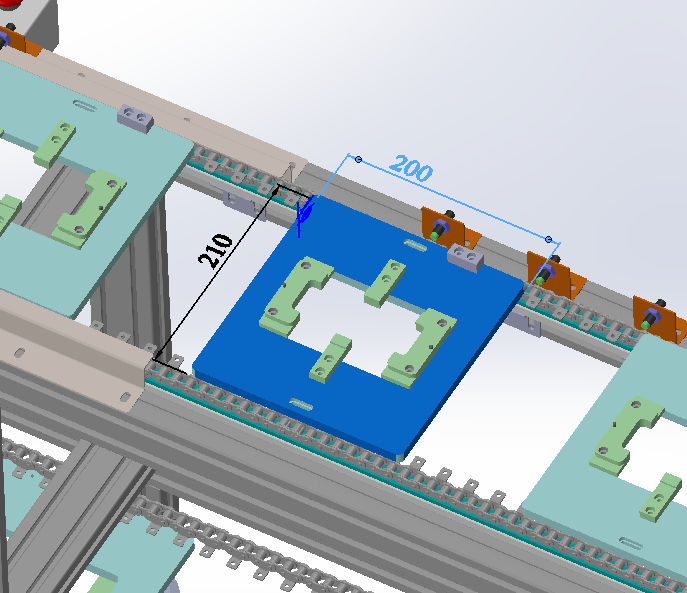

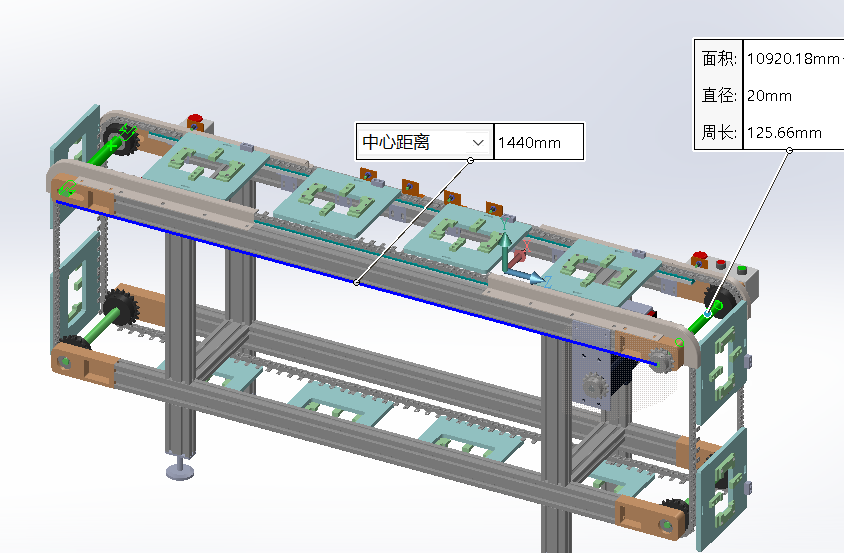

上下循环输送中心距420mm；水平输送中心距离1440mm；托盘长宽210x200mm。
