某90米高硫酸尾气烟囱结构图（ID:1657868）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17305051208657.zip | 1.33M |
| 2 | 某90米高硫酸尾气烟囱结构图.dwg | 3.12M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.37M
所需金币：50
上传时间：2024-11-02 07:52:01
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：某90米高硫酸尾气烟囱结构图
图纸包括：

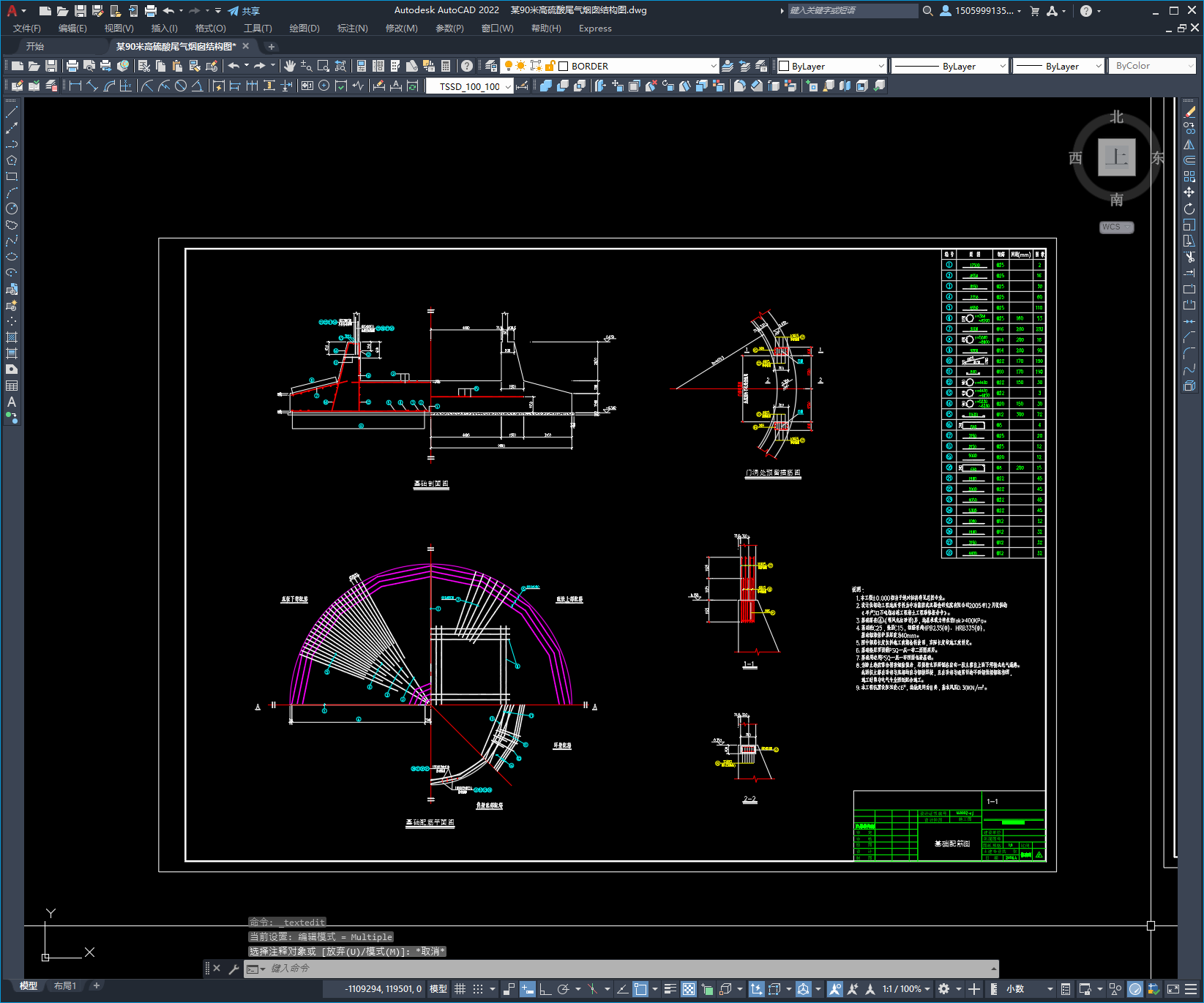

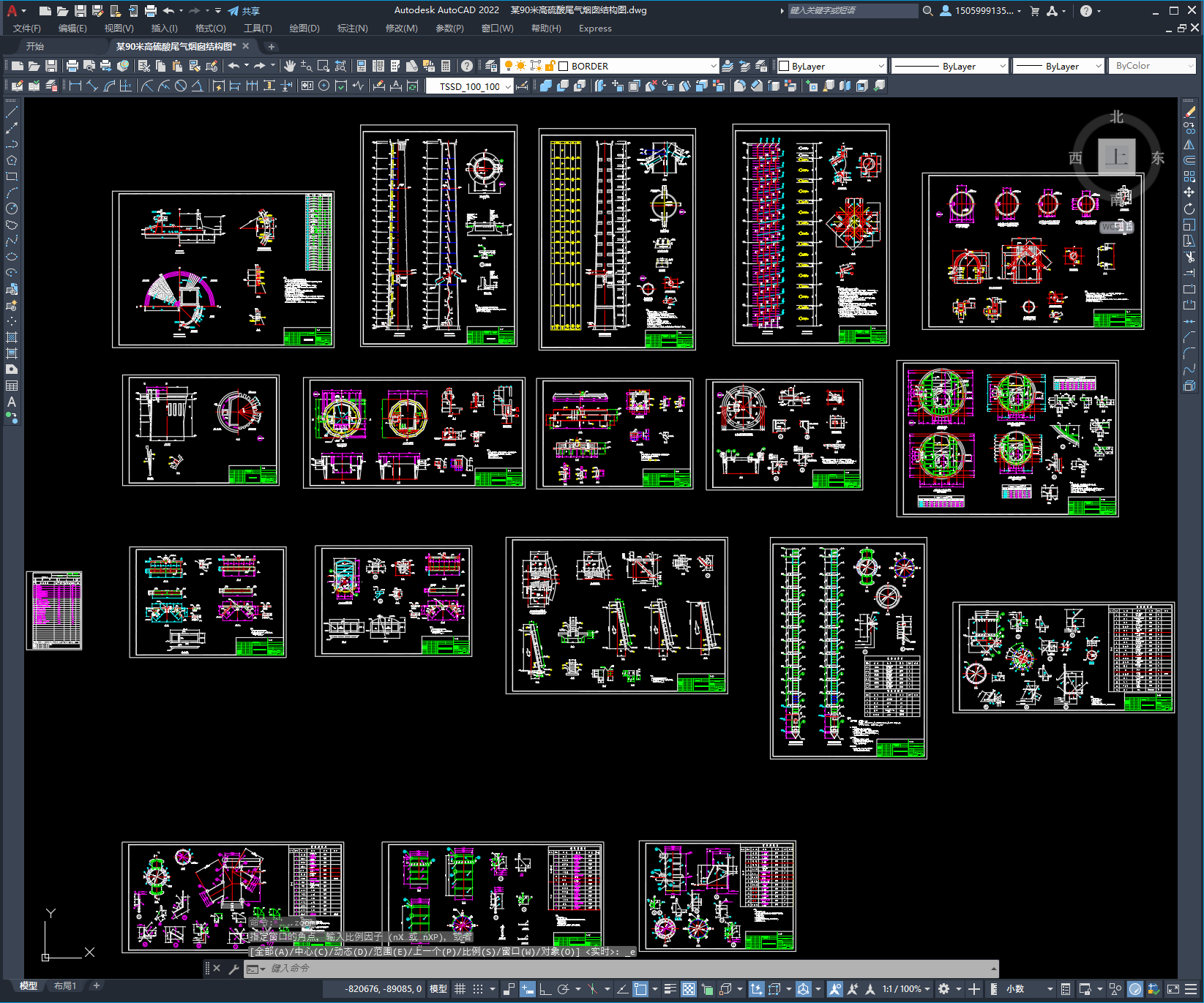

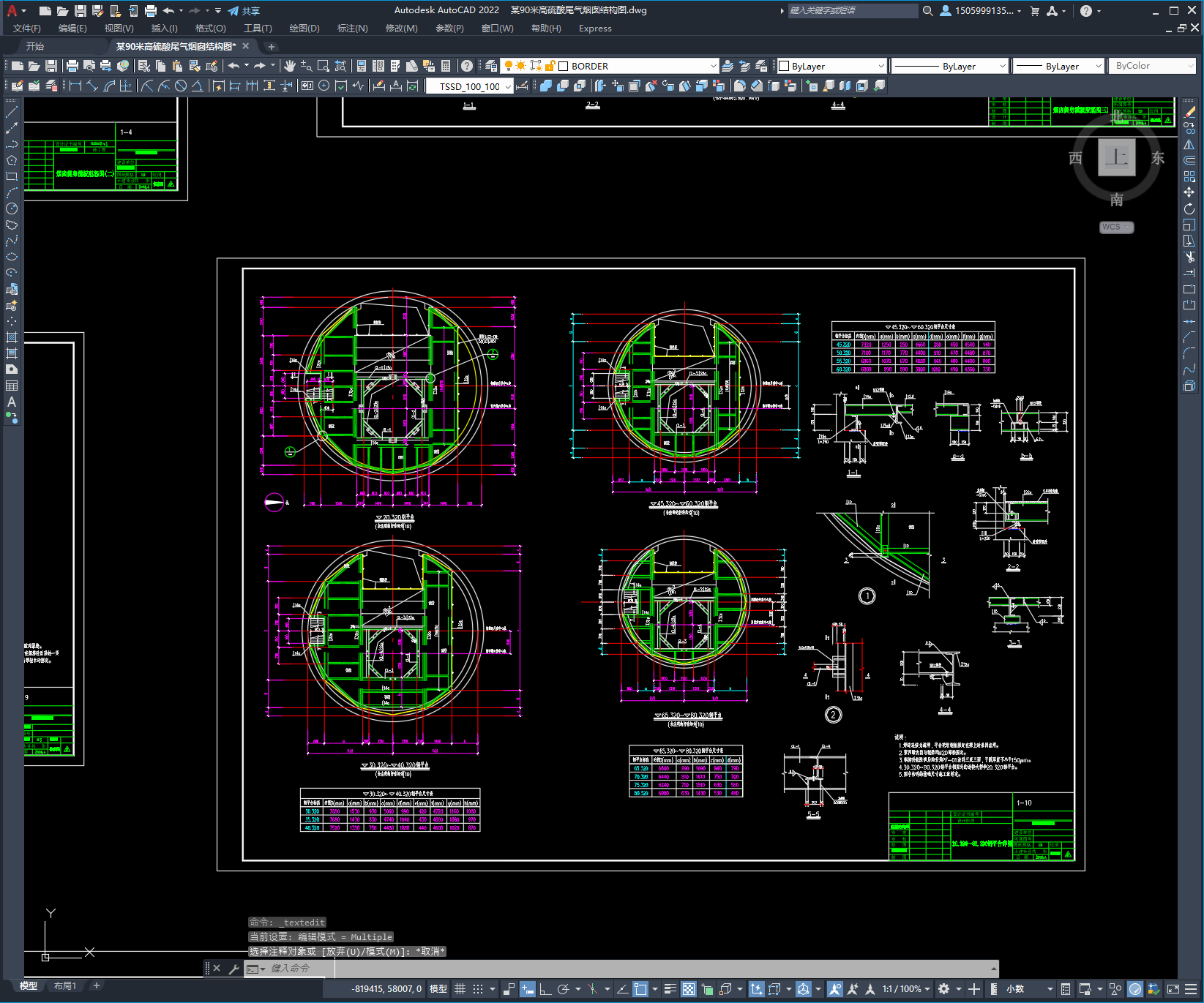

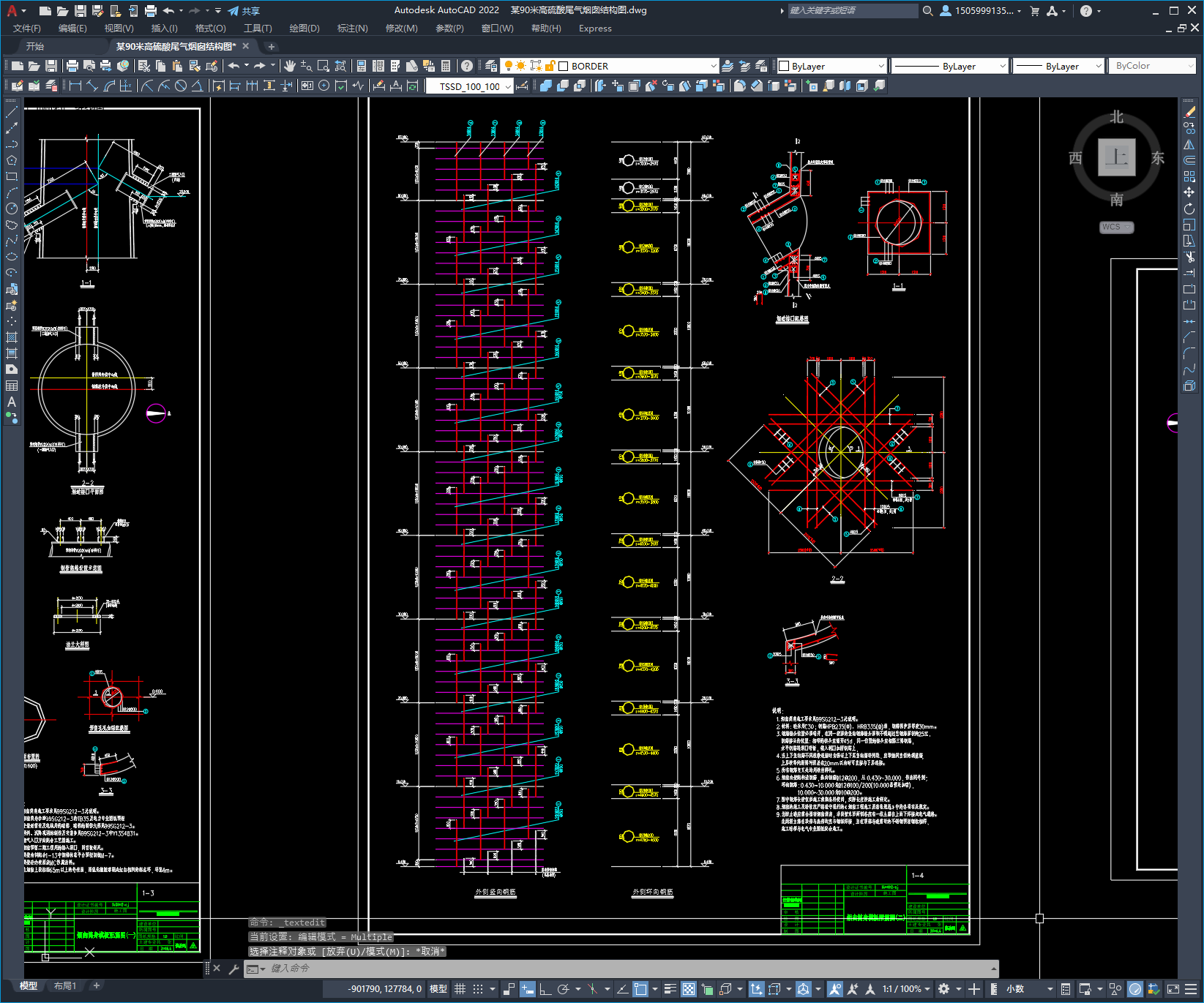

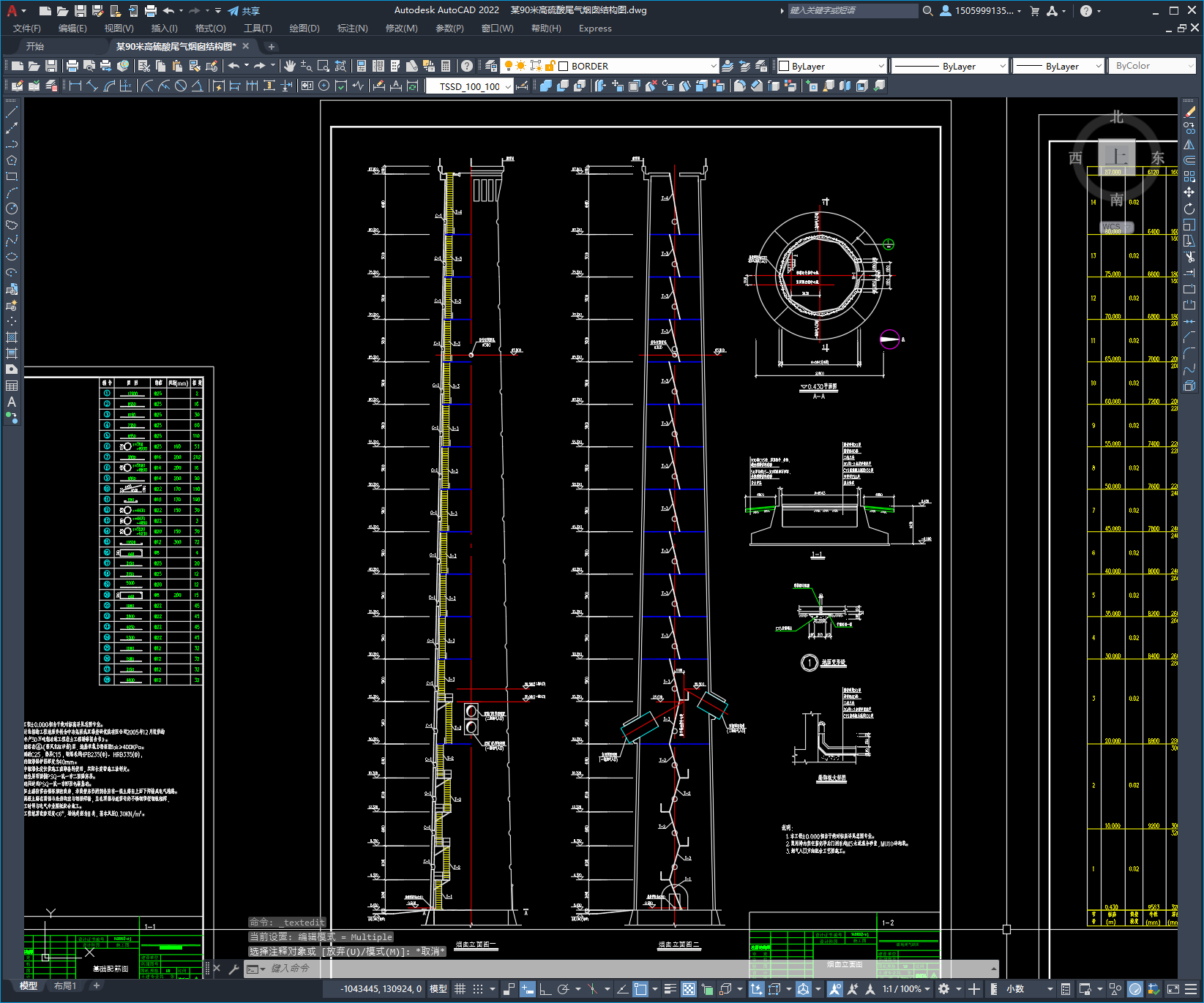

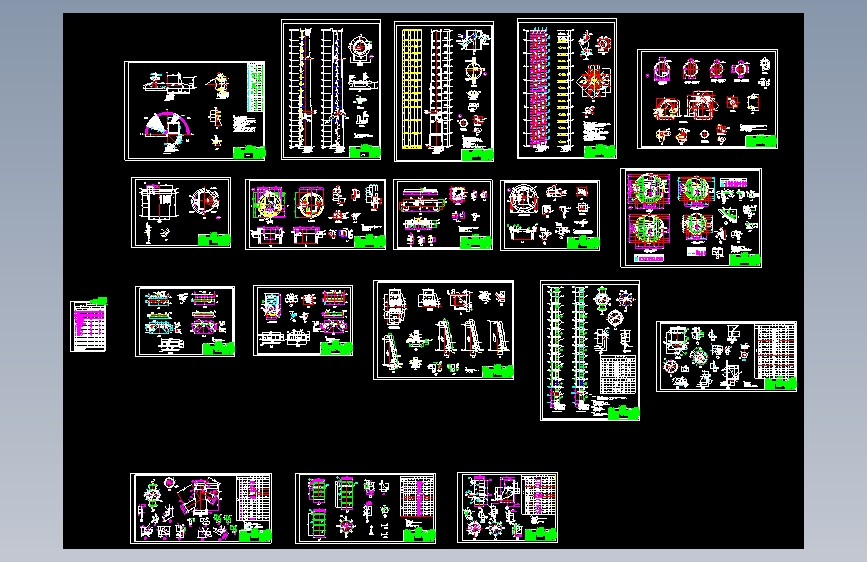

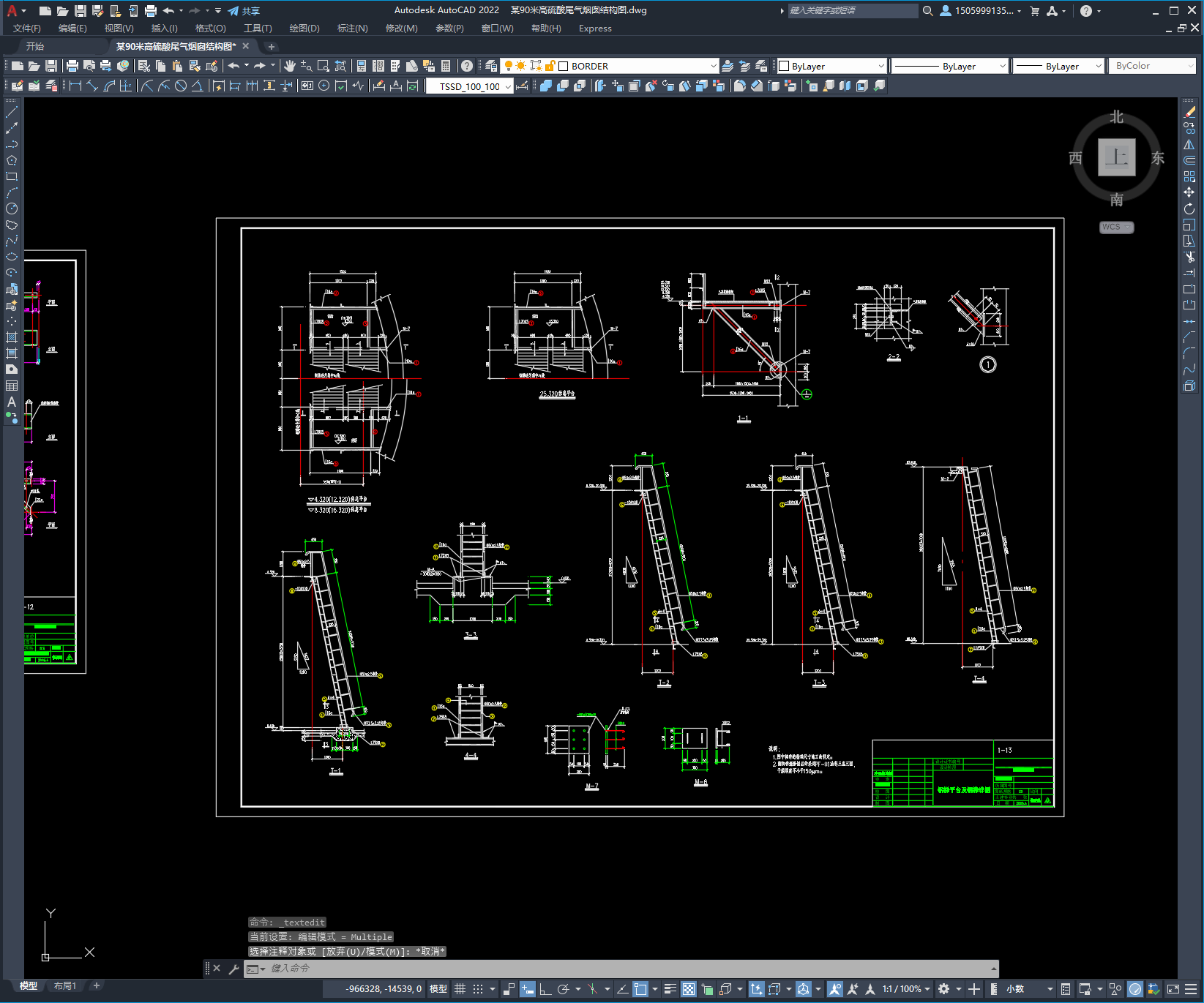

基础配筋图、烟囱立面图、烟囱筒身模板配筋图、筒首立面图、楼面模板配筋图、楼面L-1、2配筋图、筒顶平台排水及防腐构造图、钢平台详图、钢梁GL-1～4详图、钢梯平台及钢梯详图、聚丙稀内筒立面图、底部锥体 P-1详图、中部筒体详图、顶部筒体详图共18张图纸。
