包装车间输送物料方案（ID:1659944）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17307225193600.zip | 2.57M |
| 2 | 包装车间输送物料方案.dwg | 3.07M |
此图纸下载需要48金币
立即下载
发布者
风之韵
创作: 623
粉丝: 17
加入时间：2024-01-17
模型信息
图纸格式：dwg
文件大小：2.63M
所需金币：48
上传时间：2024-11-04 20:15:20
是否可编辑：可修改，包括参数
版本：AutoCAD 2013
标签
烘干机
输送线
图纸简介
方案说明：
1、此方案根据现场实际情况和车间使用部门要求设计；

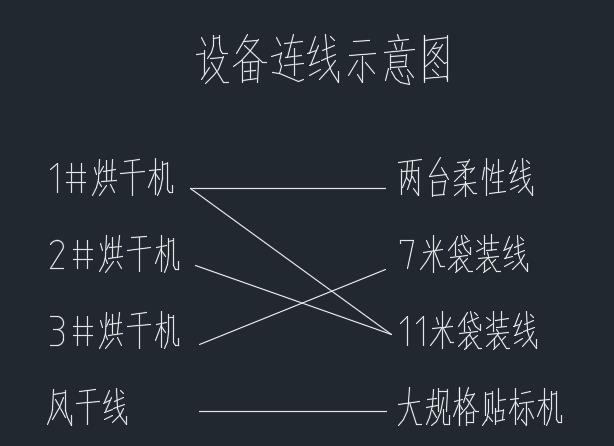

2、整体方案包括3台烘干机和1台烘干机至最终烘干机烘干机连线方案；
3、现场只有1#和2#烘干机，其余一台烘干机和风干线均为预留位置，本方案尺寸可能与安装后有偏差，以实际安装后尺寸为准，本方案尺寸只做参考；

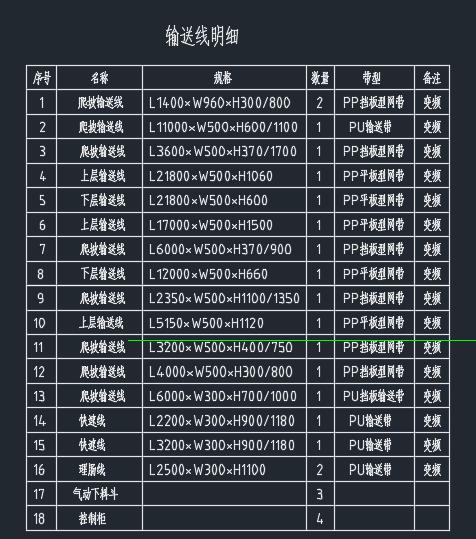

4、每条线尺寸及其它参数见输送线明细表，尺寸为暂定尺寸，实际尺寸以现场安装后尺寸为准；
5、每套输送连线末端均设有控制柜一套，共四套，控制柜设有自动联控和单个控制功能；

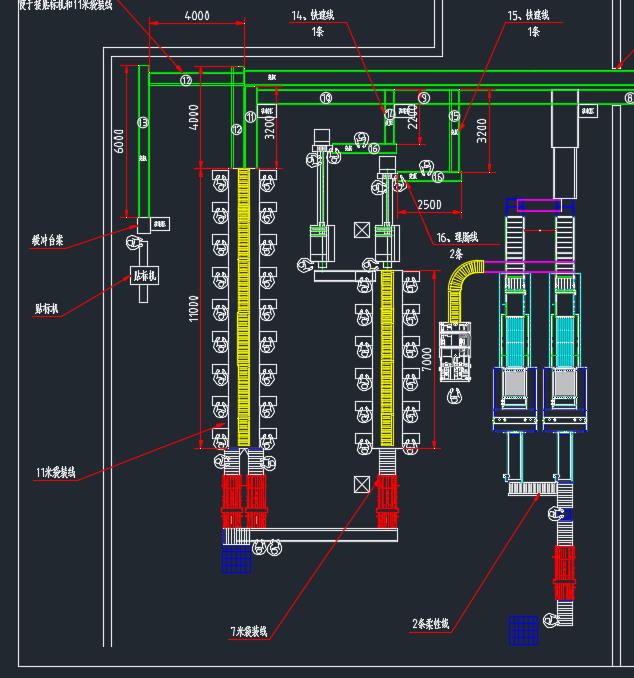

6、绿色线条为本方案设计输送线。
