某消防水池结构图（ID:1670661）

人与自然 / 自然 / 某消防水池结构图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17313188514108.zip	401.34K
2	某消防水池结构图.dwg	987.10K

此图纸下载需要40金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：410.97KB

所需金币：40

上传时间：2024-11-11 23:12:56

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

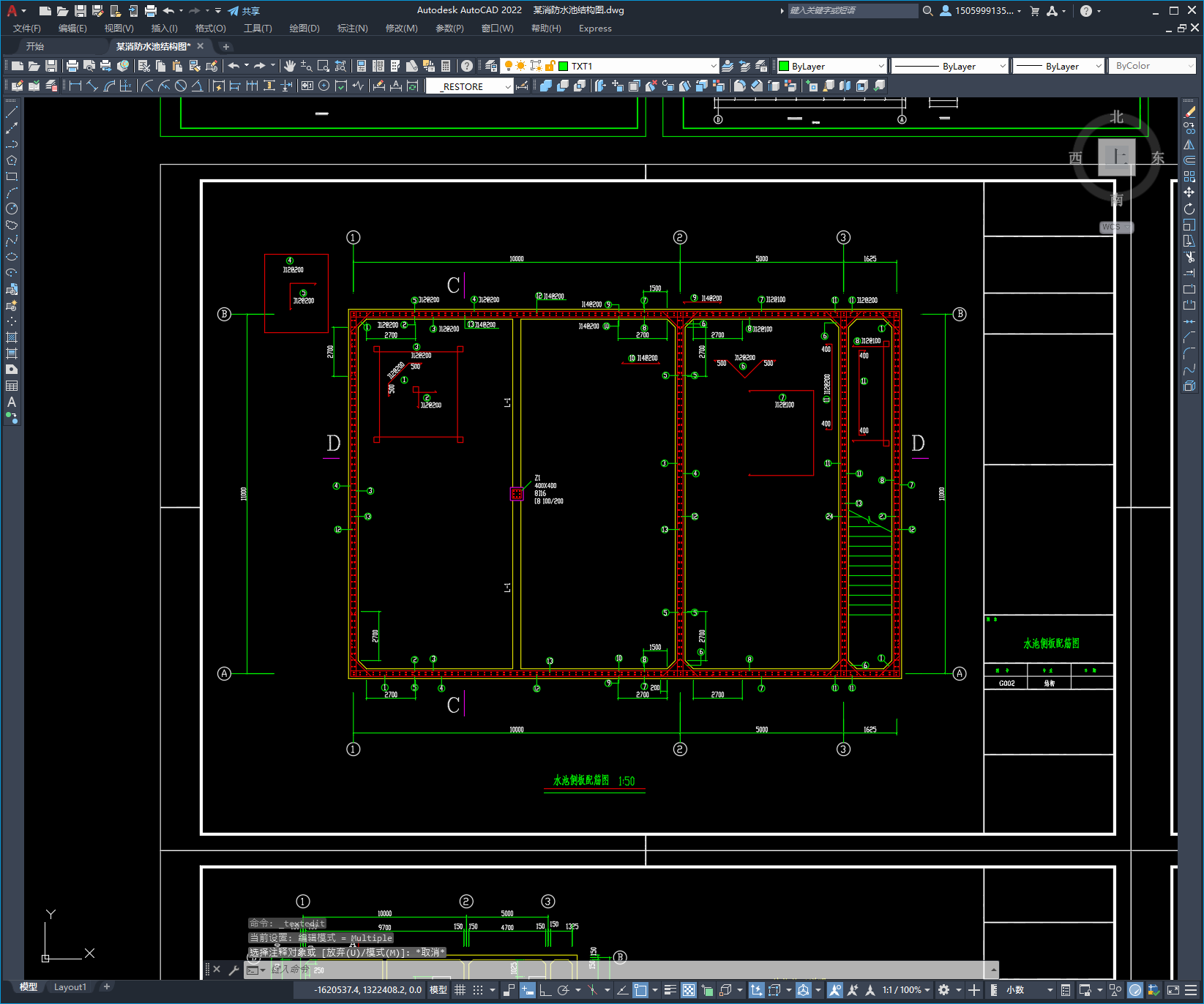

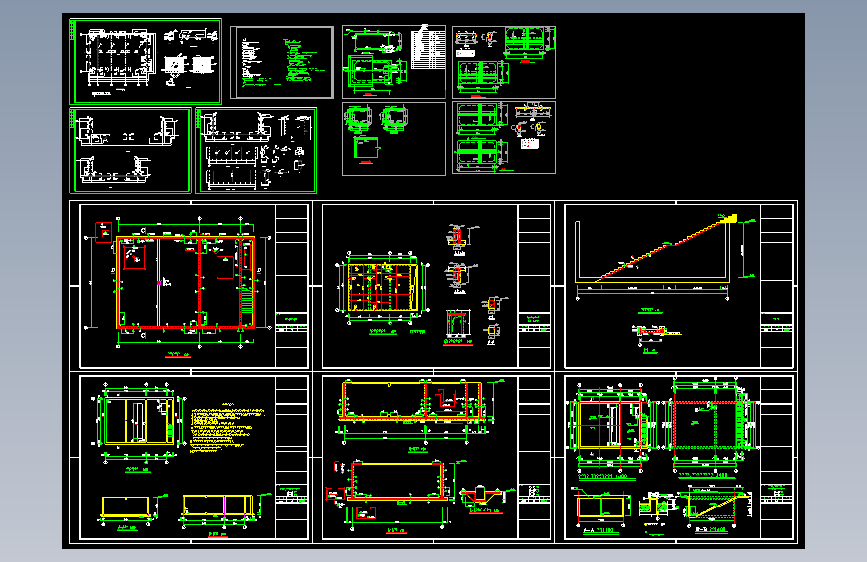

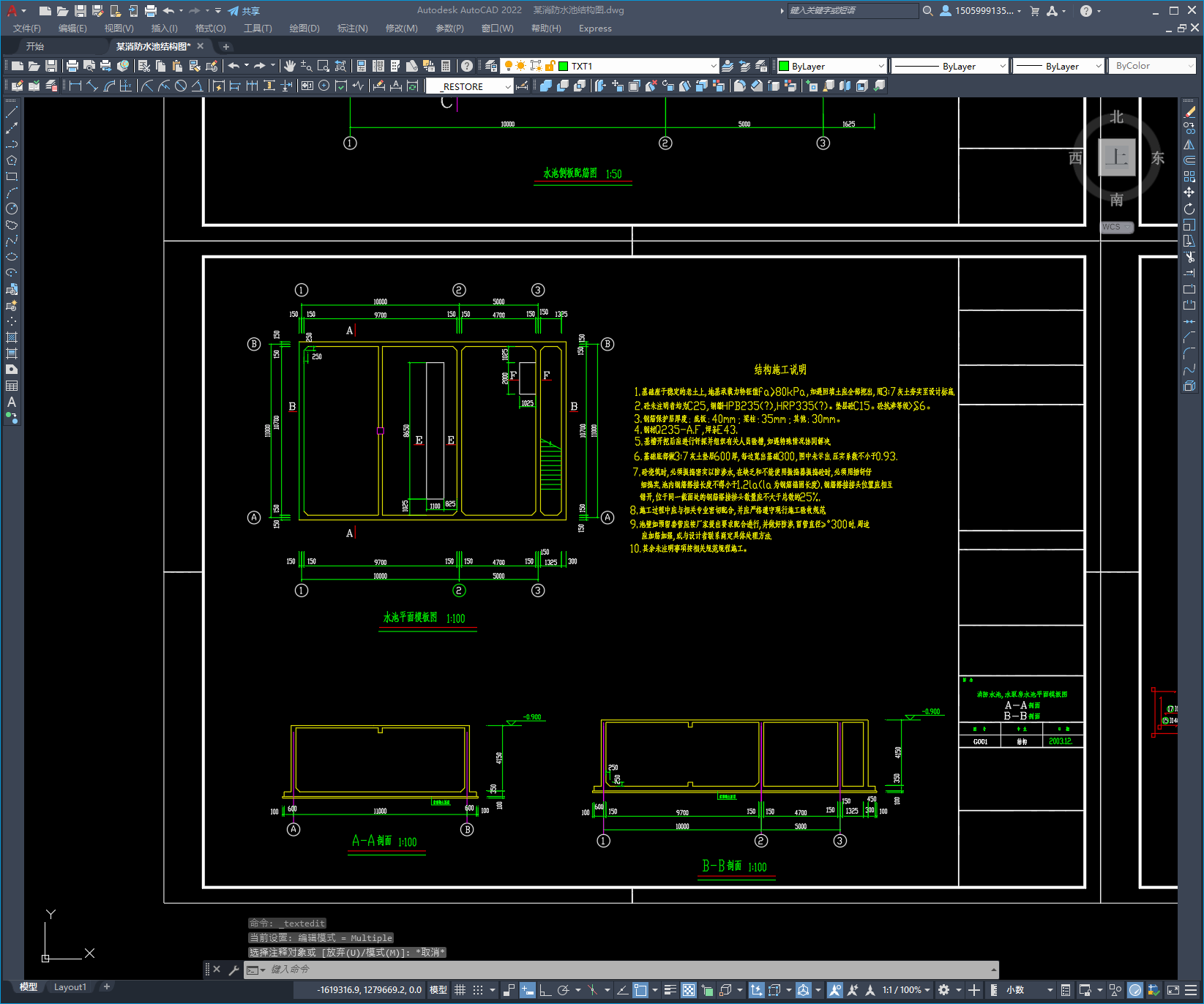

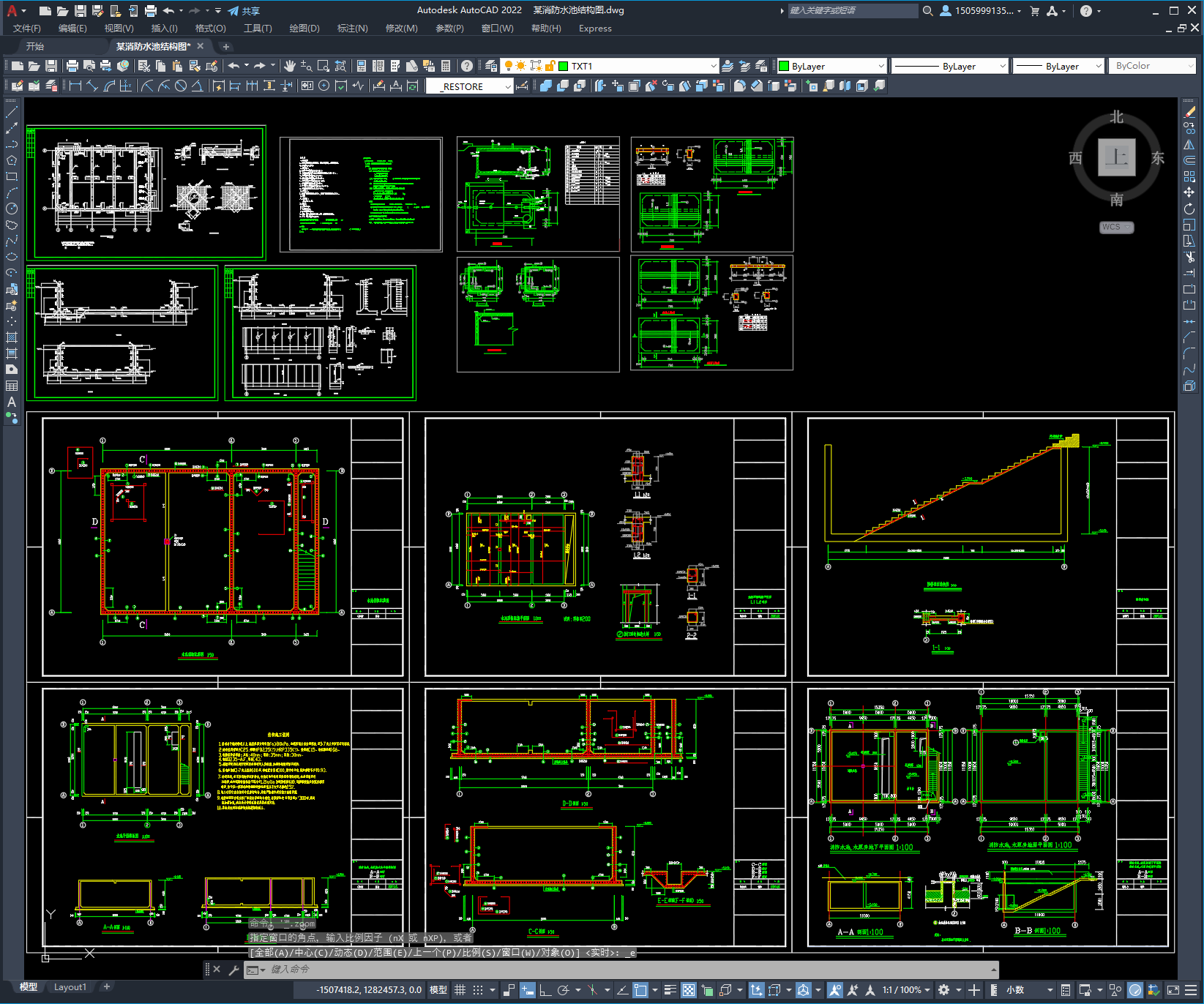

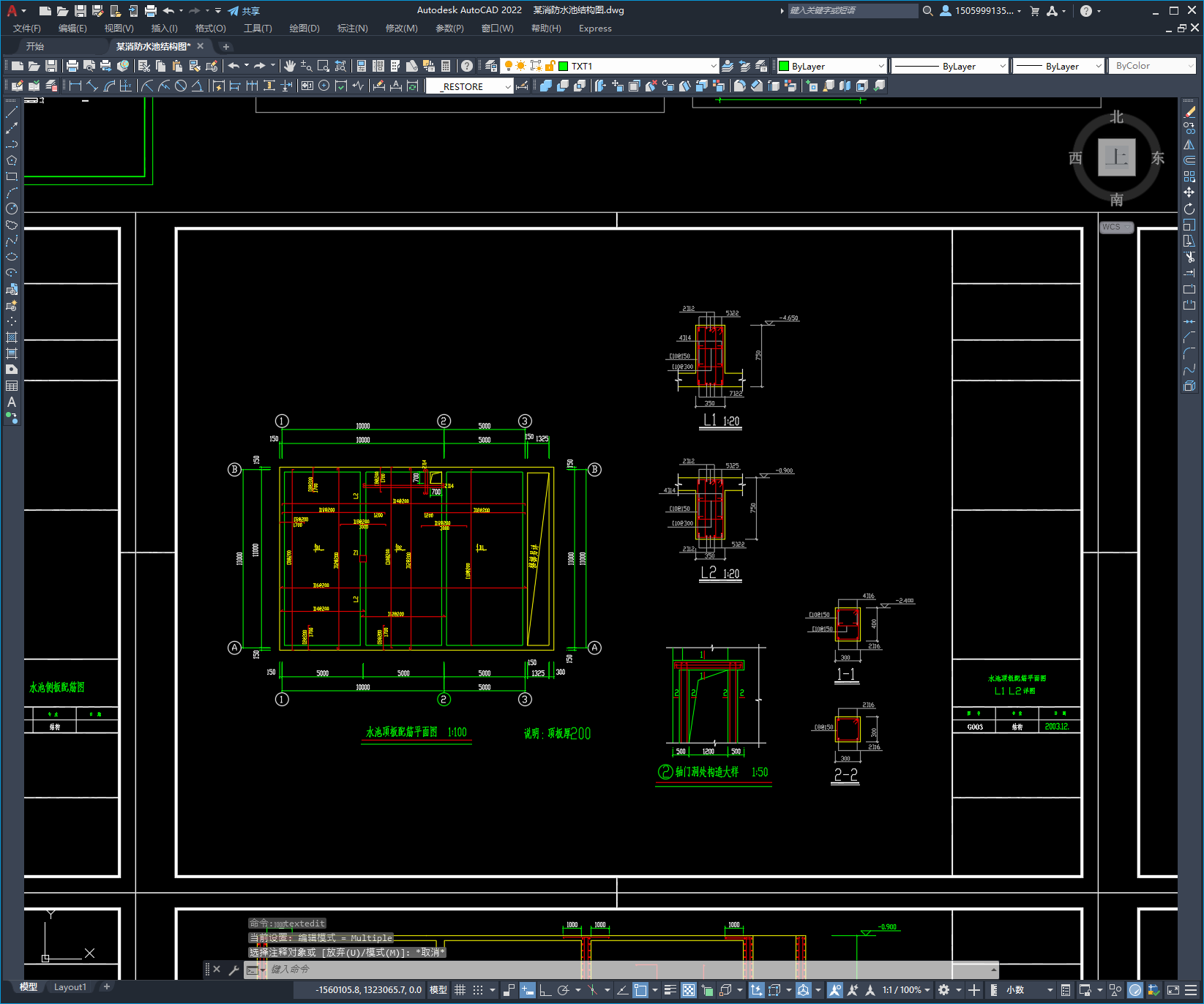

　　本次设计为：某消防水池结构图　　本图为钢筋混凝土矩形清水池。适用于贮盛常温、无侵蚀性的水。　　适用条件：6度地区。　　池顶活荷载标准值取5.0KN/m，池边活荷载标准值取5.0KN/m。　　图纸包括：　　总说明、水池侧板配筋图、水池平面模板图、消防水池,水泵房地下平面图、消防水池,水泵房地面平面图、楼梯剖面结构图、水池顶板配筋平面图、门洞处构造大样、池底板下层钢筋、池底板上层钢筋共14张图纸。
