卡套的冲压模具设计（ID:1690180）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17326747172420.rar | 369.21K |

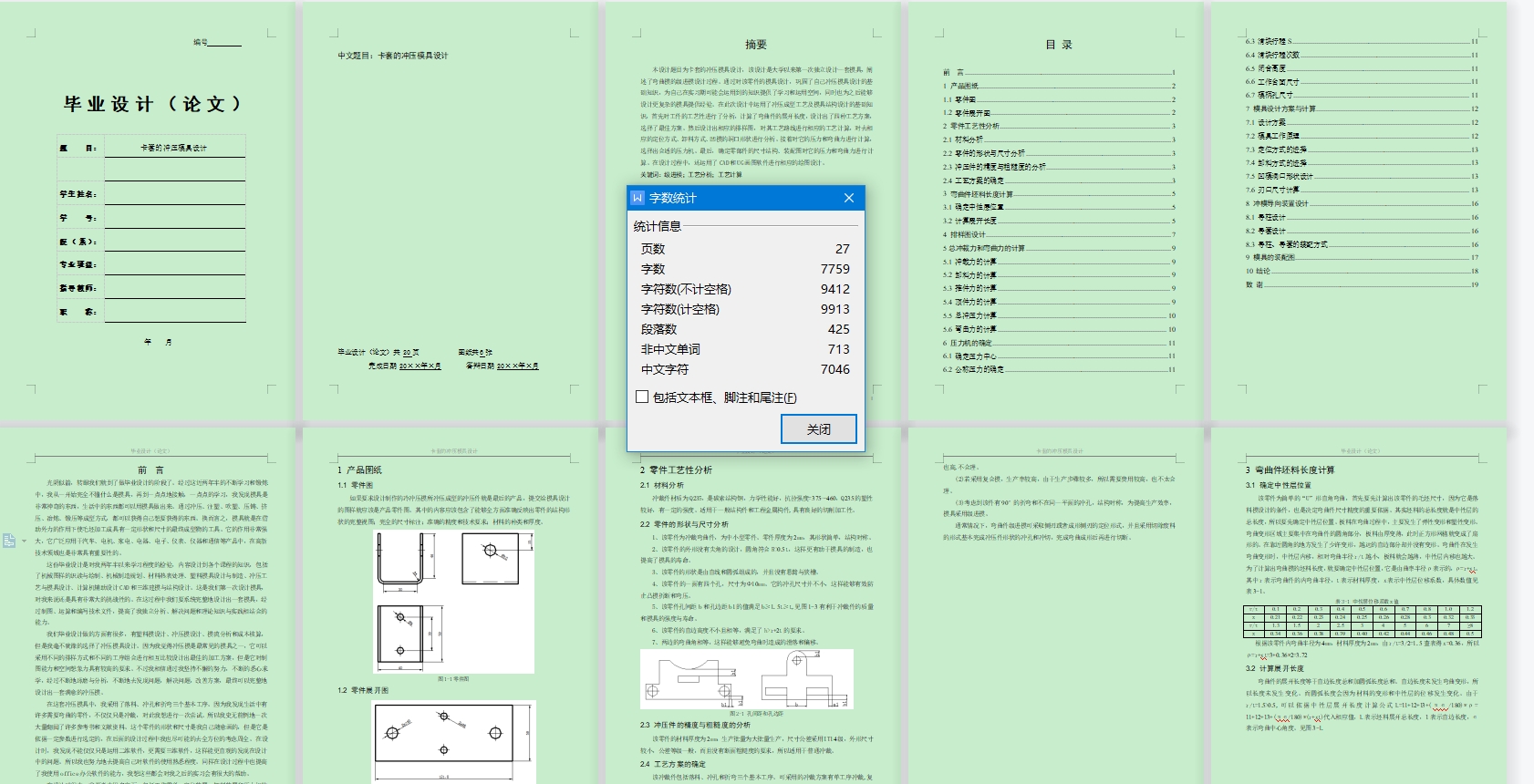

| 2 | 卡套的冲压模具设计.doc | 290.49K |

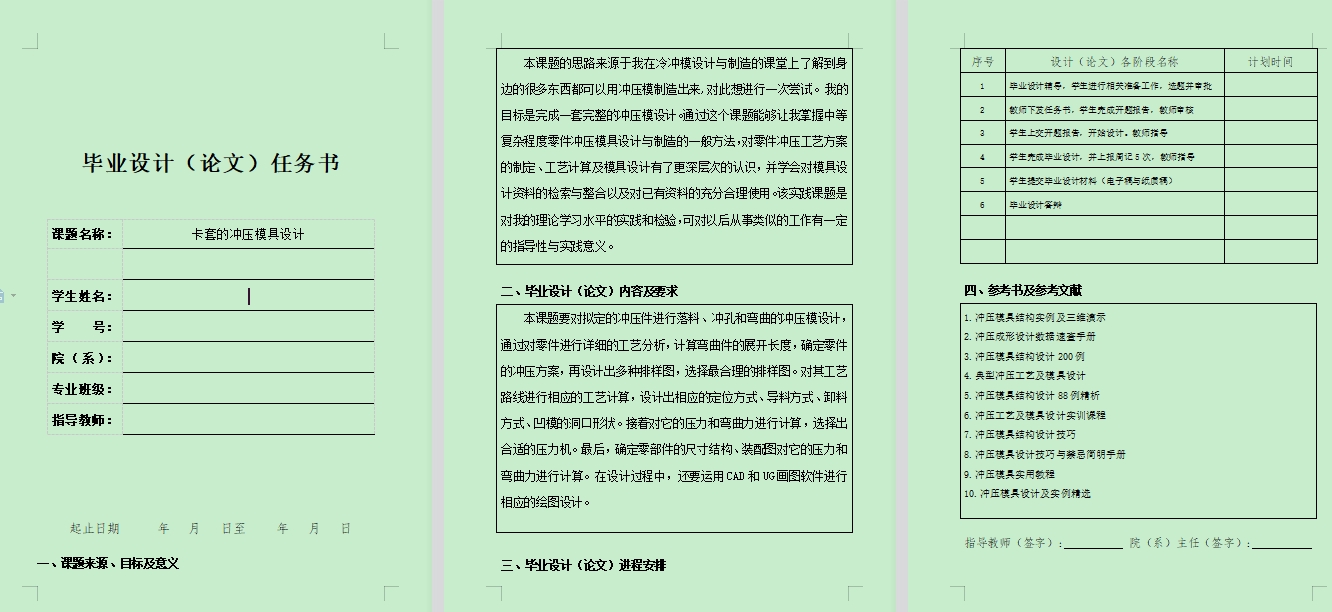

| 3 | 任务书.doc | 25.00K |

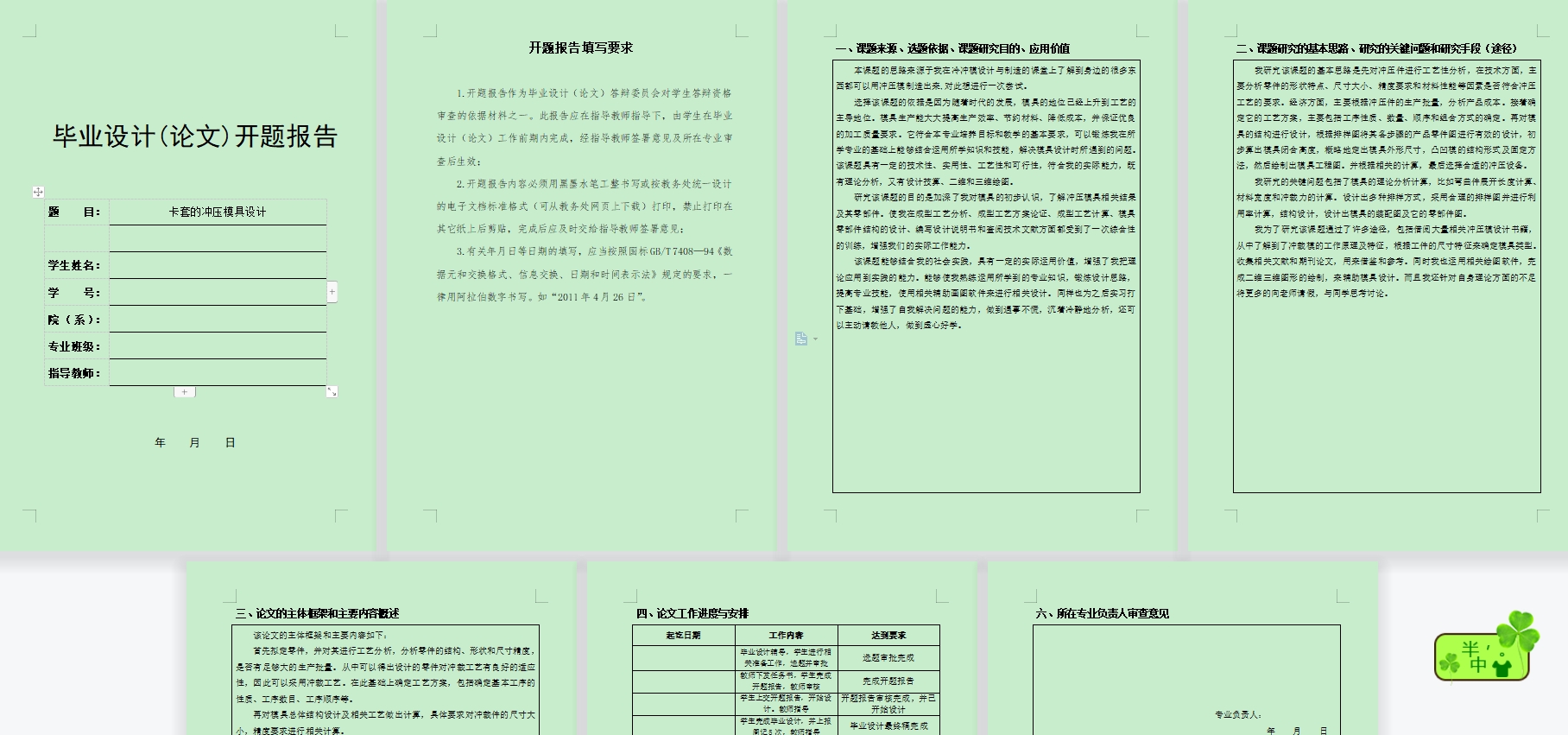

| 4 | 开题报告.doc | 44.00K |

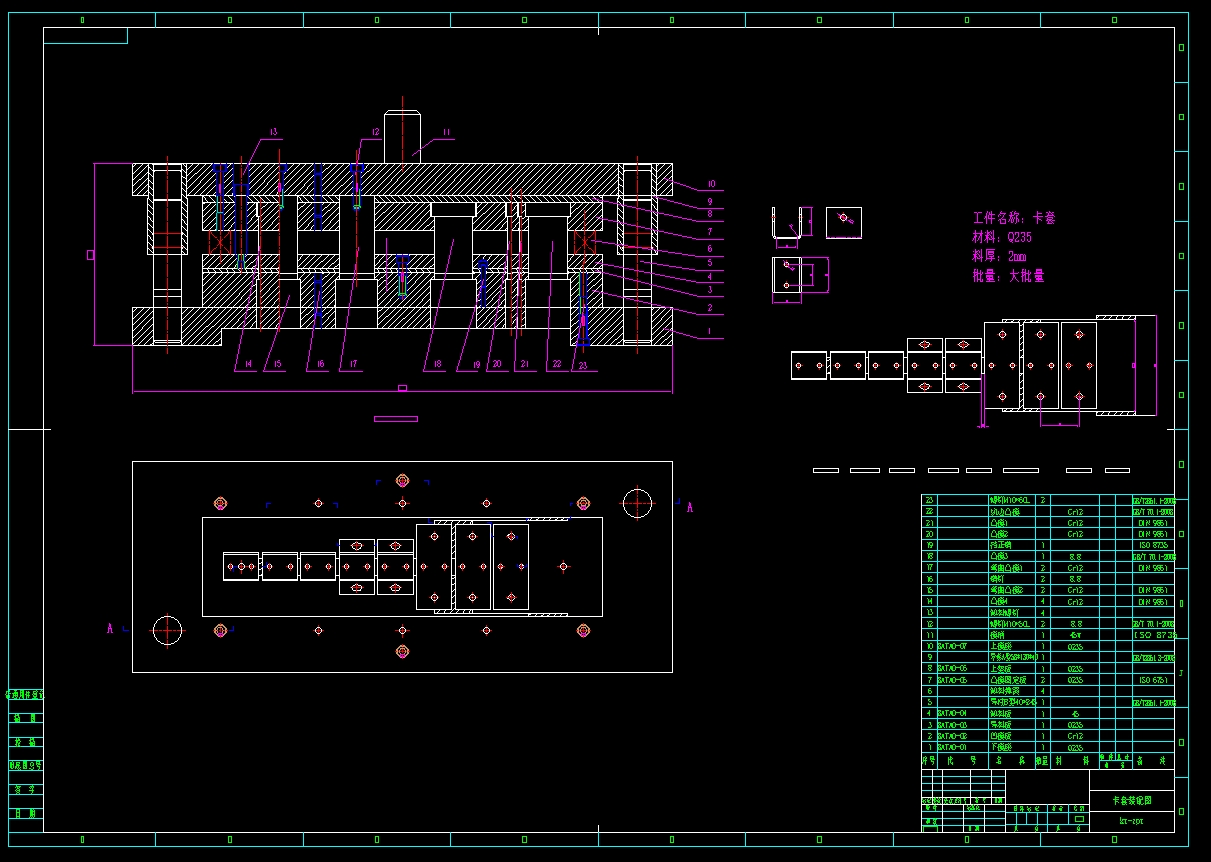

| 5 | 装配图.dwg | 277.38K |
此图纸下载需要100金币
立即下载
发布者
火星上的冷风
创作: 312
粉丝: 18
加入时间：2023-05-25
模型信息
图纸格式：dwg
文件大小：378.07KB
所需金币：100
上传时间：2024-11-27 10:31:58
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介

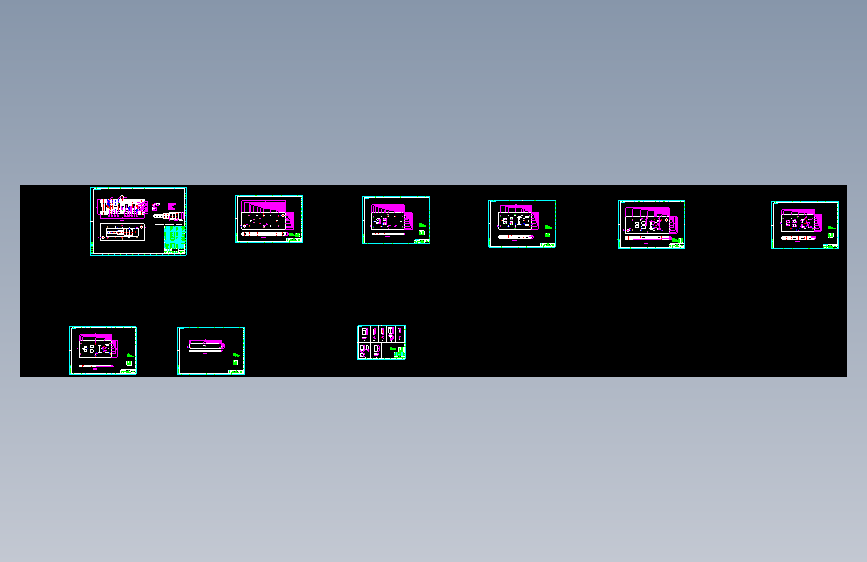

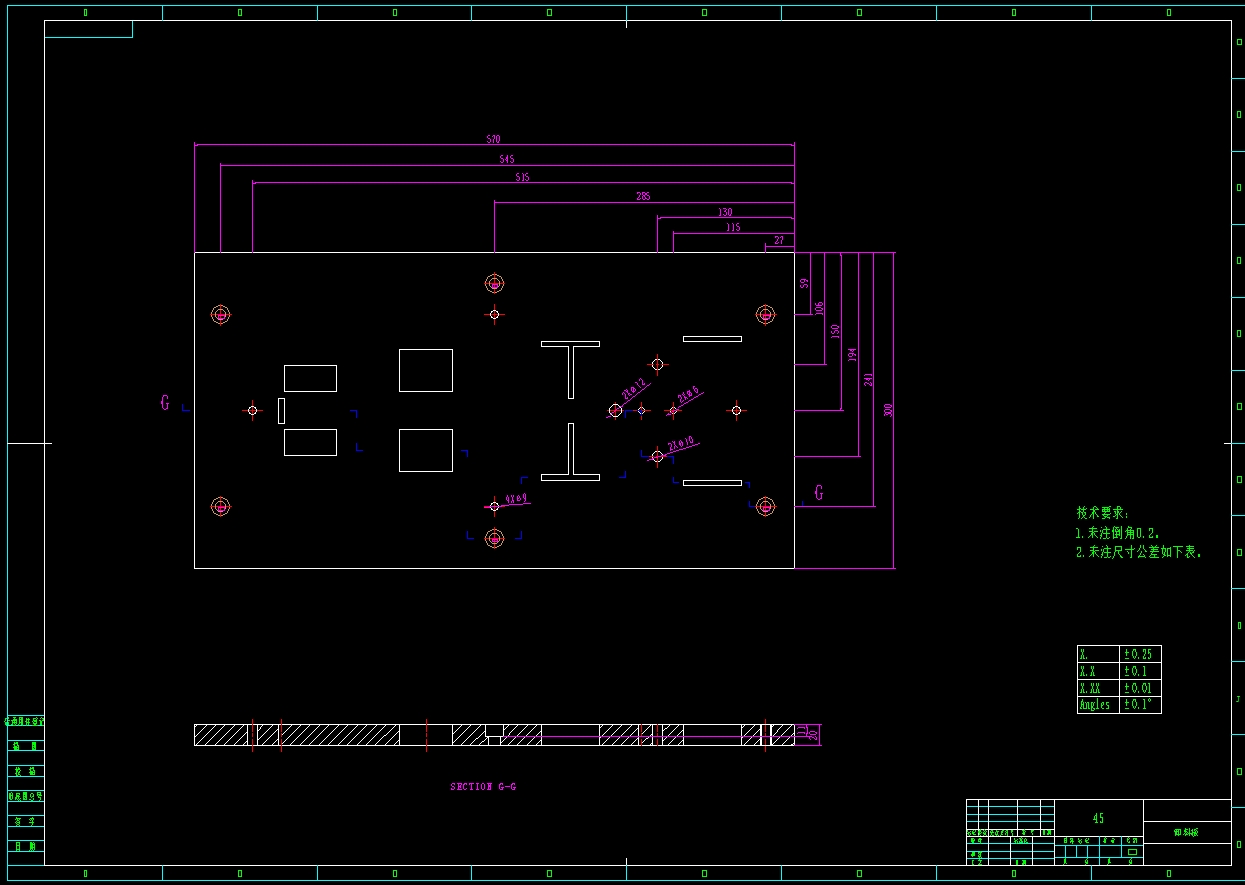

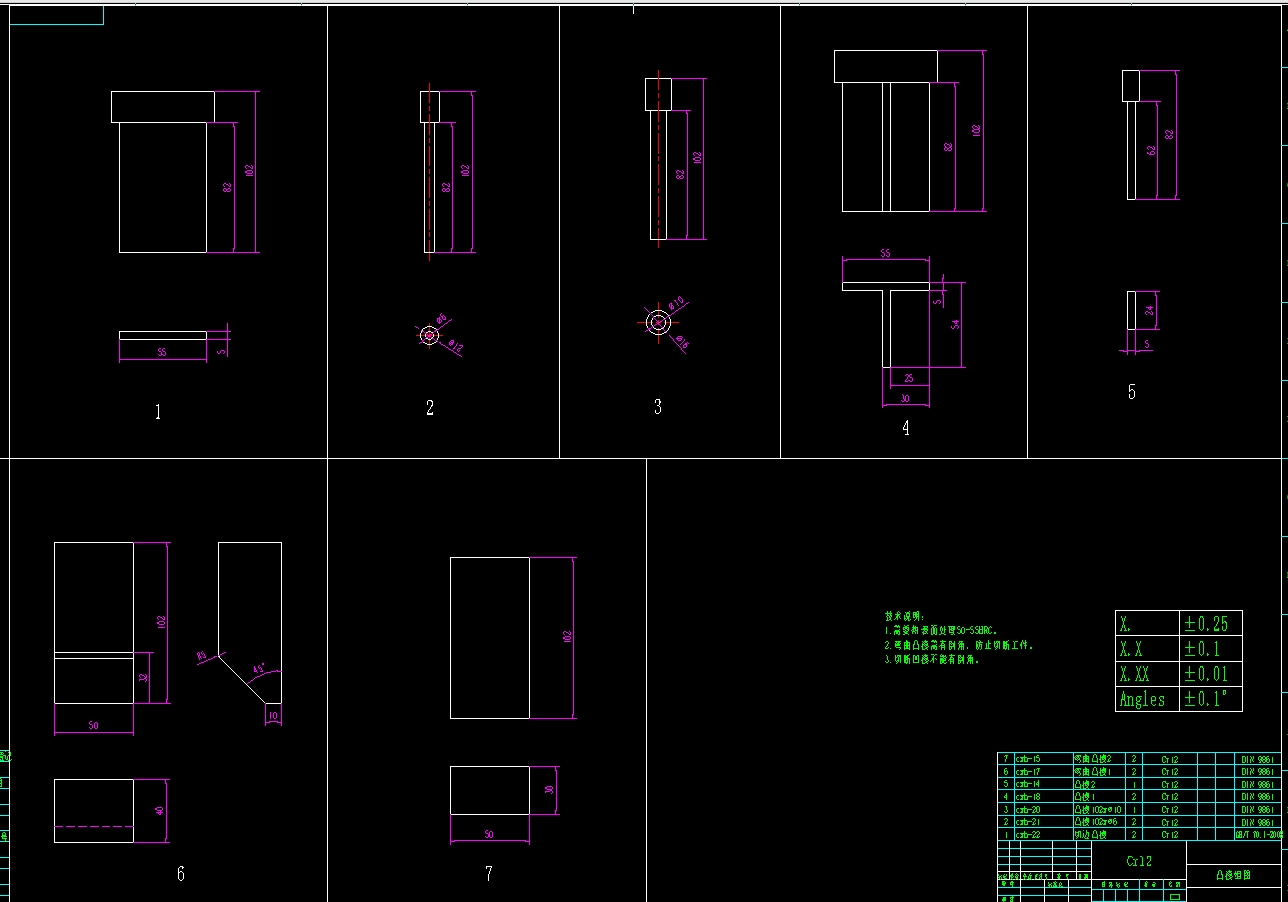

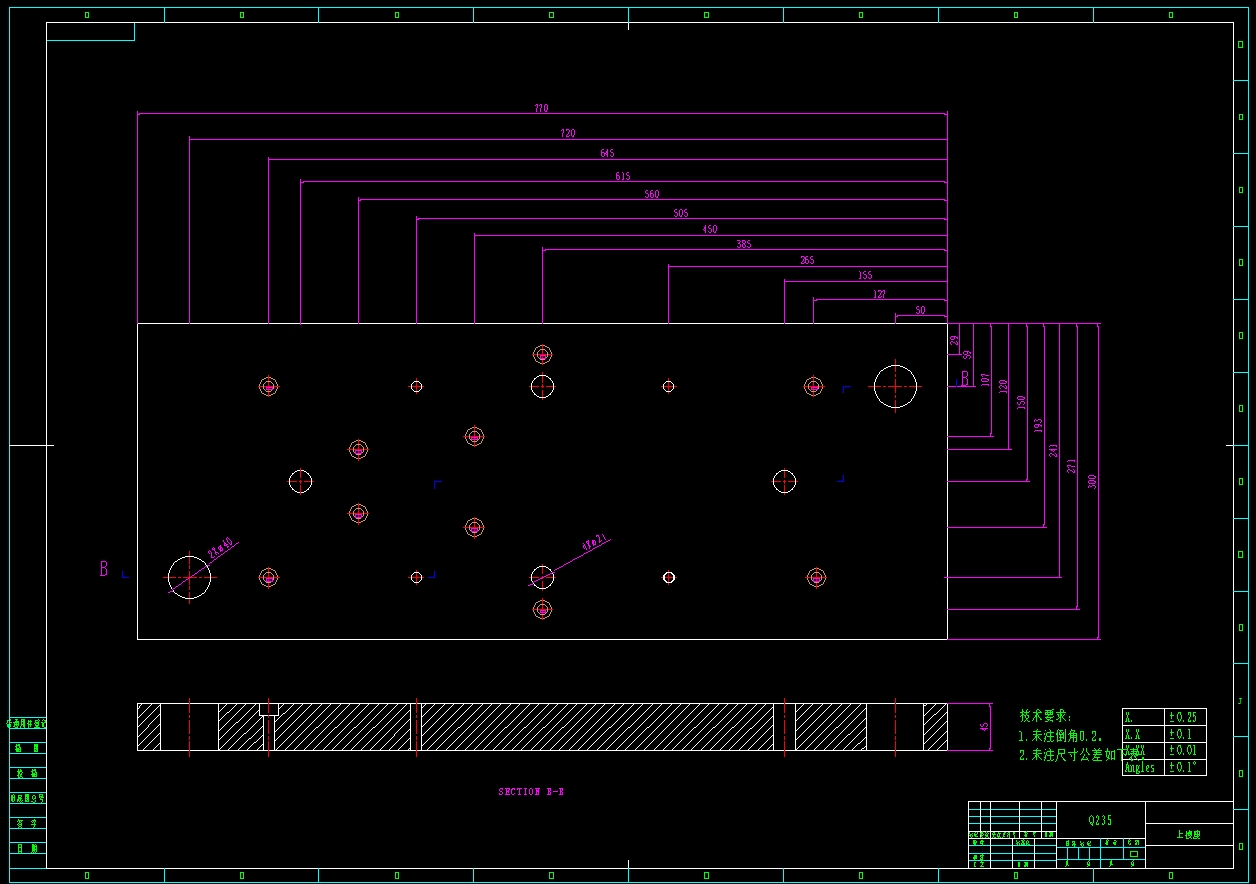

本设计题目为卡套的冲压模具设计，该设计是大学以来第一次独立设计一套模具，阐述了弯曲模的级进模设计过程。通过对该零件的模具设计，巩固了自己冲压模具设计的基础知识，为自己在实习期可能会运用到的知识提供了学习和运用空间，同时也为之后能够设计更复杂的模具提供经验。在此次设计中运用了冲压成型工艺及模具结构设计的基础知识，首先对工件的工艺性进行了分析，计算了弯曲件的展开长度，设计出了四种工艺方案，选择了最佳方案。然后设计出相应的排样图，对其工艺路线进行相应的工艺计算，对去相应的定位方式、卸料方式、凹模的洞口形状进行分析。接着对它的压力和弯曲力进行计算，选择出合适的压力机。最后，确定零部件的尺寸结构、装配图
