某金矿选冶厂厂房结构图（ID:1690791）

建筑设施 / 办公厂房 / 某金矿选冶厂厂房结构图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17327525655507.zip	913.53K
2	某金矿选冶厂厂房结构图.dwg	2.87M

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 9

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：935.46KB

所需金币：50

上传时间：2024-11-28 08:09:25

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

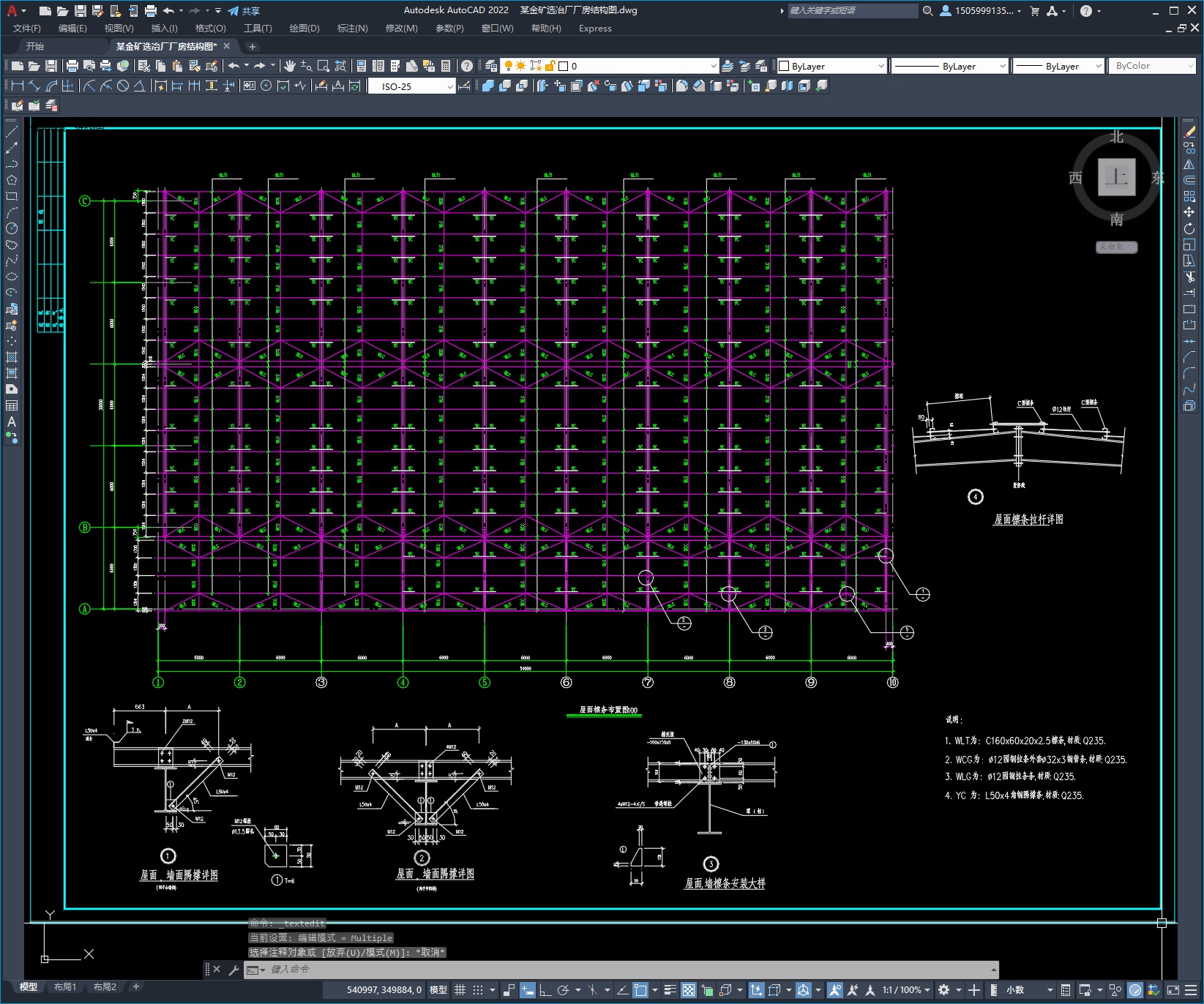

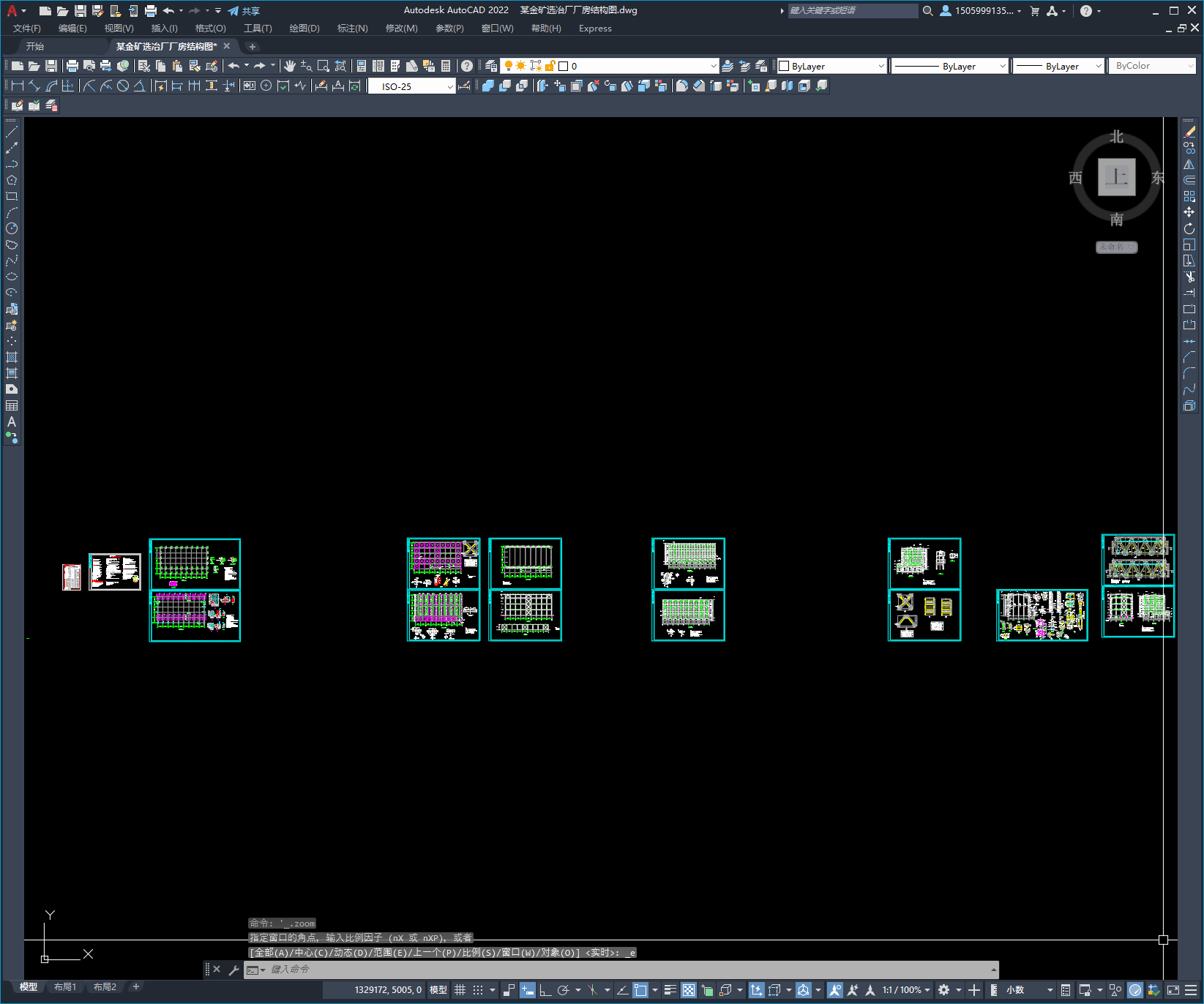

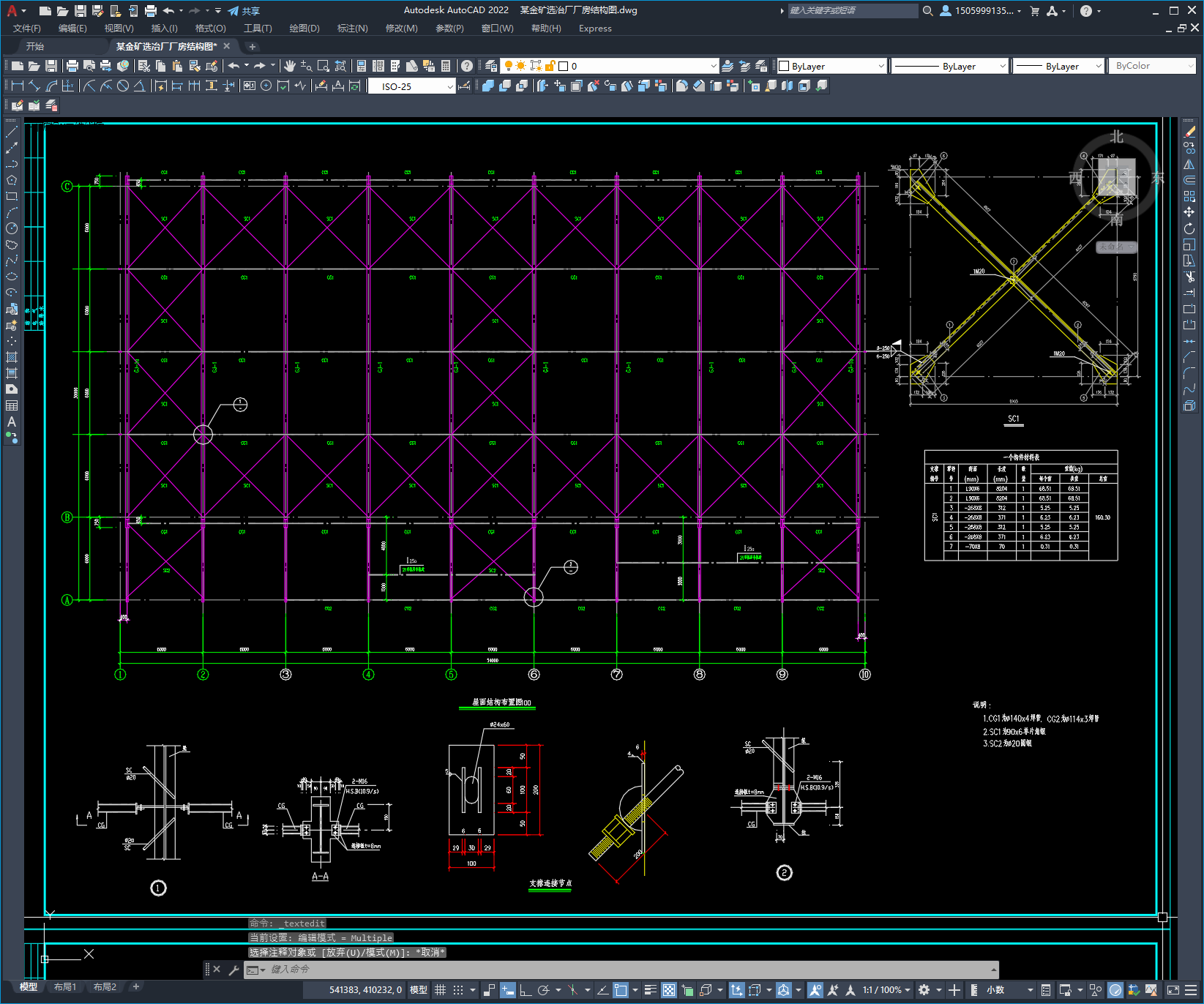

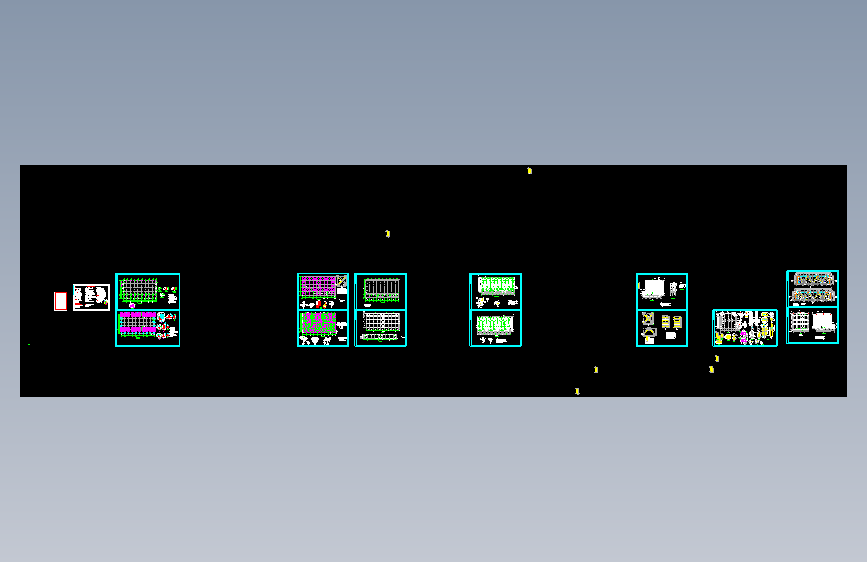

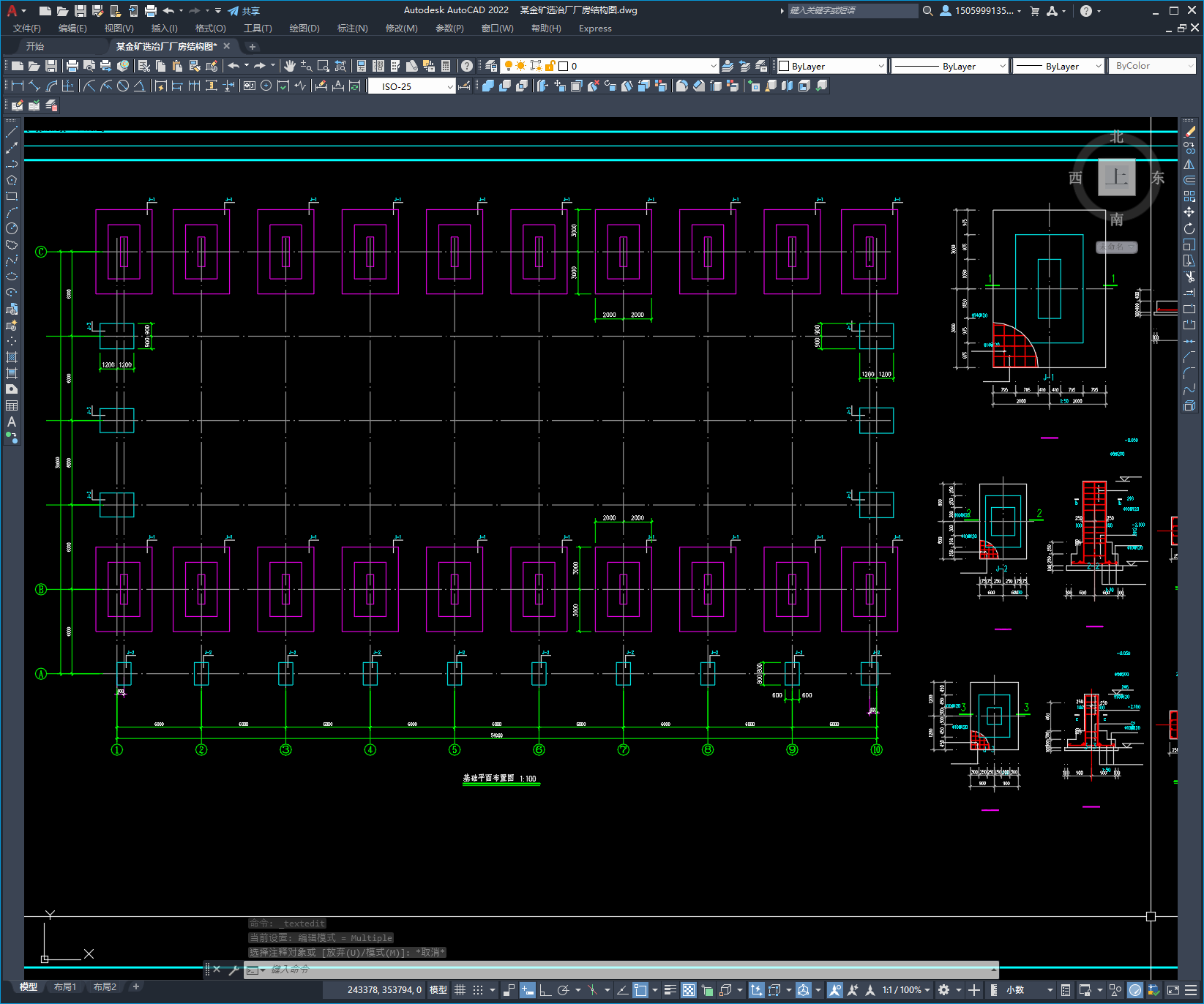

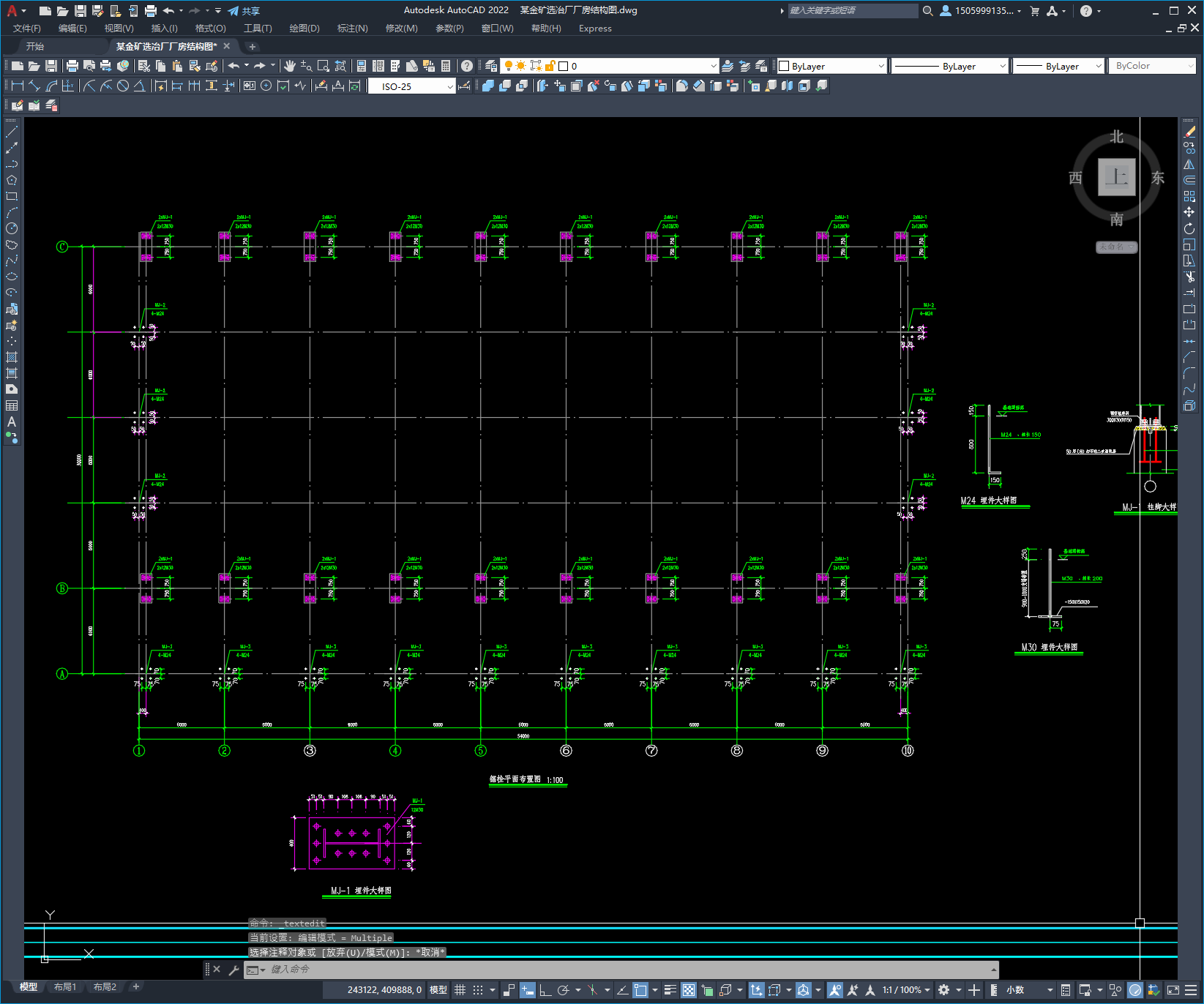

　　本次设计为：某金矿选冶厂厂房结构图　　地震设防烈度为7度,设计基本地震加速度值为0.10g,第二组。　　雪荷载：0.25KN/㎡　　风荷载基本风压：0.40KN/㎡　　吊车荷载：32/5t桥式吊车一台　　本工程长54m，宽24m。　　图纸包括：　　结构设计总说明、厂房柱基础锚栓图、厂房柱基础图、吊车梁结构布置图、屋面结构布置图、屋面檩条布置图、A、B、C轴支撑布置图、A、B轴墙面檩条布置图、C轴墙面檩条布置图、1轴墙面檩条布置图、1,10轴支撑布置图、10轴墙面檩条布置图、GJ详图、DCSC吊车制动桁架吊车梁及连接大样图、ZC详图共14张图纸。
