某单层椭球壳结构施工图（ID:1690795）

机械设备 / 钢结构支架 / 某单层椭球壳结构施工图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17327534423265.zip	3.06M
2	1.dwg	413.07K
3	2.dwg	1.30M
4	3.dwg	1.94M

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 9

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：3.13M

所需金币：50

上传时间：2024-11-28 08:24:03

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

图纸简介

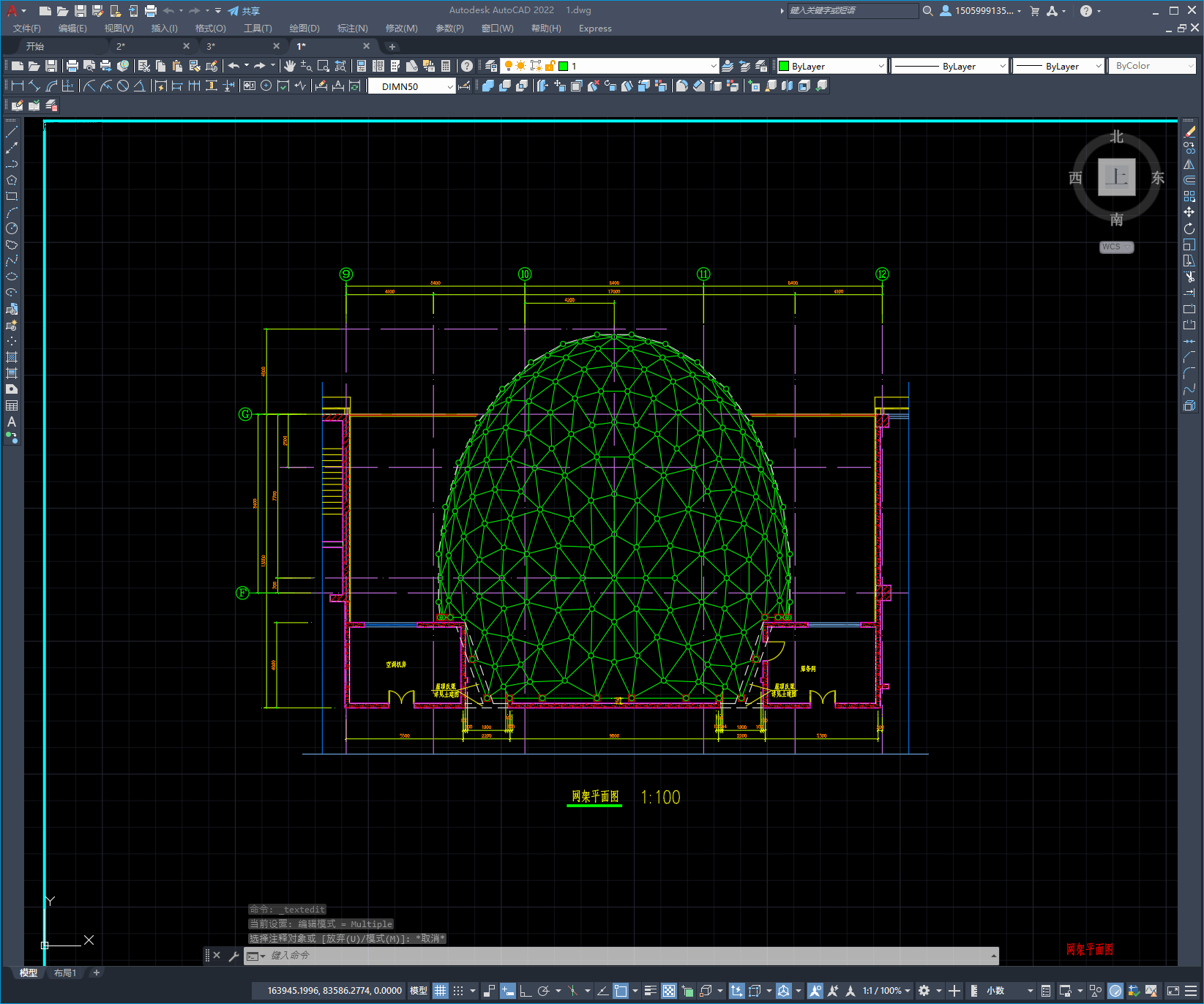

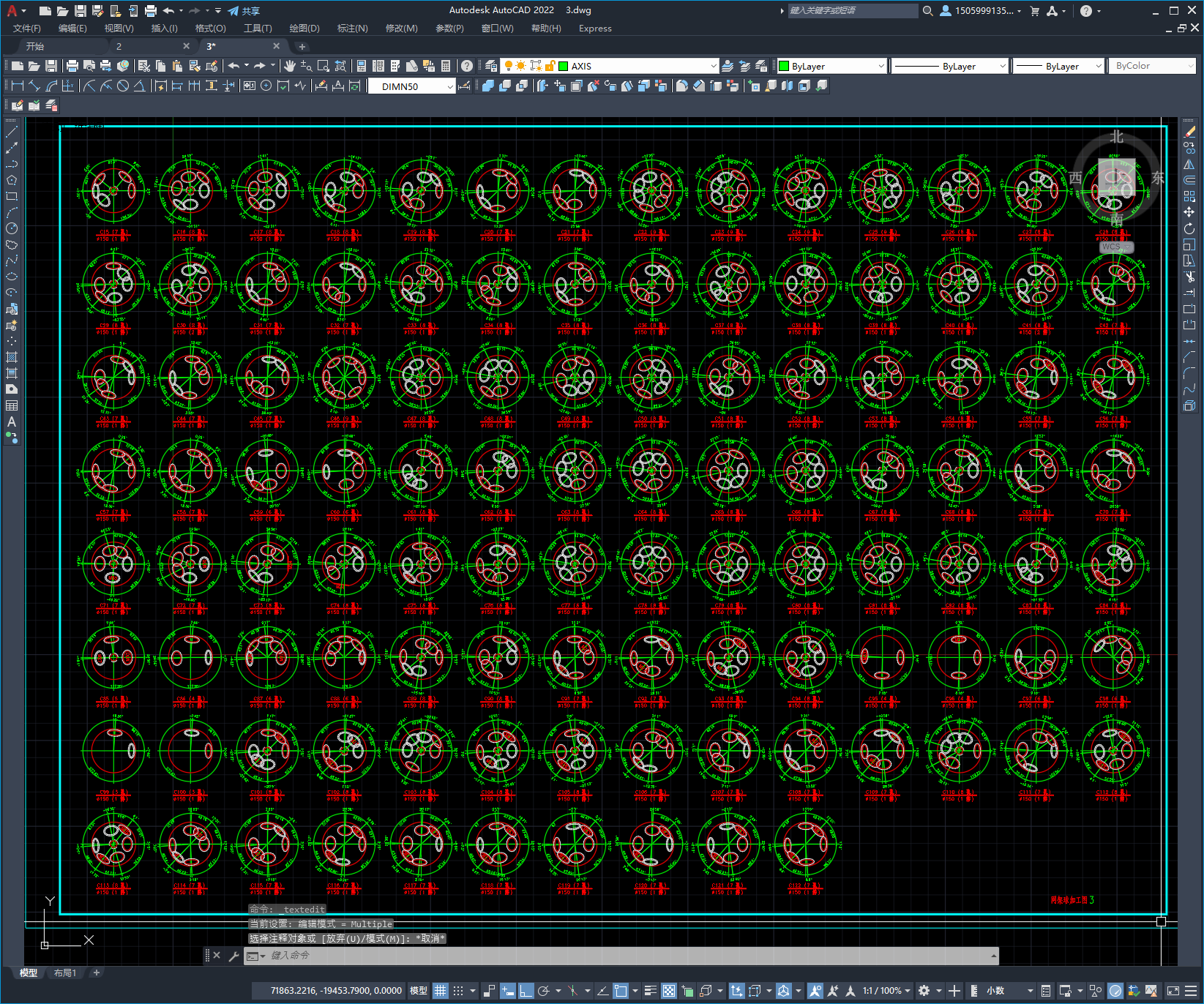

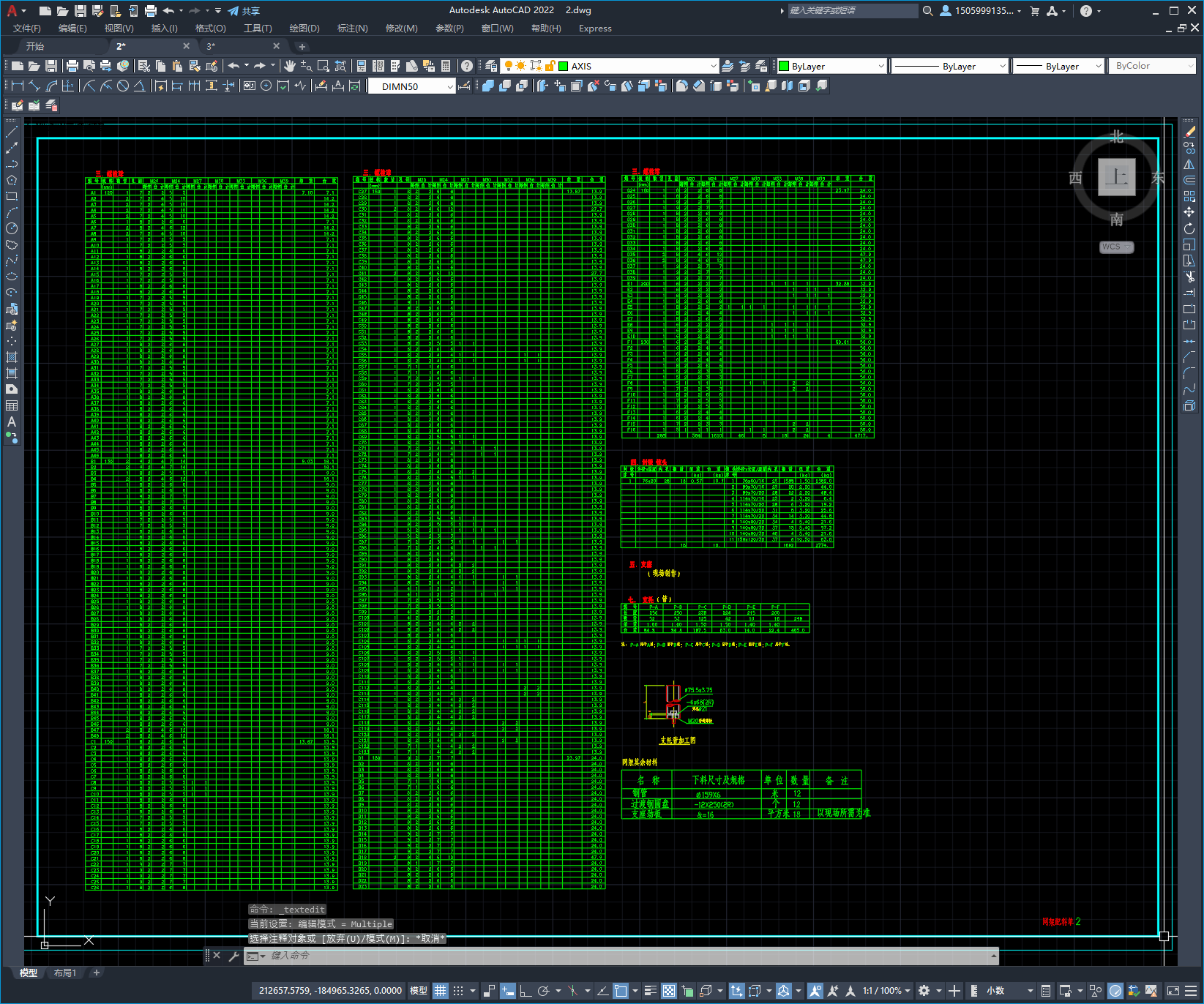

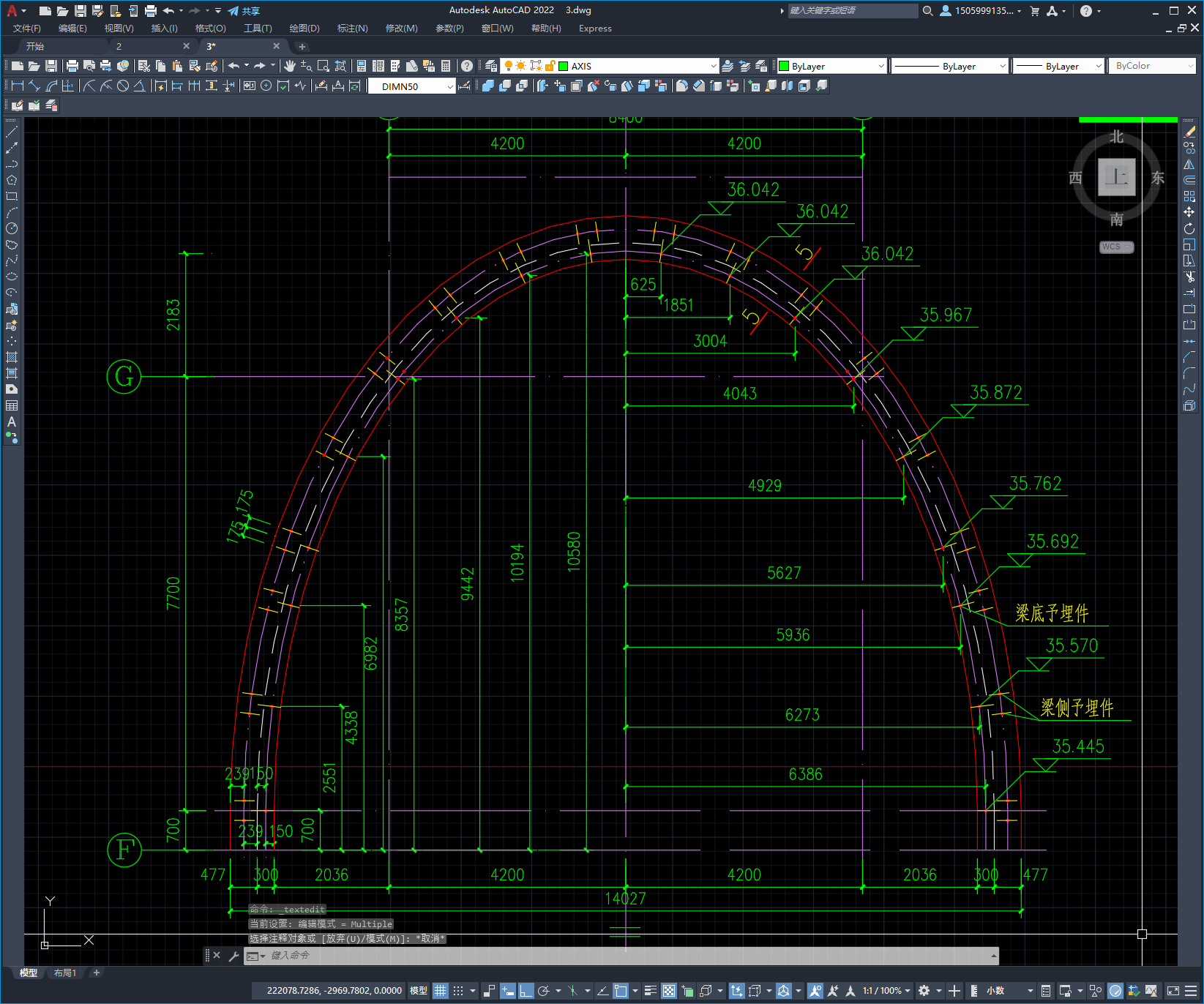

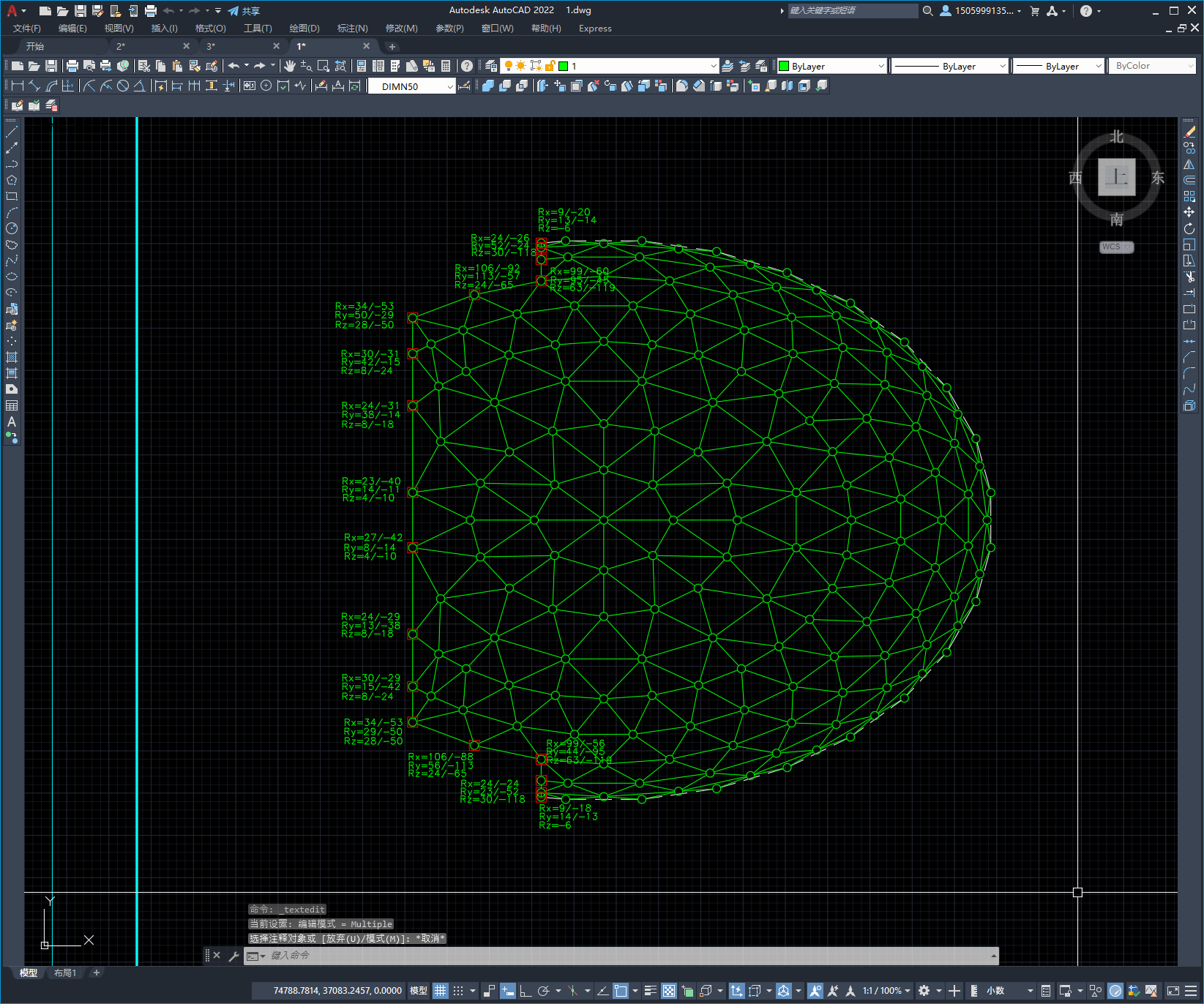

　　本次设计为：深圳某单层椭球壳结构施工图　　本工程位于深圳市。网架为单层球壳，外部围护为单层铝板，内层为二次装饰板材。　　网架结构形式：螺栓球节点网架　　支承条件：多点支承　　屋面排水：无组织排水　　网架总高：9.272m 　　基本风压：0.75kN/㎡　　抗震烈度为：7度设防。　　设计温度差值：30摄氏度　　图纸包括：　　网架设计说明、网架平面图、网架立面图、网架支座反力图、网架上半部分安装图、网架下半部分安装图、网架配料单、网架球加工图、网架予埋件定位图共12张图纸。
