某医疗器械有限公司厂房图纸（ID:1691196）

机械设备 / 医疗器械 / 某医疗器械有限公司厂房图纸

©非原创

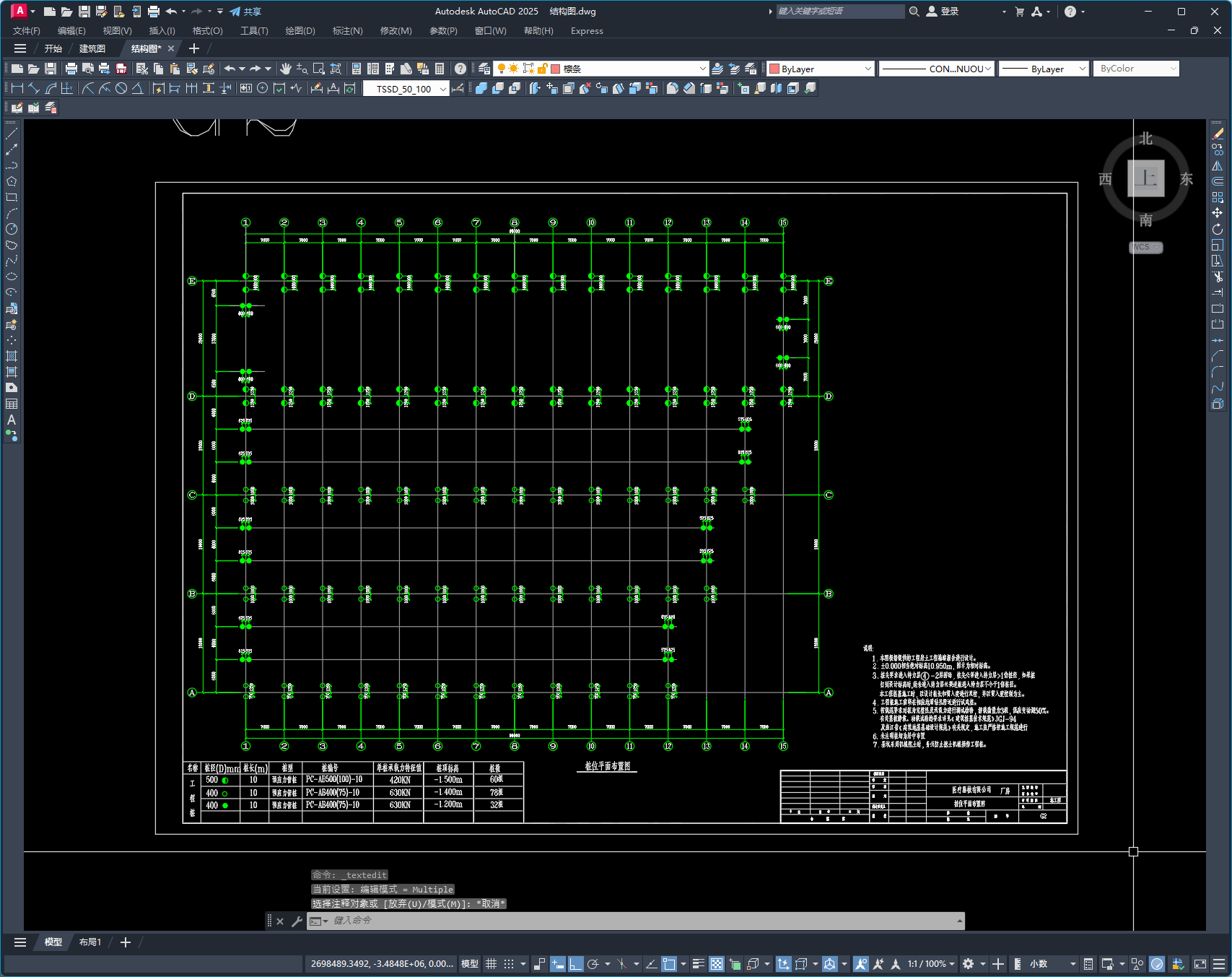

平面图

文件列表

#	文件名称	文件大小
1	17327859476152.zip	3.05M
2	建筑图.dwg	317.46K
3	结构图.dwg	3.40M

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：3.12M

所需金币：50

上传时间：2024-11-28 17:25:48

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

图纸简介

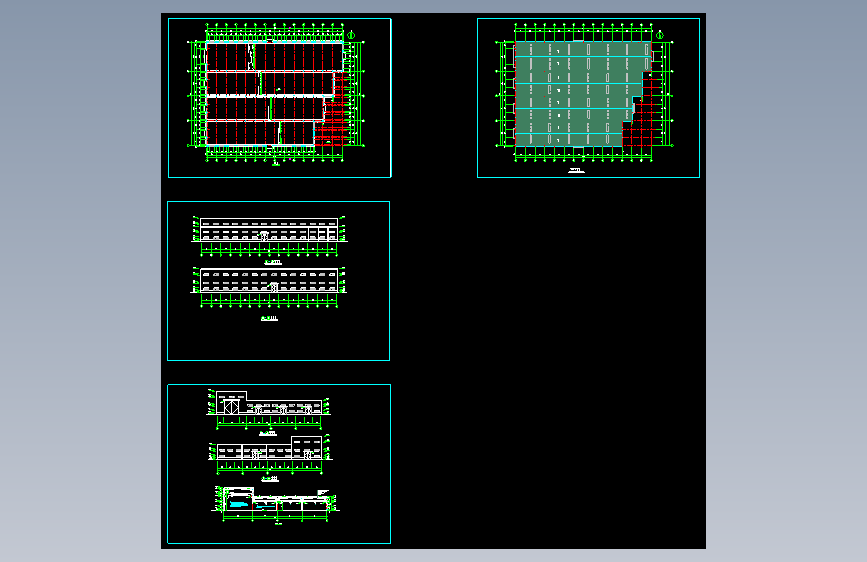

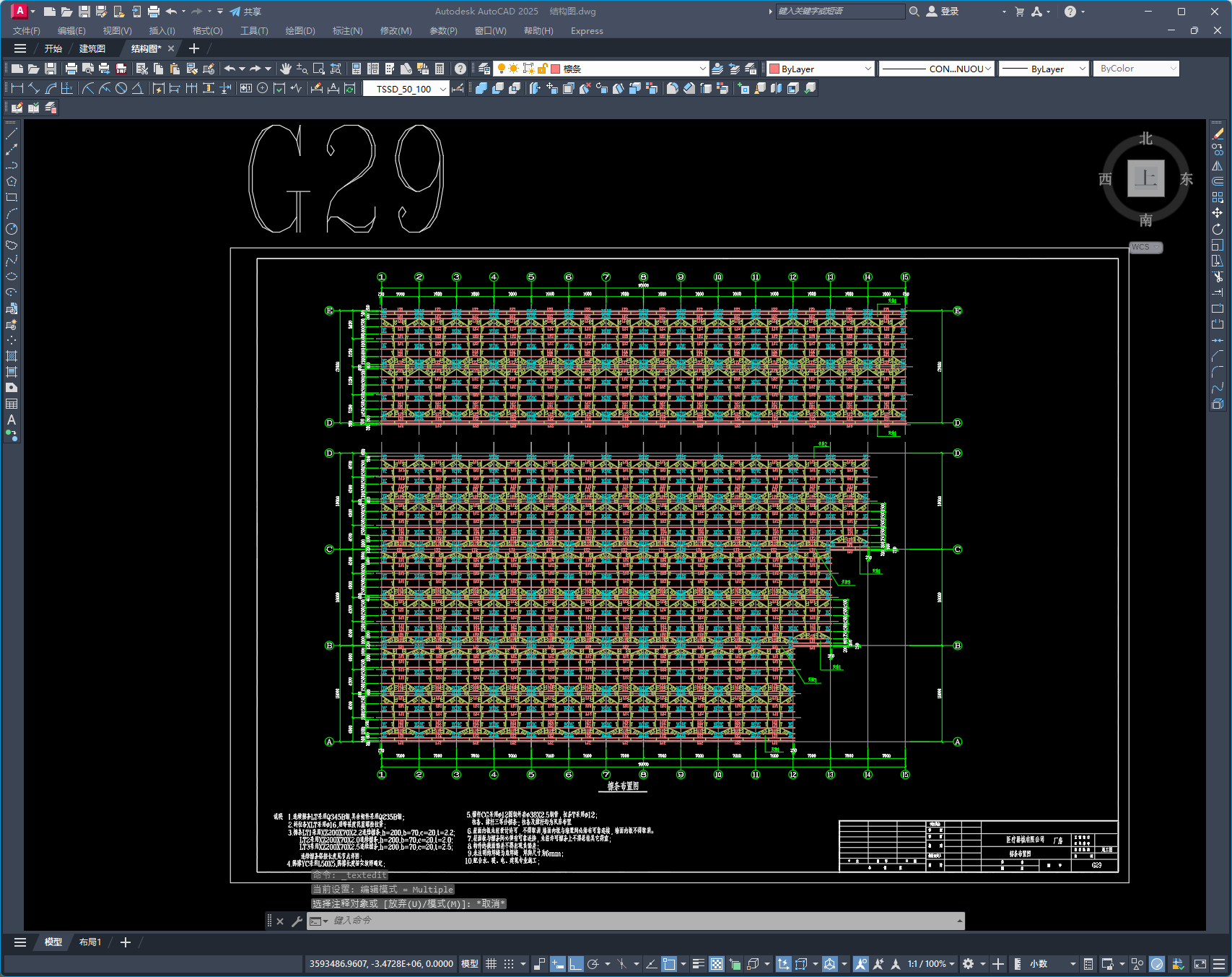

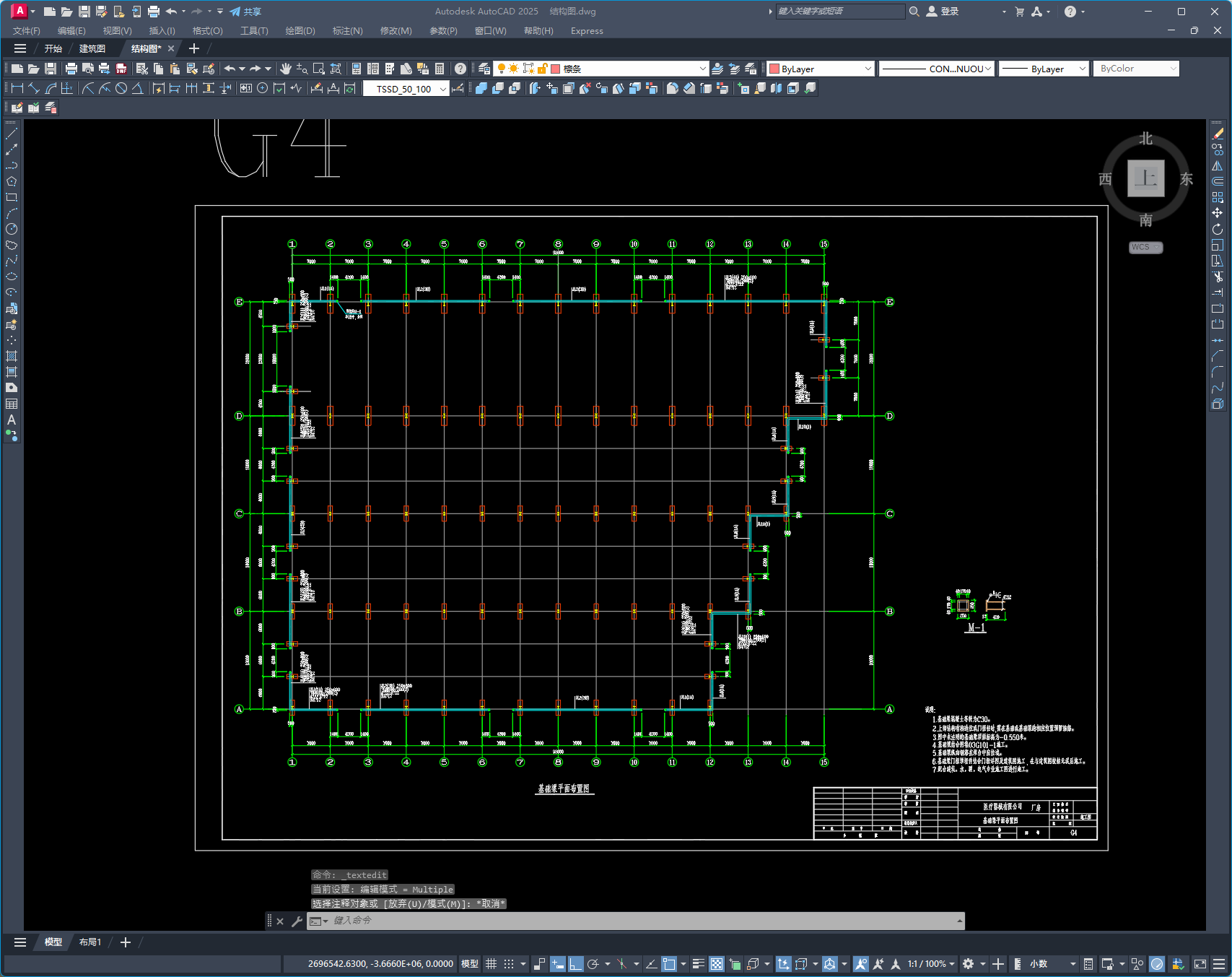

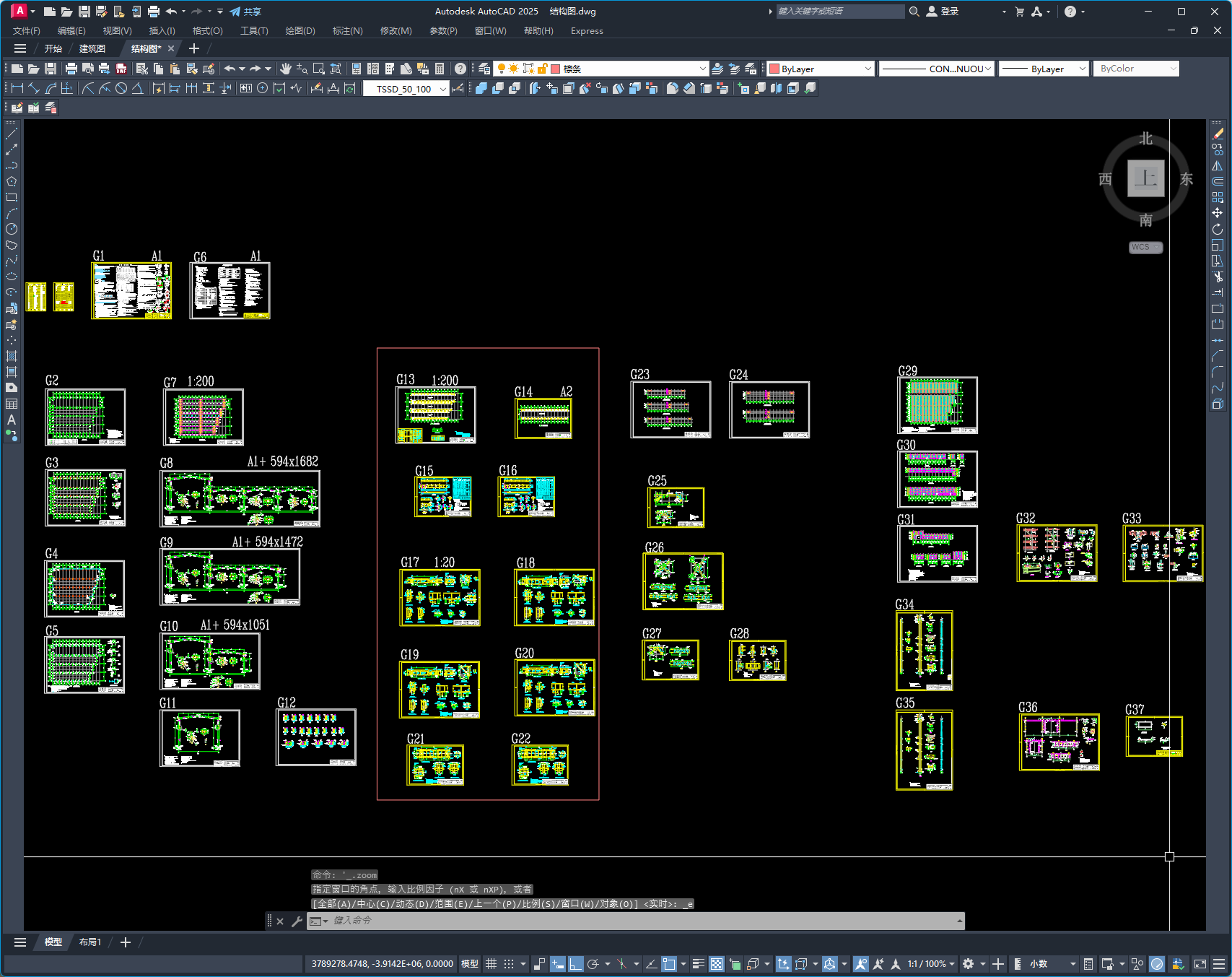

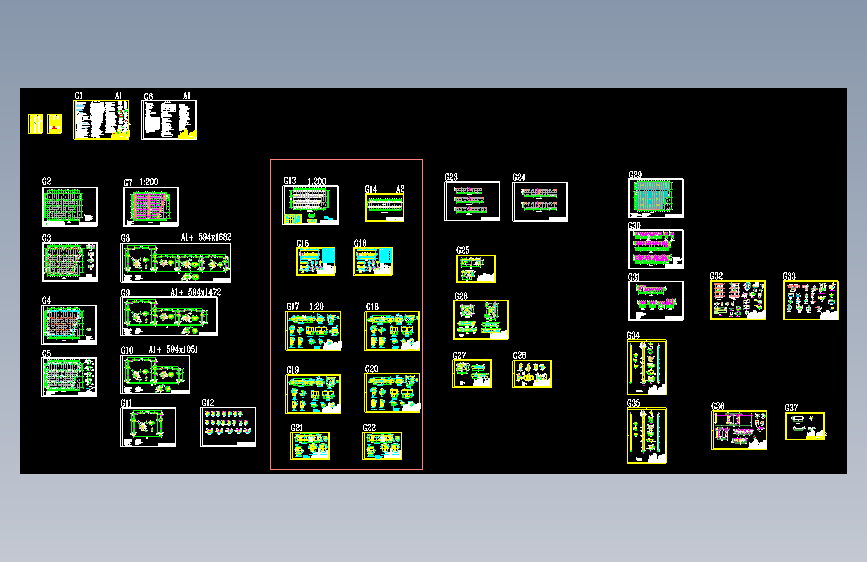

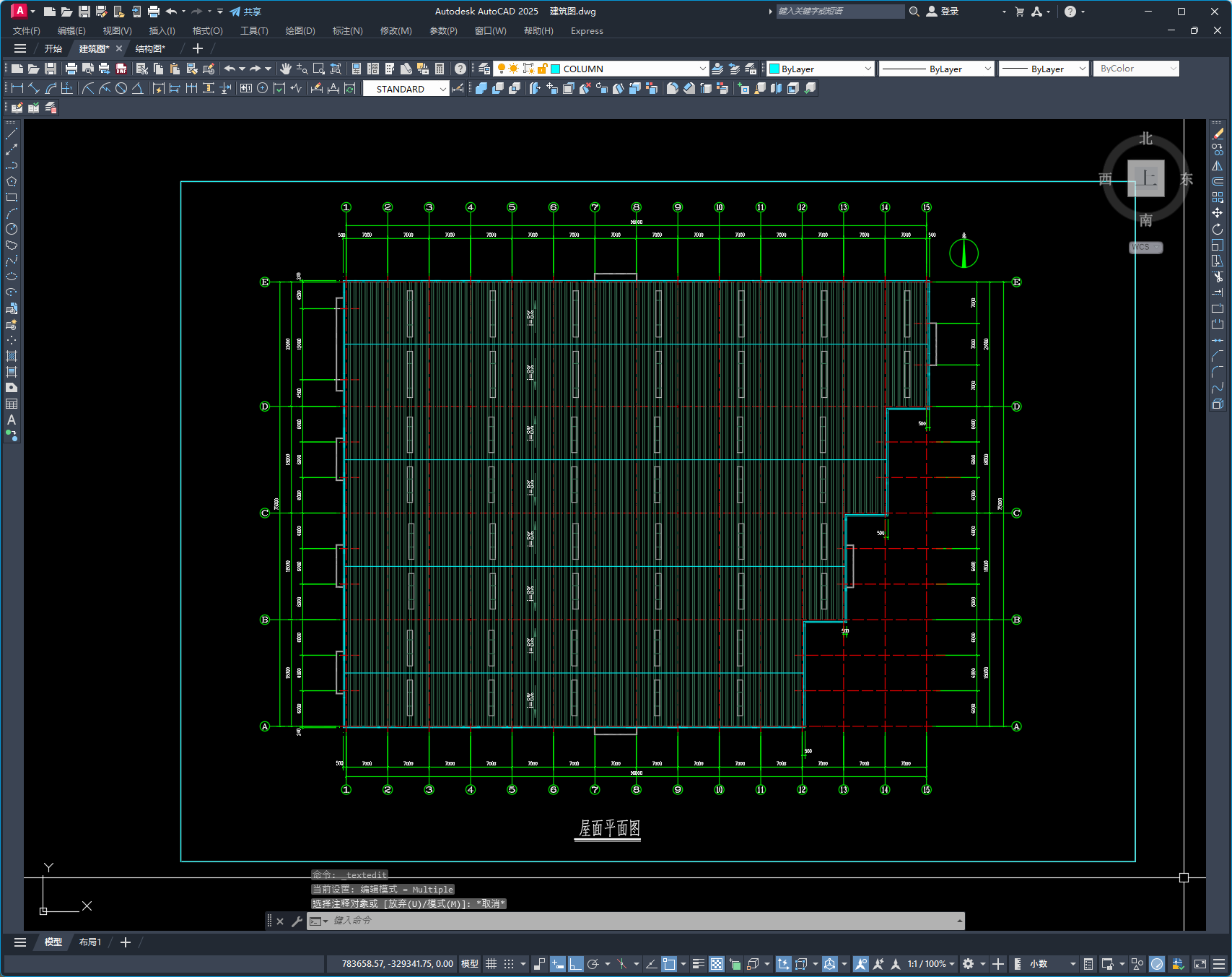

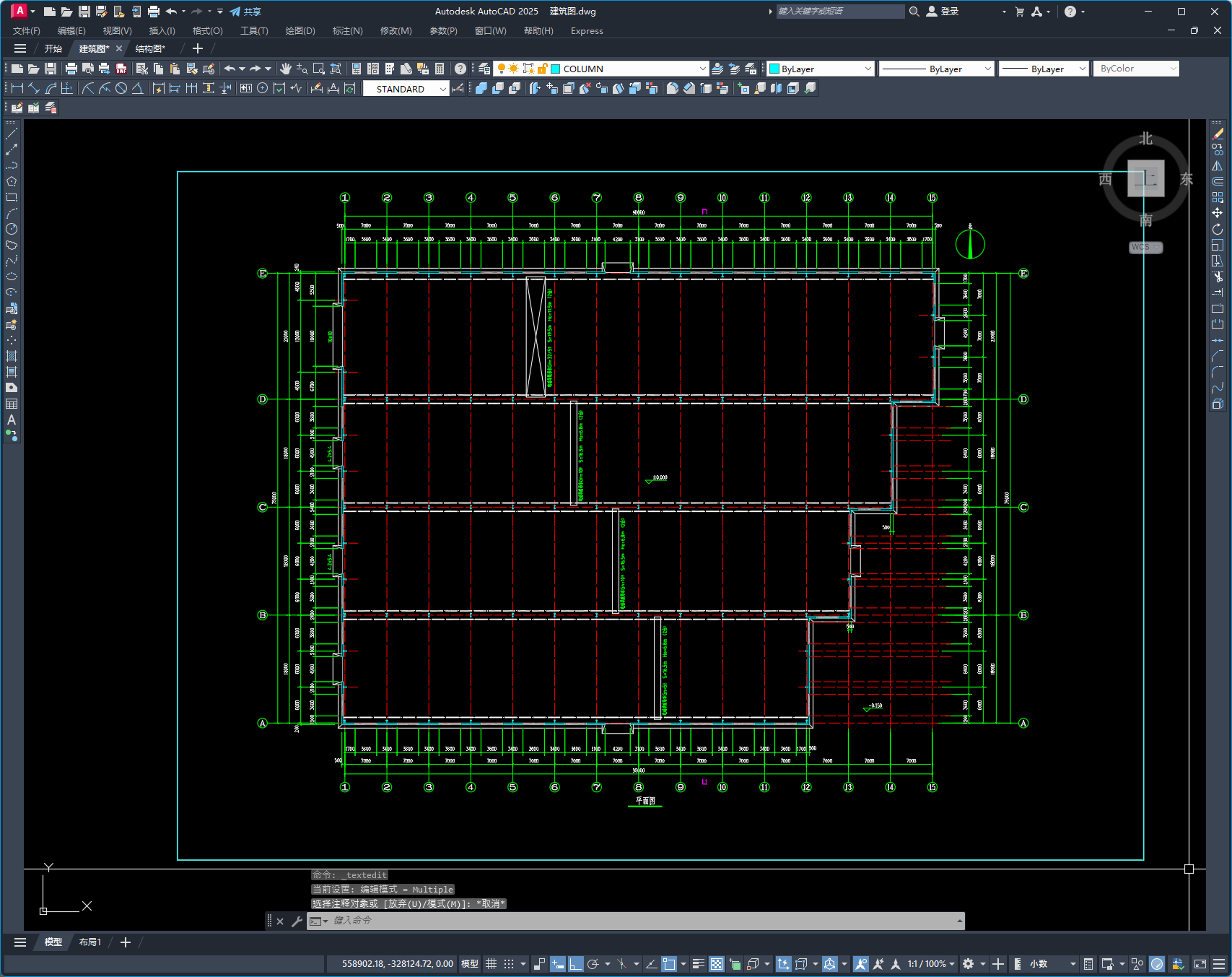

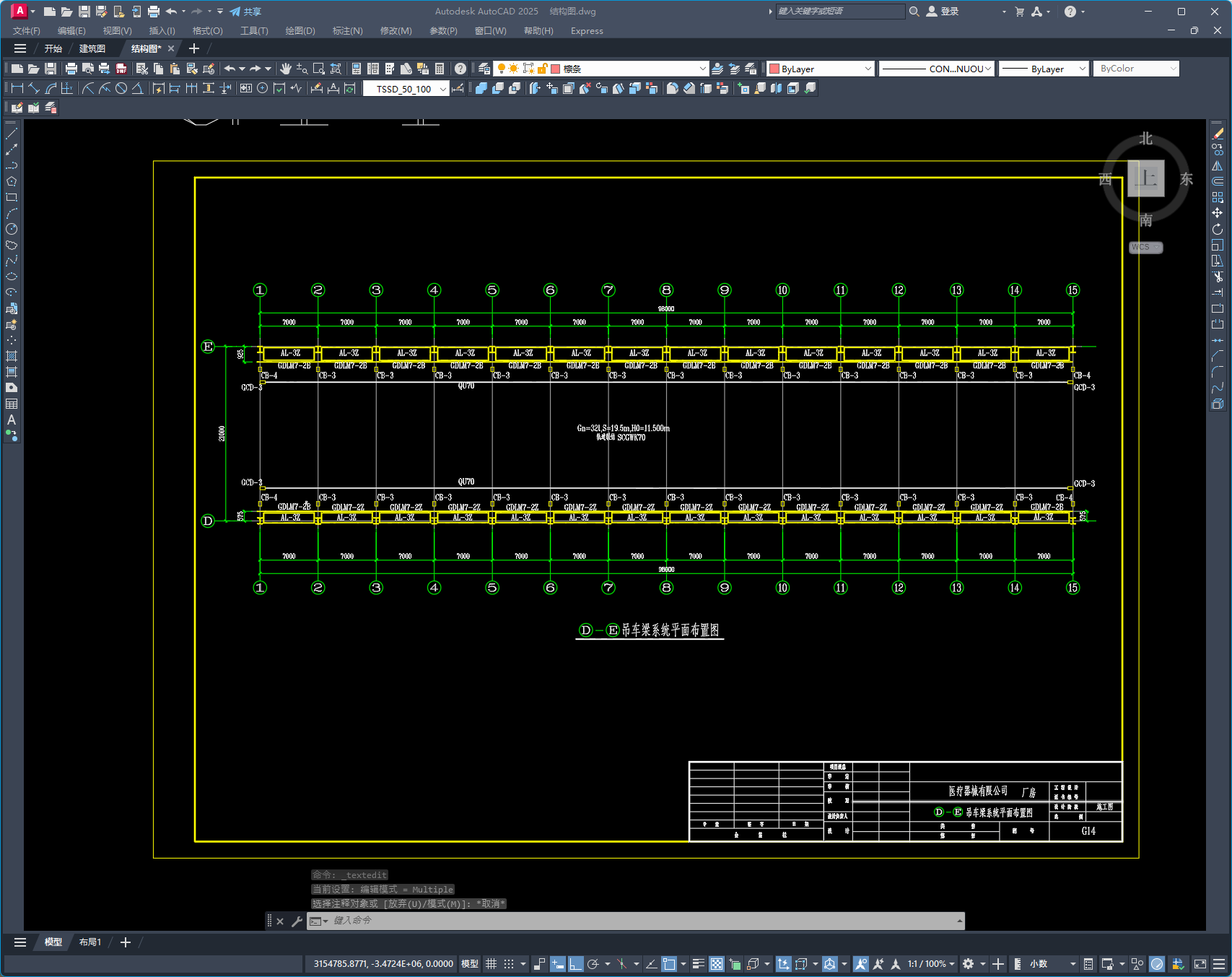

　　本次设计为：某医疗器械有限公司厂房图纸　　基本风压：0.45kN/㎡　　基本雪压：0.45kN/㎡　　抗震设防烈度 6 度　　本工程主厂房为四跨门式刚架结构体系。　　图纸包括：　　平面图、屋面平面图、立面图、结构设计总说明、桩位平面布置图、承台平面布置图及承台详图、基础梁平面布置图、地脚螺栓平面布置图、钢结构总说明、刚架及屋面支撑布置图、GJ详图、吊车梁系统平面布置图、吊车梁安装详图、柱间支撑立面布置图、柱间支撑节点详图、檩条布置图、墙梁布置图、围护系统节点详图、抗风柱详图、门框MK-1~2详图、卷板机地坑图。
