水下机器人设计二维三维说明书1266978_SOLIDWORKS 2018_模型图纸下载

首页

图库

工程师

水下机器人设计二维三维说明书1266978（ID:1697392）

机械设备 / 智能装置 / 水下机器人设计二维三维说明书1266978

©非原创

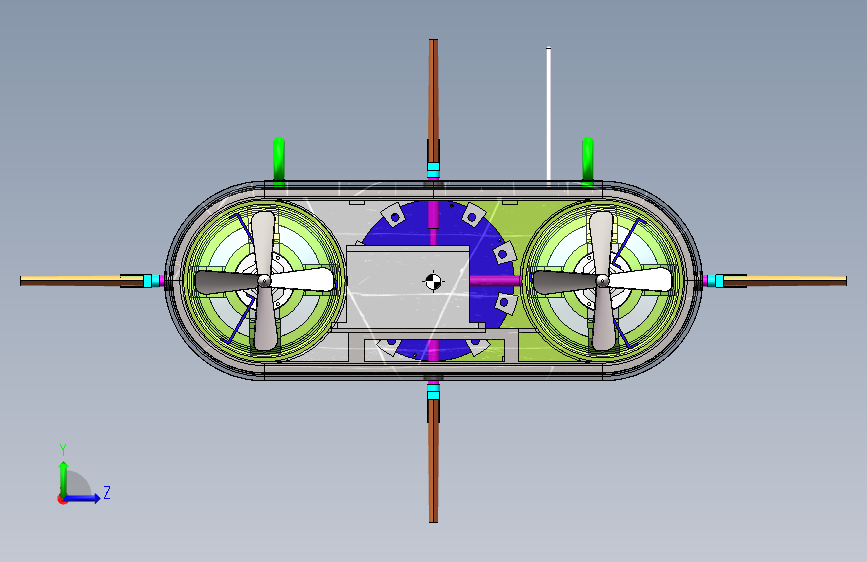

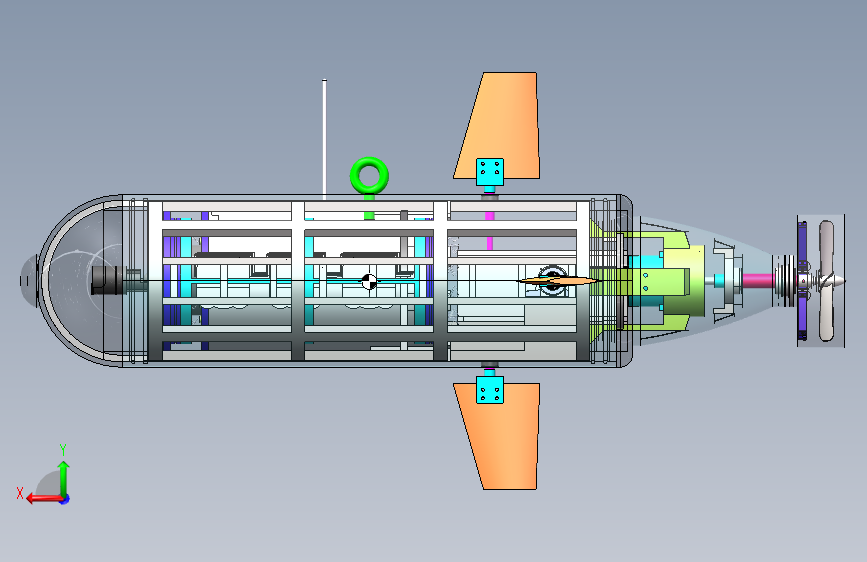

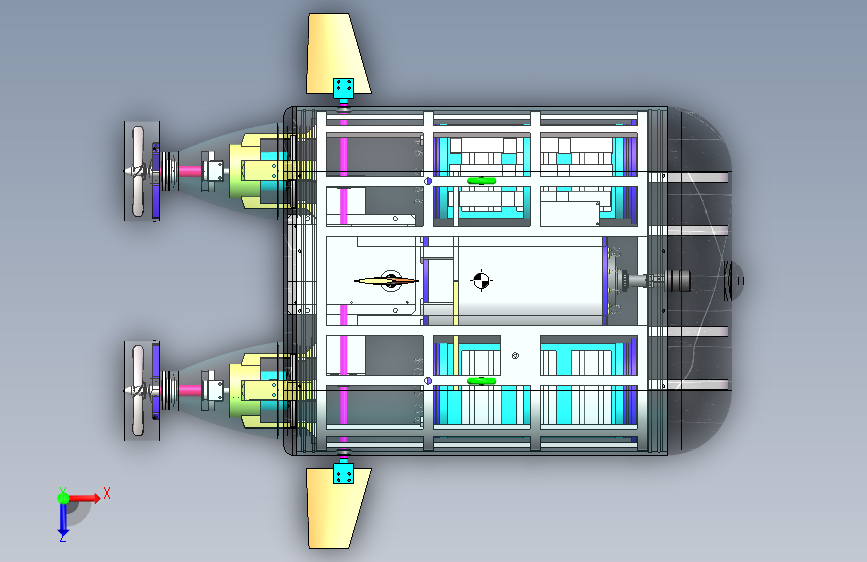

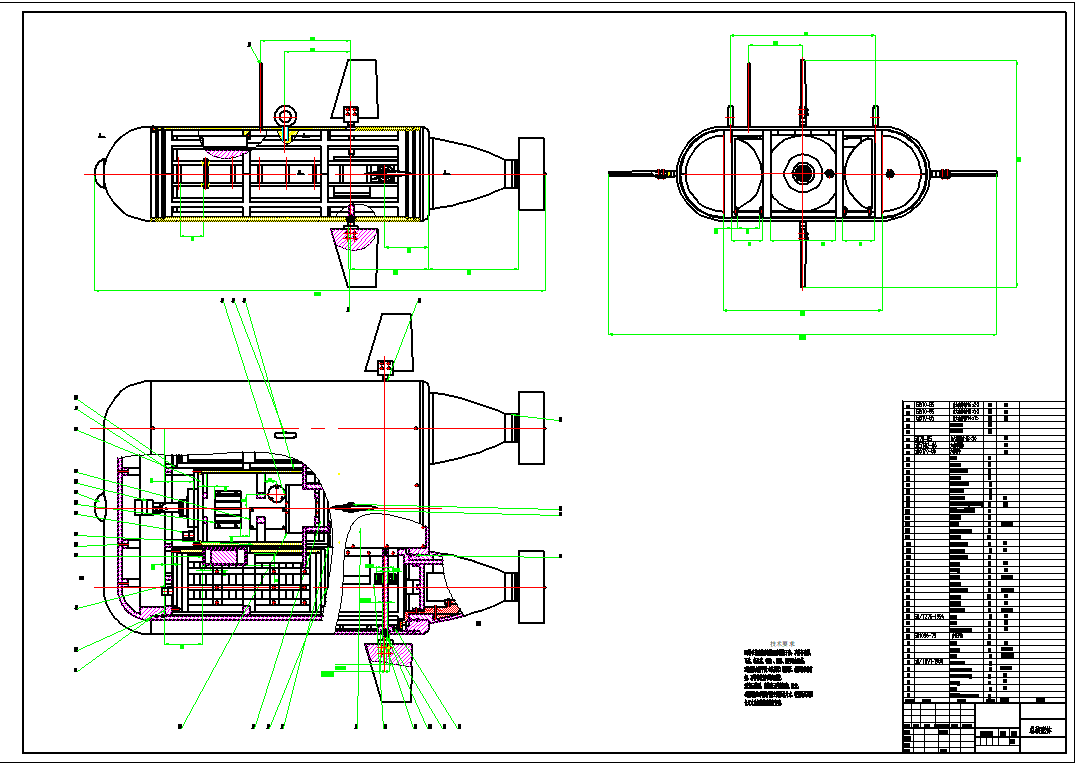

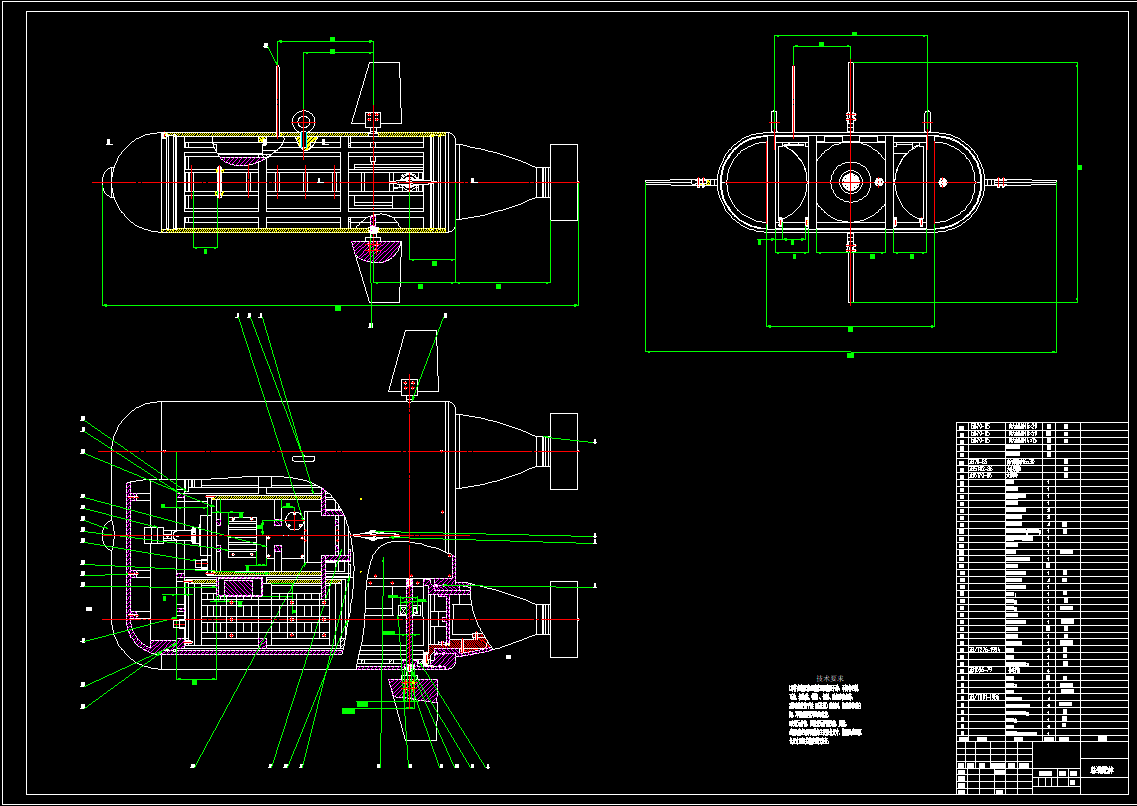

平面图

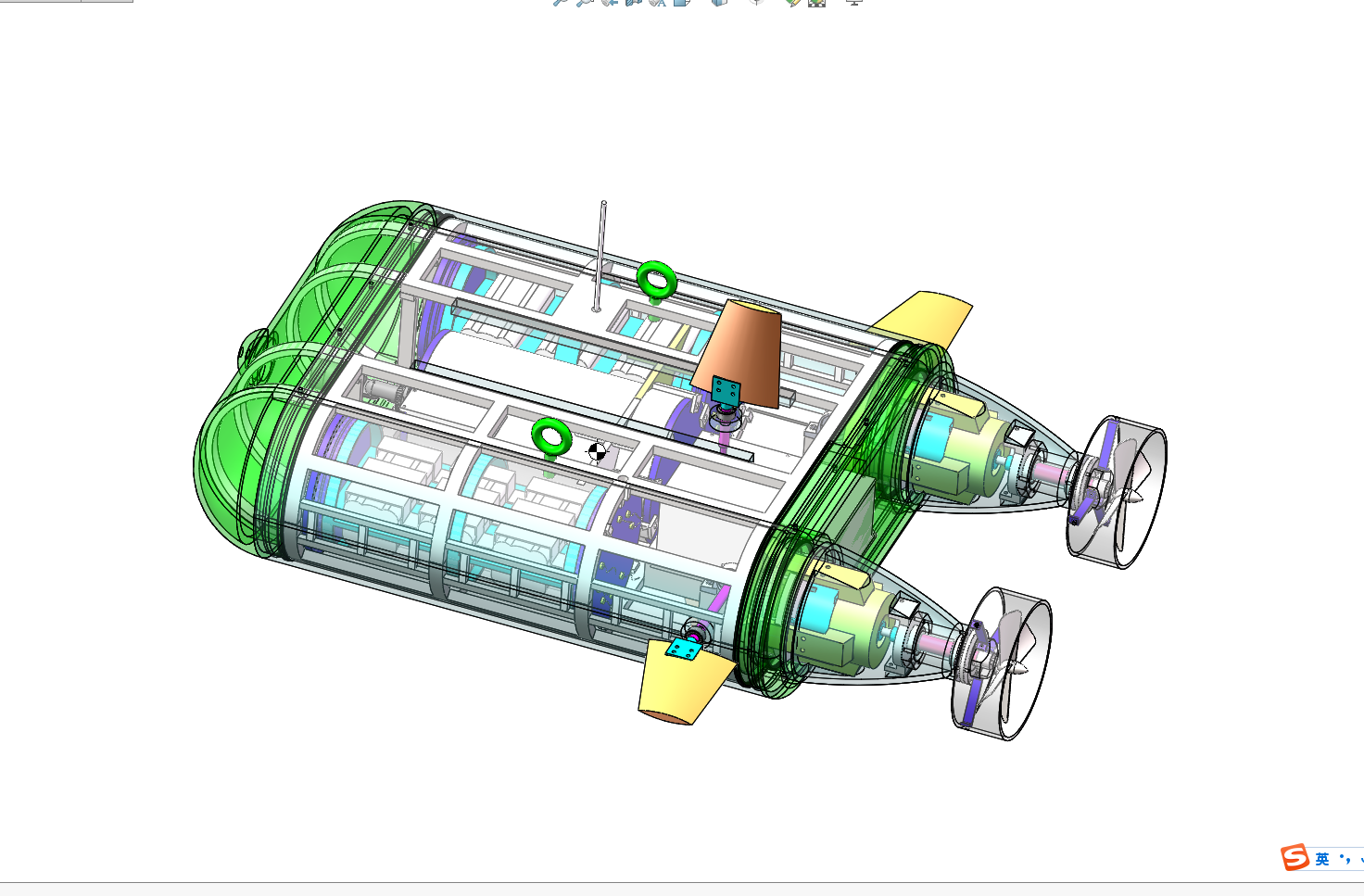

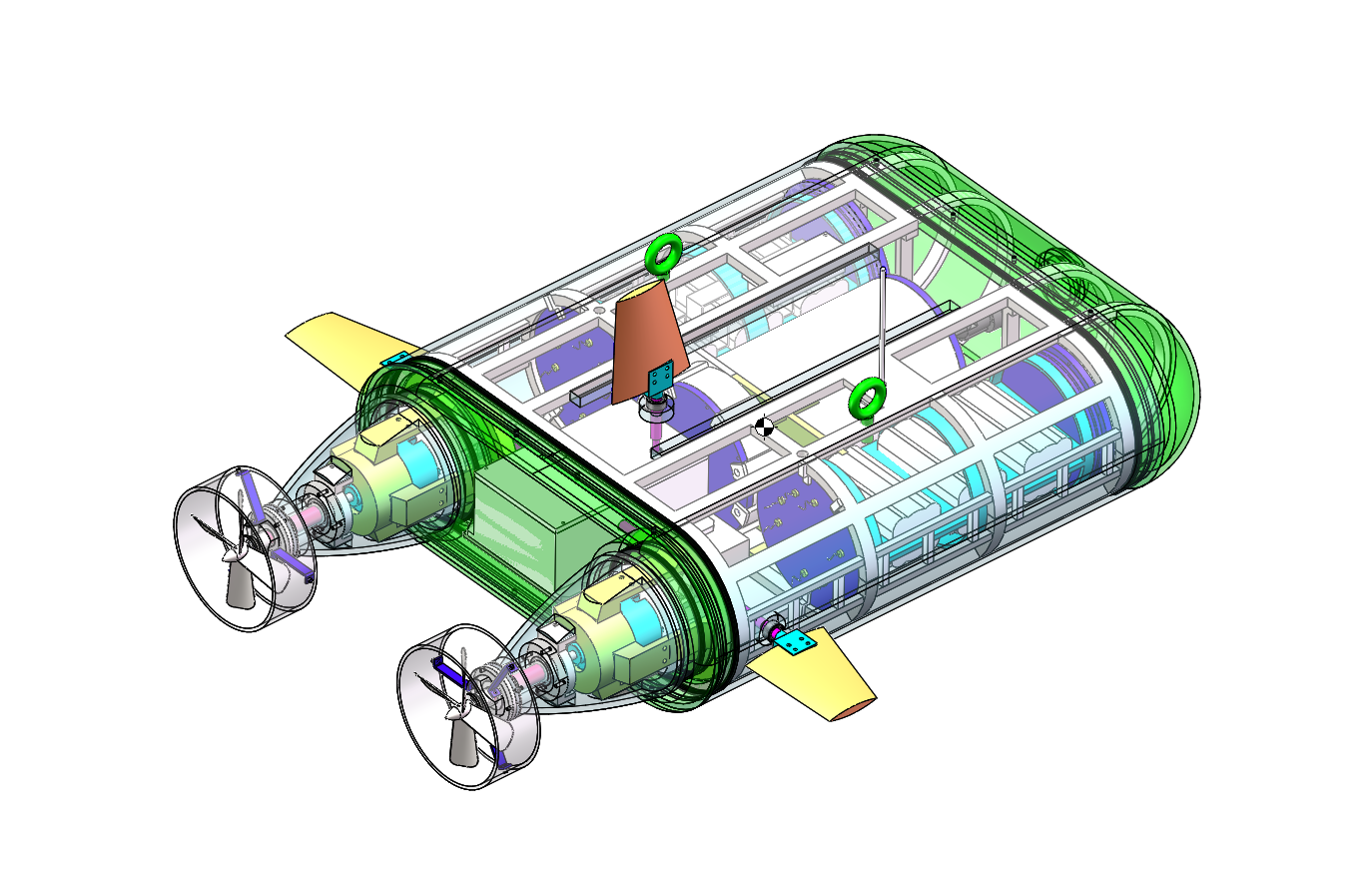

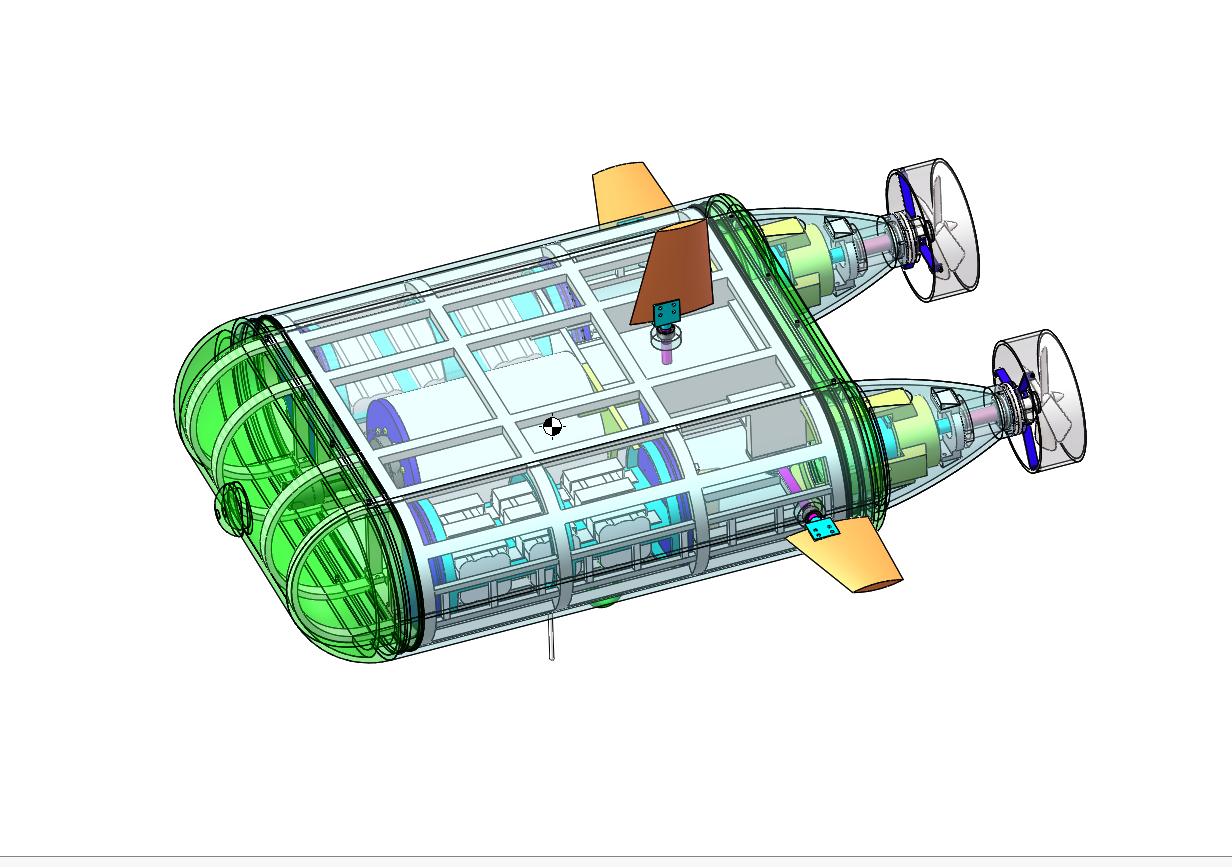

3D视图

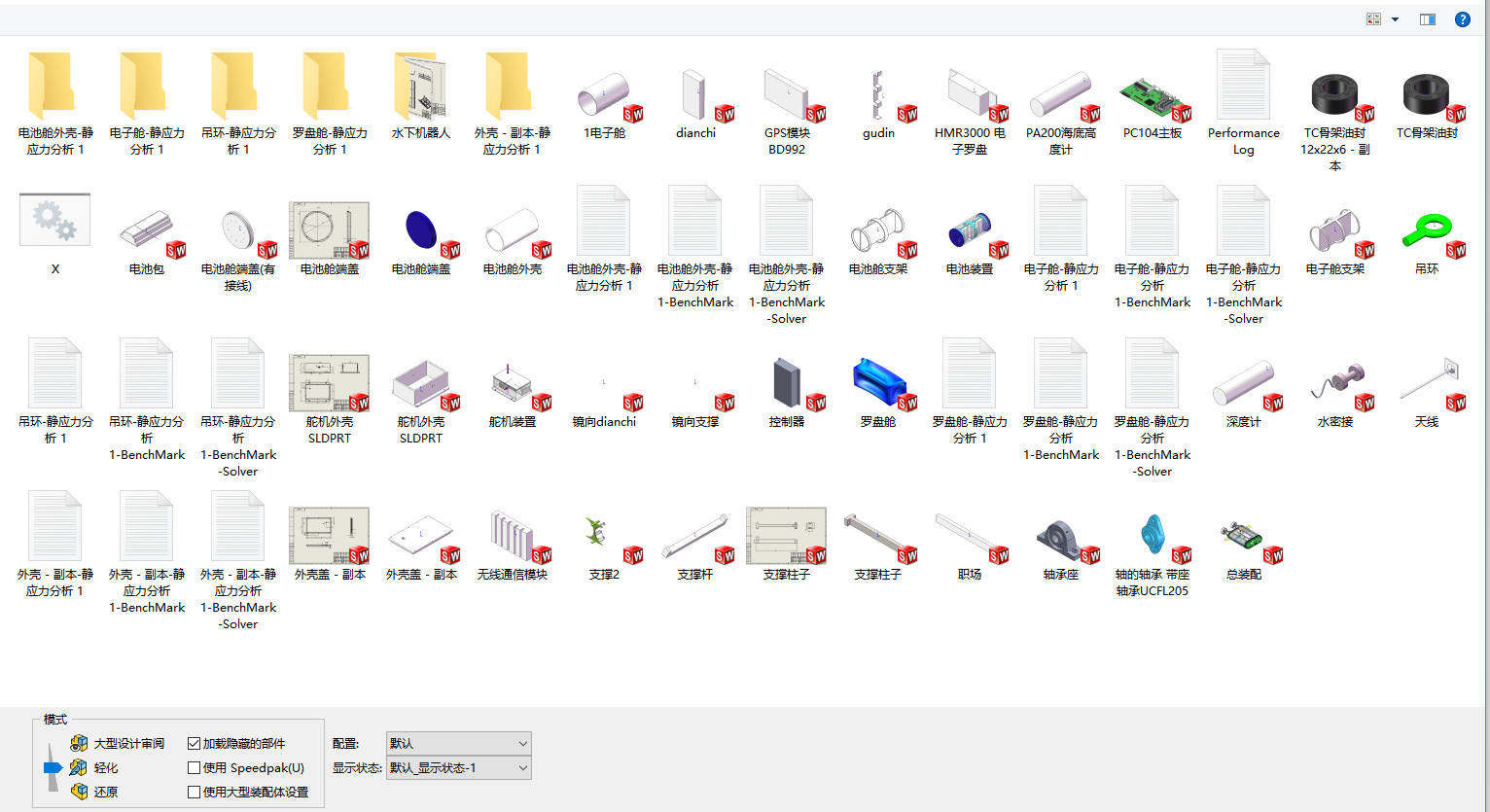

文件列表

#	文件名称	文件大小
1	17333002459825.rar	69.37M
2	111111.docx	162B
3	WRL3254.tmp	3.62M
4	型潜水器设计.docx	162B

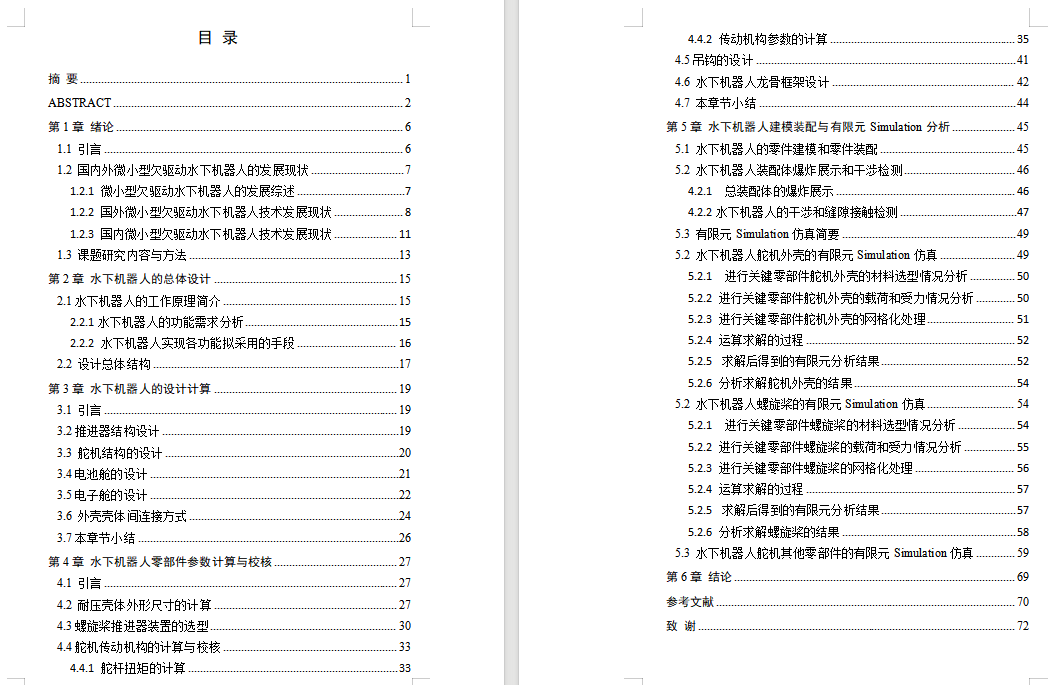

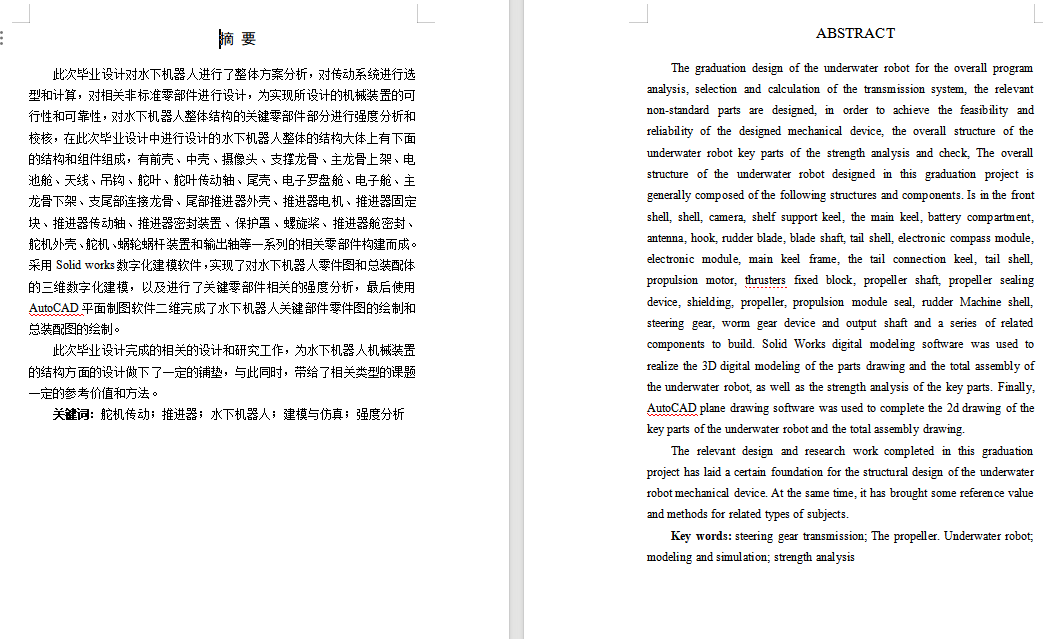

5	水下机器人.docx	9.03M
6	1电子舱.SLDPRT	84.74K
7	dianchi.SLDPRT	61.38K
8	GPS模块BD992.SLDPRT	51.04K
9	gudin.SLDPRT	66.02K
10	HMR3000电子罗盘.SLDPRT	63.83K
11	PA200海底高度计.SLDPRT	69.42K
12	PC104主板.SLDPRT	772.20K
13	PerformanceLog.txt	1.70K
14	TC骨架油封.SLDPRT	150.15K
15	TC骨架油封12x22x6-副本.SLDPRT	152.56K
16	吊环-静应力分析1-BenchMark-Solver.txt	1.91K
17	吊环-静应力分析1-BenchMark.txt	6.14K
18	吊环-静应力分析1.LOG	160B
19	吊环.SLDPRT	145.74K
20	外壳-副本-静应力分析1-BenchMark-Solver.txt	1.91K
21	外壳-副本-静应力分析1-BenchMark.txt	6.14K
22	外壳-副本-静应力分析1.LOG	160B
23	外壳盖-副本.SLDDRW	121.13K
24	外壳盖-副本.SLDPRT	111.27K
25	天线.SLDPRT	94.80K
26	总装配.SLDASM	3.63M
27	控制器.SLDPRT	56.99K
28	支撑2.SLDPRT	134.86K
29	支撑杆.SLDPRT	62.24K
30	支撑柱子.SLDDRW	109.76K
31	支撑柱子.SLDPRT	83.50K
32	无线通信模块.SLDPRT	73.55K
33	水密接.sldprt	232.53K
34	深度计.SLDPRT	69.47K
35	电子舱-静应力分析1-BenchMark-Solver.txt	1.91K
36	电子舱-静应力分析1-BenchMark.txt	6.14K
37	电子舱-静应力分析1.LOG	160B
38	电子舱支架.SLDPRT	115.52K
39	电池包.SLDPRT	152.96K
40	电池舱外壳-静应力分析1-BenchMark-Solver.txt	1.93K
41	电池舱外壳-静应力分析1-BenchMark.txt	2.80K
42	电池舱外壳-静应力分析1.LOG	160B
43	电池舱外壳.SLDPRT	79.79K
44	电池舱支架.SLDPRT	129.81K
45	电池舱端盖.SLDDRW	133.25K
46	电池舱端盖.SLDPRT	121.58K
47	电池舱端盖有接线.SLDPRT	124.26K
48	电池装置.SLDASM	434.56K
49	罗盘舱-静应力分析1-BenchMark-Solver.txt	1.91K
50	罗盘舱-静应力分析1-BenchMark.txt	6.14K
51	罗盘舱-静应力分析1.LOG	160B
52	罗盘舱.SLDPRT	260.54K
53	职场.SLDPRT	52.17K
54	舵机外壳SLDPRT.SLDDRW	168.96K
55	舵机外壳SLDPRT.SLDPRT	187.48K
56	舵机装置.SLDASM	1.02M
57	轴承座.SLDPRT	774.02K
58	轴的轴承带座轴承UCFL205.SLDPRT	105.31K
59	镜向dianchi.SLDPRT	53.41K
60	镜向支撑.SLDPRT	128.18K
61	111龙骨1.SLDPRT	517.10K
62	1主壳.SLDPRT	300.28K
63	主壳.bak	294.41K
64	主壳.SLDDRW	140.64K
65	主壳2.SLDDRW	311.81K
66	主壳2.SLDPRT	370.15K
67	主壳3.bak	53.33K
68	主壳3.SLDDRW	152.97K
69	主壳3.SLDPRT	320.65K
70	传动连接轴.bak	56.74K
71	传动连接轴.SLDDRW	138.37K
72	传动连接轴.SLDPRT	89.13K
73	传动连接轴2.bak	302.69K
74	传动连接轴2.SLDDRW	140.97K
75	传动连接轴2.SLDPRT	75.35K
76	传动连接轴3.SLDPRT	74.04K
77	固定座.SLDDRW	90.80K
78	固定架.SLDPRT	95.44K
79	固定片.SLDPRT	53.80K
80	夹片.SLDDRW	129.80K
81	夹片.SLDPRT	101.40K
82	电子罗盘舱.SLDASM	79.67K
83	舵叶.SLDASM	84.13K
84	舵叶.SLDDRW	131.41K
85	舵叶.SLDPRT	118.63K
86	连杆.SLDPRT	53.86K
87	龙骨1.SLDDRW	108.19K
88	龙骨2.SLDDRW	200.92K
89	龙骨2.SLDPRT	567.60K
90	g高度计.SLDPRT	104.85K
91	PerformanceLog.txt	1.70K
92	~$水密盖jtsg-010000-1000-2002.SLDDRW	14B
93	三轴陀螺仪.SLDPRT	92.63K
94	传动轴-静应力分析1-BenchMark-Solver.txt	1.91K
95	传动轴-静应力分析1-BenchMark.txt	6.14K
96	传动轴-静应力分析1.CWR	30.02M
97	传动轴-静应力分析1.LOG	158B
98	传动轴.SLDDRW	118.08K
99	传动轴.SLDPRT	77.41K
100	天线.SLDPRT	40.42K
101	套管jtsg-010000-1000-2004.DWG	283.10K
102	套管jtsg-010000-1000-2004.SLDDRW	130.17K
103	套管jtsg-010000-1000-2004.SLDPRT	141.37K
104	密封块.SLDPRT	101.07K
105	密封垫.SLDDRW	99.65K
106	密封垫.SLDPRT	77.90K
107	密封套jtsg-010000-1000-2006.SLDPRT	97.94K
108	导叶jtsg-010000-1000-2008.SLDDRW	99.36K
109	导叶jtsg-010000-1000-2008.SLDPRT	60.31K
110	导管jtsg-010000-1000-2009.SLDDRW	98.21K
111	导管jtsg-010000-1000-2009.SLDPRT	64.84K
112	尾部推进机构.DWG	389.09K
113	尾部推进机构.SLDASM	1.26M
114	尾部推进机构.SLDDRW	650.76K
115	尾部端盖.DWG	275.59K
116	尾部端盖.SLDDRW	103.46K
117	尾部端盖.SLDPRT	83.54K
118	尾部轴密封圈.SLDDRW	76.54K
119	尾部轴密封圈.SLDPRT	64.86K
120	总装配.DWG	670.09K
121	总装配.SLDDRW	1.62M
122	惯导模块.SLDPRT	66.02K
123	挡板jtsg-010000-1000-2007.SLDPRT	54.07K
124	控制器.SLDPRT	54.10K
125	水密盖jtsg-010000-1000-2002.SLDDRW	100.22K
126	水密盖jtsg-010000-1000-2002.SLDPRT	122.39K
127	法兰盘jtsg-010000-1000-2003.SLDDRW	113.15K
128	法兰盘jtsg-010000-1000-2003.SLDPRT	109.09K
129	深度传感器.SLDPRT	69.10K
130	电子罗盘.SLDPRT	81.20K
131	舵机.SLDPRT	1.24M
132	舵机支撑.SLDPRT	95.28K
133	螺旋桨叶.SLDPRT	119.45K
134	螺旋桨轴jtsg-010000-1000-2001.DWG	280.91K
135	螺旋桨轴jtsg-010000-1000-2001.SLDDRW	117.08K
136	螺旋桨轴jtsg-010000-1000-2001.SLDPRT	85.44K
137	补偿活塞jtsg-010000-1000-2005.SLDPRT	101.12K
138	装配体装配jtsg-010000-1000-2000.SLDASM	267.40K
139	超短基线.SLDPRT	102.00K
140	导航模块.SLDPRT	313.78K
141	摄像头.SLDASM	304.68K
142	摄像头.SLDPRT	471.17K
143	摄像头支架1.SLDPRT	123.05K
144	摄像头支架2.SLDPRT	321.56K
145	dcmotor.SLDPRT	561.42K
146	前端龙骨.SLDPRT	76.38K
147	尾部卡块.SLDPRT	91.09K
148	尾部外壳.SLDPRT	246.04K
149	尾部电机固定块.SLDPRT	158.72K
150	螺旋桨叶片.SLDPRT	571.69K
151	Drawing2.dwg	1.14M
152	主壳.DWG	47.90K
153	主壳2.DWG	101.39K
154	主壳3.DWG	70.07K
155	传动连接轴.DWG	116.04K
156	传动连接轴2.DWG	105.50K
157	修好.rar	2.70M
158	前端龙骨.DWG	45.22K
159	合集.dwg	877.19K
160	吊钩.dwg	39.30K
161	固定座.DWG	39.93K
162	外壳盖-副本.DWG	55.44K
163	夹片.DWG	50.37K
164	尾部推进机构.DWG	182.32K
165	总装配.DWG	336.50K
166	推进器中间筒.dwg	72.62K
167	推进器传动轴.dwg	62.38K
168	推进器压盖.dwg	60.47K
169	推进器叶片.dwg	122.98K
170	推进器尾部轴.dwg	87.39K
171	摄像头支架.dwg	61.85K
172	支撑柱子.DWG	40.49K
173	更正蜗轮.dwg	109.57K
174	涡轮轴.DWG	59.93K
175	电池舱端盖.DWG	65.88K
176	舵叶.DWG	52.37K
177	舵机外壳SLDPRT.DWG	62.84K
178	蜗杆（1）.dwg	65.90K
179	蜗轮蜗杆组件.DWG	260.77K
180	连接条.dwg	67.29K
181	龙骨1.DWG	133.93K
182	龙骨2.DWG	90.62K
183	Drawing2.dwg	1.14M
184	主壳.DWG	47.90K
185	主壳2.DWG	101.39K
186	主壳3.DWG	70.07K
187	传动连接轴.DWG	93.50K
188	传动连接轴2.DWG	54.74K
189	前端龙骨.DWG	45.22K
190	吊钩.dwg	59.27K
191	夹片.DWG	50.37K
192	尾部推进机构.DWG	188.13K
193	总装配.DWG	865.94K
194	推进器中间筒.dwg	72.62K
195	推进器传动轴.dwg	62.38K
196	推进器压盖.dwg	60.47K
197	推进器叶片.dwg	129.49K
198	推进器尾部轴.dwg	87.39K
199	摄像头支架.dwg	61.85K
200	支撑柱子.DWG	40.49K
201	更正蜗轮.dwg	109.57K
202	电池舱端盖.DWG	67.53K
203	舵叶.DWG	52.37K
204	蜗杆（1）.dwg	65.21K
205	蜗轮蜗杆组件.DWG	317.71K
206	连接条.dwg	67.29K
207	龙骨2.DWG	84.60K
208	0总装配体.SLDASM	1.03M
209	STM4228B一体化步进伺服电机.SLDPRT	166.12K
210	TC骨架油封10x20x6.SLDPRT	186.29K
211	TC骨架油封12x22x6.SLDPRT	186.05K
212	TC骨架油封16x30x8.SLDPRT	216.38K
213	万向节.SLDPRT	140.96K
214	万向节连接轴.SLDPRT	69.14K
215	外壳.SLDPRT	172.99K
216	外壳盖.SLDPRT	104.10K
217	控制舵部分.SLDASM	945.25K
218	梅花联轴器.SLDPRT	330.44K
219	油标.SLDPRT	180.37K
220	油标玻璃.SLDPRT	79.74K
221	注油孔塞.SLDPRT	109.86K
222	涡轮m2z29.SLDPRT	559.24K
223	涡轮蜗杆外壳m2z29.SLDPRT	365.88K
224	涡轮蜗杆外壳涡轮轴端盖.SLDPRT	154.99K
225	涡轮蜗杆外壳蜗杆端盖.SLDPRT	123.72K
226	涡轮蜗杆外壳蜗杆轴盖.SLDPRT	141.68K
227	涡轮轴.SLDDRW	146.73K
228	涡轮轴.SLDPRT	114.41K
229	蜗杆m2z1.SLDPRT	736.20K
230	蜗轮蜗杆组件.SLDASM	932.32K
231	输出轴.SLDPRT	62.35K
232	输出轴轴承座.SLDPRT	102.65K
233	锥齿轮大.SLDPRT	485.49K
234	锥齿轮小.SLDPRT	355.47K
