磁力抛光机磁力清洗机磁针抛光磁力研磨机（ID:1697476）

机械设备 / 环保设备 / 磁力抛光机磁力清洗机磁针抛光磁力研磨机

©非原创

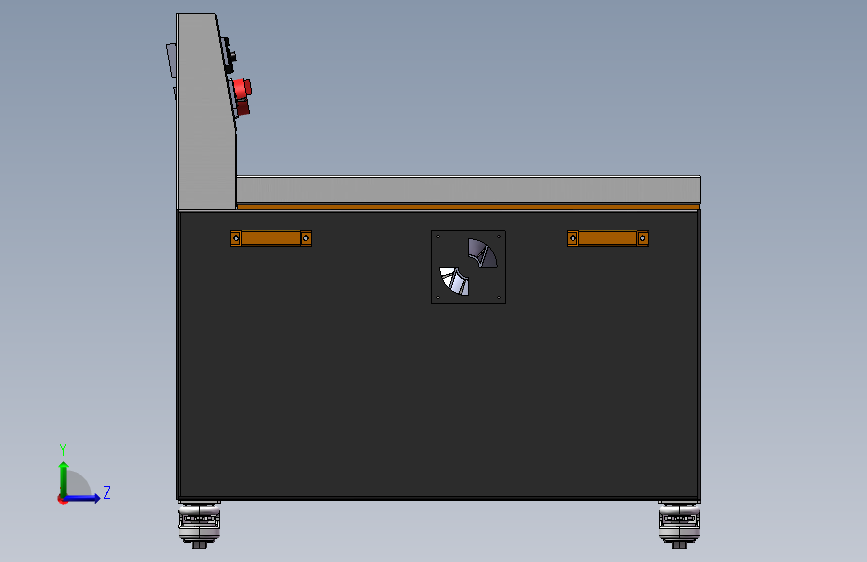

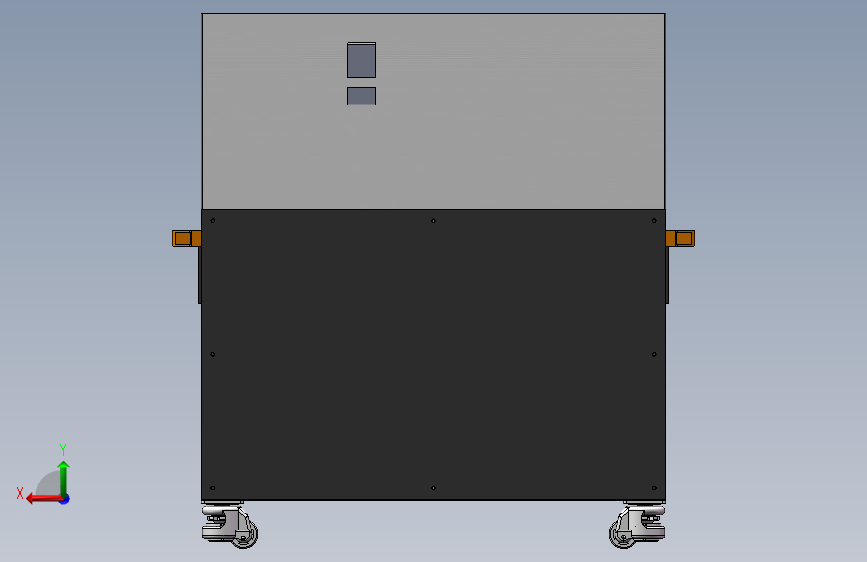

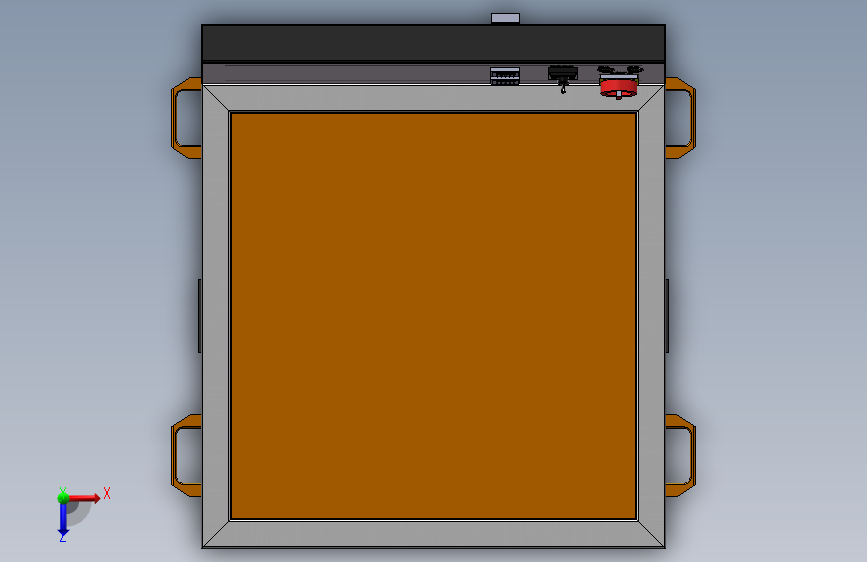

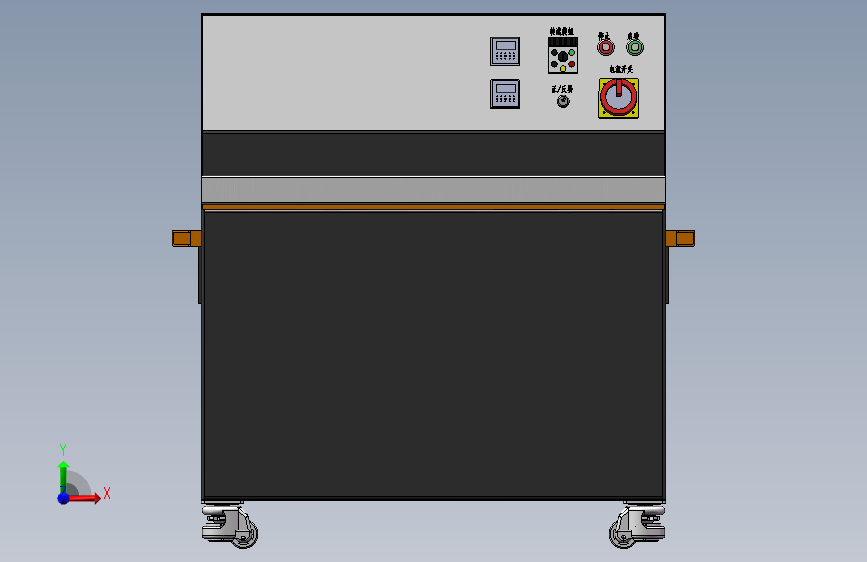

平面图

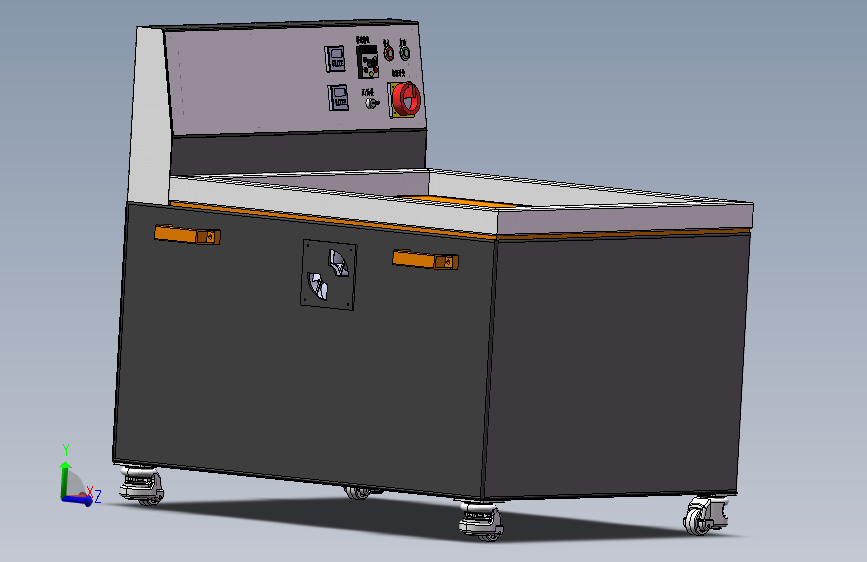

3D视图

文件列表

#	文件名称	文件大小
1	17333095834938.rar	33.68M
2	新建文件夹3.rar	8.82M

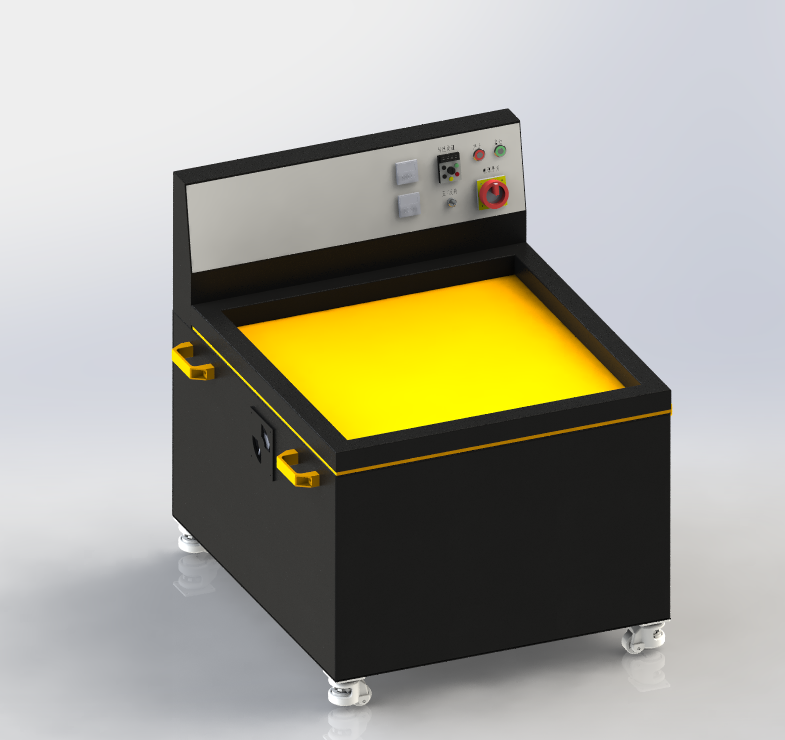

3	1.主要视图.png	330.04K
4	4KW三相电机.SLDPRT	161.54K
5	BOM表.xlsx	205.87K
6	CPJ10101-01-01底部外框架.SLDPRT	863.35K
7	CPJ10101-01-02后板角铁下.SLDPRT	102.57K
8	CPJ10101-01-03底座外框架底板.SLDPRT	160.82K
9	CPJ10101-01-04框架竖板.SLDPRT	90.55K
10	CPJ10101-01-05后板角铁上.SLDPRT	129.69K
11	CPJ10101-01底部框架焊接件.SLDASM	277.52K
12	CPJ10101-02电机安装横板.SLDPRT	177.24K
13	CPJ10101-03-01旋转法兰盘.SLDDRW	257.88K
14	CPJ10101-03-01旋转法兰盘.SLDPRT	166.19K
15	CPJ10101-03-02旋转加强盘.SLDDRW	171.72K
16	CPJ10101-03-02旋转加强盘.SLDPRT	208.89K
17	CPJ10101-03-02旋转加强盘.STEP	137.30K
18	CPJ10101-03-03竹板盘.SLDDRW	232.81K
19	CPJ10101-03-03竹板盘.SLDPRT	175.06K
20	CPJ10101-03-04磁铁.SLDPRT	166.43K
21	CPJ10101-03动力组件总成.SLDASM	303.97K
22	CPJ10101-04-01面板2.0.SLDDRW	183.60K
23	CPJ10101-04-01面板2.0.SLDPRT	176.25K
24	CPJ10101-04上顶面板.SLDPRT	151.56K
25	CPJ10101-05-01上后盖板.SLDPRT	111.93K
26	CPJ10101-05-02上壳体.SLDPRT	235.23K
27	CPJ10101-05上框架焊接件.SLDASM	120.56K
28	CPJ10101-06-01屏幕面板-基础.SLDPRT	1.80M
29	CPJ10101-06屏幕面板总成.SLDASM	797.09K
30	CPJ10101-07-01防水包边.SLDPRT	96.42K
31	CPJ10101-07防水包边焊接件.SLDASM	77.86K
32	CPJ10101-08下后盖板.SLDPRT	106.66K
33	CPJ10101-09软胶垫.SLDPRT	76.61K
34	CPJ10101磁力抛光机.SLDASM	5.79M
35	CPJ10101磁力抛光机.SLDDRW	573.53K
36	CR-MX230AC4.SLDPRT	1.44M
37	GD-80F福马轮[GD-80F].step	712.87K
38	GY-OB-R4040欧标铝型材[GY-OB-R4040].SLDPRT	317.03K
39	LE-8-4040铝型材[LE-8-4040].sldprt	221.91K
40	LE-8-4040铝型材[LE-8-4040]720.SLDPRT	227.60K
41	LE-8-4040铝型材[LE-8-4040]800.SLDPRT	227.01K
42	TG765触摸屏XINJE.SLDPRT	97.17K
43	上侧面焊接板.SLDPRT	73.04K
44	停止按钮.SLDPRT	124.77K

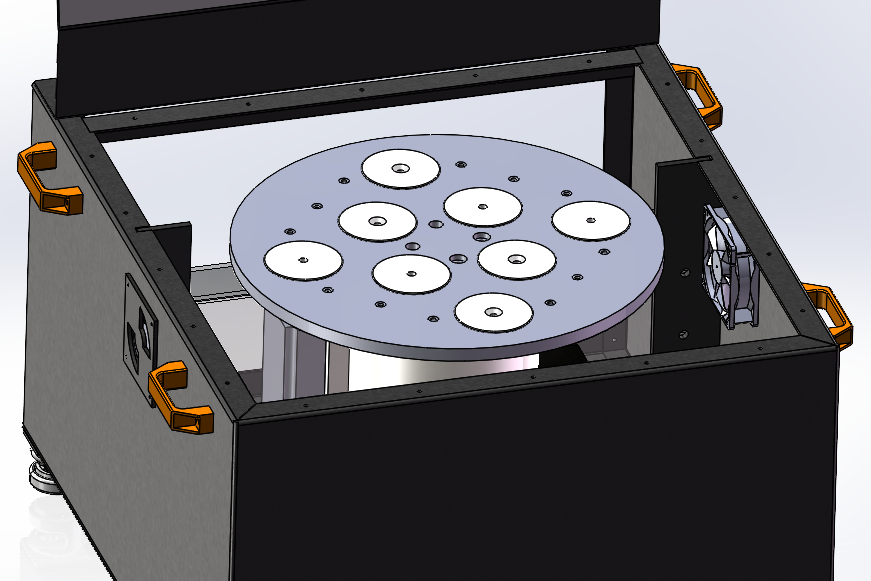

45	内部构造.png	357.14K

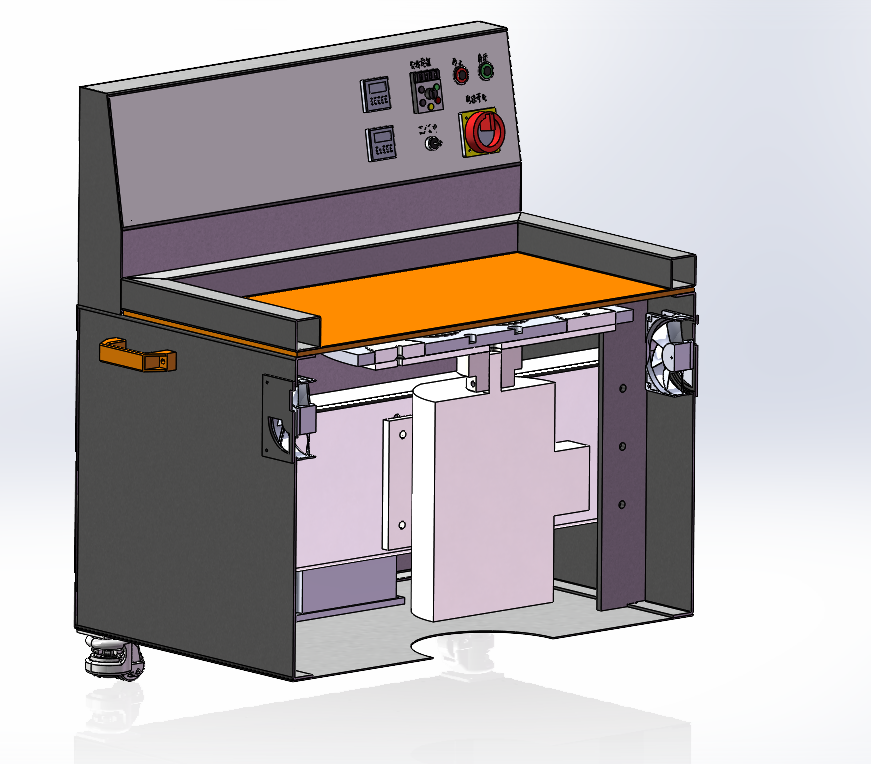

46	剖面视图.png	372.11K

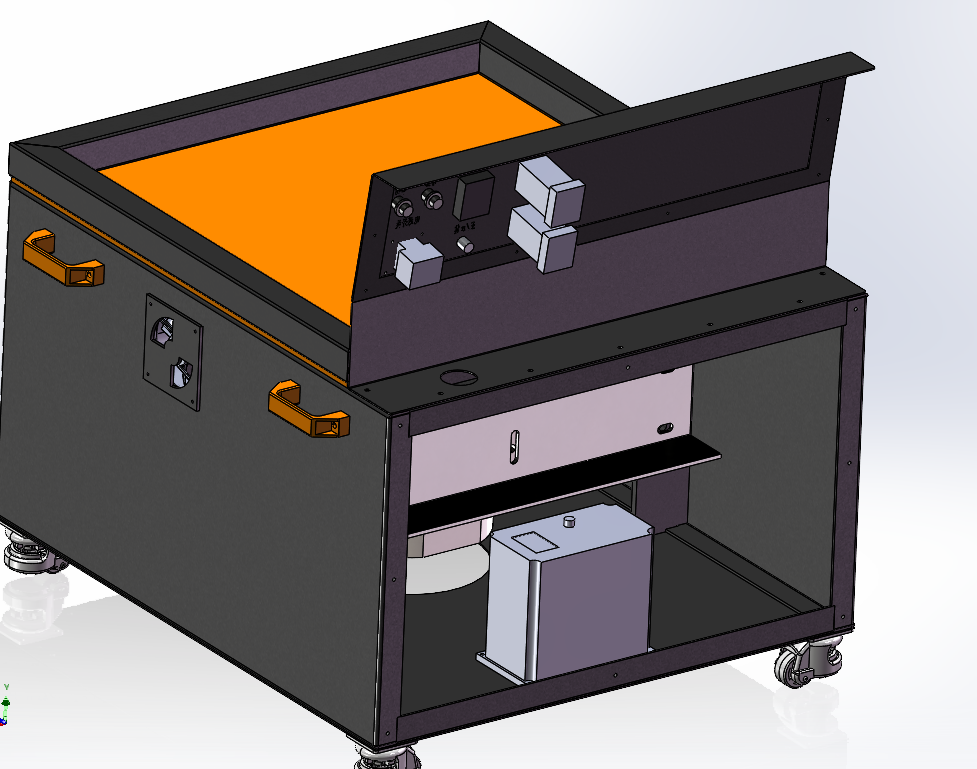

47	变频与电路安装.png	519.71K
48	变频器.SLDPRT	123.99K
49	变频器小面板.SLDPRT	201.34K
50	后盖板.SLDPRT	89.10K
51	启动按钮.SLDPRT	130.83K
52	尼龙拉手[LE-LS-120].SLDPRT	150.37K
53	尼龙拉手[LE-LS-120].step	118.10K
54	屏幕面板-屏幕.SLDPRT	93.97K

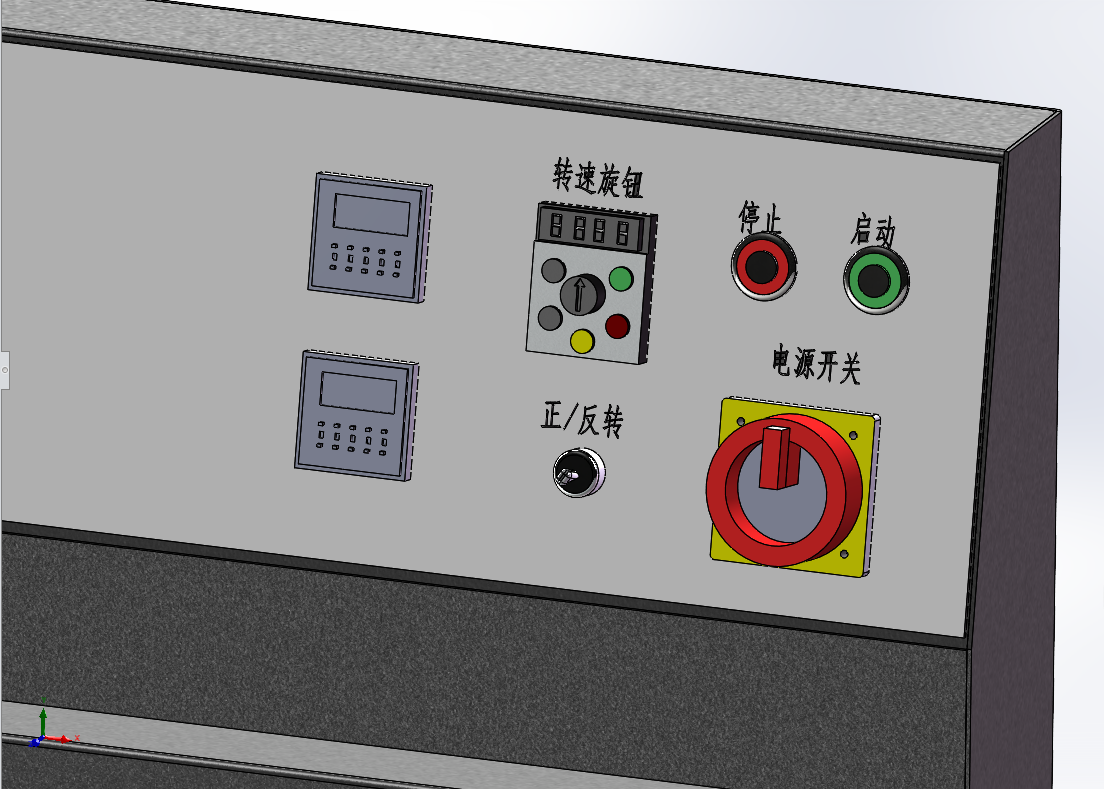

55	布局细节.png	551.92K
56	带图号.png	344.52K

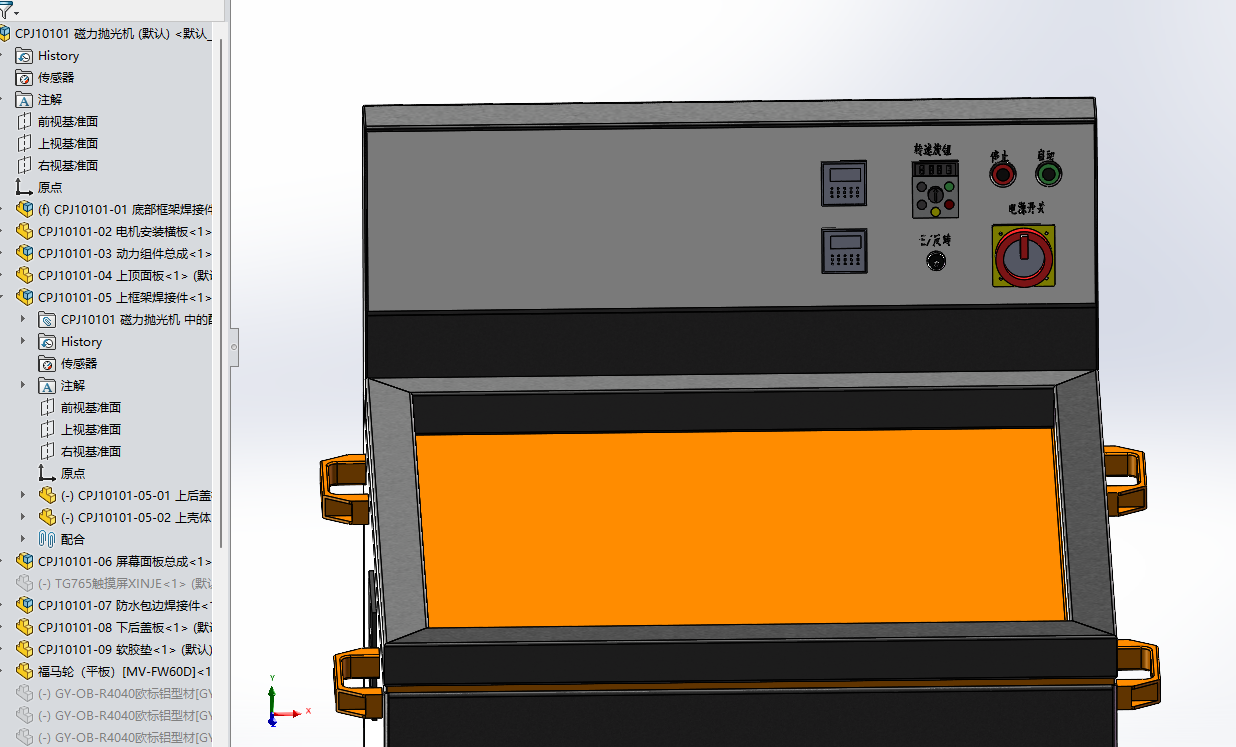

57	底座外框架.SLDPRT	125.92K
58	底座底板.SLDPRT	84.26K
59	底部支架板.SLDPRT	111.63K
60	德力西电气-DZ47LE-321PN.SLDPRT	442.84K
61	排水口.SLDPRT	91.78K
62	控制上结构框架.SLDPRT	119.00K
63	时间继电器[DH48S-1Z].SLDPRT	140.59K
64	时间继电器[DH48S-2Z-S].SLDPRT	165.19K
65	时间继电器[DH48S-S].SLDPRT	171.02K
66	正反转开关.SLDPRT	154.26K
67	水桶.SLDPRT	119.46K

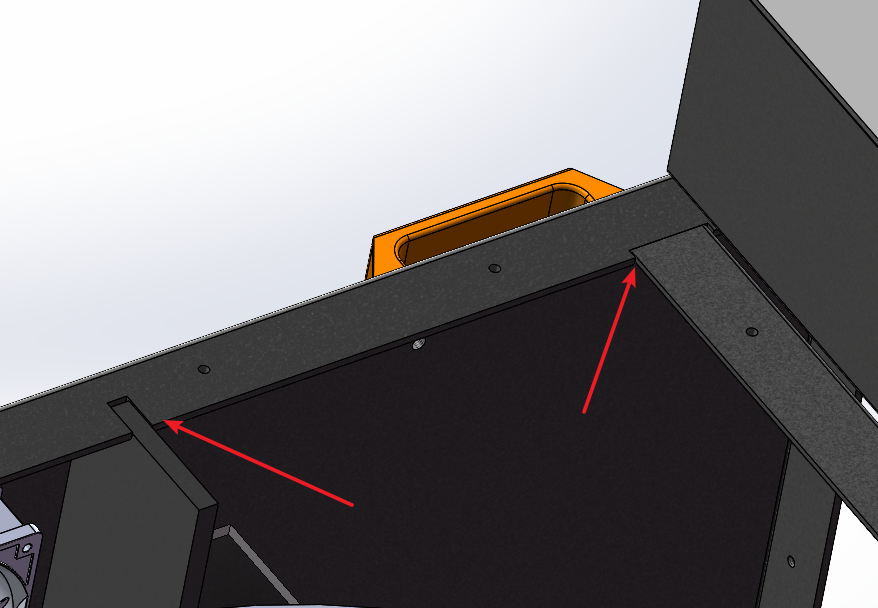

68	焊接定位细节.png	410.42K
69	电机横板.SLDPRT	107.72K
70	电源开关.SLDPRT	155.16K

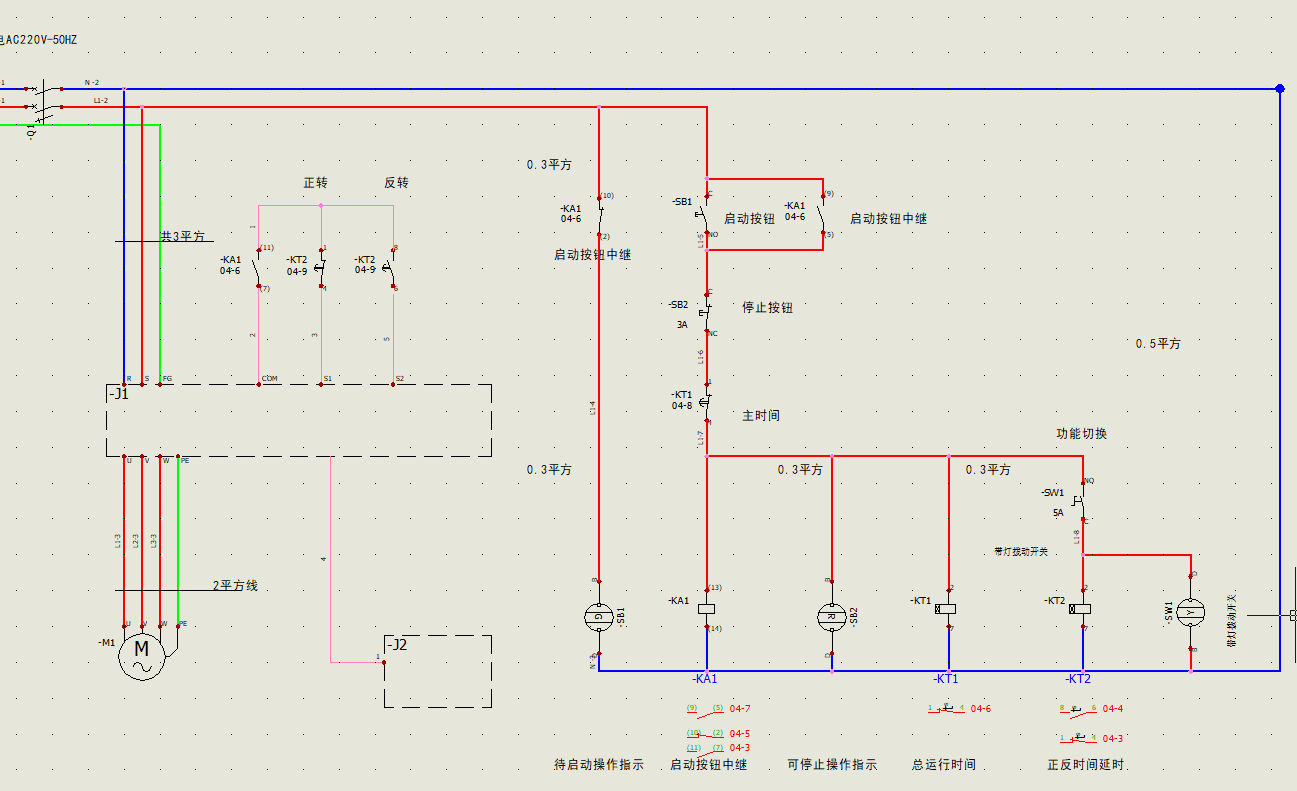

71	电路原理.png	45.87K
72	磁铁示意.SLDPRT	72.33K
73	福马轮（平板）[MV-FW60D].SLDPRT	1.71M
74	表面黄杨板.SLDPRT	121.28K
75	装配体1.SLDASM	1.06M
76	面板后框.SLDPRT	104.10K
77	风扇防尘罩.SLDPRT	102.58K
78	4KW三相电机.sldprt	68.00K
79	CPJ10101-01-01底部外框架.sldprt	149.00K
80	CPJ10101-01-02后板角铁下.sldprt	62.50K
81	CPJ10101-01-03底座外框架底板.sldprt	77.00K
82	CPJ10101-01-04框架竖板.sldprt	61.50K
83	CPJ10101-01-05后板角铁上.sldprt	67.50K
84	CPJ10101-01底部框架焊接件.sldasm	32.99K
85	CPJ10101-02电机安装横板.sldprt	79.00K
86	CPJ10101-03-01旋转法兰盘.sldprt	69.50K
87	CPJ10101-03-02旋转加强盘.sldprt	82.50K
88	CPJ10101-03-03竹板盘.sldprt	70.50K
89	CPJ10101-03-04磁铁.sldprt	60.50K
90	CPJ10101-03动力组件总成.sldasm	35.29K
91	CPJ10101-04上顶面板.sldprt	68.50K
92	CPJ10101-05-01上后盖板.sldprt	64.00K
93	CPJ10101-05-02上壳体.sldprt	81.00K
94	CPJ10101-05上框架焊接件.sldasm	32.01K
95	CPJ10101-06-01屏幕面板-基础.sldprt	989.00K
96	CPJ10101-06屏幕面板总成.sldasm	35.94K
97	CPJ10101-07-01防水包边.sldprt	62.00K
98	CPJ10101-07防水包边焊接件.sldasm	31.14K
99	CPJ10101-08下后盖板.sldprt	62.00K
100	CPJ10101-09软胶垫.sldprt	59.00K
101	CPJ10101磁力抛光机.SLDASM	2.74M
102	CPJ10101磁力抛光机.STEP	16.15M
