某六层框架办公楼建筑结构设计图（ID:1700401）
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17335406881615.zip | 2.88M |

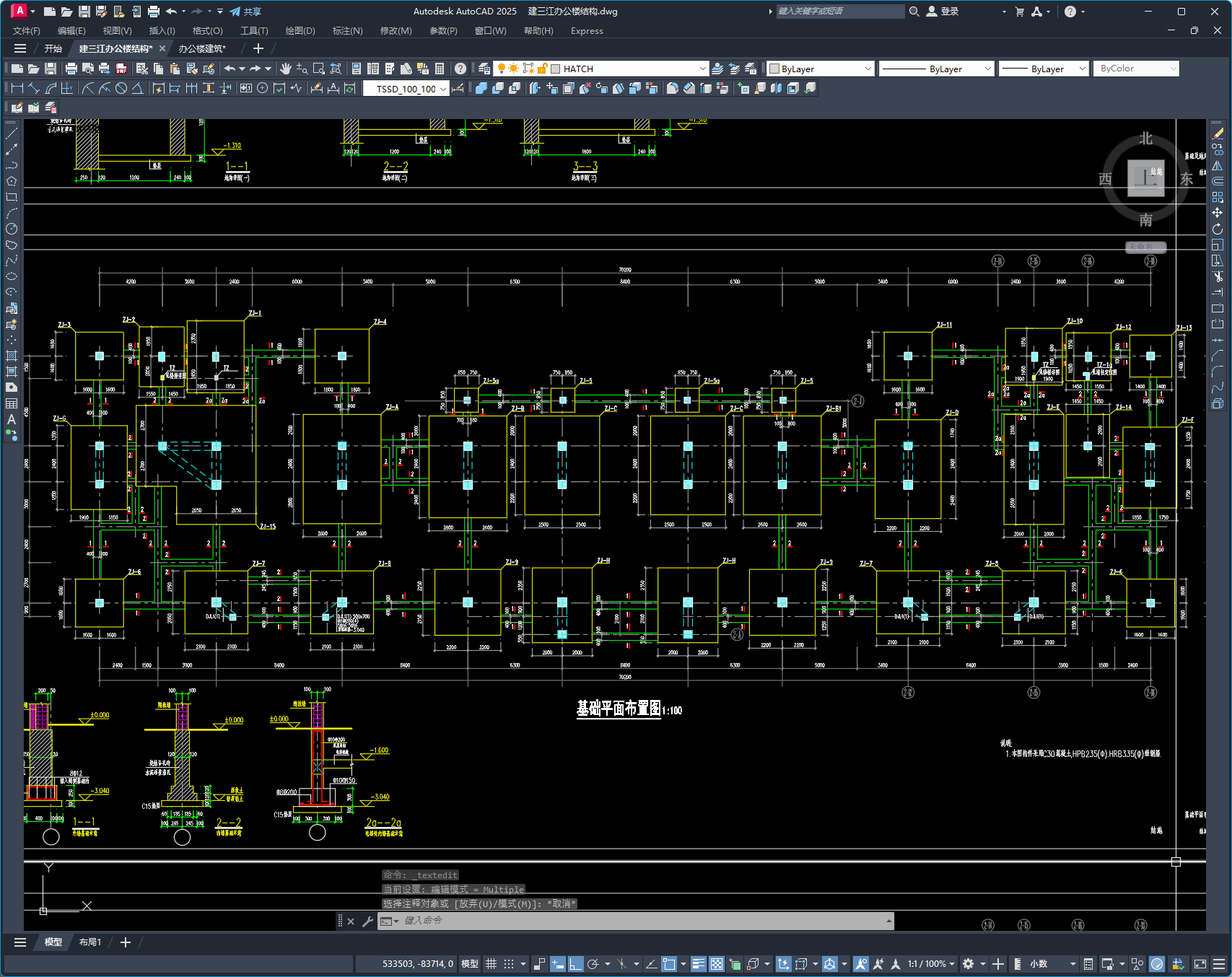

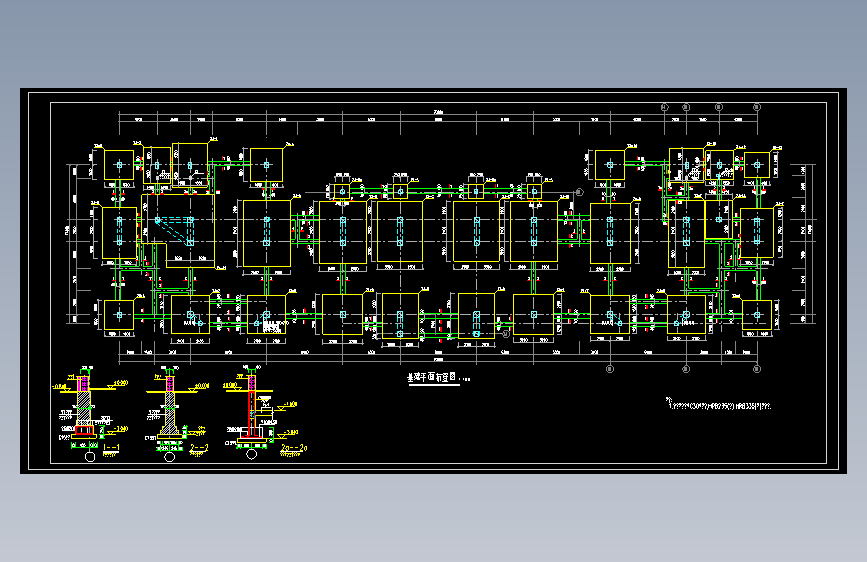

| 2 | 3办公楼基础平面布置图.dwg | 522.61K |
| 3 | 办公楼建筑.dwg | 1.78M |
| 4 | 建三江办公楼结构.dwg | 5.50M |

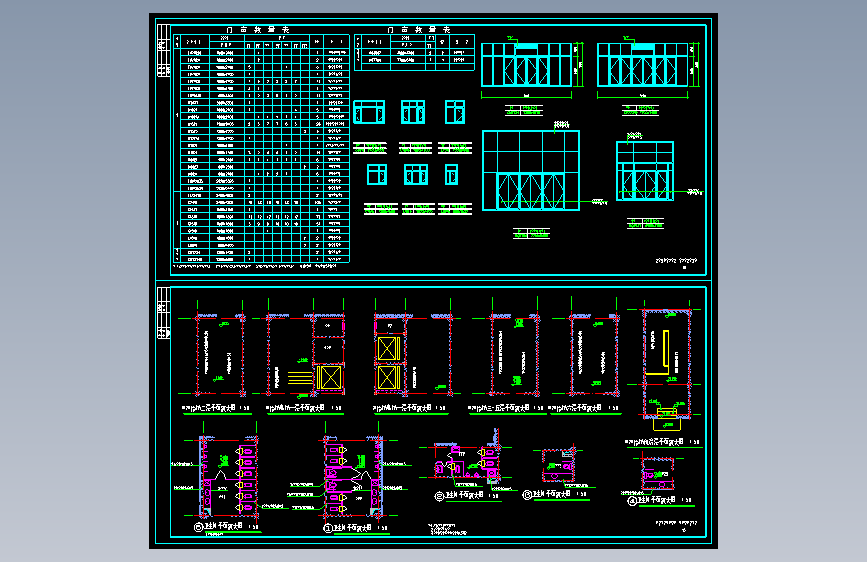

| 5 | 门窗表及楼梯间卫生间详图.dwg | 379.59K |
此图纸下载需要70金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：2.95M
所需金币：70
上传时间：2024-12-07 11:04:50
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介

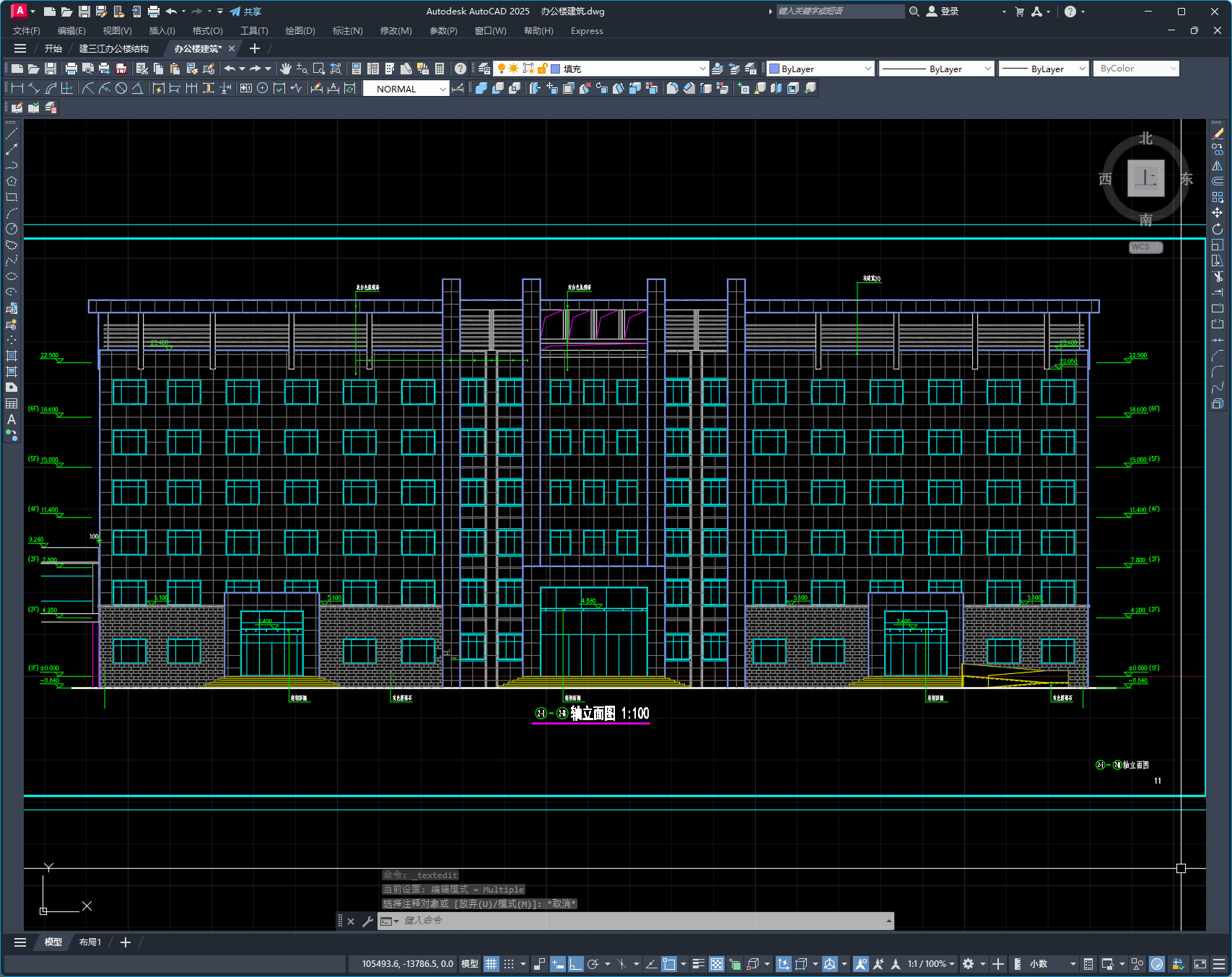

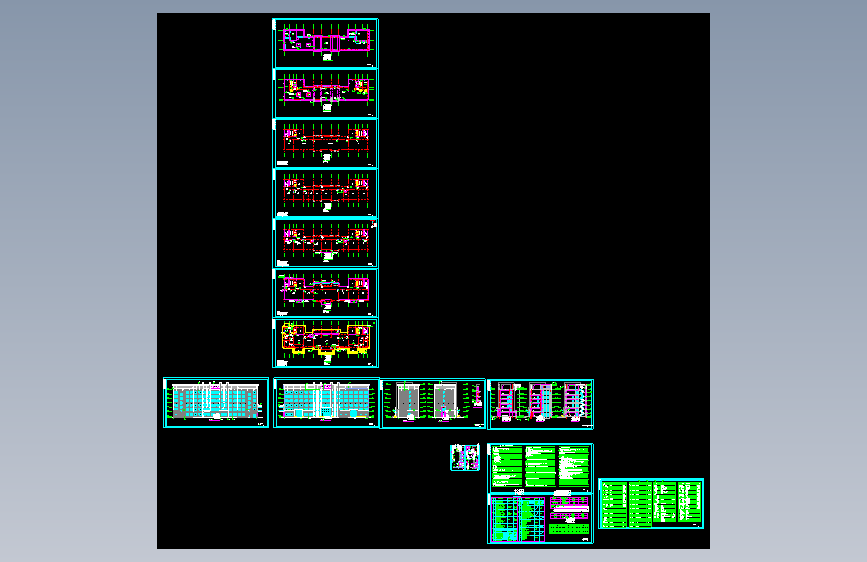

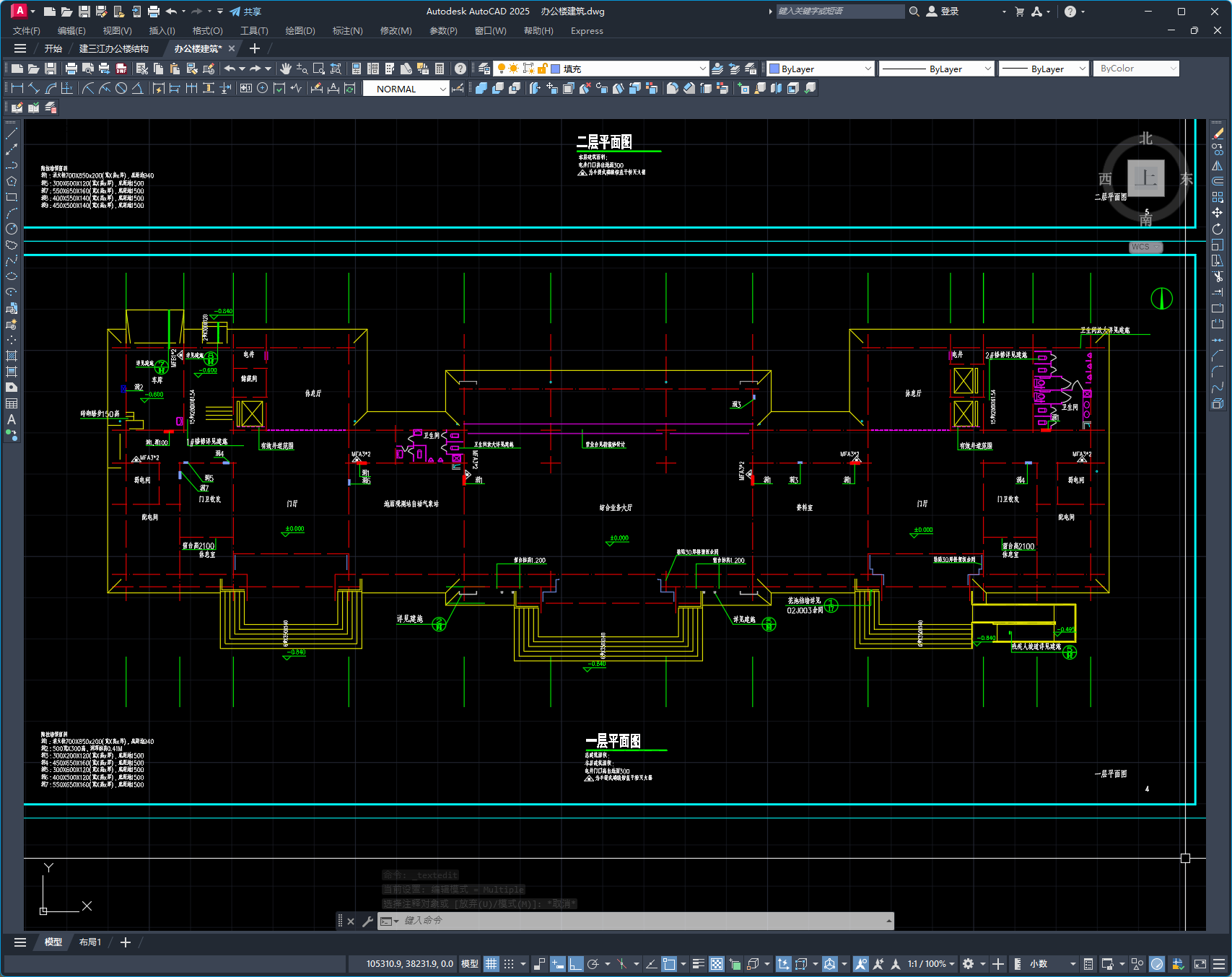

建筑层数:本工程地上6层，一层为车库，综合业务大厅，办公室。二~五层均为办公室，六层为多功能厅，会议室。结构体系：现浇钢筋混凝土结构。建筑图共计18张，其中包括：建筑总说明，1-6层平面图，机房及屋顶平面图，3张立面图，2张剖面图，2张墙身节点详图，卫生间及楼梯间详图，门窗表等。

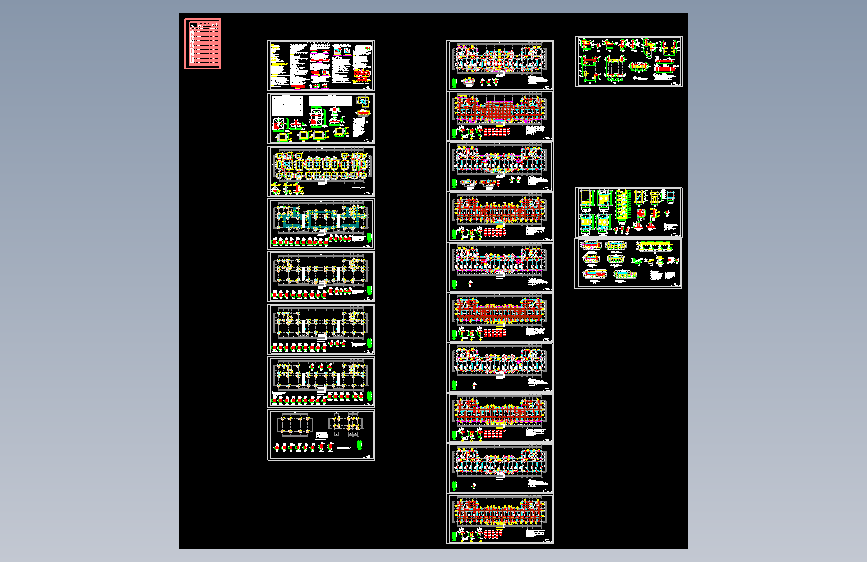

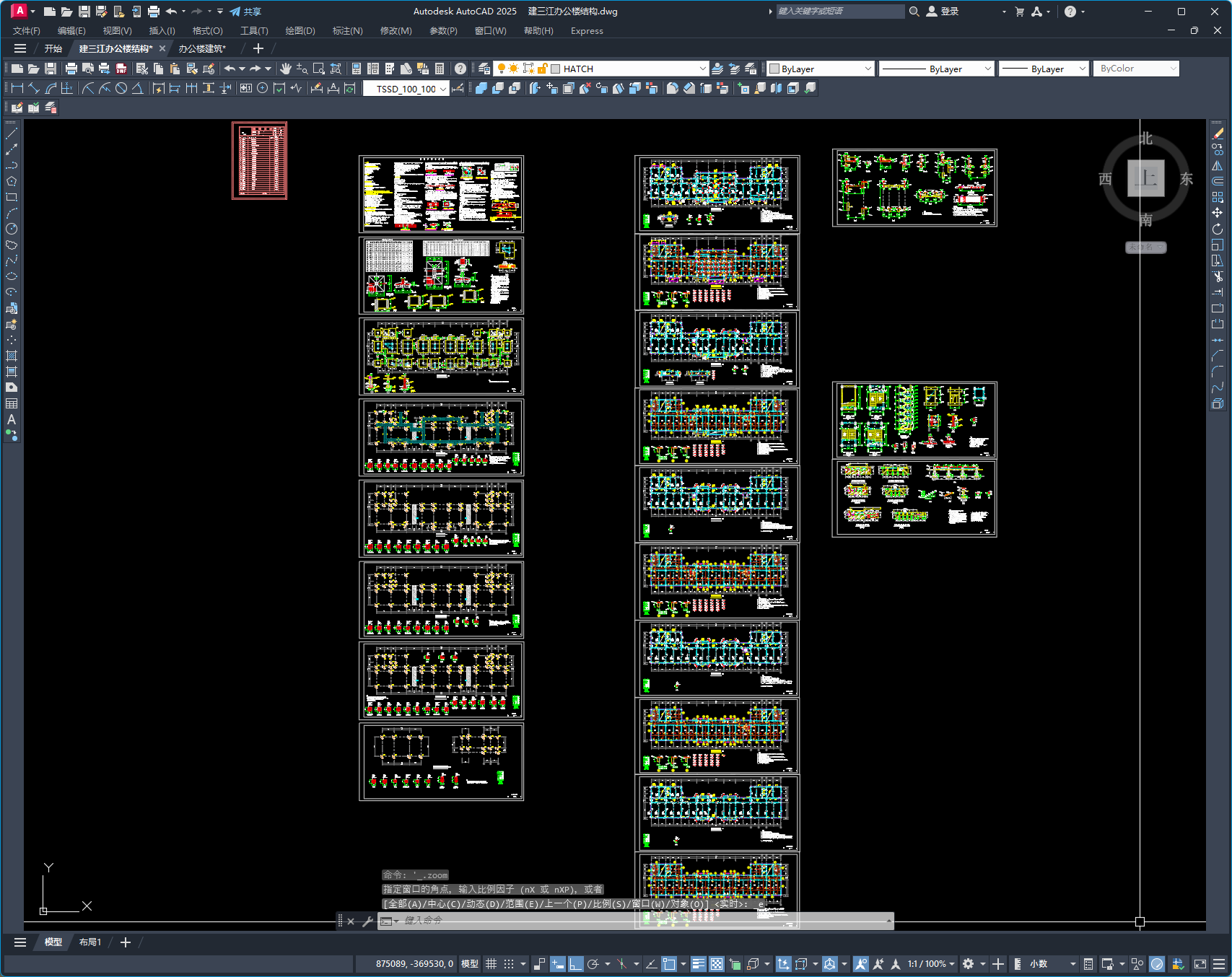

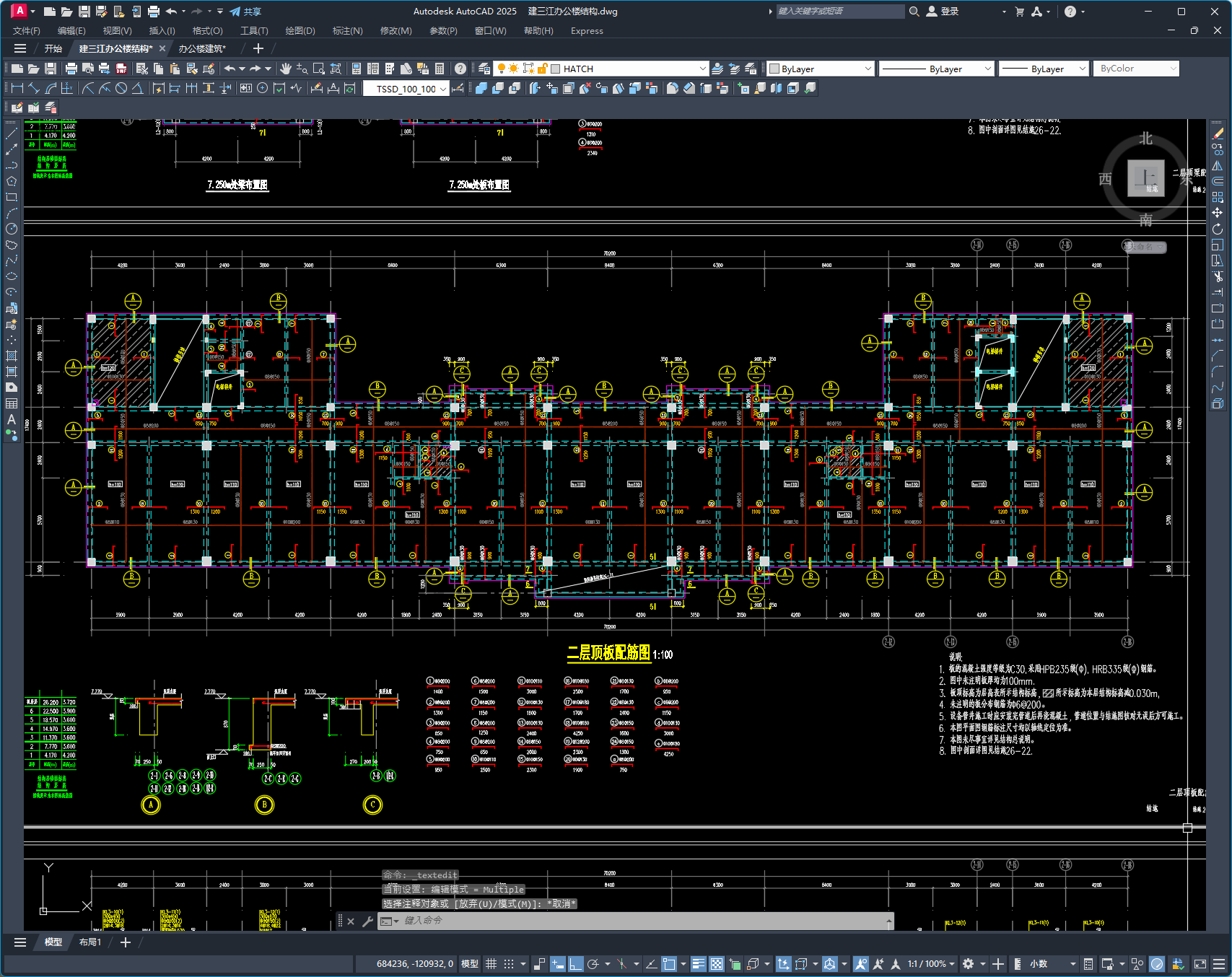

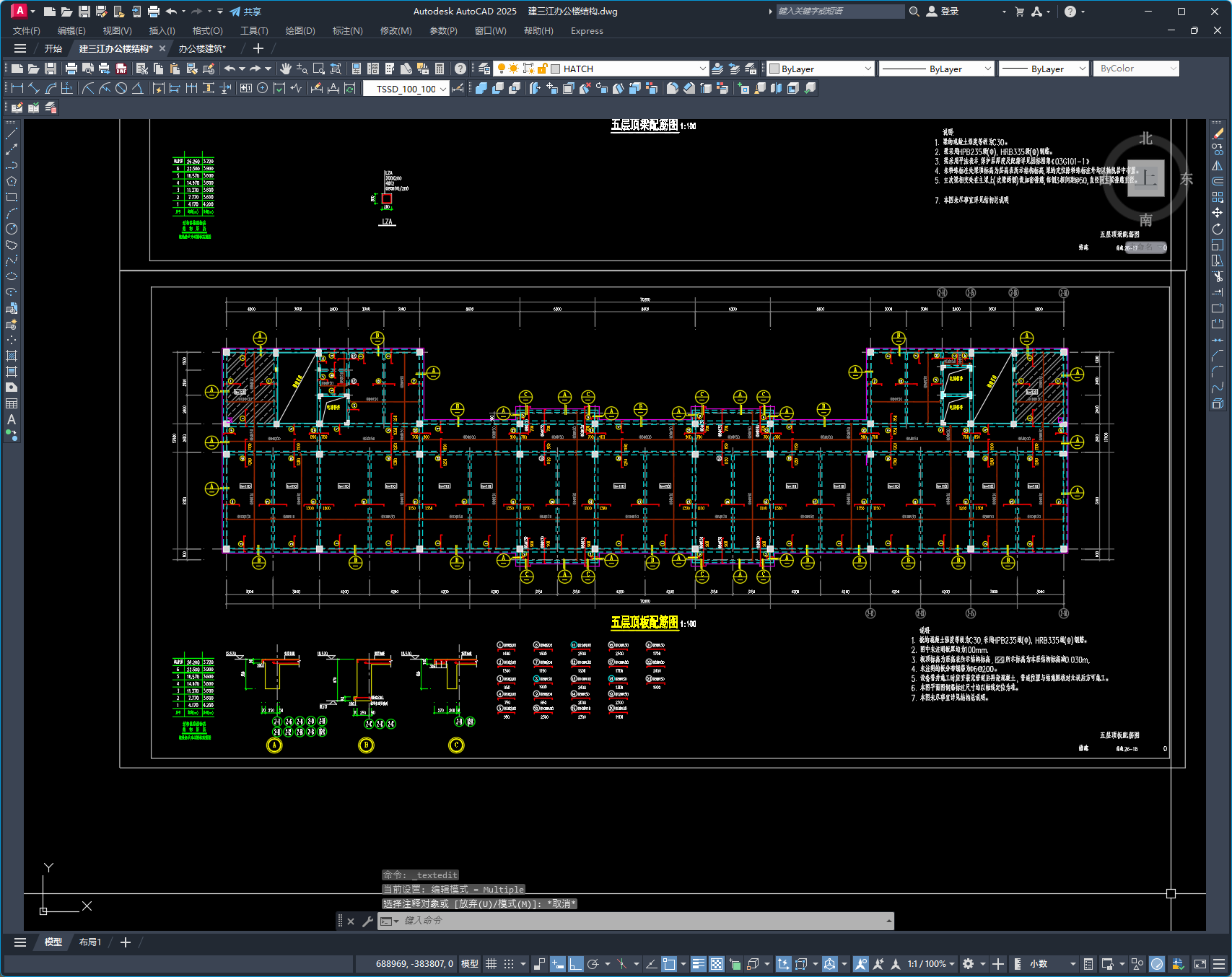

结构图共计28张，其中包括：结构设计总说明，基础平面图及详图，1-6层框架柱定位图，机房及设备间柱定位图，1-5层梁配筋图、机房及设备间梁配筋图，1-5层板配筋图、机房及设备间板配筋图，一二层详图，屋面详图（一）、（二），楼电梯详图，电梯详图等。
