轻钢别墅建筑结构图（ID:1701999）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17336150045648.zip | 3.36M |

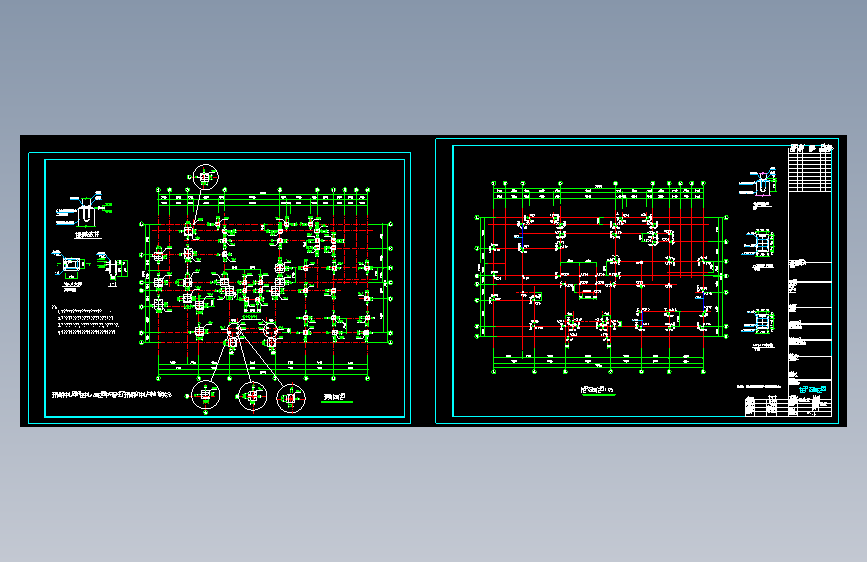

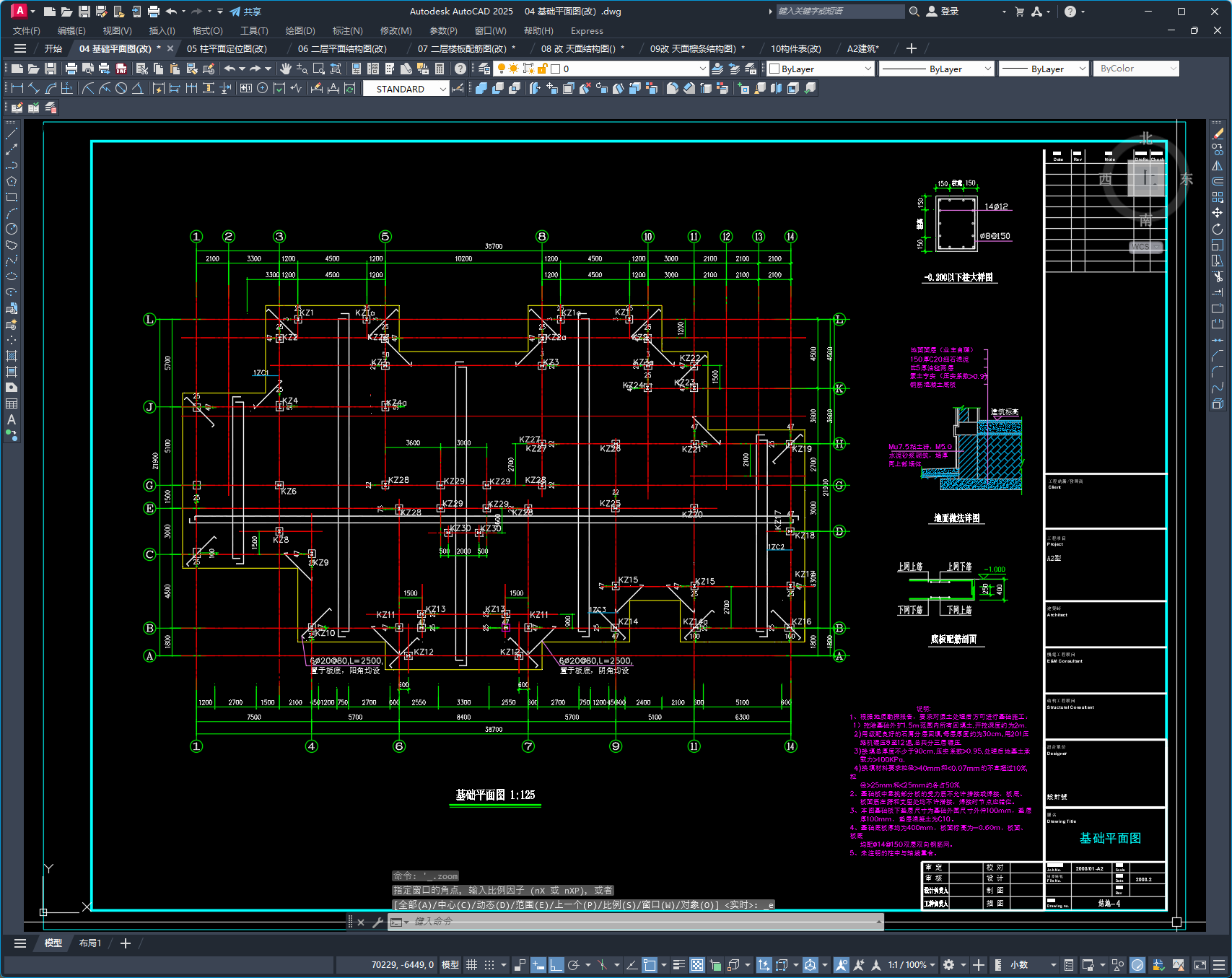

| 2 | 04基础平面图改）.dwg | 1.59M |
| 3 | 05柱平面定位图改）.dwg | 1.23M |

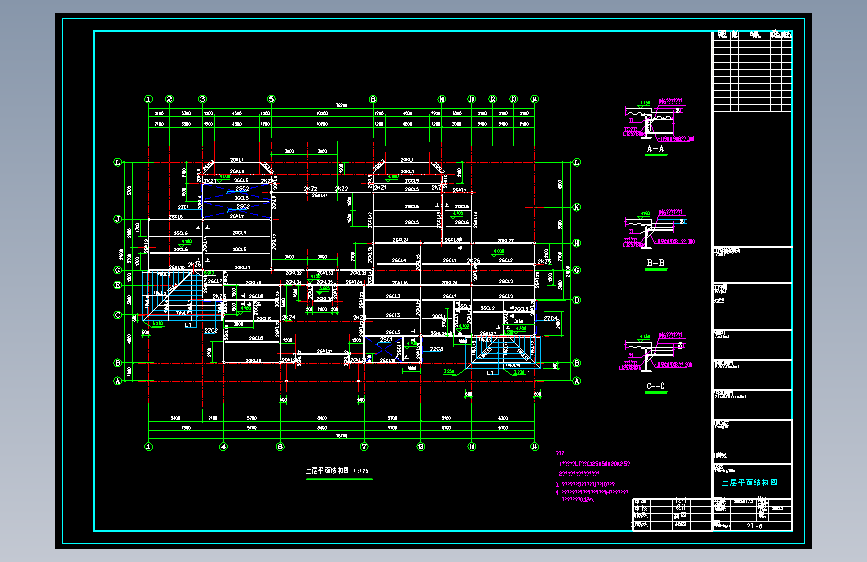

| 4 | 06二层平面结构图改）.dwg | 707.50K |

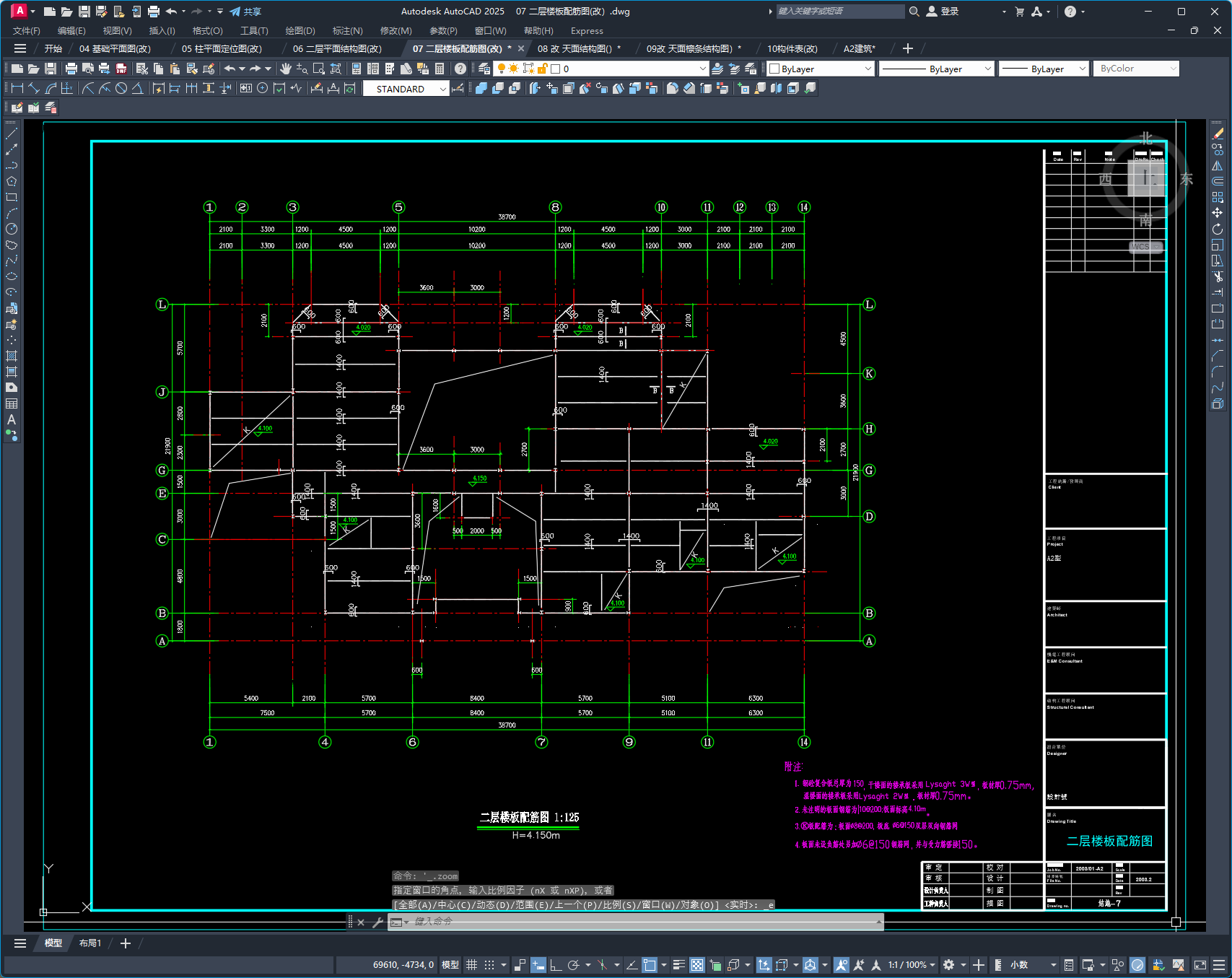

| 5 | 07二层楼板配筋图改）.dwg | 667.39K |

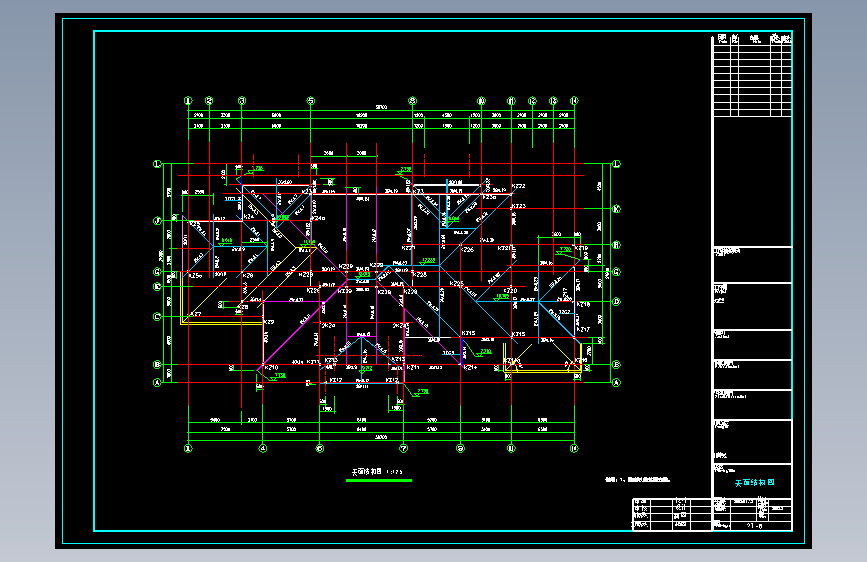

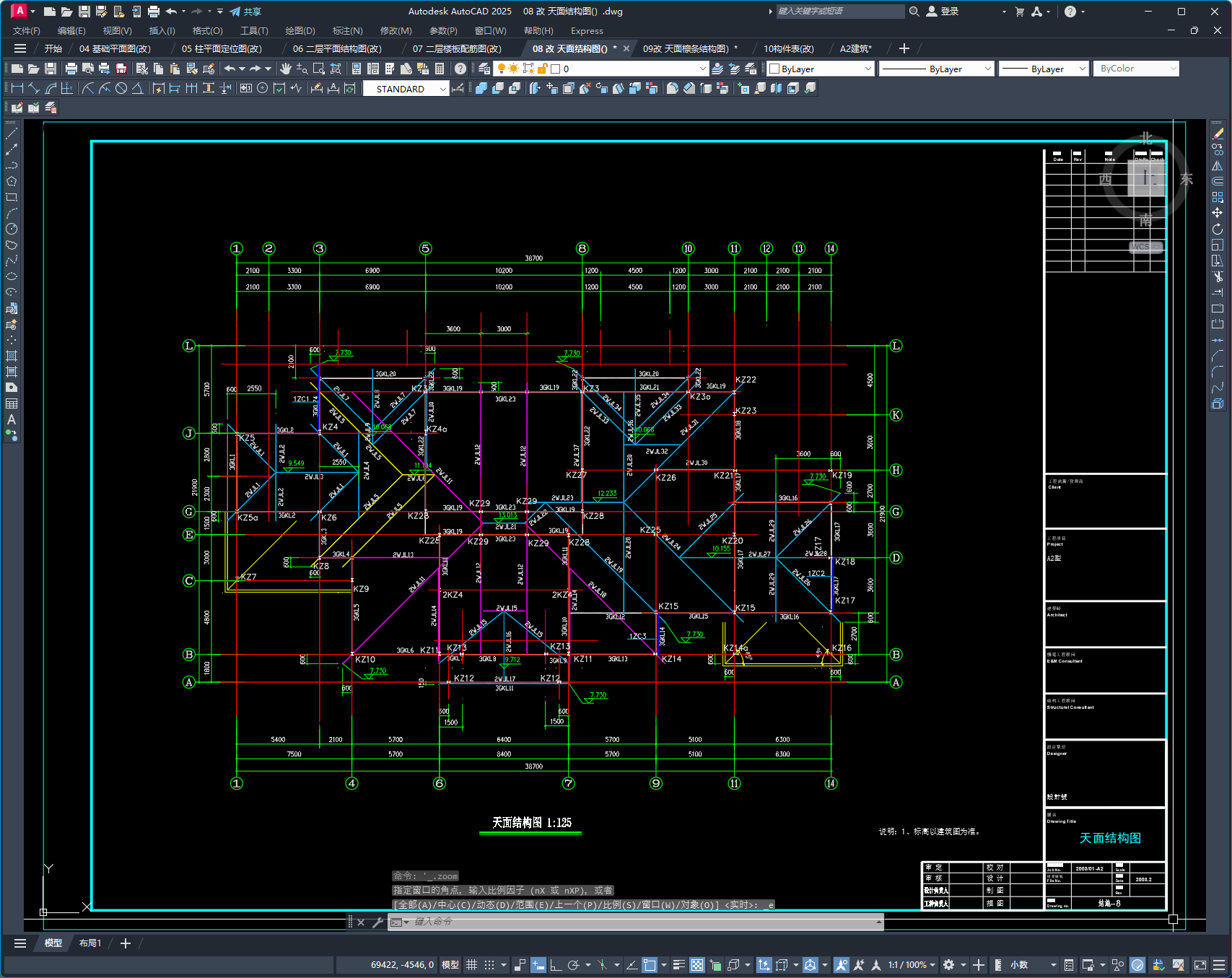

| 6 | 08改天面结构图）.dwg | 744.04K |

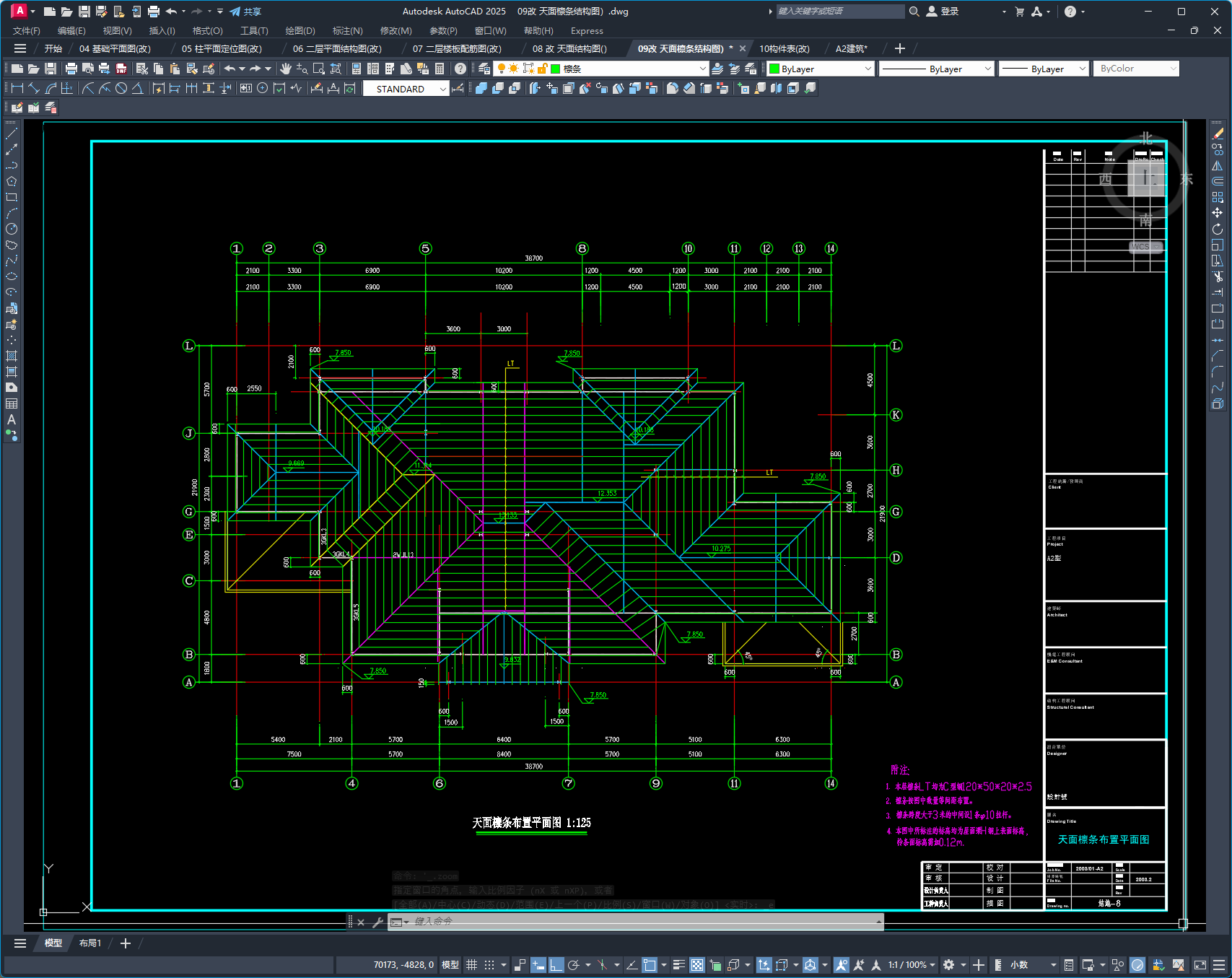

| 7 | 09改天面檩条结构图）.dwg | 662.42K |
| 8 | 10构件表改.dwg | 613.21K |

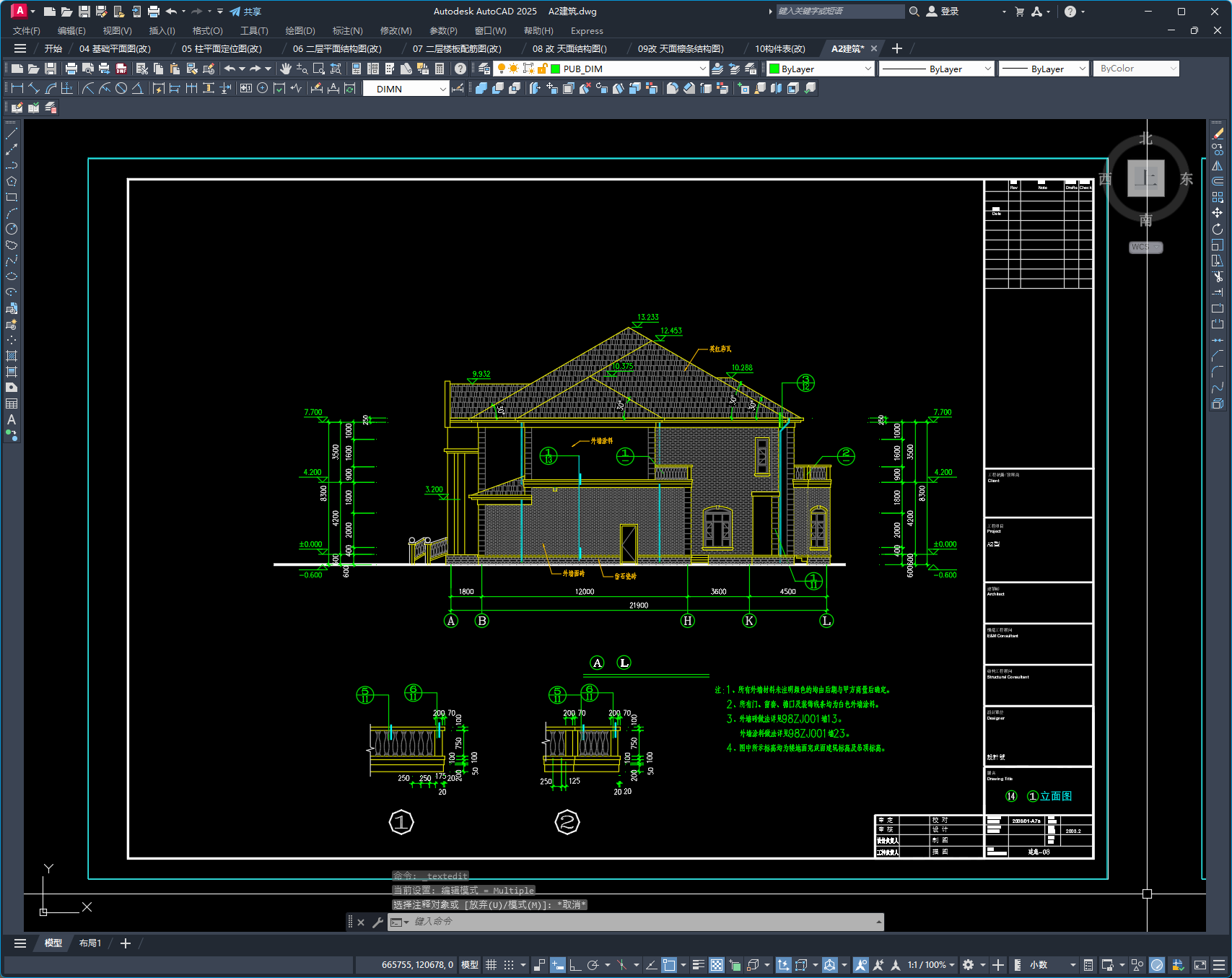

| 9 | A2建筑.dwg | 2.58M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：3.44M
所需金币：50
上传时间：2024-12-08 07:43:25
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介

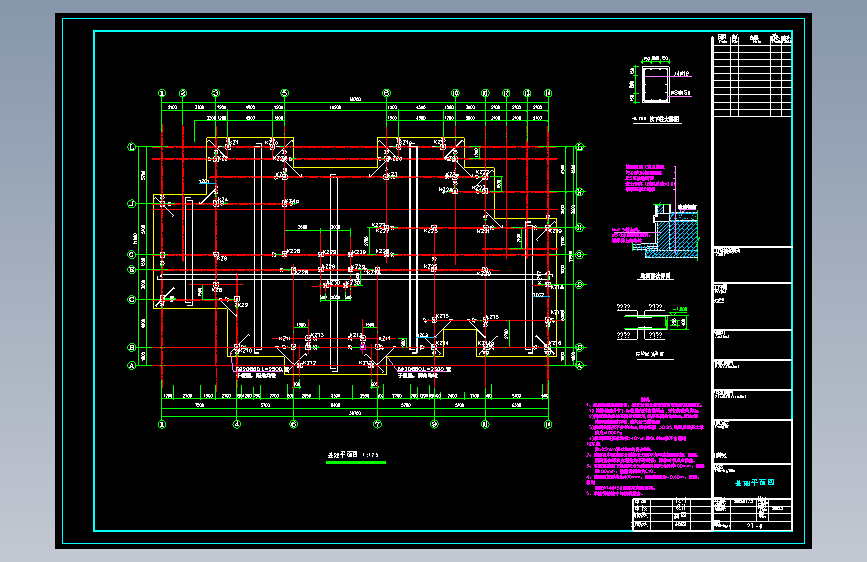

本次设计为：东莞某三层A2型轻钢别墅建筑结构图
本工程为三层住宅,采用轻钢结构，设计耐火等级为二级。总建筑面积为1066.5㎡
图纸包括：
建筑图：

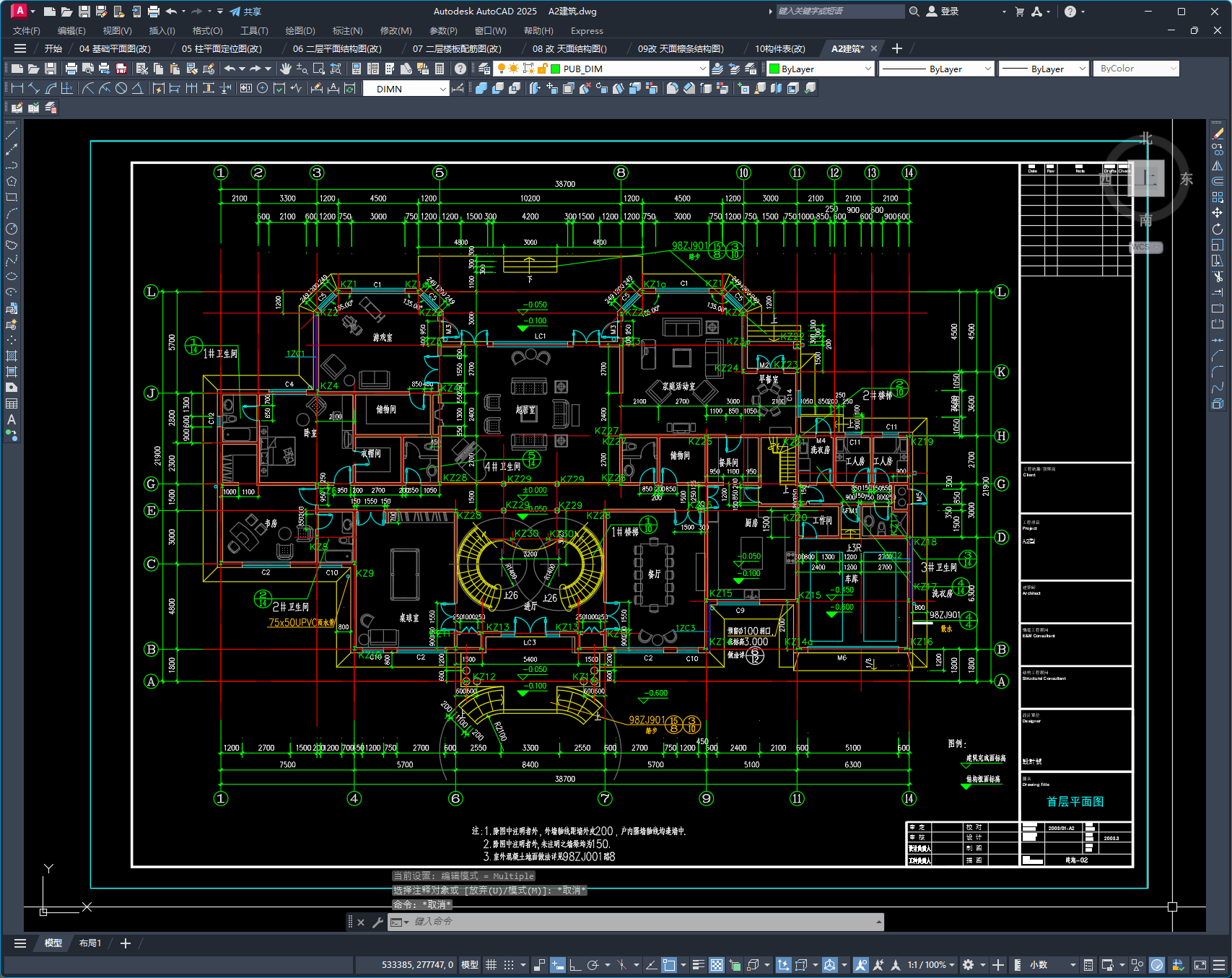

建筑设计说明、目录、门窗表、首层平面图、二层平面图、屋面平面图、立面图、剖面图、楼梯大样、节点详图、卫生间大样、门窗立面大样共15张图纸；
结构图：
基础平面图、预埋件定位图、柱平面定位图、平面结构图、楼板配筋图、天面结构图、天面檩条布置平面图、构件表共8张图纸。
