某部队游泳馆网架结构图（ID:1703687）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17337034146673.zip | 798.38K |
| 2 | az.dwg | 369.06K |
| 3 | cl.dwg | 241.69K |
| 4 | qt.dwg | 456.88K |

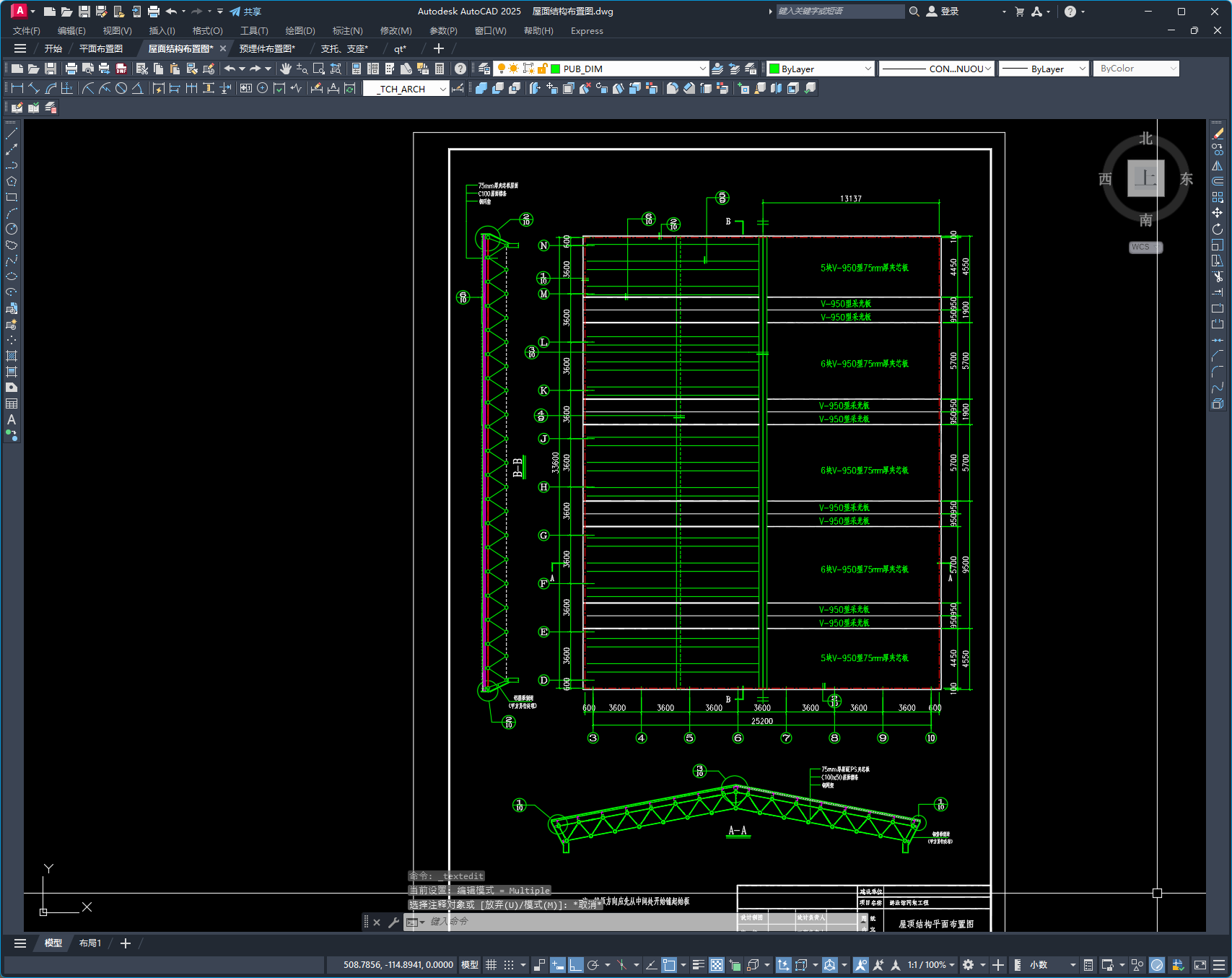

| 5 | 屋面结构布置图.dwg | 452.23K |
| 6 | 屋面节点大样.dwg | 206.07K |

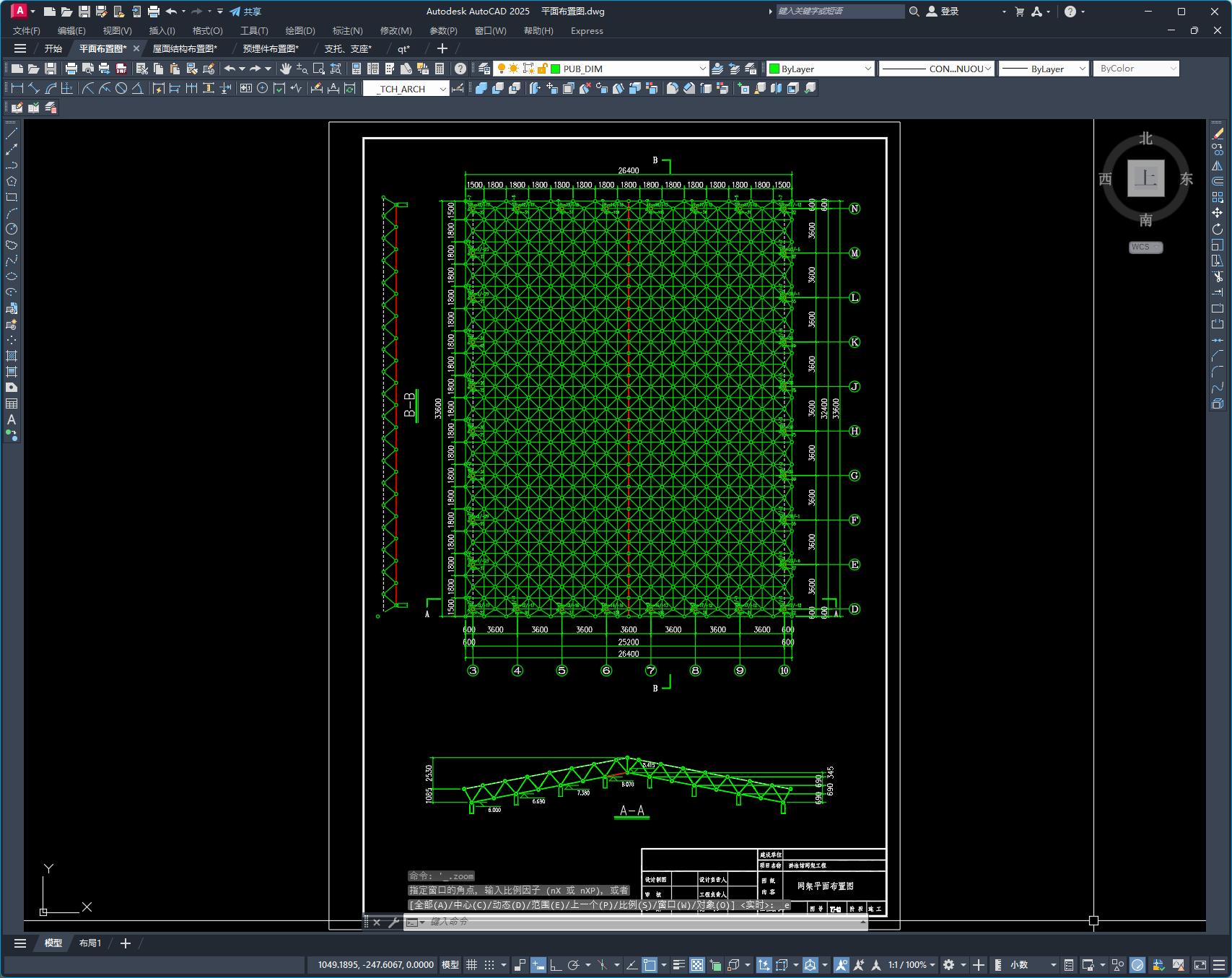

| 7 | 平面布置图.dwg | 422.03K |
| 8 | 支托、支座.dwg | 139.03K |
| 9 | 设计说明.dwg | 45.81K |

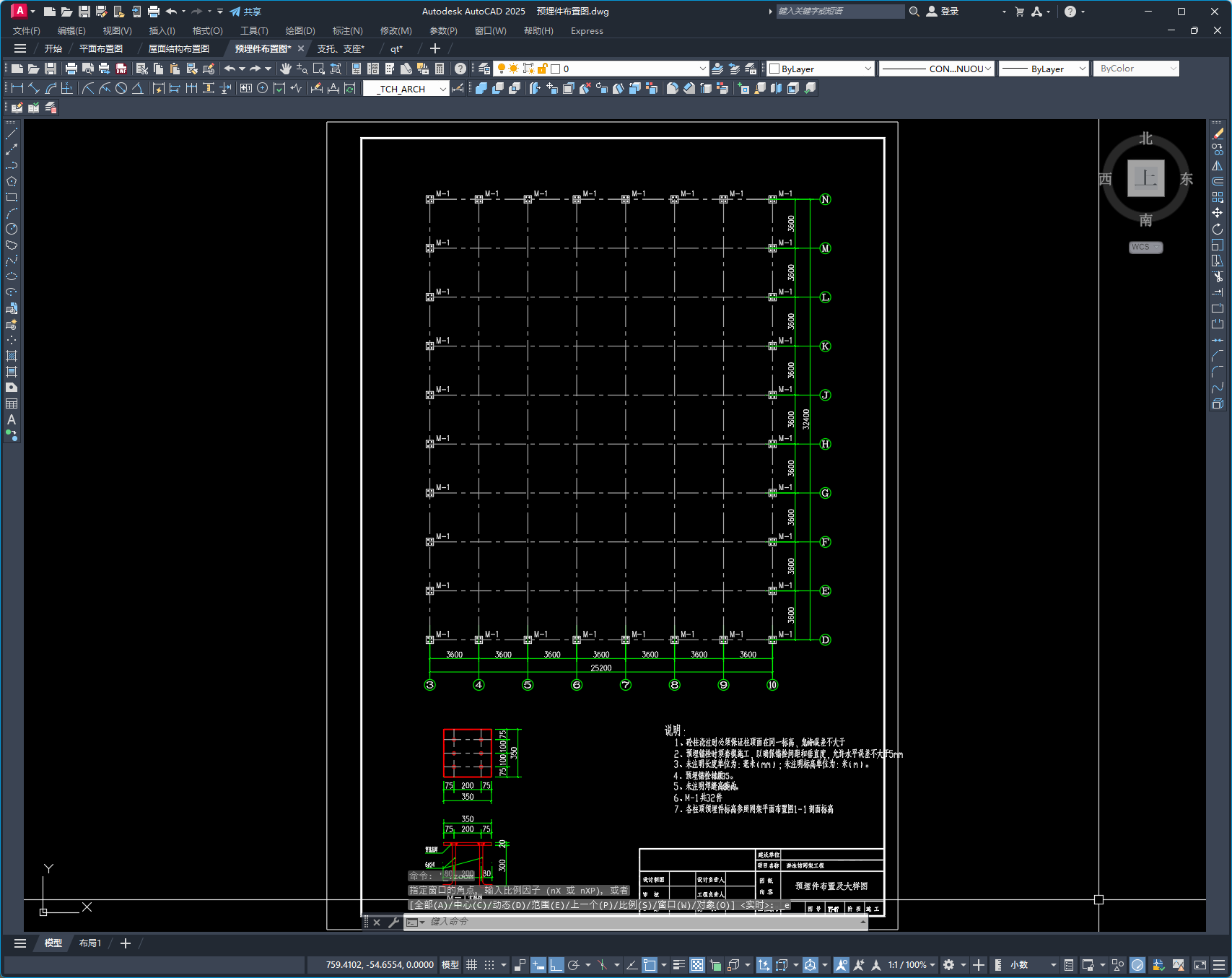

| 10 | 预埋件布置图.dwg | 96.31K |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：817.54KB
所需金币：50
上传时间：2024-12-09 08:16:54
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：某部队游泳馆网架结构图
.本工程采用网架结构，其结构形式，网格尺寸及支承形式见平面图，建筑结构的安全等级为二级。
工程计算模型：螺栓球与杆件间为铰接
基本风压：0.55KN/㎡
地震设防烈度：6度
图纸包括：

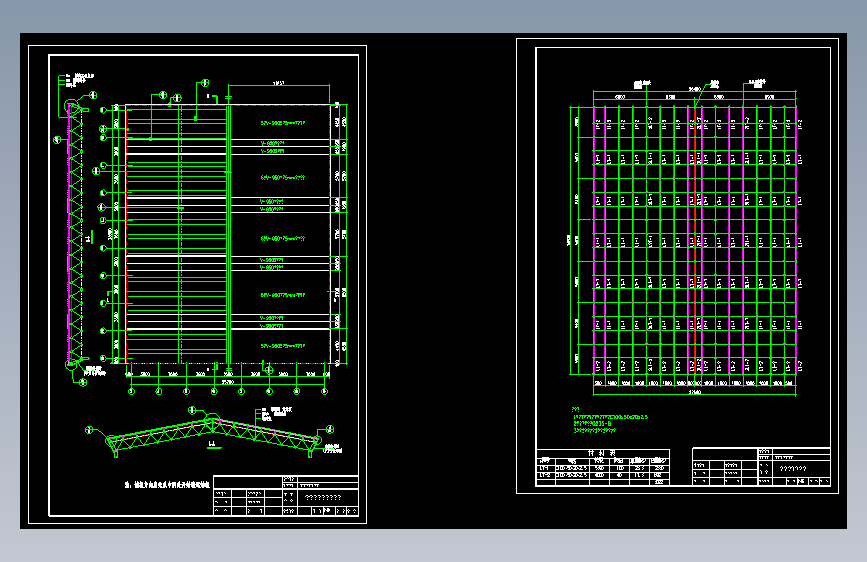

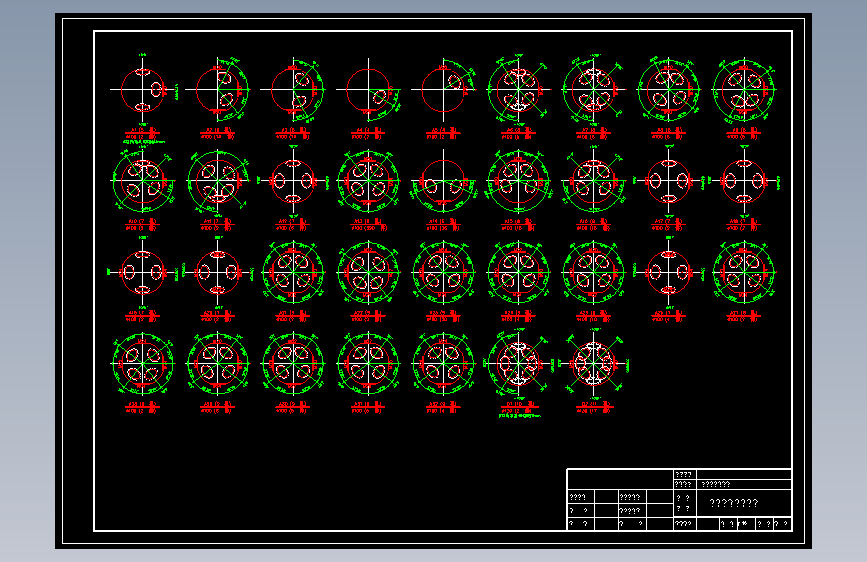

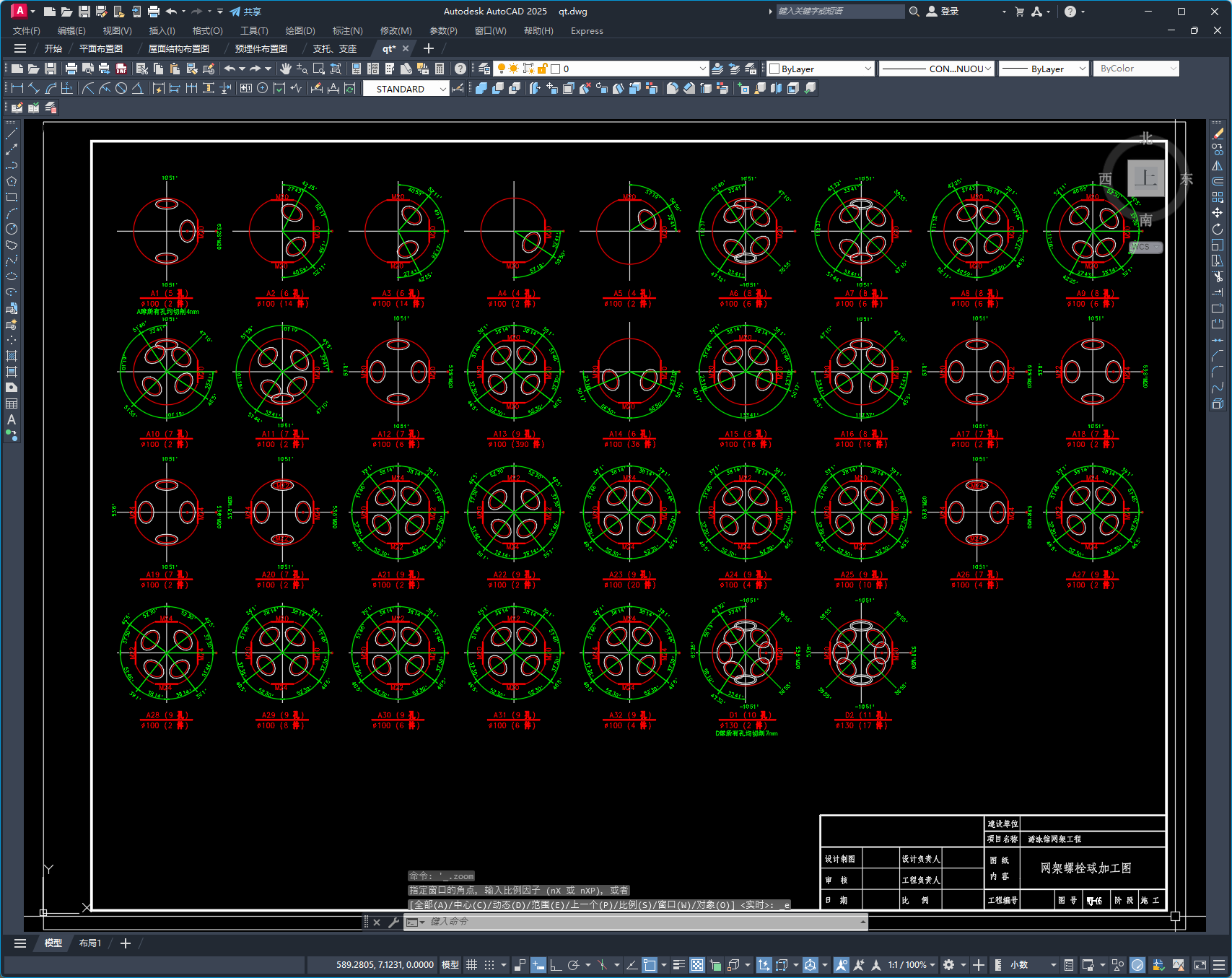

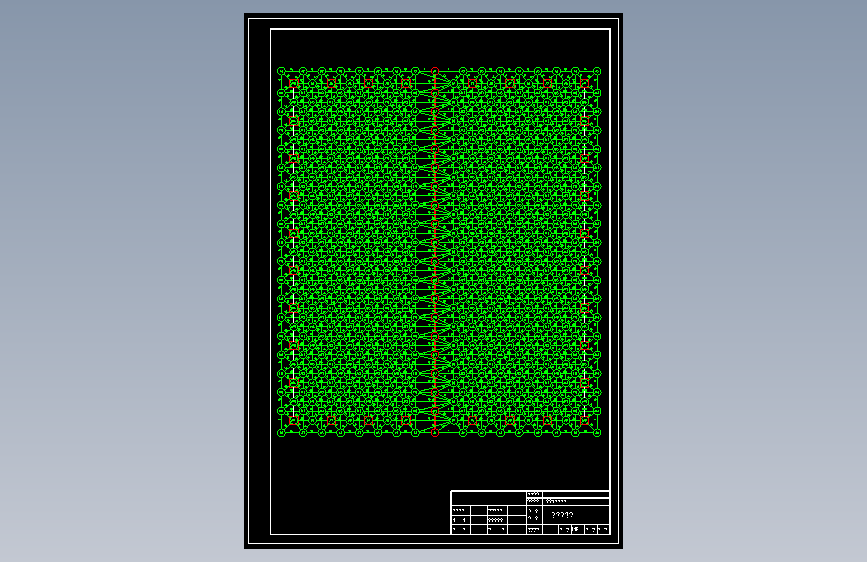

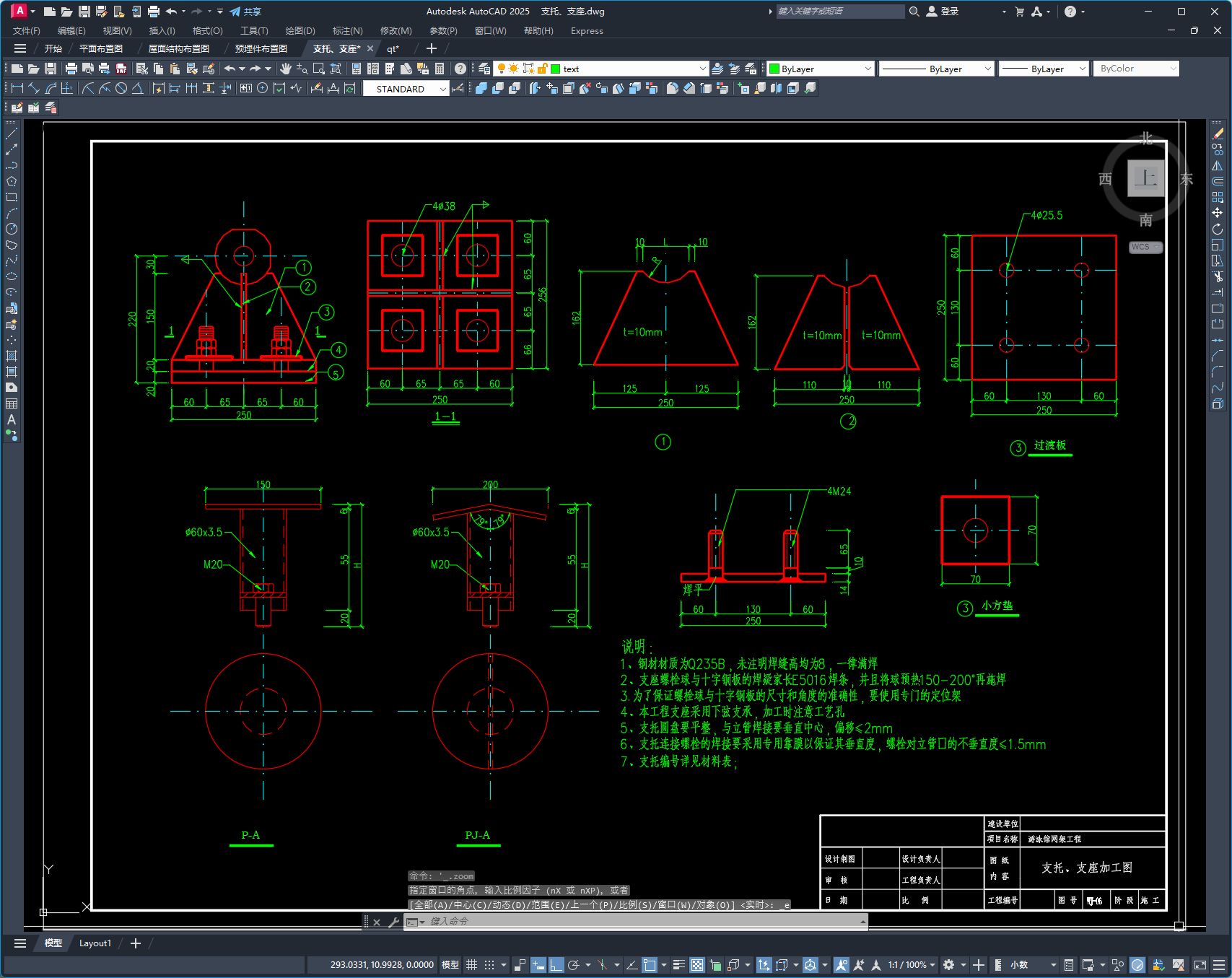

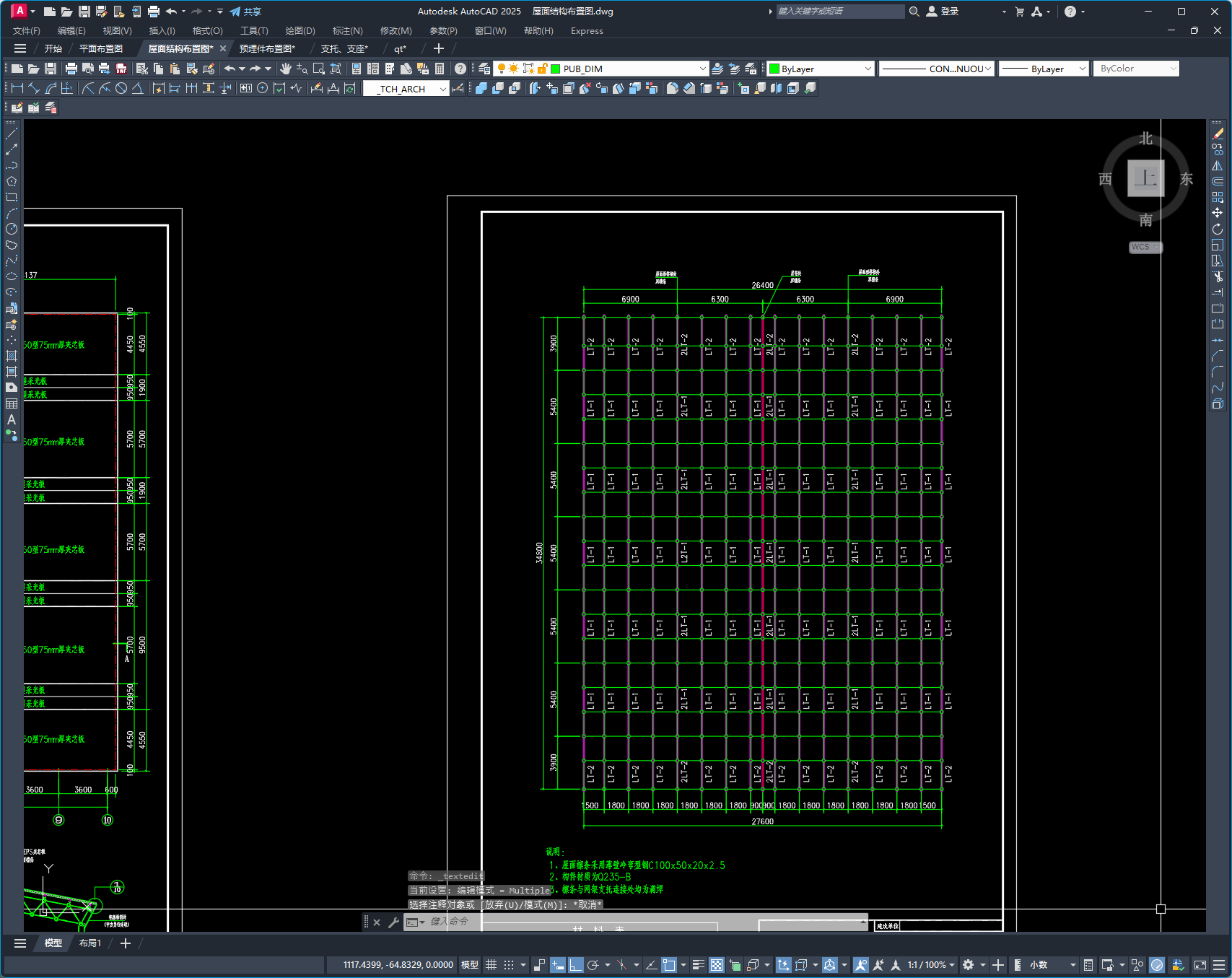

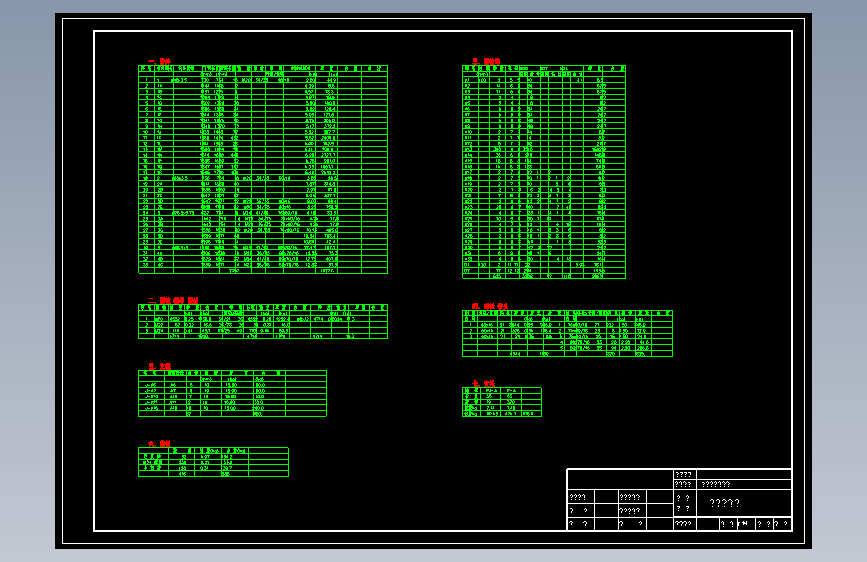

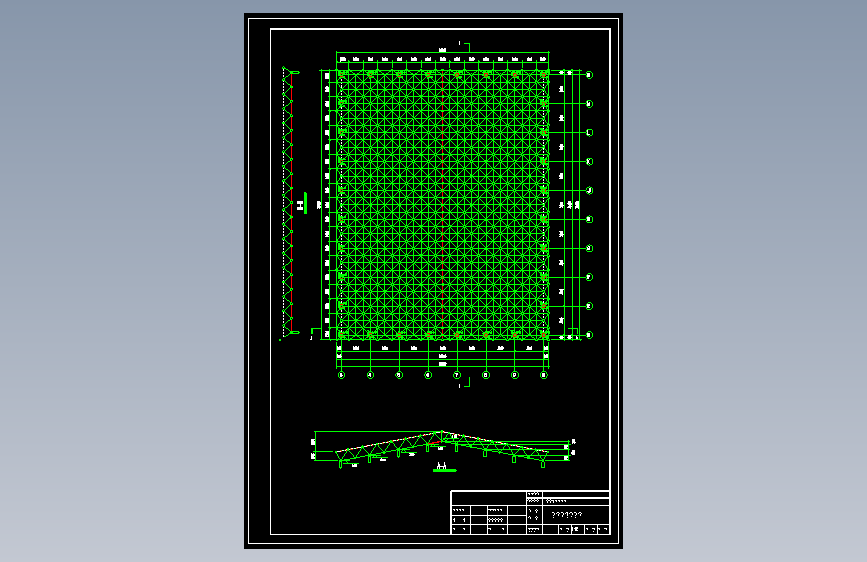

网架设计总说明、网架平面布置图、网架安装图、网架材料表、网架螺栓球加工图、屋面龙骨布置图、支托、支座加工图、屋顶结构平面布置图、屋面龙骨布置图、预埋件布置及大样图共11张图纸。
