中性点接地箱（ID:170398）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 84.88K |
| 2 | 2.png | 75.22K |
| 3 | 3.png | 14.39K |
| 4 | 4.png | 246.21K |
| 5 | 5.png | 467.41K |
| 6 | 50004336门锁(旋钮-单点).SLDPRT | 532.86K |
| 7 | 6.png | 33.41K |
| 8 | 7.png | 138.63K |
| 9 | 72561000铰链.SLDPRT | 1.17M |
| 10 | 8.png | 7.91M |
| 11 | 80433792F1支架（绝缘子-加高-25）.SLDPRT | 664.00K |
| 12 | 80433792F支架（绝缘子-加高-68）.SLDPRT | 683.86K |
| 13 | 80433807F支架（两侧-接地箱）.SLDPRT | 303.44K |
| 14 | 80503714F侧板（左前-接地箱）.SLDPRT | 1.77M |
| 15 | 80503715F侧板（右前-接地箱）.SLDPRT | 2.33M |
| 16 | 80553706F底板（接地箱）.SLDPRT | 1.68M |
| 17 | 80733704F封板（后-接地箱）.SLDPRT | 890.73K |
| 18 | 81413723F弯板（焊门上下边-平板门）.SLDPRT | 342.23K |
| 19 | 81413727F弯板（焊上门铰链侧）.SLDPRT | 429.37K |
| 20 | 81413728F弯板（焊上门门锁侧）.SLDPRT | 496.44K |
| 21 | 83123756F顶盖（接地箱）.SLDPRT | 1.57M |
| 22 | 83203702F1门（左前）.SLDPRT | 1.32M |
| 23 | 83203702F门（右前）.SLDPRT | 1.29M |
| 24 | 87801013F绝缘子(φ85×130简化).SLDPRT | 14.59M |
| 25 | F153203702门焊接（左前）.SLDASM | 231.04K |
| 26 | F153203992门装配（左前）.SLDASM | 1.19M |
| 27 | F53203702门焊接（右前）.SLDASM | 232.62K |
| 28 | F53203992门装配（右前）.SLDASM | 1.31M |
| 29 | 接地排1.SLDPRT | 88.24K |
| 30 | 接地排2.SLDPRT | 85.01K |
| 31 | 接地排3.SLDPRT | 70.94K |
| 32 | 接地排4.SLDPRT | 138.96K |
| 33 | 接地箱（拼装）.SLDASM | 5.16M |
| 34 | 电缆搭接.SLDPRT | 146.06K |
| 35 | 铜排（U型）.SLDPRT | 297.22K |
| 36 | 铜排（横向1）.SLDPRT | 149.50K |
| 37 | 铜排（竖向1）.SLDPRT | 161.02K |
| 38 | 铜排（竖向2）.SLDPRT | 161.34K |
此图纸下载需要280金币
立即下载
发布者
一毛
创作: 10
粉丝: 0
加入时间：2021-01-07
模型信息
图纸格式：sldprt,sldasm
文件大小：0KB
所需金币：280
上传时间：2021-01-09 03:01:46
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
高压
接地
箱
图纸简介

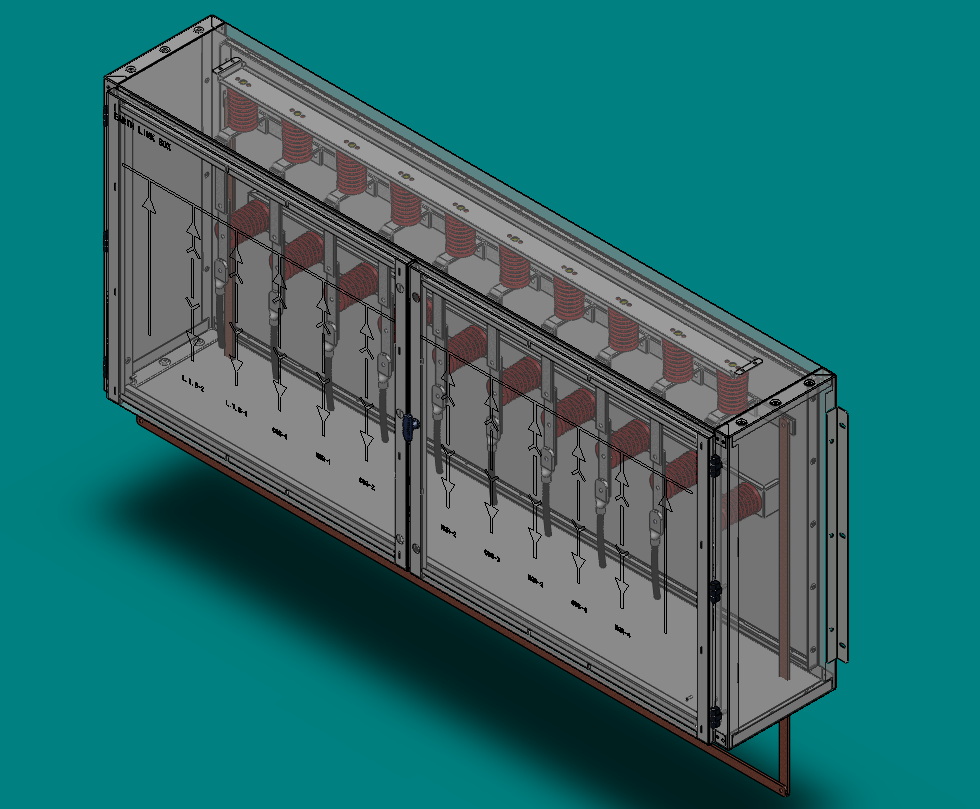

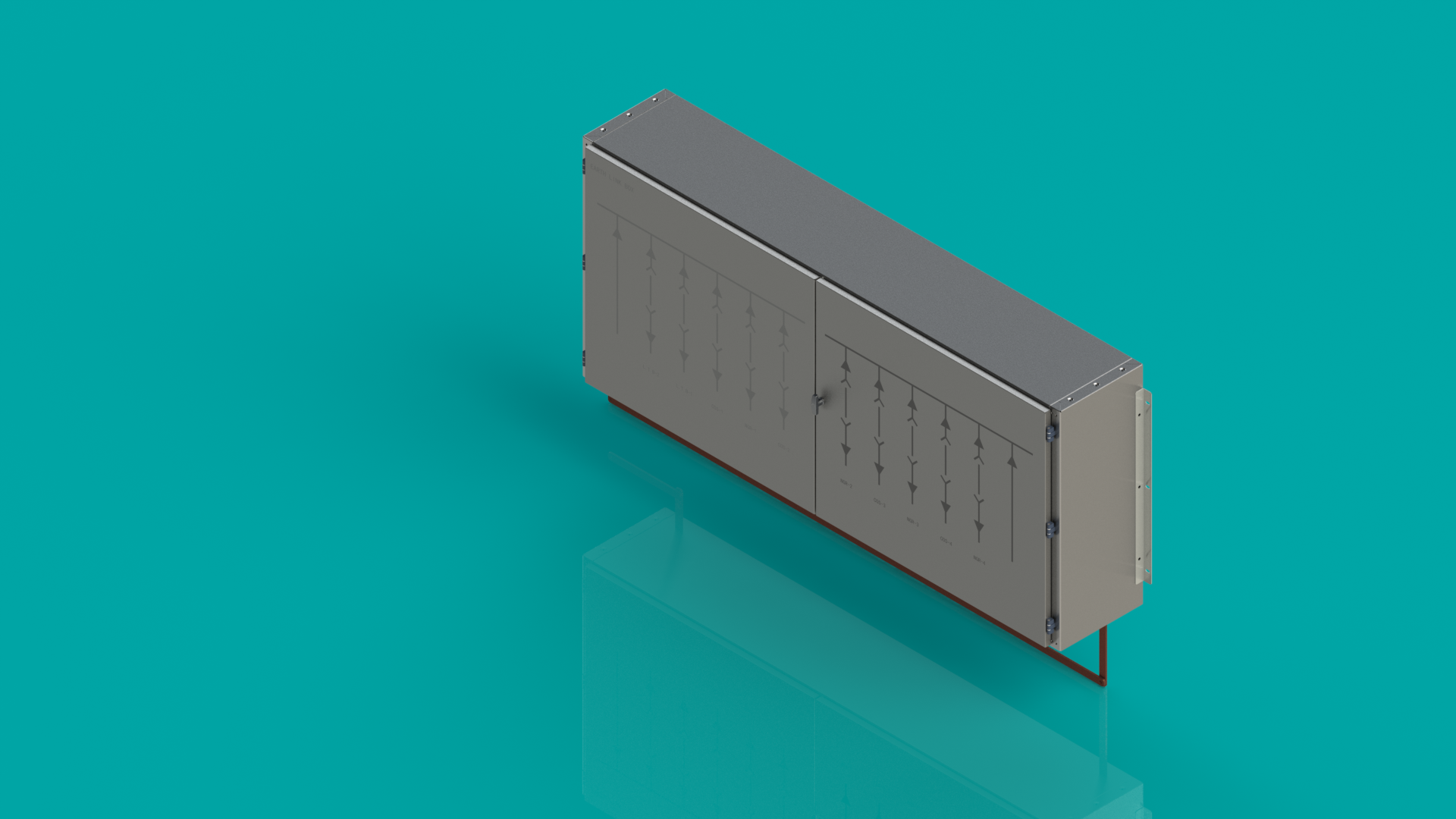

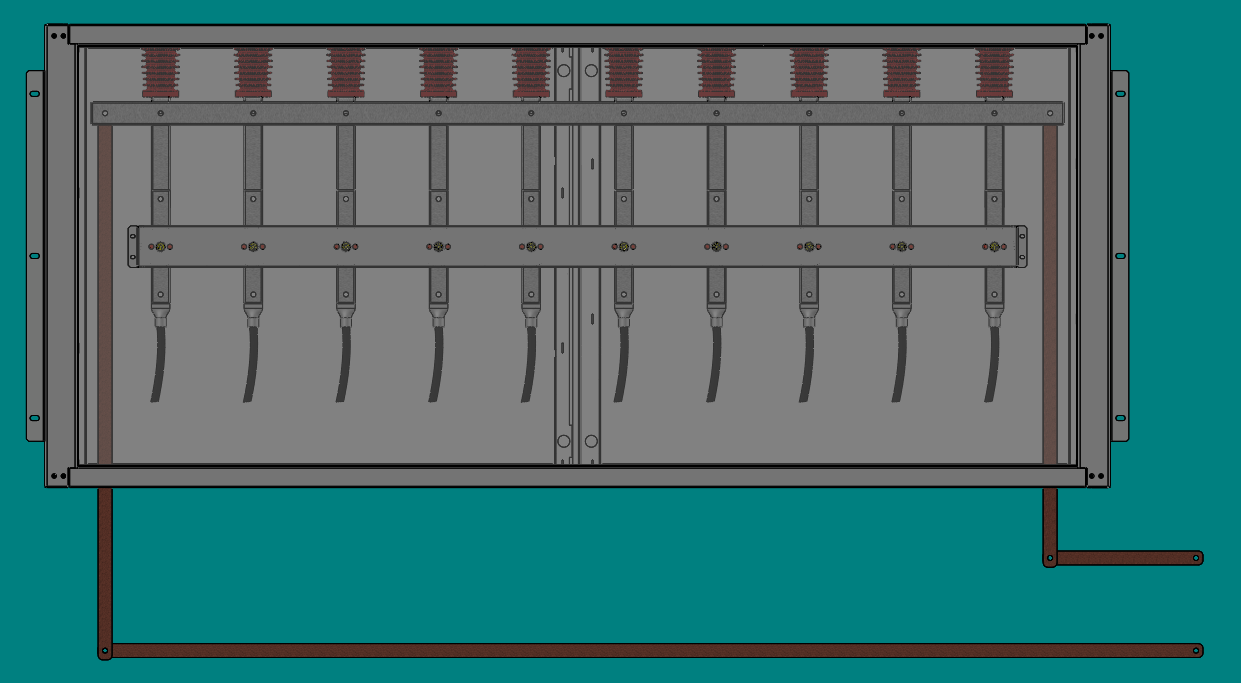

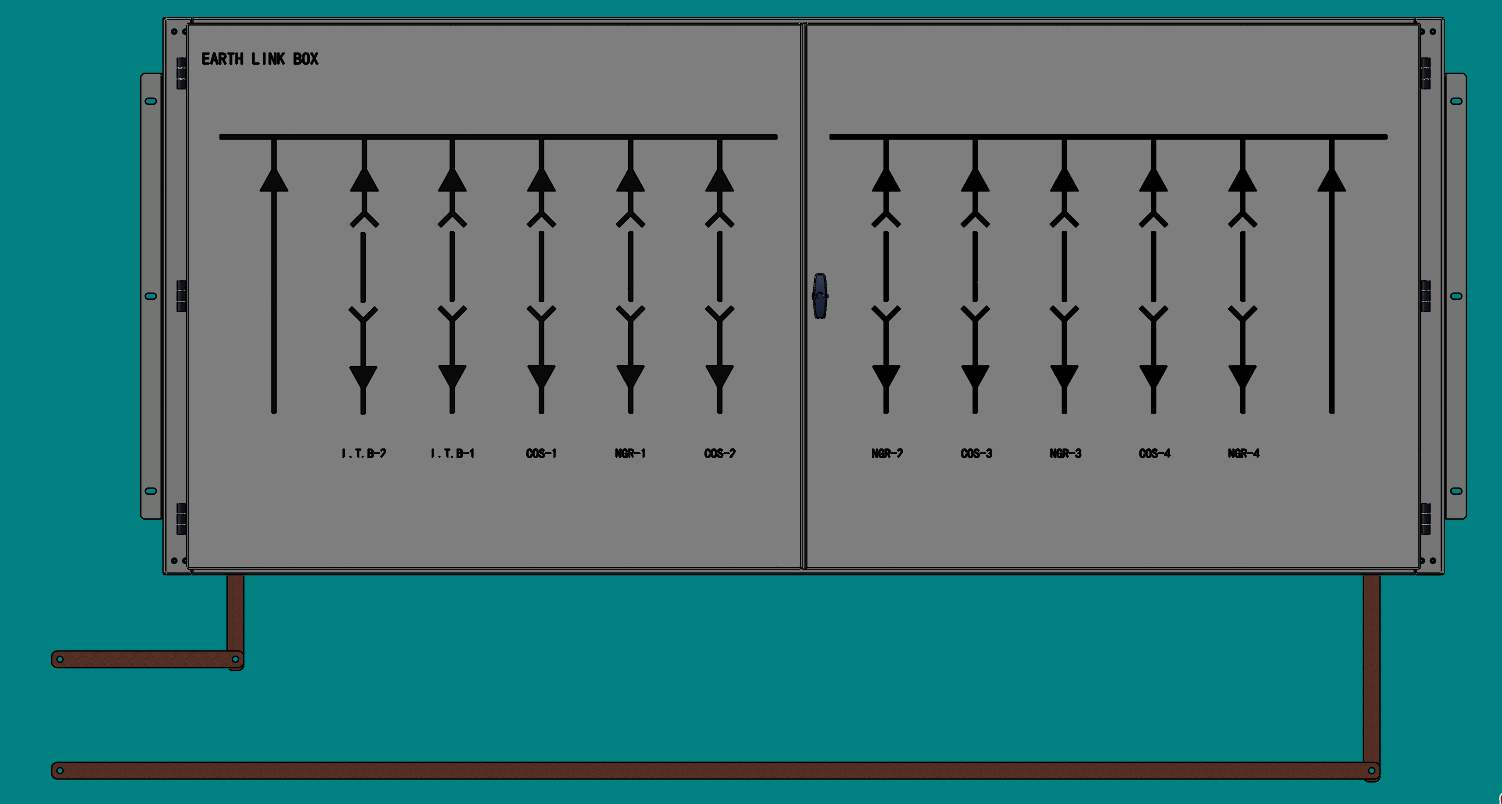

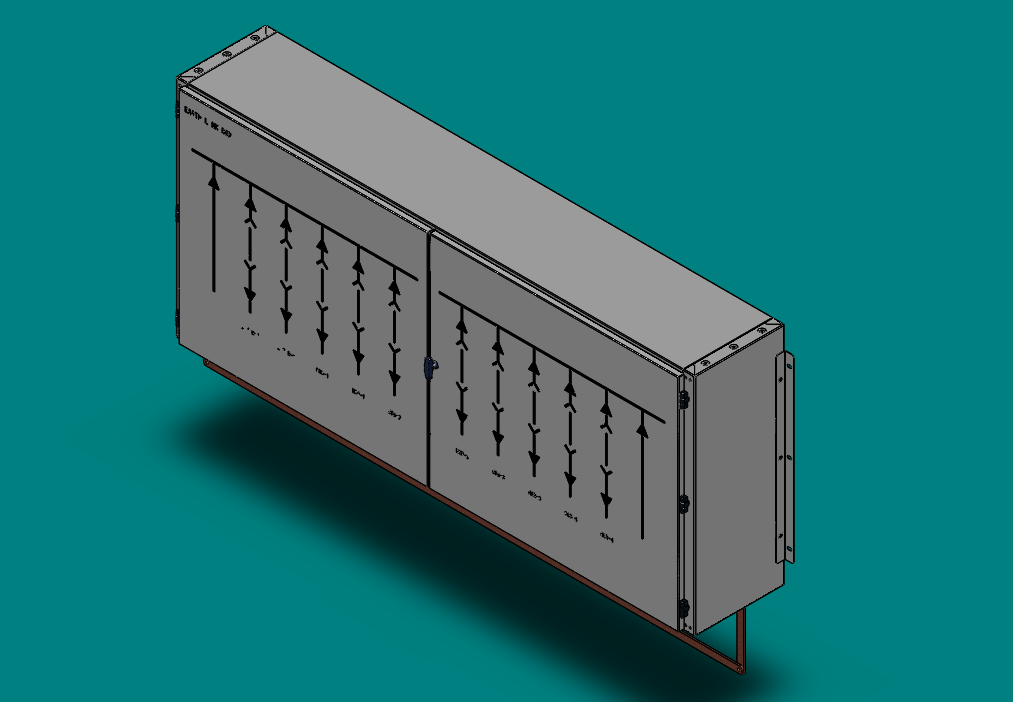

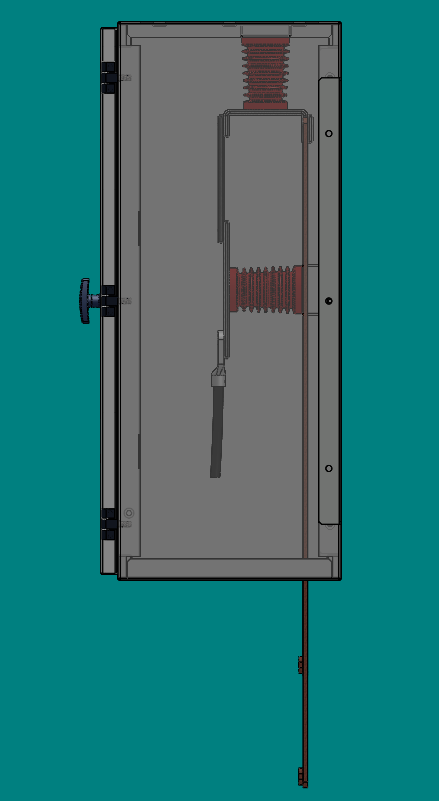

高压中性点接地箱汇集高压接地线保护接地，本图纸接地箱外形宽2300mm×高1000mm×深400mm，所有图纸均可编辑，外形大小可根据项目要求自行更改，图纸折弯系数均已设置好，可直接展开1:1加工制作！
