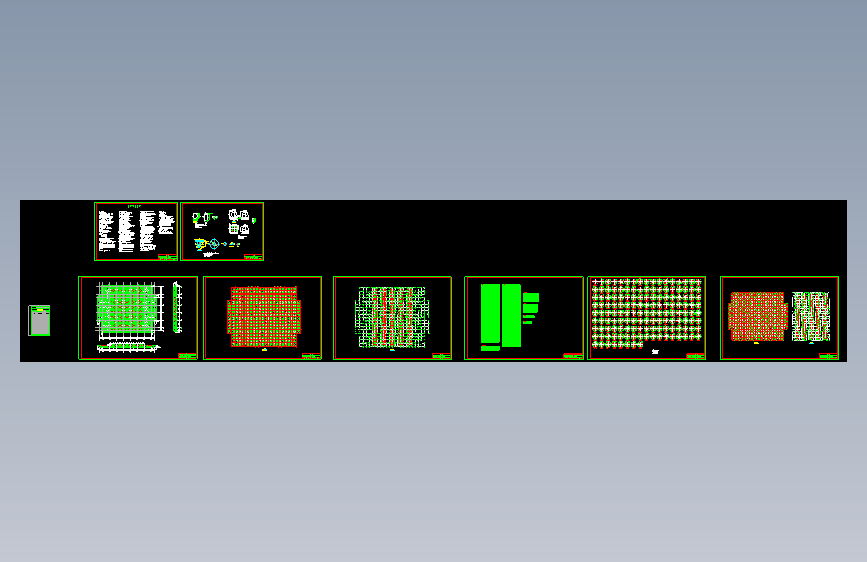

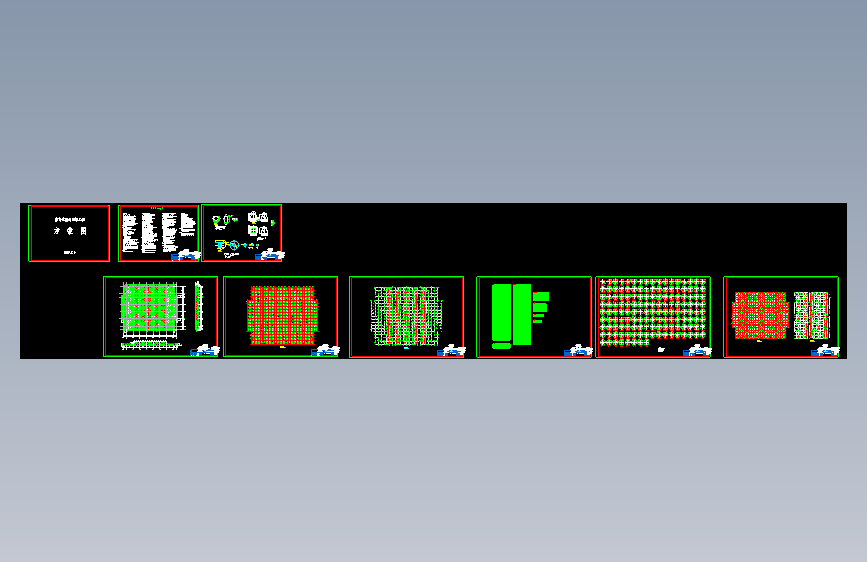

遵义某体育馆网架建筑结构图（ID:1706978）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17338778198567.zip | 7.56M |
| 2 | 体育馆平面方案2.dwg | 2.96M |
| 3 | 体育馆平面方案6[1].25.dwg | 5.31M |
| 4 | 体育馆网架方案详图.dwg | 4.21M |
| 5 | 体育馆网架方案详图2.dwg | 4.70M |
| 6 | 体育馆网架施工图.dwg | 4.94M |
| 7 | 工程承包合同.doc | 38.50K |
| 8 | 报价.doc | 48.00K |
| 9 | 报价2.doc | 44.50K |
此图纸下载需要65金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：7.74M
所需金币：65
上传时间：2024-12-11 08:43:42
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：遵义某体育馆网架建筑结构图
抗震设防烈度为6度
地区基本风压为0.3KN/㎡
地区基本雪压为0.15KN/㎡
本工程钢网架为（网架类型）正放四角锥型，网架支承条件为上弦柱点支承，支承采用平板压力支座，支座支承在下部结构的混凝柱头上。网架采用空间桁架位移法进行内力计算，节点采用铰接节点模型，设计计算网架最大挠度为65mm。
图纸包括：

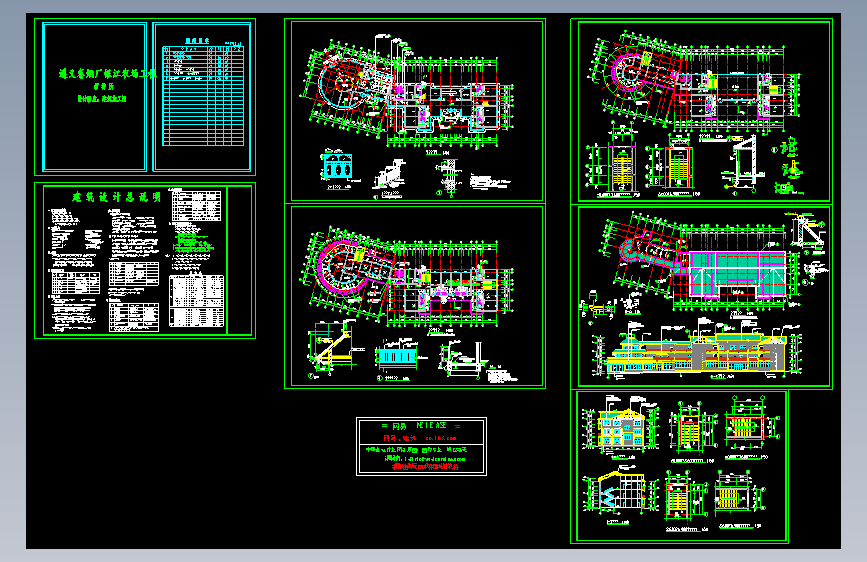

建筑图：

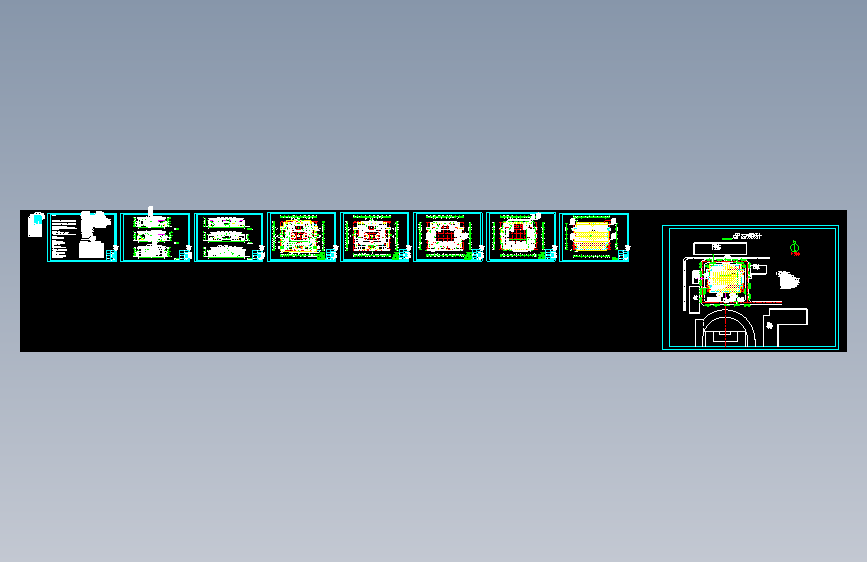

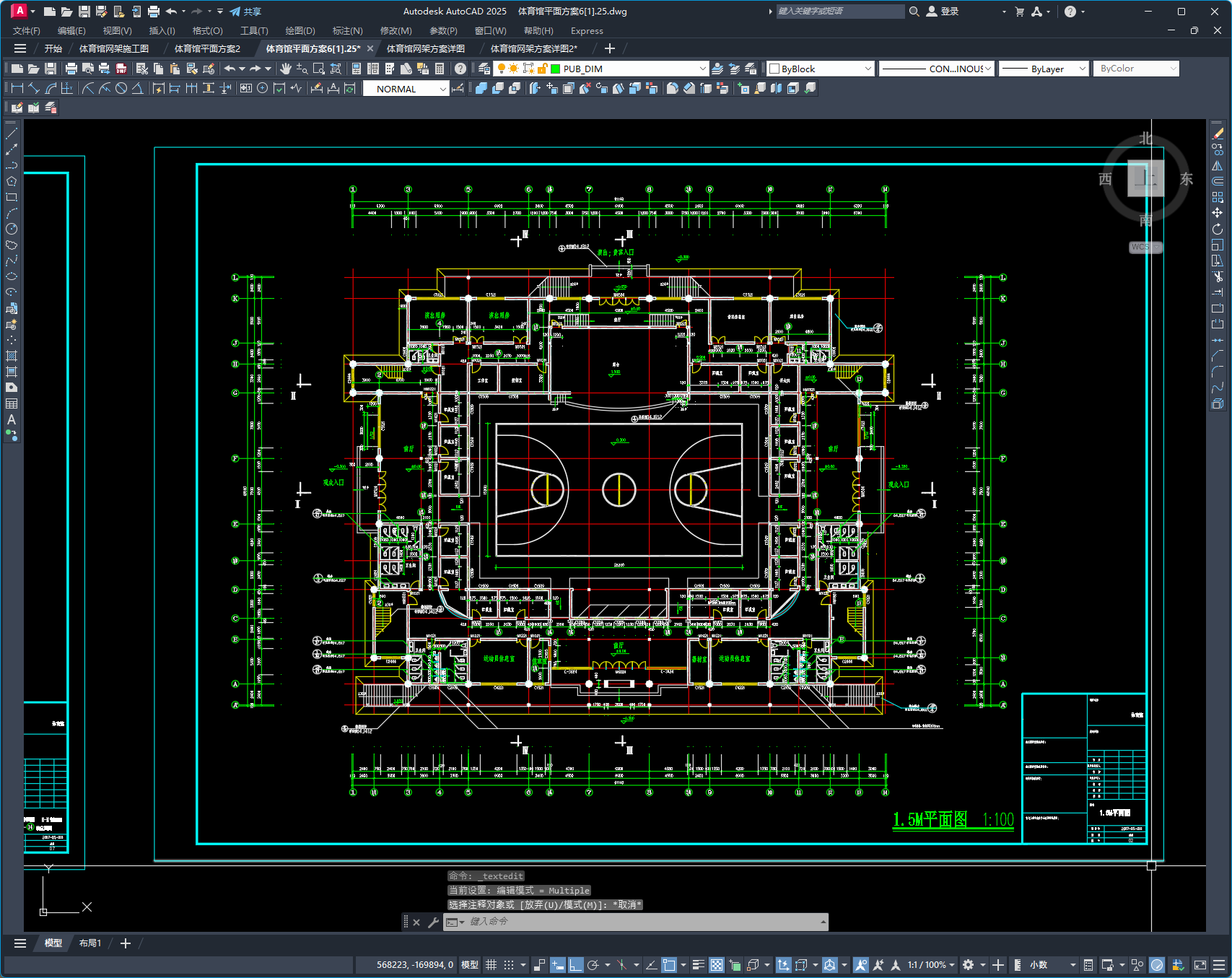

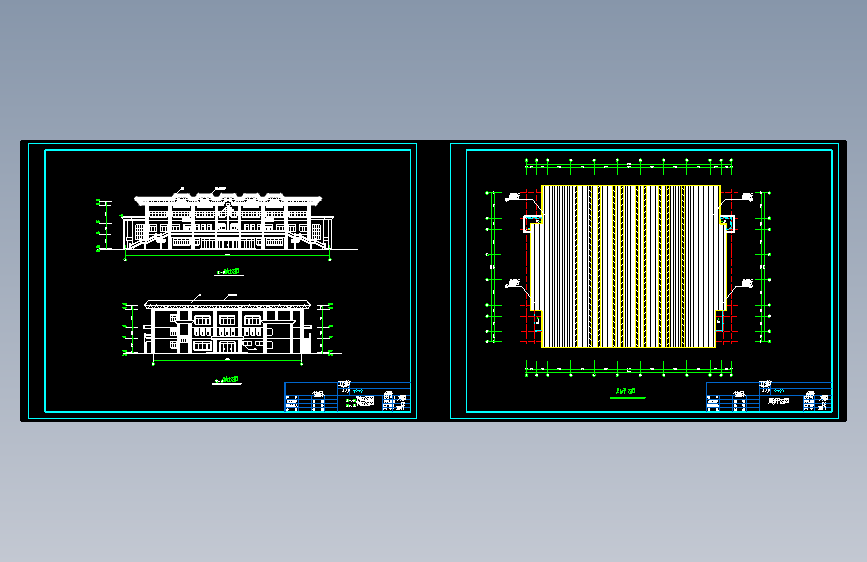

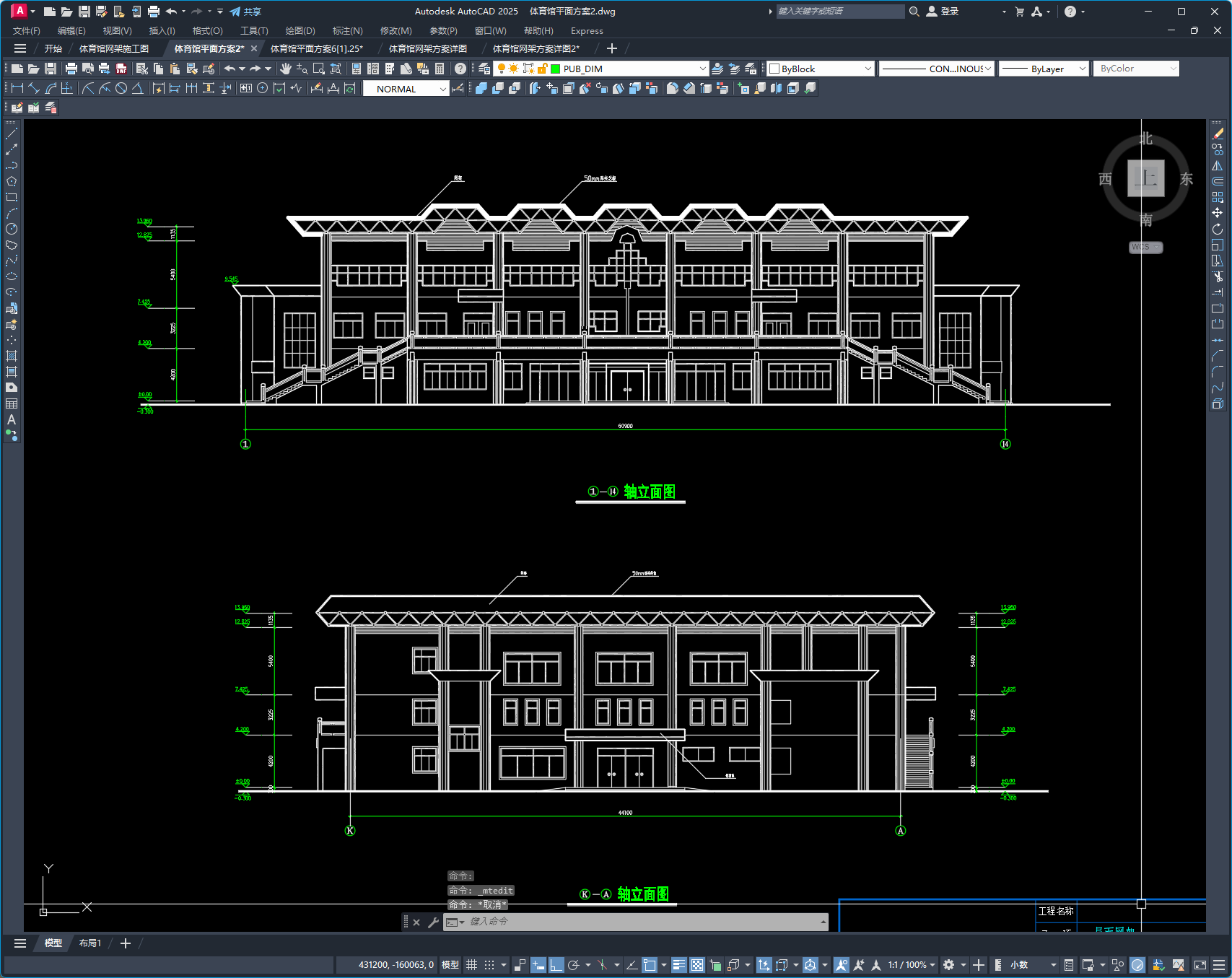

设计说明书、建筑节能设计说明、门窗表、平面图、屋顶层平面图、立面图、剖面图共9张图纸；
结构图：

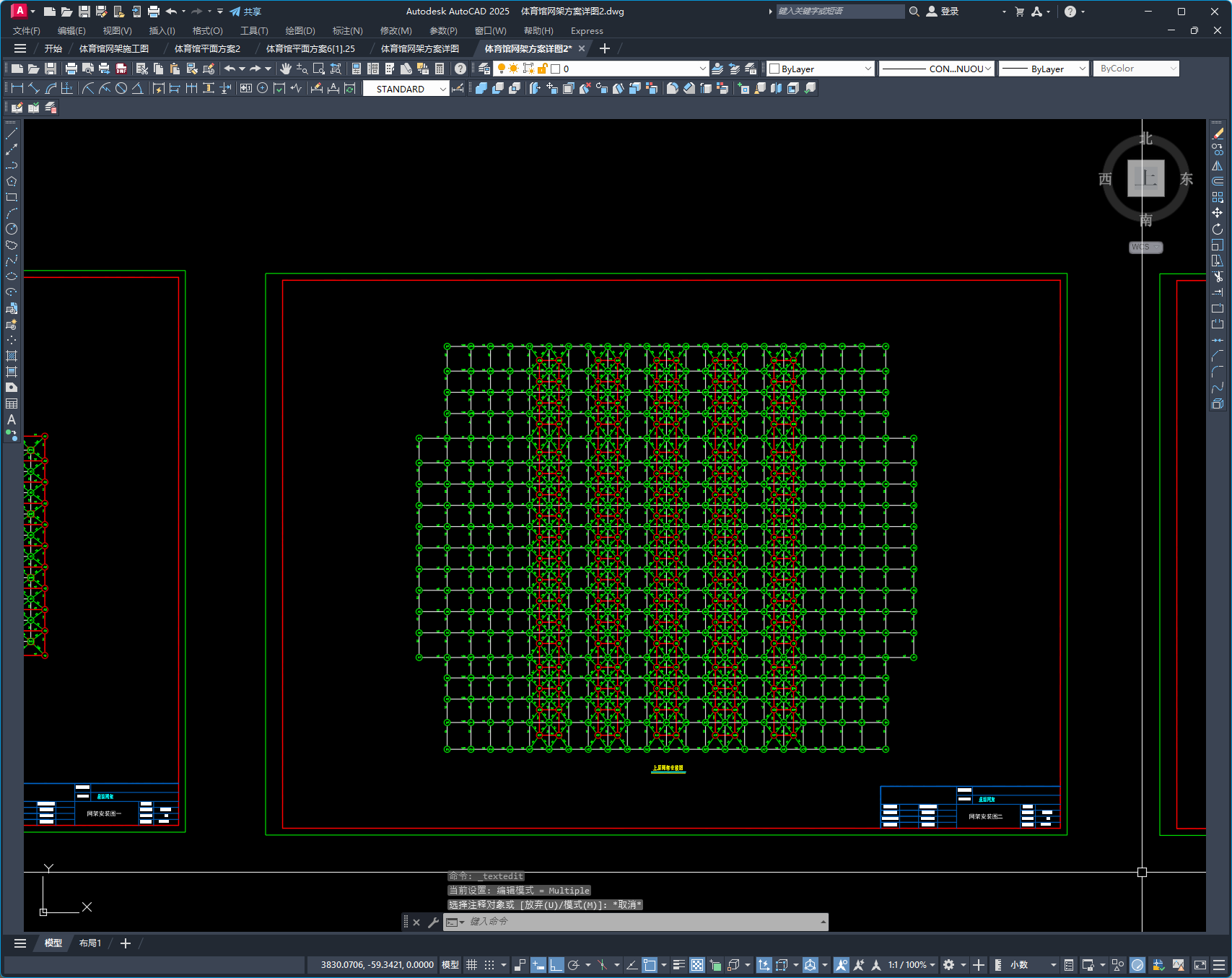

网架设计说明、网架平面布置图、下层网架安装图、上层网架安装图、下层网架内力图、上层网架内力图、网架材料表
