双层链条载具输送线（ID:171473）

机械设备 / 输送提升设备 / 双层链条载具输送线

©非原创

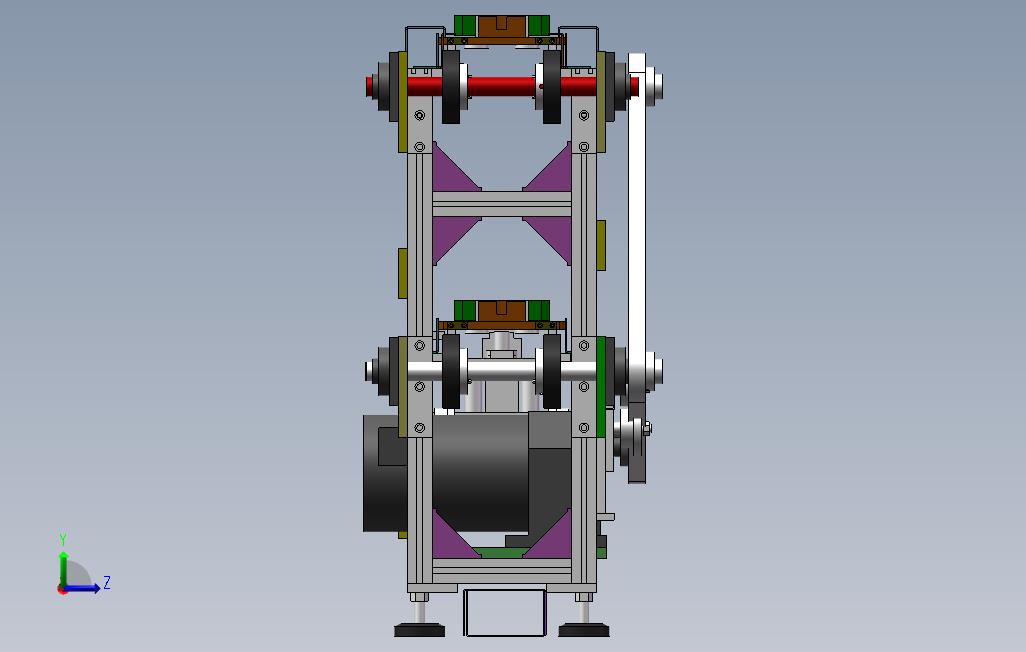

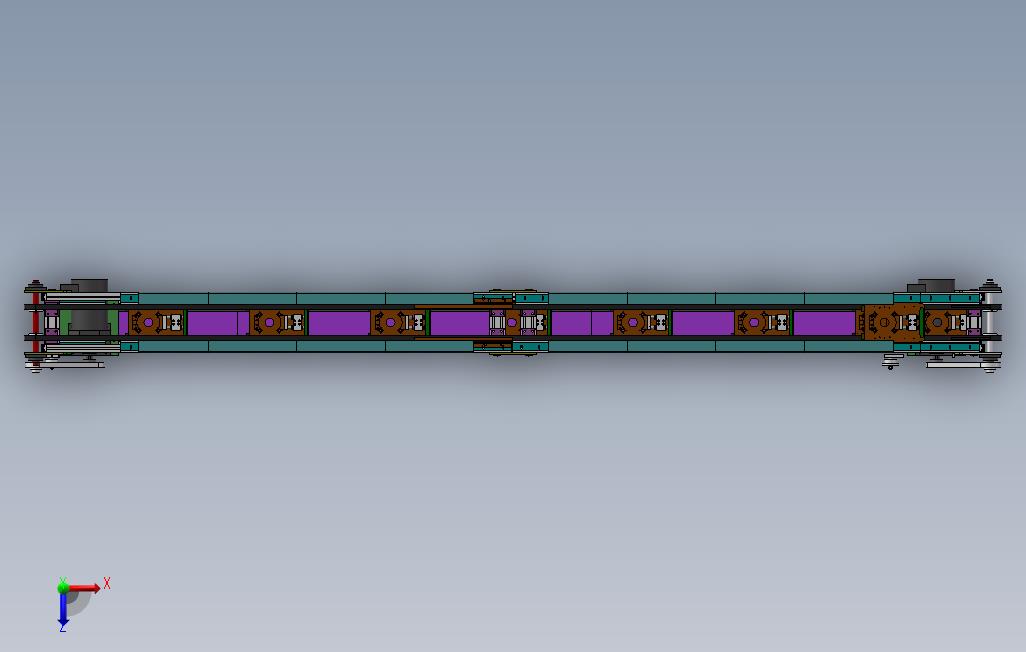

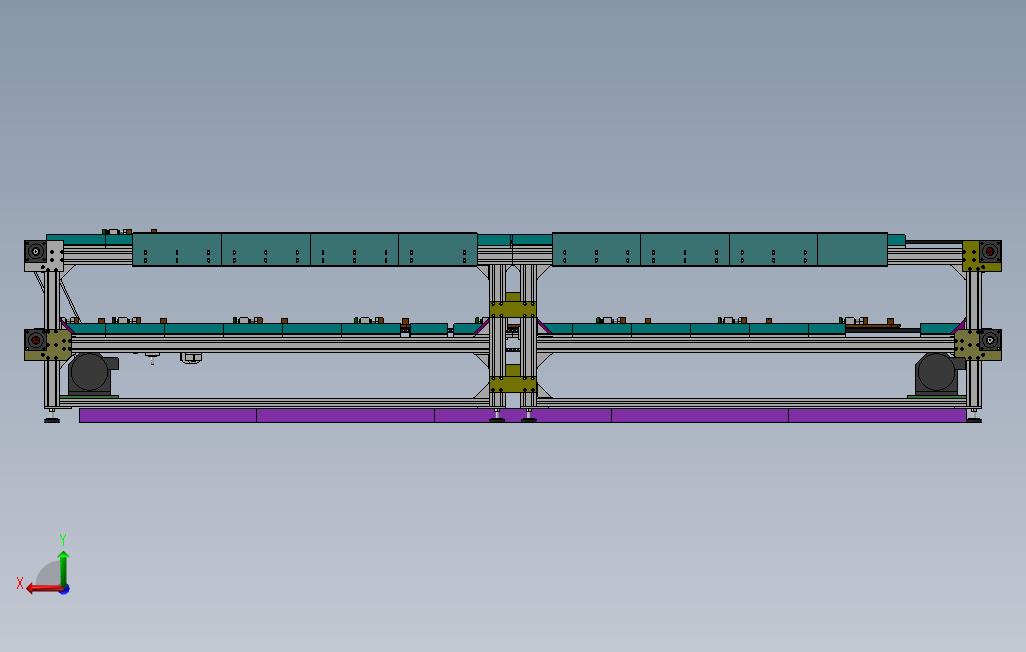

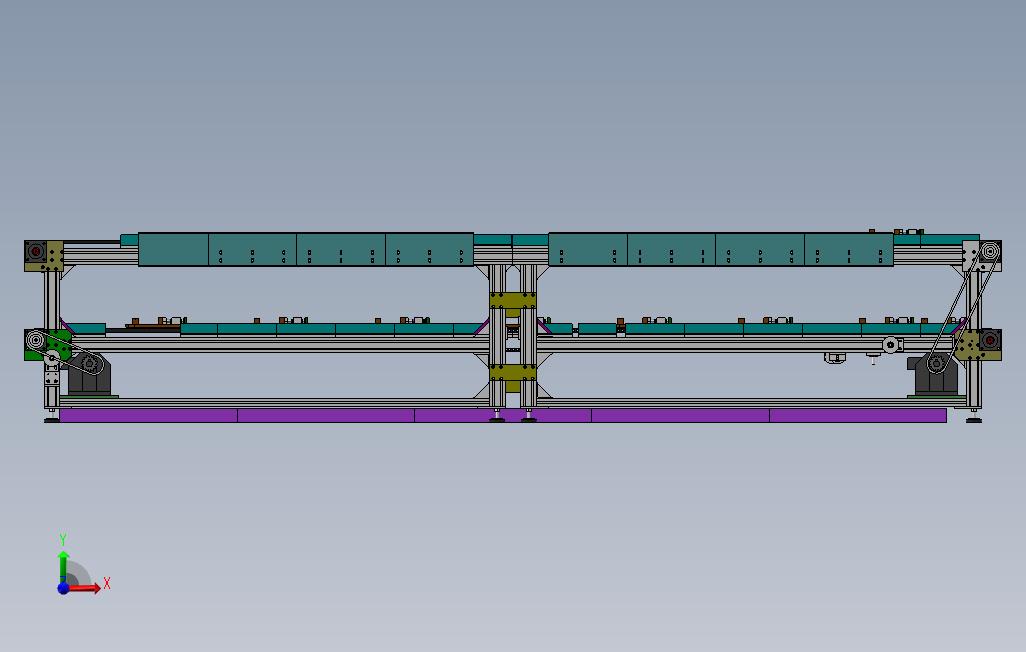

平面图

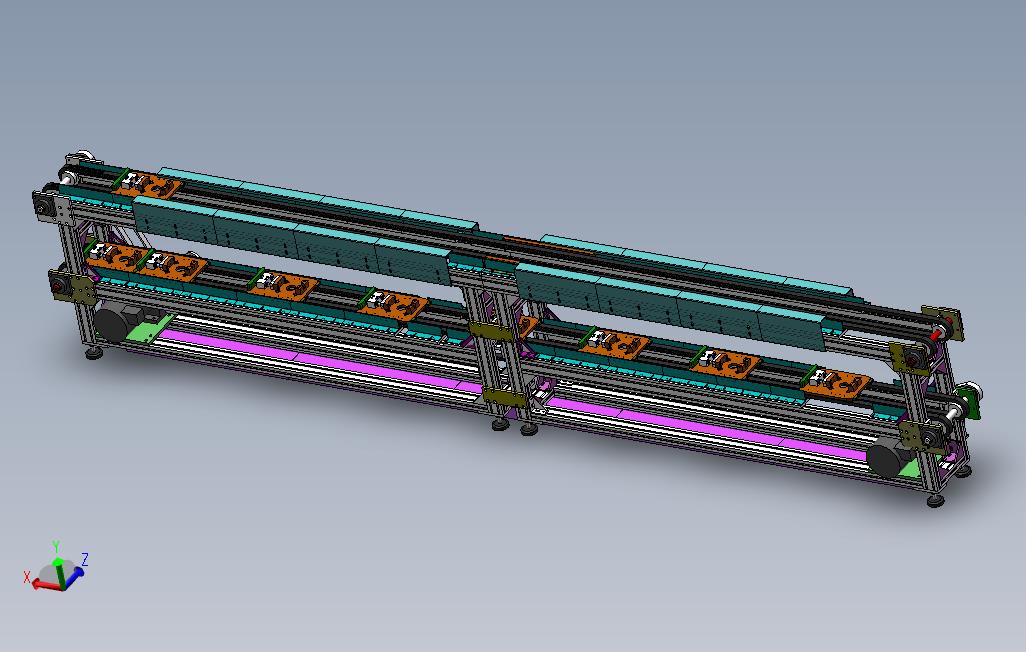

3D视图

文件列表

#	文件名称	文件大小
1	RP-1-6（M16x200脚杯）.SLDPRT	168.50K
2	RP-1-9(M16螺母）.SLDPRT	204.50K
3	RP-17(调节轮组件）.SLDASM	200.50K
4	RP-17(马达组件）.SLDASM	203.50K
5	RP-17-1(马达,1.5KW,1-20）.SLDPRT	314.50K
6	RP-17-10（连接块）.SLDPRT	211.00K
7	RP-17-11(链轮，p=19.05,z=14）.SLDPRT	227.00K
8	RP-17-2(马达固定板）.SLDPRT	259.00K
9	RP-17-3(链轮，p=19.05,z=14）.SLDPRT	201.50K
10	RP-17-4(轴承6903#）.SLDPRT	152.00K
11	RP-17-5(转轴）.SLDPRT	245.50K
12	RP-17-6（调节块）.SLDPRT	251.50K
13	RP-17-7（垫块）.SLDPRT	142.50K
14	RP-17-8（M12螺母）.SLDPRT	204.50K
15	RP-17-9（连接块）.SLDPRT	274.00K
16	RP-2(主传动轴组件,末端）.SLDASM	380.00K
17	RP-2(主传动轴组件）.SLDASM	326.00K
18	RP-2(付传动轴组件,末端）.SLDASM	322.50K
19	RP-2(付传动轴组件）.SLDASM	341.00K
20	RP-2(前档位气缸组件）.SLDASM	266.50K
21	RP-2(头部机架）.SLDASM	622.00K
22	RP-2(托链组件）.SLDASM	192.00K
23	RP-2(末端总组件）.SLDASM	870.50K
24	RP-2(末端机架）.SLDASM	634.50K
25	RP-2(档位气缸组件）.SLDASM	245.00K
26	RP-2(调节轮组件）.SLDASM	191.50K
27	RP-2(首端总组件）.SLDASM	964.50K
28	RP-2(首端托链组件A）.SLDASM	186.00K
29	RP-2(首端托链组件B）.SLDASM	200.50K
30	RP-2(首端托链组件C）.SLDASM	200.50K
31	RP-2(首端托链组件D）.SLDASM	195.50K
32	RP-2(首端托链组件E）.SLDASM	197.00K
33	RP-2-1(底直档，头部）.SLDPRT	229.50K
34	RP-2-1(底直档，末端）.SLDPRT	229.50K
35	RP-2-10A(主转轴）.SLDPRT	295.00K
36	RP-2-10B(付转轴）.SLDPRT	259.50K
37	RP-2-11(链轮，p=19.05,z=14）.SLDPRT	440.00K
38	RP-2-12（挡边）.SLDPRT	246.00K
39	RP-2-13A(固定块）.SLDPRT	284.00K
40	RP-2-13B(固定块）.SLDPRT	228.00K
41	RP-2-14A(固定块）.SLDPRT	344.00K
42	RP-2-14B(固定块）.SLDPRT	341.00K
43	RP-2-14C(固定块）.SLDPRT	650.50K
44	RP-2-14D(固定块）.SLDPRT	368.50K
45	RP-2-14E(固定块）.SLDPRT	804.00K
46	RP-2-14F(固定块）.SLDPRT	362.50K
47	RP-2-14G(固定块）.SLDPRT	352.00K
48	RP-2-14K(固定块）.SLDPRT	342.50K
49	RP-2-15(铸铁轴承HDF或UCF206）.SLDPRT	203.50K
50	RP-2-16(调节轮固定块）.SLDPRT	191.00K
51	RP-2-17(转轴）.SLDPRT	199.50K
52	RP-2-18(链轮，p=19.05,z=12）.SLDPRT	197.50K
53	RP-2-19(轴承6001）.SLDPRT	149.50K
54	RP-2-2(立柱）.SLDPRT	245.00K
55	RP-2-20(护线槽）.SLDPRT	377.50K
56	RP-2-20A(护线槽）.SLDPRT	195.00K
57	RP-2-20B(护线槽）.SLDPRT	236.50K
58	RP-2-22(4080A角码）.SLDPRT	224.50K
59	RP-2-23(8080A角码）.SLDPRT	269.50K
60	RP-2-24(键8x7x20）.SLDPRT	134.00K
61	RP-2-25(键8x7x35）.SLDPRT	227.50K
62	RP-2-26(4040B角码）.SLDPRT	148.00K
63	RP-2-27(轴盖子）.SLDPRT	170.00K
64	RP-2-28(上传动链条P=19.05）.SLDPRT	163.00K
65	RP-2-28(下传动链条P=19.05）.SLDPRT	275.00K
66	RP-2-29(档块）.SLDPRT	194.00K
67	RP-2-3(横档）.SLDPRT	243.50K
68	RP-2-30(拉块）.SLDPRT	193.00K
69	RP-2-31A（托块）.SLDPRT	211.00K
70	RP-2-31B（托块）.SLDPRT	209.00K
71	RP-2-32(连接码）.SLDPRT	234.00K
72	RP-2-33(导条).SLDPRT	215.00K
73	RP-2-34(导条).SLDPRT	208.00K
74	RP-2-35(导条).SLDPRT	241.00K
75	RP-2-36(导条).SLDPRT	239.00K
76	RP-2-37(导条).SLDPRT	237.50K
77	RP-2-38(导条).SLDPRT	238.50K
78	RP-2-4(直档,末端）.SLDPRT	260.00K
79	RP-2-4(直档）.SLDPRT	261.00K
80	RP-2-43(固定块).SLDPRT	235.50K
81	RP-2-43A(固定块).SLDPRT	245.00K
82	RP-2-44(导棒).SLDPRT	195.00K
83	RP-2-45A(前连接块).SLDPRT	312.50K
84	RP-2-45B(后连接块).SLDPRT	278.50K
85	RP-2-46(ACQ40-25).SLDPRT	227.50K
86	RP-2-47(LMF16LUU）.SLDPRT	199.50K
87	RP-2-48(档棒）.SLDPRT	210.00K
88	RP-2-5(平板）.SLDPRT	353.50K
89	RP-2-5(平板，首端）.SLDPRT	336.00K
90	RP-2-5(脚撑板）.SLDPRT	296.50K
91	RP-2-5(首端平板B）.SLDPRT	442.50K
92	RP-2-5(首端平板C）.SLDPRT	443.00K
93	RP-2-5(首端平板D）.SLDPRT	429.00K
94	RP-2-5(首端平板E）.SLDPRT	428.00K
95	RP-2-50(档块）.SLDPRT	236.00K
96	RP-2-51(连接块）.SLDPRT	230.00K
97	RP-2-52(连接块）.SLDPRT	210.50K
98	RP-2-5B(脚撑板）.SLDPRT	301.00K
99	RP-2-6(链条托板）.SLDPRT	184.50K
100	RP-2-6(链条托板，首端）.SLDPRT	356.00K
101	RP-2-7(链轮，p=19.05,z=16）.SLDPRT	269.00K
102	RP-2-8(链条）.SLDPRT	656.50K
103	RP-21(线槽组件）.SLDASM	132.50K
104	RP-21-1(底槽）.SLDPRT	214.50K
105	RP-21-2(盖子）.SLDPRT	170.50K
106	RP-2A（脚撑板组件）.SLDASM	183.00K
107	RP-2B（脚撑板组件）.SLDASM	186.00K
108	RP-3(工装组件，回程）.SLDASM	532.50K
109	RP-3(弹压组件）.SLDASM	433.00K
110	RP-3-1(工装板）.SLDPRT	812.50K
111	RP-3-10（连接板）.SLDPRT	353.50K
112	RP-3-11（档片）.SLDPRT	136.00K
113	RP-3-12（弹簧）.SLDPRT	436.50K
114	RP-3-13（弹弓胶）.SLDPRT	186.50K
115	RP-3-17(导条）.SLDPRT	180.50K
116	RP-3-18(导套）.SLDPRT	219.00K
117	RP-3-4(半圆管块）.SLDPRT	480.00K
118	RP-3-5(活动半圆管块）.SLDPRT	216.50K
119	RP-3-6(导棒）.SLDPRT	203.00K
120	RP-3-7(夹块）.SLDPRT	218.50K
121	RP-3-8(导套座）.SLDPRT	213.50K
122	RP-3-9(轴线轴承LM12LUU）.SLDPRT	201.50K
123	双层链条输送线体总图.SLDASM	2.09M
124	QQ图片20151118231049.jpg	174.36K
125	QQ图片20151118231103.png	32.56K
126	QQ图片20151118231107.png	46.26K
127	QQ图片20151118231110.jpg	162.16K
128	QQ图片20151118231114.png	49.39K
129	QQ图片20151118231117.jpg	199.68K
130	QQ图片20151118231121.jpg	234.32K
131	QQ图片20151118231124.png	62.46K
132	QQ图片20151118231127.png	70.08K
133	QQ图片20151118231325.jpg	256.00K
