长春某中心网架工程结构图（ID:1735579）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17349990238941.zip | 974.73K |
| 2 | 长春某中心网架工程结构图.dwg | 3.43M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：998.12KB
所需金币：50
上传时间：2024-12-24 08:10:24
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：长春某中心网架工程结构图
本网架结构为螺栓球节点正放四角锥柱面网壳结构.支承形式为上弦支撑。网架上为铝合金骨架玻璃采光顶。
图纸包括：

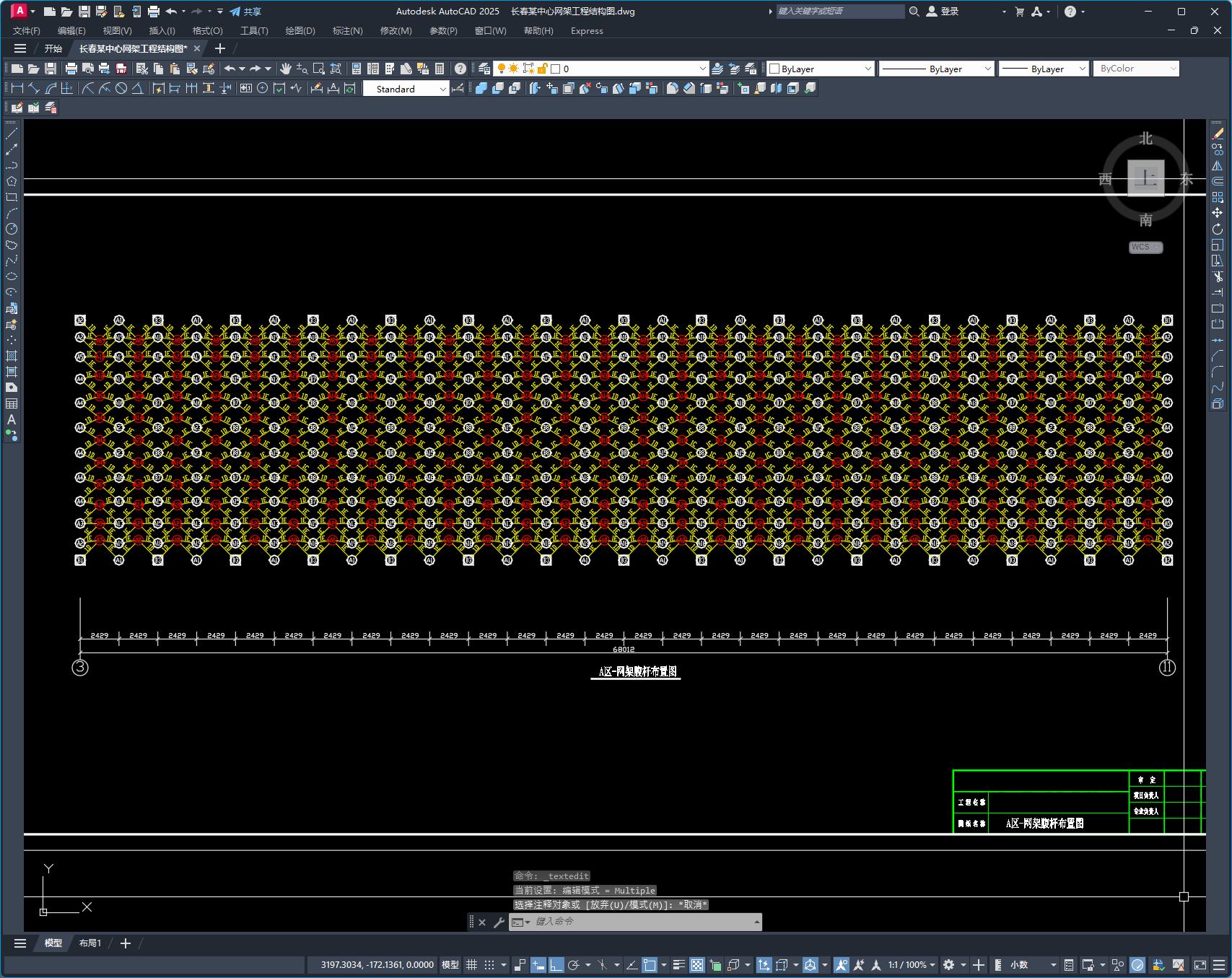

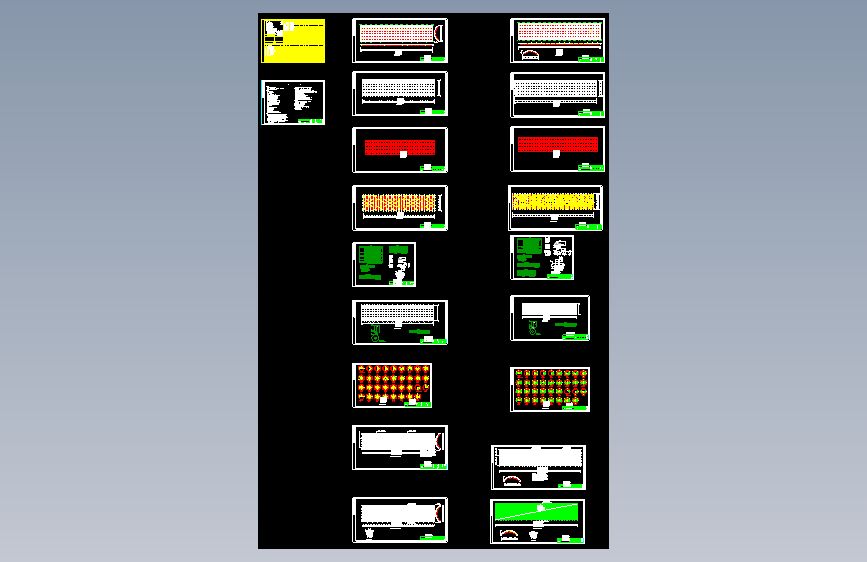

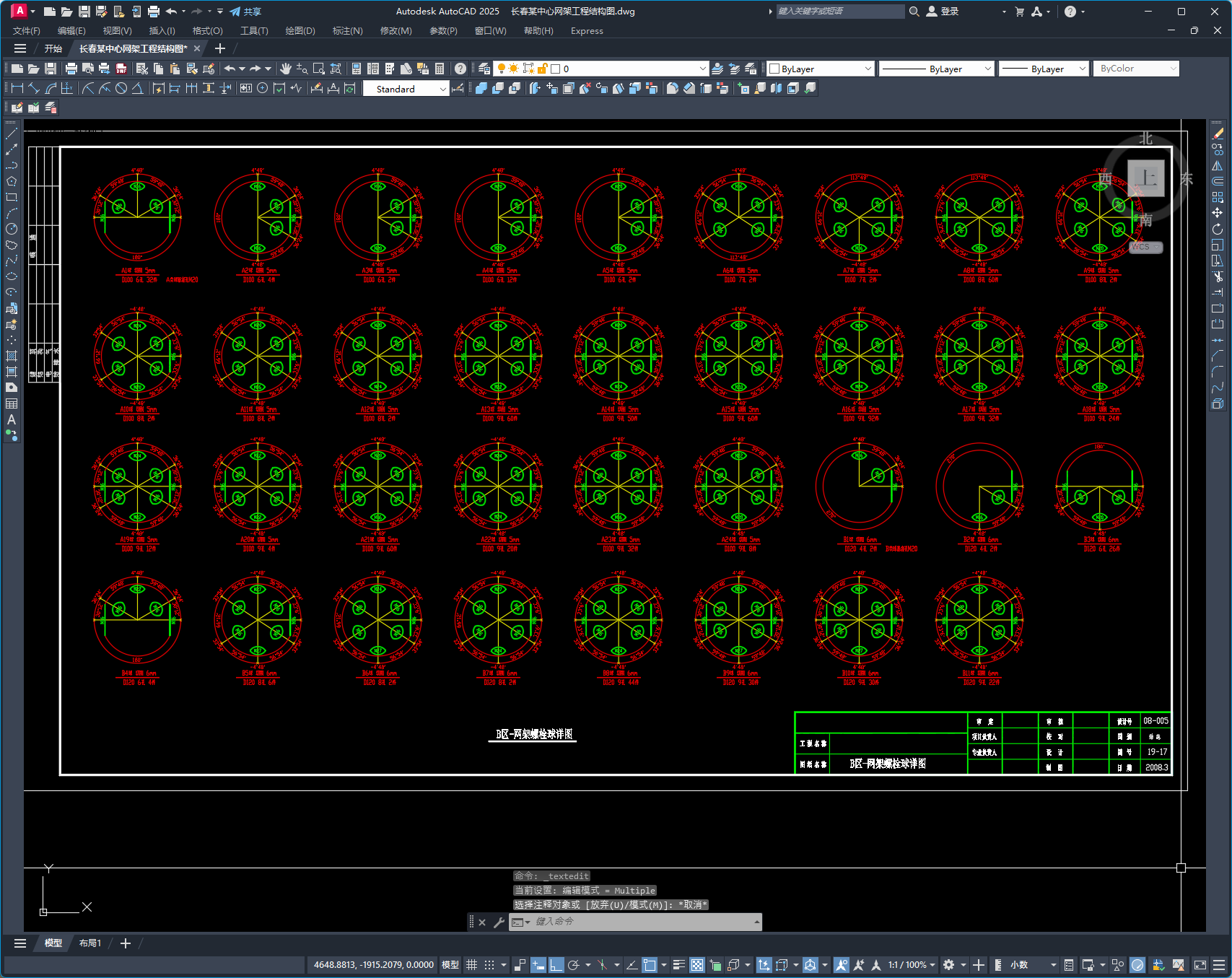

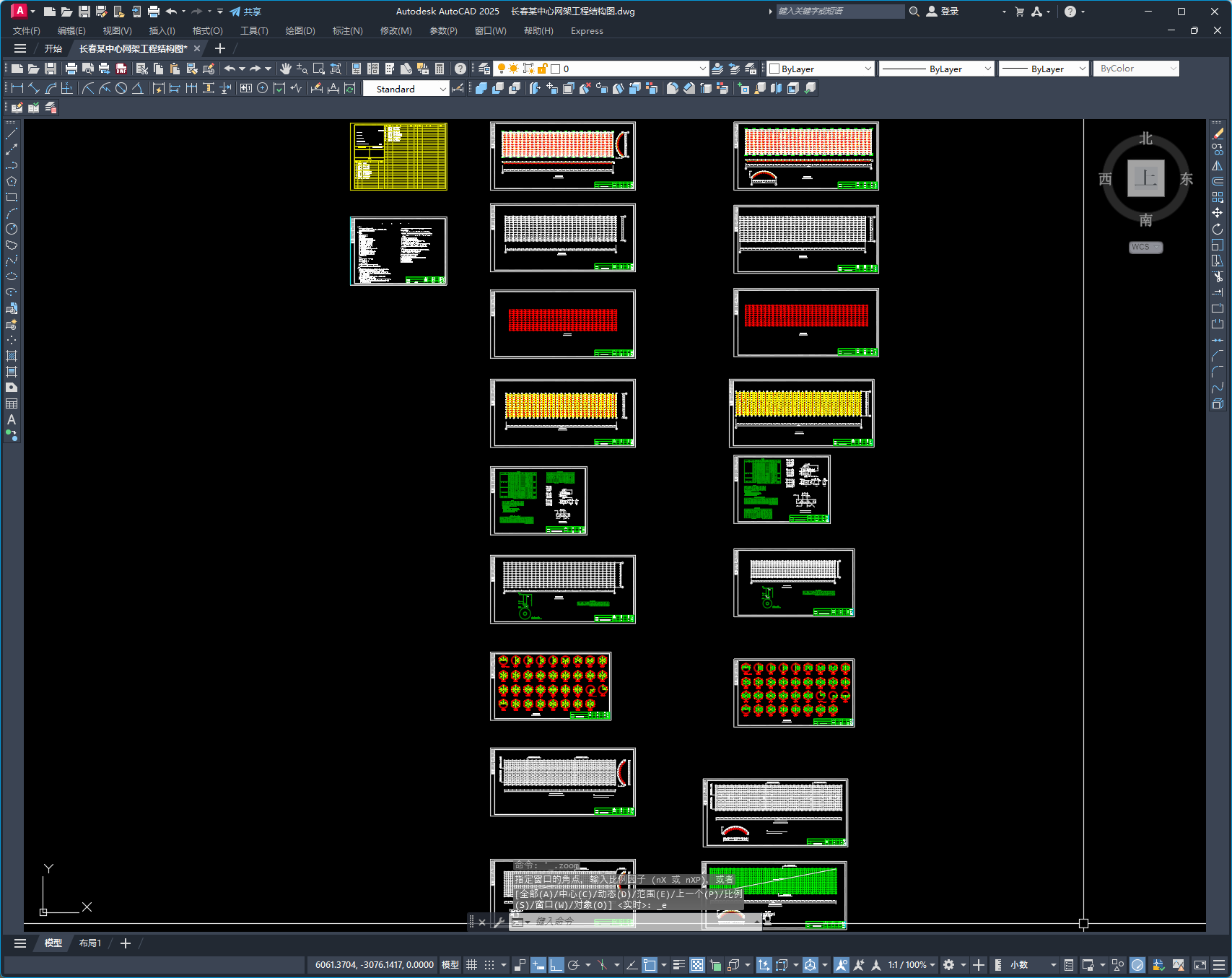

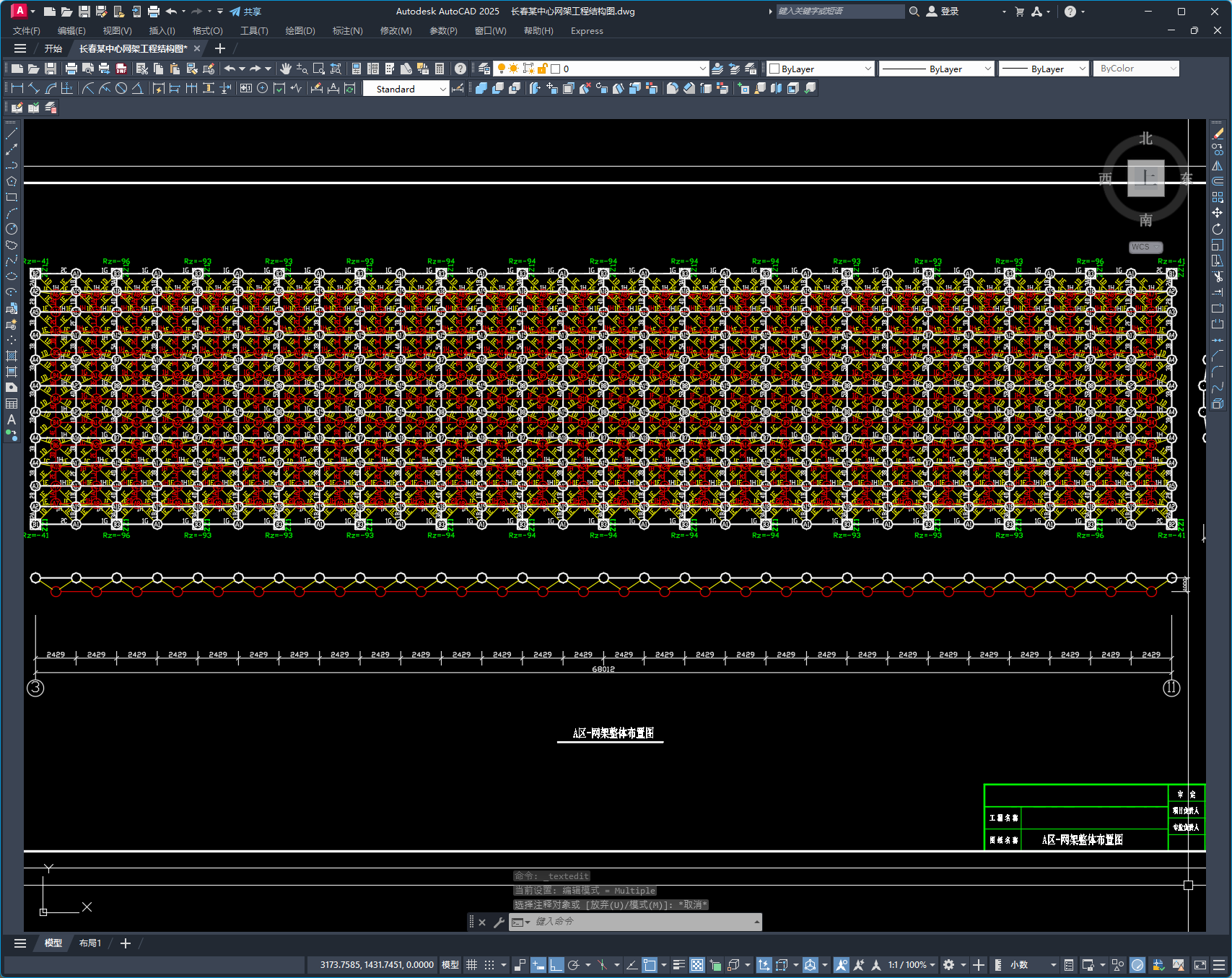

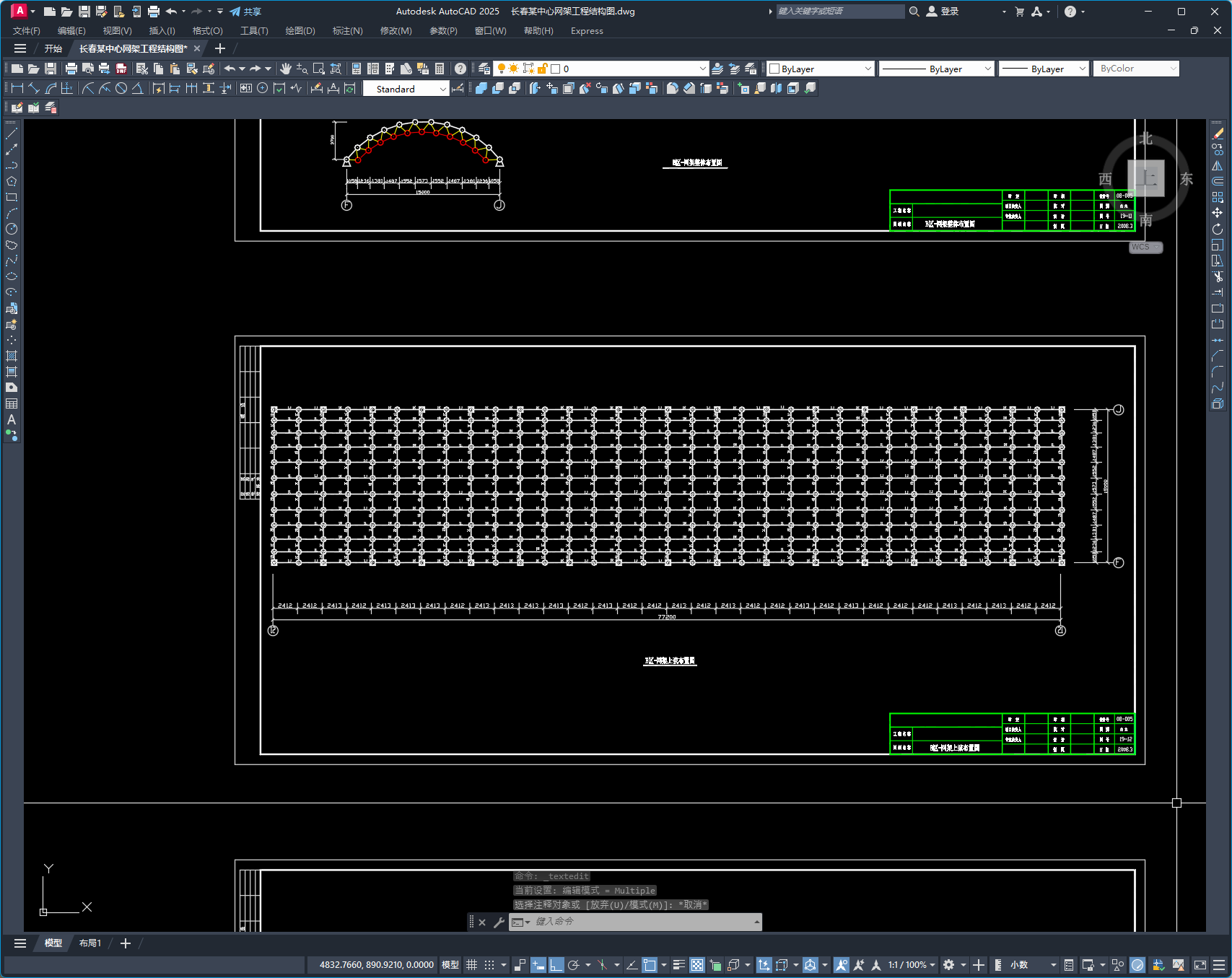

设计总说明、网架整体布置图、网架上弦布置图、网架下弦布置图、网架腹杆布置图、网架材料表、支座详图、网架支托布置图及详图、网架螺栓球详图、采光顶骨架布置图、采光顶布置图共19张图纸。
