偏心滑块机构(ID:1743727)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17354619352629.zip | 11.79M |
2 | CLHKJG-01基座.SLDDRW | 138.39K |
3 | CLHKJG-01基座.SLDPRT | 127.06K |
4 | CLHKJG-02齿轮支撑座.SLDDRW | 478.14K |
5 | CLHKJG-02齿轮支撑座.SLDPRT | 266.84K |
6 | CLHKJG-03螺纹密封套.SLDDRW | 161.07K |
7 | CLHKJG-03螺纹密封套.SLDPRT | 156.70K |
8 | CLHKJG-04输入轴.SLDDRW | 184.39K |
9 | CLHKJG-04输入轴.SLDPRT | 195.94K |
10 | CLHKJG-05齿轮.SLDDRW | 133.71K |
11 | CLHKJG-05齿轮.SLDPRT | 483.49K |
12 | CLHKJG-06输出轴.SLDPRT | 225.73K |
13 | CLHKJG-07输出轴密封端盖.SLDDRW | 187.45K |
14 | CLHKJG-07输出轴密封端盖.SLDPRT | 151.42K |
15 | CLHKJG-08套筒.SLDDRW | 167.65K |
16 | CLHKJG-08套筒.SLDPRT | 157.75K |
17 | CLHKJG-09偏心套.SLDDRW | 222.88K |
18 | CLHKJG-09偏心套.SLDPRT | 188.00K |
19 | CLHKJG-10连杆.SLDDRW | 180.30K |
20 | CLHKJG-10连杆.SLDPRT | 155.38K |
21 | CLHKJG-11转销.SLDPRT | 169.88K |
22 | CLHKJG-12活塞杆.SLDPRT | 192.38K |
23 | CLHKJG-13缸体支座.SLDPRT | 143.28K |
24 | CLHKJG-14缸体.SLDPRT | 194.31K |
25 | CLHKJG-15输入轴密封端盖.SLDPRT | 199.38K |
26 | CLHKJG-16防尘盖.SLDPRT | 179.49K |
27 | GB/T70.1-2000内六角圆柱头螺钉M5×12.SLDPRT | 244.63K |
28 | GB/T70.1-2000内六角圆柱头螺钉M6×10.SLDPRT | 236.70K |
29 | GB/T70.1-2000内六角圆柱头螺钉M6×16.SLDPRT | 247.34K |
30 | GB/T77-2000内六角平端紧定螺钉M6×16.SLDPRT | 246.07K |
31 | GB/T819.1-2000十字槽沉头螺钉M3×12.SLDPRT | 251.24K |
32 | GB/T894。1轴用弹性挡圈A型6.SLDPRT | 109.74K |
33 | GB/T93-1987标准型弹性垫圈装配6×1.6.SLDPRT | 100.48K |

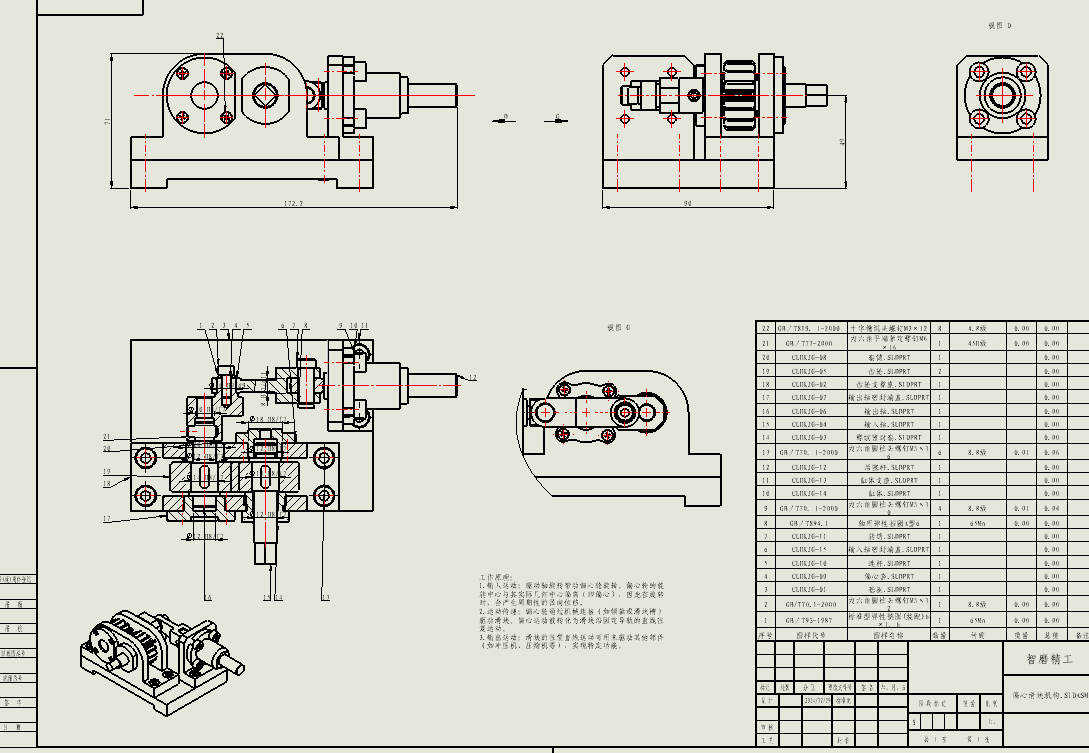

34 | M4X10-螺栓-20241129182223.SLDPRT | 190.43K |
35 | 偏心滑块机构.SLDASM | 4.00M |
36 | 偏心滑块机构.SLDDRW | 1.62M |
此图纸下载需要20金币
立即下载
发布者
大意的季节
创作: 8
粉丝: 1
加入时间:2023-12-25

模型信息
图纸格式:slddrw,sldprt,sldasm
文件大小:12.08M
所需金币:20
上传时间:2024-12-29 16:45:36
是否可编辑:可修改,不包括参数
版本:SOLIDWORKS 2023
标签
图纸简介
1. 输入运动:驱动轴旋转带动偏心轮旋转。偏心轮的旋转中心与其实际几何中心偏离(即偏心),因此在旋转时,会产生周期性的径向位移。2. 运动传递:偏心轮通过机械连接(如销轴或滑块槽)驱动滑块。偏心运动被转化为滑块沿固定导轨的直线往复运动。3. 输出运动:滑块的往复直线运动可用来驱动其他部件(如冲压机、压缩机等),实现特定功能。
