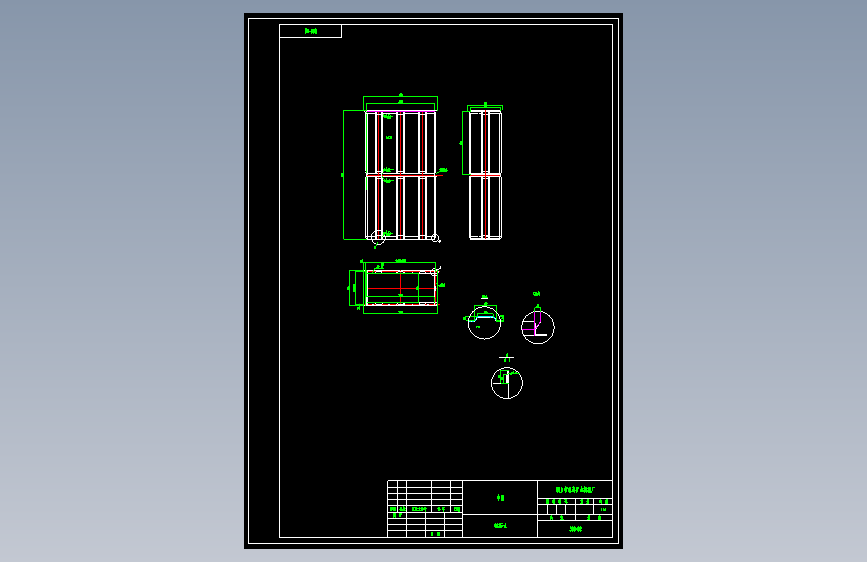

TH500斗式提升机cad（ID:174434）
0.jpg)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 500-01 下箱.dwg | 185.55K |
| 2 | 500-01-1 清理门.dwg | 124.40K |
| 3 | 500-01-1-2清理门边框.dwg | 122.99K |
| 4 | 500-02 中箱.dwg | 150.85K |
| 5 | 500-02-01 中箱端板折弯图.dwg | 119.69K |
| 6 | 500-02-02 中箱侧板折弯图.dwg | 128.54K |
| 7 | 500-03-1 上轴.dwg | 124.00K |
| 8 | 500-03-2 平台.dwg | 138.29K |
| 9 | 500-03-3 上罩.dwg | 146.97K |
| 10 | 500-03上箱.dwg | 167.93K |
| 11 | 500-04-1锥圈.dwg | 119.84K |
| 12 | 500-04-2端圈.dwg | 105.30K |
| 13 | 500-04-3链滚筒皮.dwg | 105.09K |
| 14 | 500-04-4下链滚幅板.dwg | 105.61K |
| 15 | 500-04-5-1下链滚轮毂.dwg | 118.55K |
| 16 | 500-04-5-2下链滚轮毂.dwg | 116.65K |
| 17 | 500-04-6下轴粗加工图.dwg | 124.21K |
| 18 | 500-04-7 下轴精加工图.dwg | 183.57K |
| 19 | 500-2 重锤.dwg | 116.79K |
| 20 | 500-3横拉杠.dwg | 93.46K |
| 21 | 500-4 拉紧臂.dwg | 115.10K |
| 22 | 3524瓦架.dwg | 104.94K |
| 23 | 3524通盖.dwg | 95.73K |
| 24 | 3524闷盖.dwg | 95.95K |
| 25 | 500-04 下链滚.dwg | 122.81K |
| 26 | 500-10 滑板.dwg | 138.59K |
| 27 | 500-11 支板.dwg | 118.49K |
| 28 | 500-12 支架.dwg | 119.76K |
| 29 | 500-14 密封座.dwg | 93.22K |
| 30 | 500-14-1密封盘.dwg | 92.10K |
| 31 | 500-15 平垫.dwg | 85.45K |
| 32 | 500-16 支撑销.dwg | 88.52K |
| 33 | 500-17 销座.dwg | 129.93K |
| 34 | 500-18 压板.dwg | 117.52K |
| 35 | 500-18-2 垫板.dwg | 117.57K |
| 36 | 500-5 横槽钢.dwg | 120.24K |
| 37 | 500-6 竖槽钢.dwg | 111.38K |
| 38 | 500-7 导架.dwg | 138.26K |
| 39 | 500-8 检修门.dwg | 124.45K |
| 40 | 500-8-2 槽型压板.dwg | 125.31K |
| 41 | 500-9-1 角板.dwg | 122.31K |
| 42 | 500-9检视门总图.dwg | 144.88K |
| 43 | 十字滑块.dwg | 105.00K |
| 44 | 十字滑块半联轴器.dwg | 101.38K |
| 45 | 料斗.dwg | 132.11K |
此图纸下载需要1金币
立即下载
发布者
一寸欢喜
创作: 18504
粉丝: 218
加入时间：2020-01-15
模型信息
图纸格式：dwg
文件大小：1.5M
所需金币：1
上传时间：2021-02-04 12:02:34
是否可编辑：可修改，包括参数
版本：AutoCAD
标签
图纸简介
