管路及阀门系统(ID:1751236)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17358591125738.rar | 9.14M |
2 | DN1200蝶阀(改).SLDPRT | 749.63K |
3 | DN700蝶阀(改).SLDPRT | 769.09K |
4 | Ⅰ-5补偿器DN700(改).SLDPRT | 881.31K |

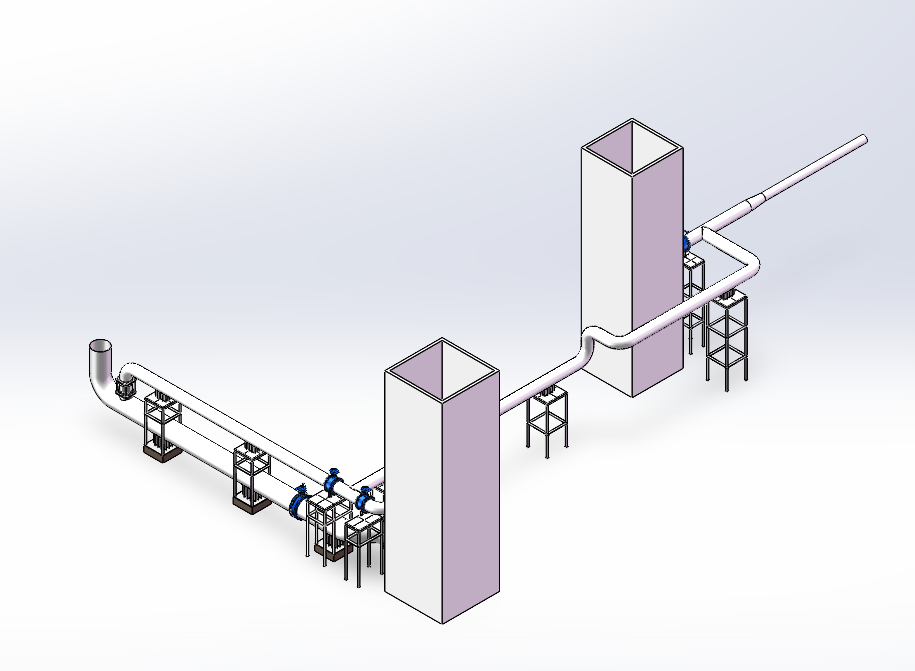

5 | 三维总图.png | 121.33K |

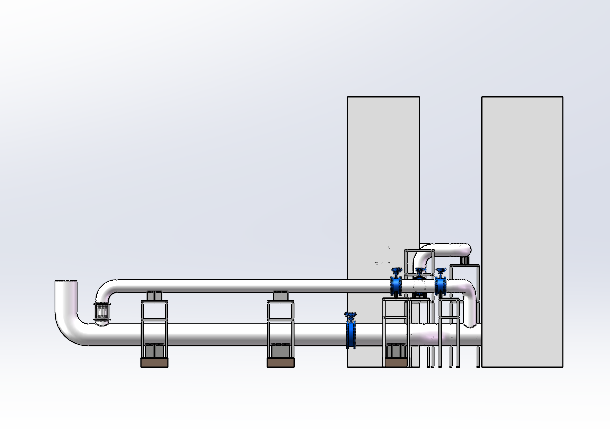

6 | 主视图.png | 45.96K |

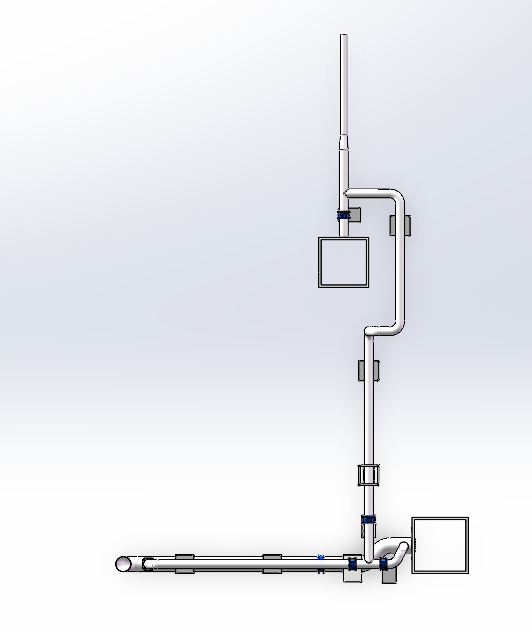

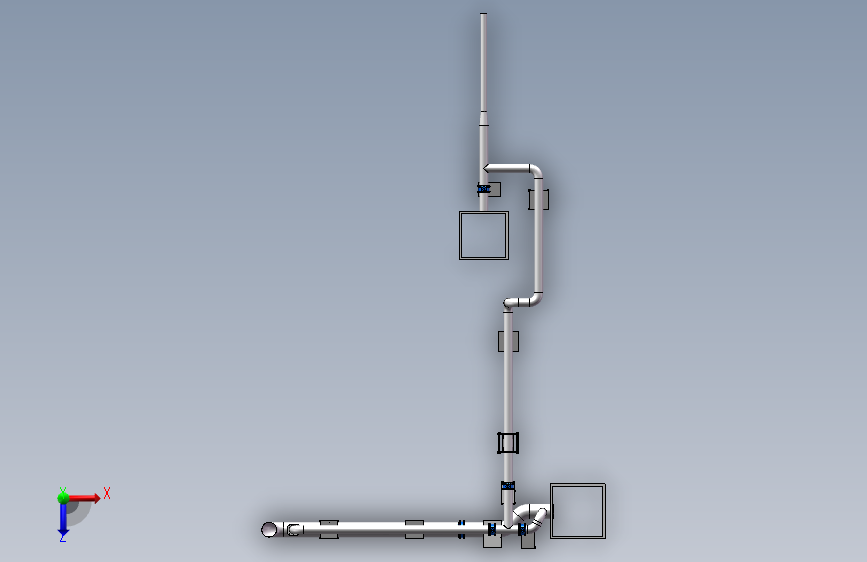

7 | 俯视图.png | 63.45K |

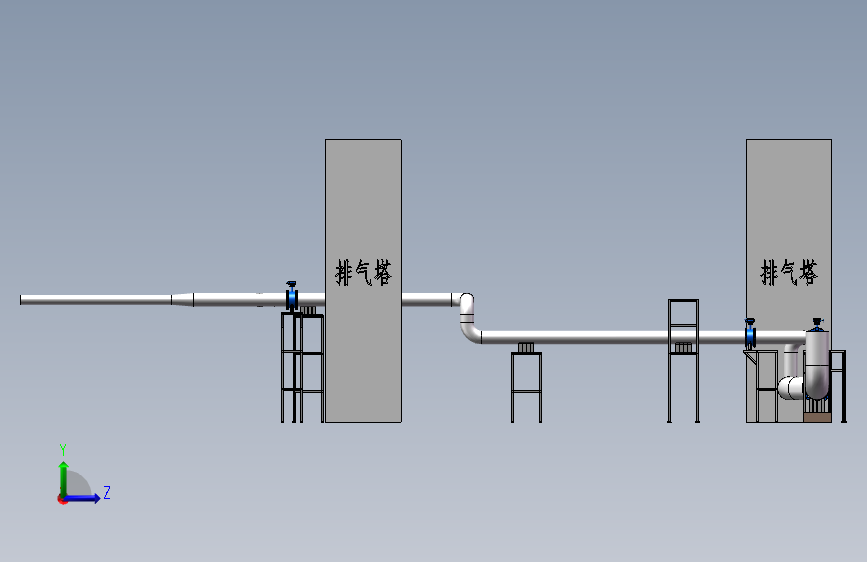

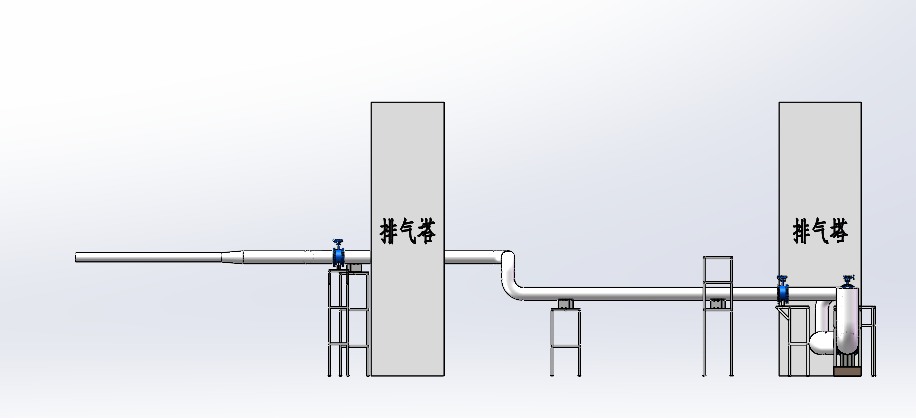

8 | 左视图.png | 60.40K |
9 | 管路1.SLDPRT | 1.03M |
10 | 管路支架支座4500-缩减版.SLDPRT | 387.05K |
11 | 管路支架支座4500.SLDPRT | 372.55K |
12 | 管路支架支座4500阀门架.SLDPRT | 460.60K |
13 | 管路支架支座6500.SLDPRT | 431.33K |
14 | 管路支架支座6500阀门架.SLDPRT | 640.75K |
15 | 管路系统.SLDASM | 2.80M |
16 | 阀门支架支座4500-缩减版.SLDPRT | 488.77K |
17 | 阀门支架支座4500-缩减版2.SLDPRT | 386.42K |
此图纸下载需要120金币
立即下载
发布者
落后的战斗机(代做设计私信)
创作: 2929
粉丝: 67
加入时间:2021-02-23

模型信息
图纸格式:sldprt,sldasm
文件大小:9.36M
所需金币:120
上传时间:2025-01-03 07:05:13
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2017
