链板式输送机（ID:1753179）

机械设备 / 输送提升设备 / 链板式输送机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17360566945716.zip	26.67M
2	1.1.sldprt	27.70K
3	10B-120Z.1.SLDPRT	201.18K
4	2.1.sldprt	161.72K
5	24B-10Z.1.1.SLDPRT	199.33K
6	25633_Z-UCF205D1.1.SLDPRT	1.87M
7	3.1.sldprt	29.90K
8	4.1.sldprt	524.96K
9	400W减速交流电机.SLDASM	475.43K
10	5.1.sldprt	119.37K
11	AWKM-058锁扣主体.1.1.1.1.sldprt	144.45K
12	AWKM-059卡板.1.1.1.1.sldprt	100.37K
13	AWKM-060扣臂.1.1.1.1.sldprt	79.99K
14	AWKM-061STOPPER_SCREW_M6.1.1.1.1.sldprt	47.47K
15	AWKM-062STOPPER_SCREW_M5.1.1.1.1.sldprt	47.72K
16	AWKM-063锁扣支架.1.1.1.1.SLDPRT	116.58K
17	DTR从动轴.1.SLDPRT	70.45K
18	GB_SECTION_BAR_TYPE714X70.sldprt	108.07K
19	hexagonsocketheadcapscrewsgb.sldprt	244.13K
20	LBSH机架.SLDPRT	2.75M
21	LBSSJ-001.SLDASM	875.88K
22	LBSSJ-002.SLDPRT	369.02K
23	LBSSJ-003.SLDPRT	114.19K
24	LBSSJ-004.SLDPRT	359.11K
25	LBSSJ-005.sldasm	647.48K
26	不锈钢链板输送机.SLDASM	6.20M
27	中间托板.1.SLDPRT	82.67K
28	主动轴.1.SLDPRT	81.15K
29	主架连接杆安装板.1.SLDPRT	107.11K
30	张紧螺栓座.1.SLDPRT	86.24K
31	支撑板.SLDPRT	80.37K
32	滚销.1.SLDPRT	484.40K
33	电机安装板.SLDPRT	118.07K
34	电机安装柱.SLDPRT	123.50K
35	电机安装柱.x_t	14.39K
36	电机安装柱1.SLDPRT	87.06K
37	电机轴6.1.SLDPRT	124.78K
38	脚杯D80x120.SLDPRT	105.13K
39	脚杯安装板.SLDPRT	74.86K
40	轴承座UCF205固定板.1.SLDPRT	135.18K
41	轴承座张紧板.1.SLDPRT	68.20K
42	输送支撑板.SLDPRT	109.47K
43	链条托板.1.SLDPRT	110.51K
44	链条挡板.1.SLDPRT	95.05K
45	链条罩-2.1.SLDPRT	104.84K
46	链条罩.1.SLDPRT	104.84K
47	链板.1.SLDPRT	4.89M
48	链板轴承座主动板.1.SLDPRT	442.06K
49	链板轴承座从动板.1.SLDPRT	169.54K
50	链板输送机.1.SLDASM	2.44M
51	链板输送机主架.1.SLDPRT	370.87K
52	链板输送机主架连接杆.1.SLDPRT	431.28K
53	链片-副本.1.SLDPRT	819.25K
54	链片.1.SLDPRT	794.42K
55	链板式输送机.docx	12.68K

此图纸下载需要315金币

立即下载

发布者

淡笑看过尘世

创作: 2420

粉丝: 30

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,x_t

文件大小：27.31M

所需金币：315

上传时间：2025-01-05 13:58:25

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

链板

输送机

图纸简介

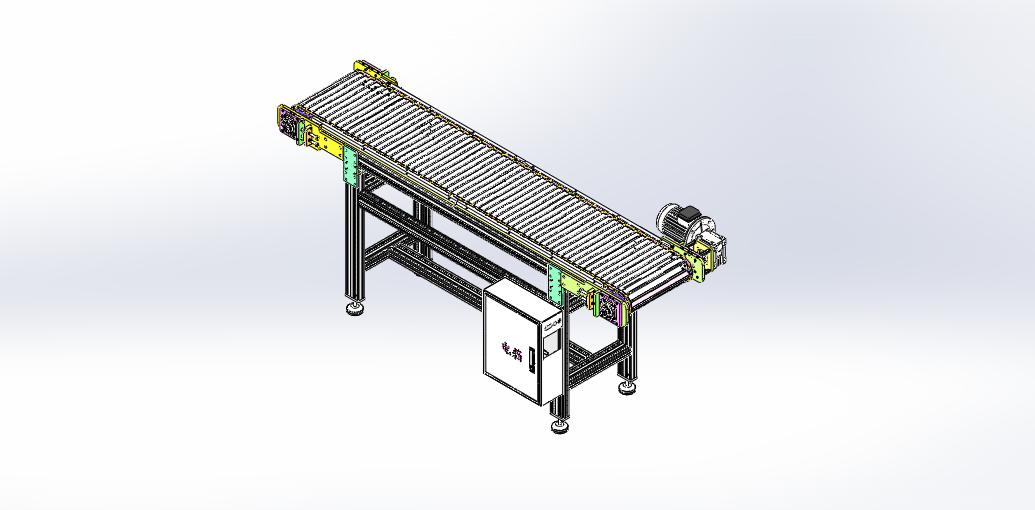

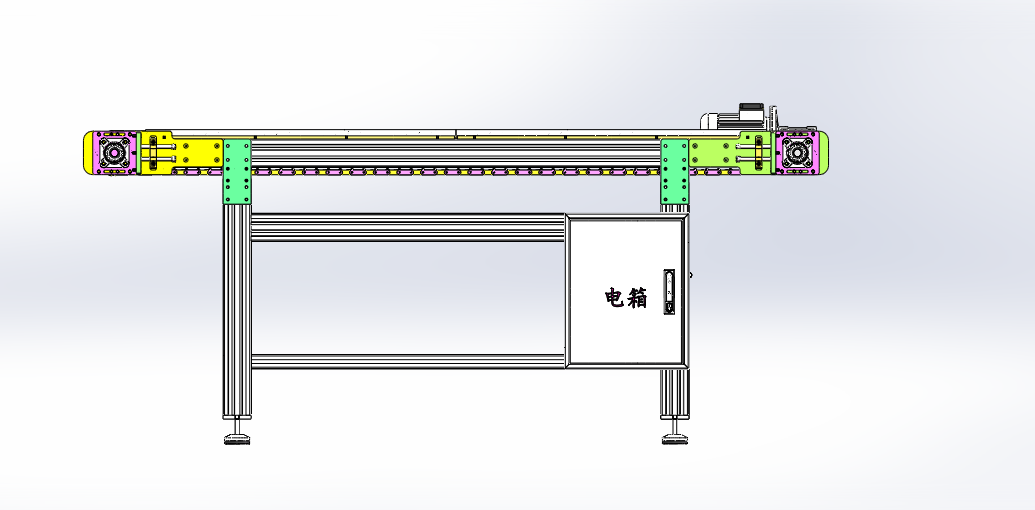

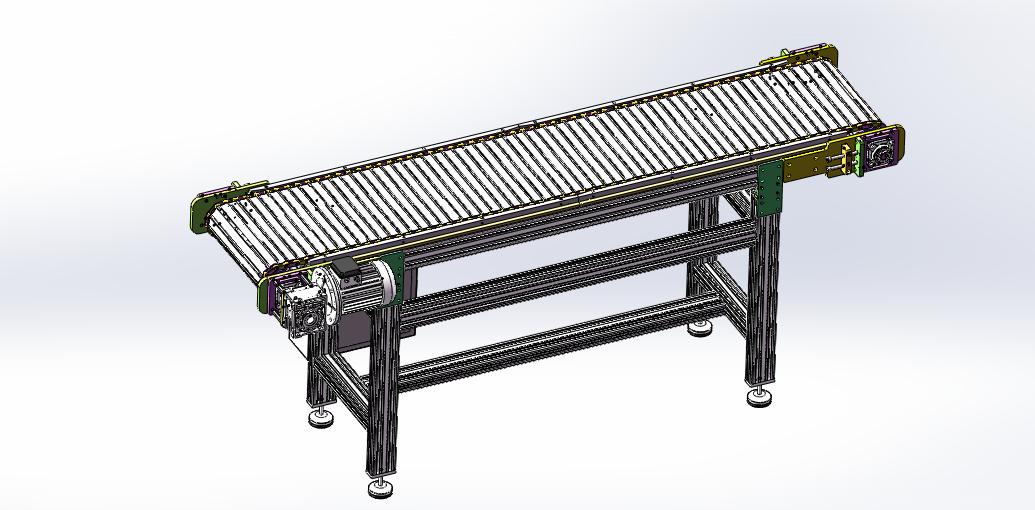

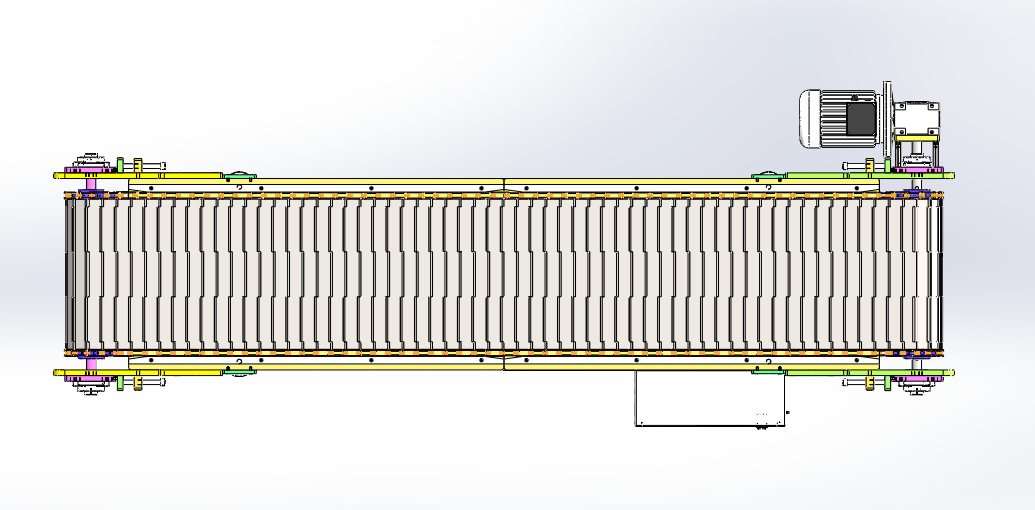

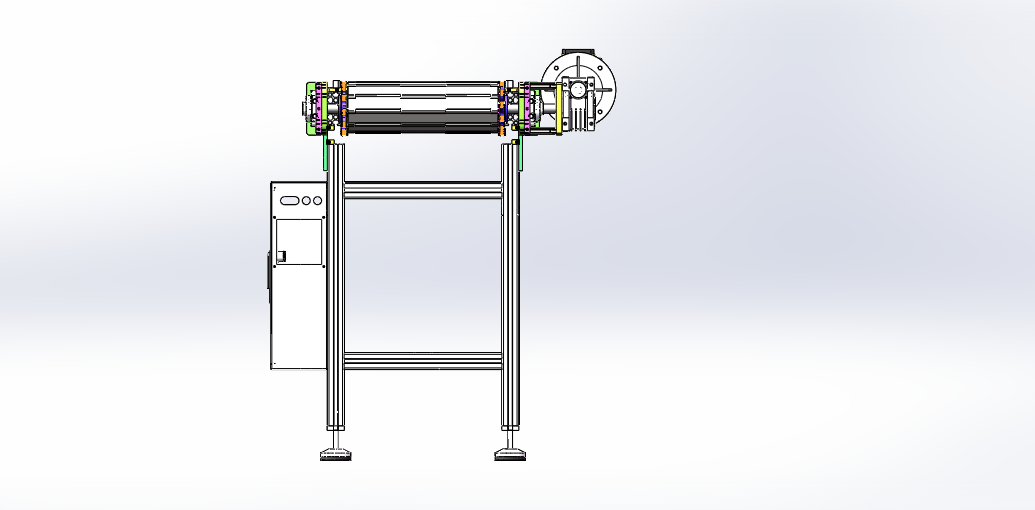

不锈钢链板式输送机设计思路：输送机尺寸：长度2400mm，宽度510mm，高度1000mm，输送带长度为1500mm，主体机架采用铝型材连接，输送带采用了不锈钢链板，安装普通减速电机，可以调节输送的速度。不锈钢链板式输送机结构介绍：设备防护罩、铝合金主体机架、不锈钢链板带、传动机构和电气配件构成，各组件结构具体构造如下： 1，铝合金主体机架：由铝型材45*90铝型材组成； 2，不锈钢链板带：由不锈钢链片和链条组成； 3，传动机构：由电机、传动轴、链轮和链条组成。程序控制系统：设备有1个普通交流电机，调速器可以实现设备的正常运作。工作原理：不锈钢链板输送机安装链条传动机构实现运送产品。图纸为so
