牵引机设备（ID:1753181）

机械设备 / 非标机械 / 牵引机设备

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17360574725758.zip	30.72M
2	.1显示器.1.SLDPRT	222.07K
3	.h传动套g.1.SLDPRT	119.98K
4	.h压盖g.1.SLDPRT	71.59K
5	.h大导柱铜套g.1.SLDPRT	61.82K
6	.h大支撑杆g.1.SLDPRT	62.85K
7	.h小带轮轴g.1.SLDPRT	121.52K
8	.h小滚筒g.1.SLDPRT	296.35K
9	.h手轮-1g.1.SLDPRT	216.11K
10	.h手轮安装块g.1.SLDPRT	144.48K
11	.h手轮安装板g.1.SLDPRT	154.66K
12	.h支撑柱子（1）g.1.SLDPRT	99.64K
13	.h牵引机主动皮带轮g.1.SLDPRT	277.11K
14	.h牵引机主动轴1g.1.SLDPRT	145.34K
15	.h牵引机主动轴2g.1.SLDPRT	154.09K
16	.h牵引机从动皮带轮g.1.SLDPRT	302.49K
17	.h牵引机从动轴g.1.SLDPRT	120.73K
18	.h牵引机护罩1g.1.SLDPRT	234.70K
19	.h牵引机护罩2g.1.SLDPRT	217.76K
20	.h牵引机皮带调节板g.1.SLDPRT	93.72K
21	.h牵引机皮带轮g.1-副本.SLDPRT	263.76K
22	.h牵引机皮带轮g.1.SLDPRT	289.89K
23	.h牵引机皮带轮安装板1-1g.1.SLDPRT	155.97K
24	.h牵引机皮带轮安装板1g.1.SLDPRT	142.88K
25	.h牵引机皮带轮安装板2-1g.1.SLDPRT	196.78K
26	.h牵引机皮带轮安装板2g.1.SLDPRT	178.87K
27	.h牵引机皮带轮轴承座g.1.SLDPRT	133.10K
28	.h皮带轮安装板链接柱g.1.SLDPRT	115.17K
29	.h皮带轮高度调节板1g.1.SLDPRT	127.84K
30	.h皮带轮高度调节板g.1.SLDPRT	134.34K
31	.h编码器g.1.SLDPRT	98.35K
32	.h编码器驱动轴g.1.SLDPRT	98.60K
33	.h编码器驱动轴轴承座g.1.SLDPRT	119.34K
34	.h计数表g.1.SLDPRT	1.31M
35	.h计数表垫板g.1.SLDPRT	89.18K
36	.h调节螺杆g.1.SLDPRT	94.43K
37	.h调节螺杆套g.1.SLDPRT	72.32K
38	.h轴承安装板g.1.SLDPRT	103.08K
39	25411_Z-UCFL203D1.1.SLDPRT	1.10M
40	25629_Z-UCF203D1.1.SLDPRT	1.91M
41	GB-Straightbevelgear1.75M30GT30PT20PA12FW---30O70H42.22MD15.0S1.1.sldprt	701.00K
42	m1.75z30-1-副本.1.sldprt	718.64K
43	m1.75z30-1.1.sldprt	698.91K
44	M24X2.0g.1.SLDPRT	125.95K
45	QYIJ-NV-001.SLDPRT	482.78K
46	QYIJ-NV-002.SLDPRT	51.63K
47	QYIJ-NV-003.SLDASM	3.29M
48	QYIJ-NV-004.SLDPRT	95.91K
49	QYIJ-NV-005.SLDASM	3.20M
50	QYIJ-NV-007.SLDASM	172.43K
51	Rollingbearings1205GB281-94.1.sldprt	411.85K
52	伞齿轮限位套2g.1.SLDPRT	99.91K
53	前端机架g.1.SLDPRT	251.01K
54	合页1g.1.SLDPRT	137.96K
55	同步带.SLDPRT	62.42K
56	同步带轮隔套.1.SLDPRT	94.43K
57	安装板h.1.SLDPRT	89.46K
58	手把.1.SLDPRT	93.00K
59	挡板1.1.SLDPRT	55.55K
60	挡板2.1.SLDPRT	49.95K
61	挡板3.1.SLDPRT	55.00K
62	滚筒1h.1.SLDPRT	52.10K
63	滚筒安装板h.1.SLDPRT	118.36K
64	滚筒调节板h.1.SLDPRT	71.76K
65	滚筒轴1h.1.SLDPRT	72.29K
66	滚筒轴2h.1.SLDPRT	52.50K
67	牵引机装配体g.1.SLDASM	8.01M
68	电机.1.SLDPRT	362.89K
69	电机固定板.1.SLDPRT	102.11K
70	电机安装板.1.SLDPRT	87.39K
71	电机安装柱.1.SLDPRT	62.50K
72	皮带.SLDPRT	90.23K
73	透明板.1.SLDPRT	69.74K
74	门g.1.SLDPRT	106.76K
75	限位轴套g.1.SLDPRT	103.06K
76	齿轮端盖.1.SLDPRT	82.40K
77	齿轮隔套.1.SLDPRT	105.95K
78	手动操作盒-壳体.1.1.SLDPRT	155.85K
79	手动操作盒-盖板.1.1.SLDPRT	61.77K
80	手动操作盒.1.1.SLDASM	282.34K
81	按钮-启动-带指示灯.1.1.SLDPRT	160.60K
82	按钮-复位-带指示灯.1.1.SLDPRT	159.15K
83	按钮-急停-无指示灯.1.1.SLDPRT	172.49K
84	按钮-选择-无指示灯.1.1.SLDPRT	152.73K
85	标志牌PT-I小.1.1.SLDPRT	78.40K
86	QYIJ-NV-006.SLDASM	335.45K
87	SAFW-028.1.1.1.1.1.1.1.SLDPRT	105.74K
88	定位环.1.1.1.1.1.1.1.SLDPRT	100.99K
89	脚轮.1.1.1.1.1.1.1.SLDPRT	115.86K
90	脚轮支架.1.1.1.1.1.1.1.SLDPRT	159.29K
91	脚轮架.1.1.1.1.1.1.1.SLDPRT	192.11K
92	脚轮法兰.1.1.1.1.1.1.1.SLDPRT	118.60K
93	牵引机设备.docx	12.73K

此图纸下载需要263金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：31.46M

所需金币：263

上传时间：2025-01-05 14:11:18

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

牵引机

图纸简介

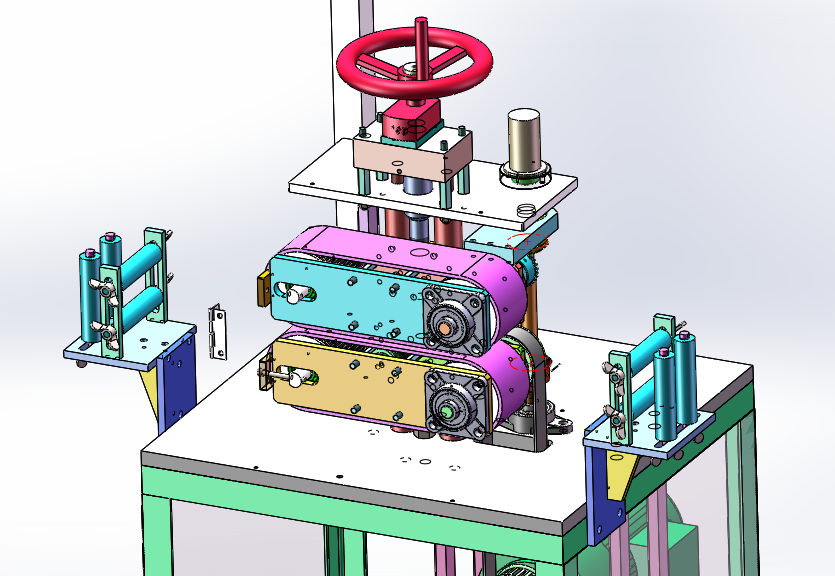

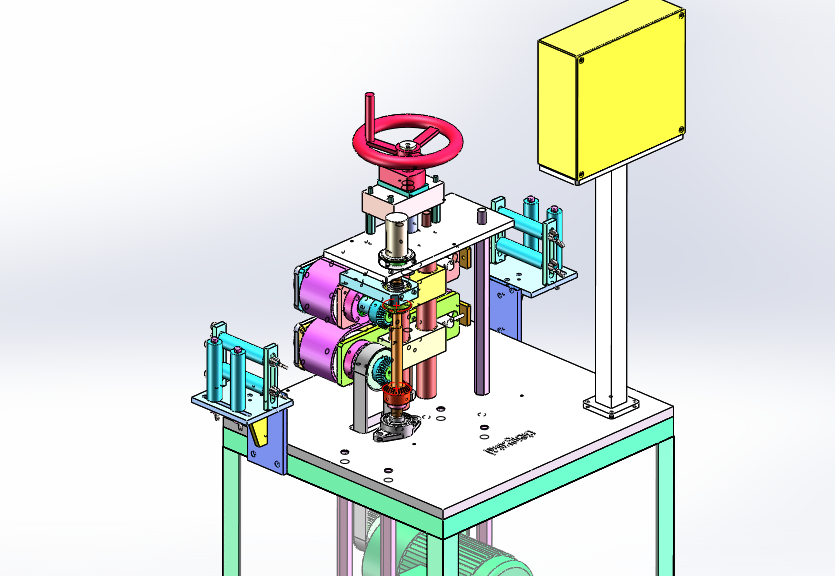

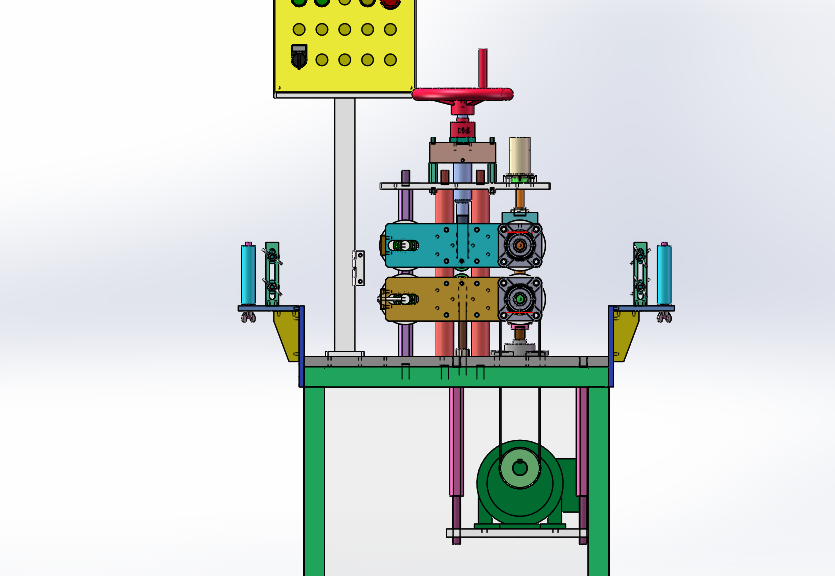

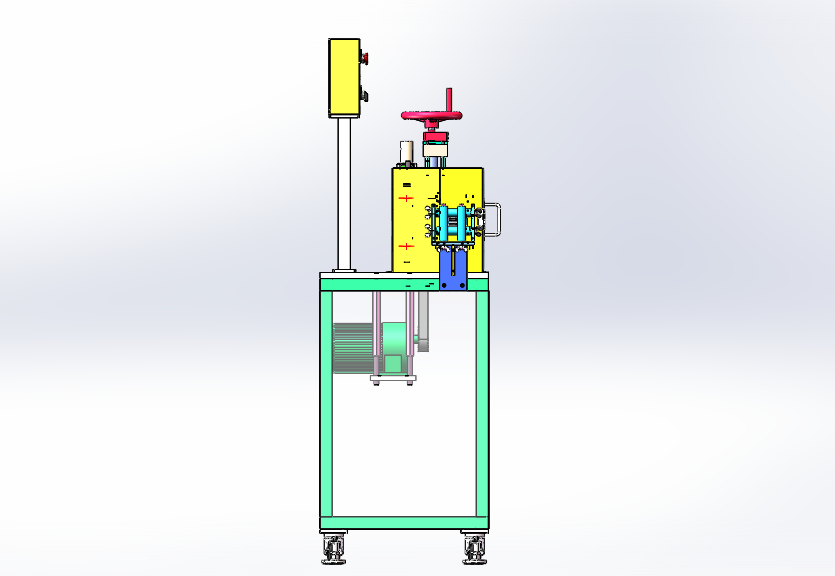

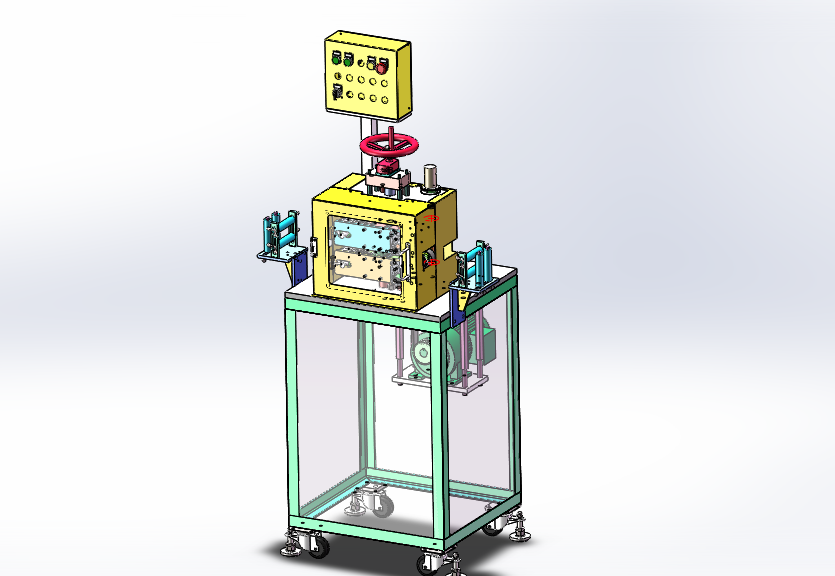

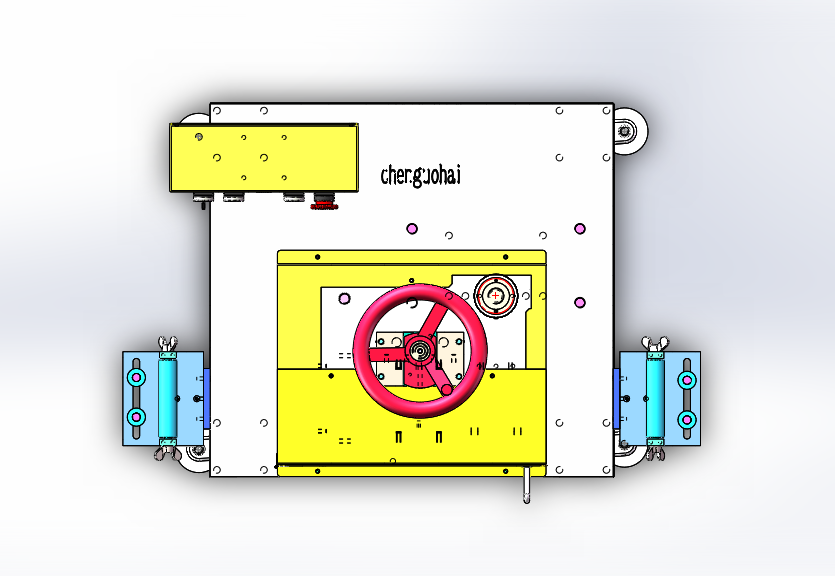

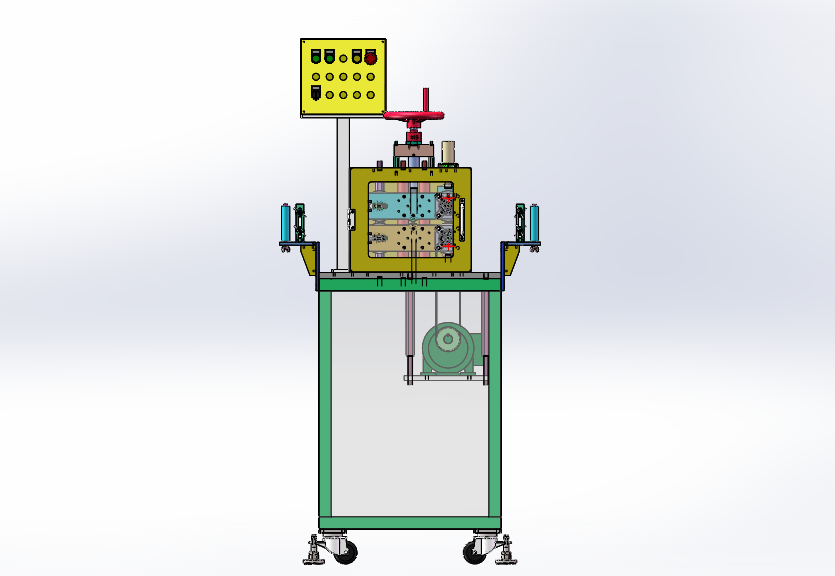

牵引机设备设计思路：用于汽车密封条生产车间的一款牵引机设备，牵引机由上下两层皮带组成，产品夹在两层皮带之间，通过皮带轮驱动皮带运转，带动产品直线运动。其中上层皮带可以调节高度，牵引机入料和出料口安装有导向滚轮，安装伺服电机，通过同步带和齿轮传动驱动上下两层皮带运动。牵引机设备结构介绍：设备防护罩、上下两层皮带轮结构、同步带齿轮传动机构、导向滚轮、丝杆传动调节机构和电气配件构成，各组件结构具体构造如下： 1，上下两层皮带轮结构：由多楔带轮、多楔带和托辊组成； 2，同步带齿轮传动机构：由伺服电机、同步带、同步带轮和齿轮组成； 3，导向滚轮：由滚筒和滚筒支架组成； 4，丝杆传动调节机构：由丝杆螺
