双列皮带同步输送线（ID:1754063）

机械设备 / 非标机械 / 双列皮带同步输送线

©原创

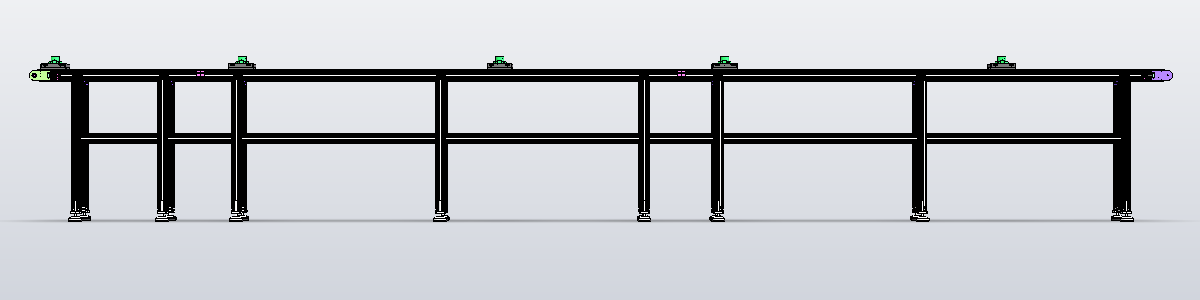

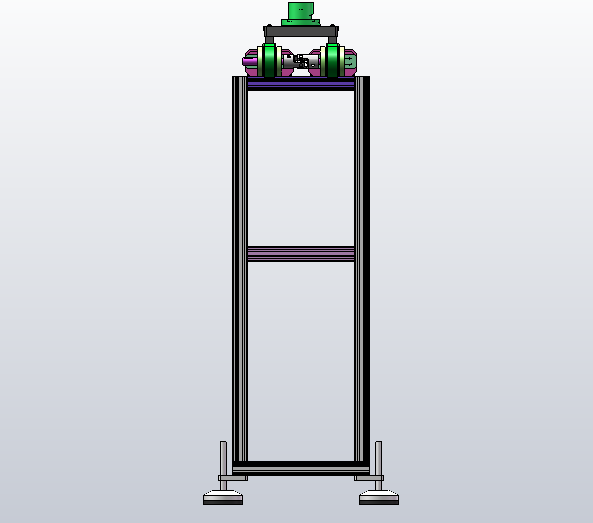

平面图

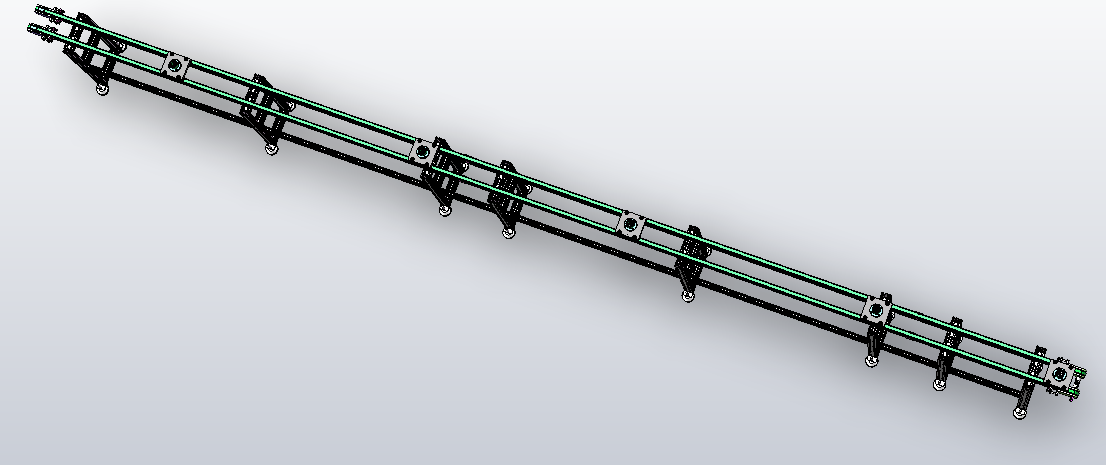

3D视图

文件列表

#	文件名称	文件大小
1	17361659963504.zip	11.02M
2	18XL037.SLDPRT	249.20K
3	38beng_asm.XG1.1.1.SLDASM	636.47K
4	GBT276_6W-2RZ61902.1.SLDPRT	553.26K
5	GBT276_6W-2RZ628.1.SLDPRT	411.65K
6	M8x50.1.SLDPRT	75.21K
7	XHX-001.1.SLDPRT	1.05M
8	XHX-002.1.SLDPRT	71.43K
9	XHX-003.1.SLDPRT	200.41K
10	XHX-004.1.SLDPRT	231.37K
11	XHX-008.1.SLDPRT	671.75K
12	XHX-009.1.SLDPRT	72.20K
13	XHX-010.1.SLDPRT	148.23K
14	XHX-011.1.SLDPRT	86.08K
15	XHX-012.1.SLDPRT	74.17K
16	XHX-013.1.SLDPRT	86.86K
17	XHX-014.1.SLDPRT	90.16K
18	XHX-015.1.SLDPRT	66.82K
19	XHX-016.1.SLDPRT	129.86K
20	XHX-017.1.SLDPRT	93.22K
21	XHX-018.1.SLDPRT	160.11K
22	XHX-019.1.SLDPRT	77.76K
23	XHX-020.1.SLDPRT	145.76K
24	XHX-021.1.SLDPRT	98.44K
25	XHX-022.1.SLDPRT	86.18K
26	XHX-023.1.SLDPRT	77.43K
27	XHX-024.1.SLDPRT	191.71K
28	XHX-025.1.SLDPRT	86.54K
29	XHX-026.1.SLDPRT	131.91K
30	XHX-027.1.SLDPRT	127.48K
31	XHX-028.1.SLDPRT	191.02K
32	XHX-029.1.SLDPRT	222.64K
33	XHX-030.1.SLDPRT	159.38K
34	XHX-031.1.SLDPRT	82.50K
35	XHX-032.1.SLDPRT	81.28K
36	XHX-05.1.SLDPRT	294.09K
37	XHX-06.1.SLDPRT	92.51K
38	XHX装配-01.1.SLDASM	410.55K
39	XHX装配-02.1.SLDASM	94.46K
40	XHX装配-03.1.SLDASM	788.05K
41	XHX装配-04.1.SLDASM	804.71K
42	万向联轴器14-28-70.1.SLDASM	109.83K
43	双列皮带同步输送线.SLDASM	1.44M
44	循环小车.1.SLDASM	496.84K
45	脚杯D80x120.1.SLDPRT	105.13K
46	双列皮带同步输送线.docx	13.25K

此图纸下载需要263金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：11.28M

所需金币：263

上传时间：2025-01-06 20:19:59

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

双列皮带

同步输送线

输送线

图纸简介

多工位转子生产流水线设计思路：多工位转子生产流水线，在每个工位能精准停止，保证转子上下料的准确性。流水线是根据生产线每一台设备操作工位的工序来定制的，一共是由四段组成，是一条闭环生产流水线，流水线上的作用是把放由转子的定位板精准输送到指定的工序。每段相连接的输送线后端都有一个升降皮带线机构，用来过渡到下一段流水线，如此就可以实现循环输送。多工位转子生产流水线结构介绍：主体机架部分、输送皮带机构、转子固定工装定位机构、方向切换机构、皮带升降机构和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由皮带轮固定座、铝型材机架组成； 2，输送皮带机构：由皮带轮和输送皮带组成； 3，转子
