铜管台阶挤压成型设备（ID:1756308）

机械设备 / 非标机械 / 铜管台阶挤压成型设备

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1736335828247.zip	12.50M
2	15W交流调速电机.SLDPRT	155.58K
3	ATP16XL025-A-H8.SLDPRT	221.64K
4	LQ-FB-002.1.SLDPRT	68.92K
5	LQ-FB-004.1.SLDPRT	274.12K
6	LQ-FB-005.1.SLDPRT	121.49K
7	LQ-FB-015.1.SLDPRT	1.96M
8	LQ-FB-016.1.SLDPRT	104.82K
9	LQ-FB-023.1.SLDPRT	78.87K
10	Rollingbearings6002GB276-94.1.sldprt	351.15K
11	TG-YTJ-001.SLDPRT	164.00K
12	TG-YTJ-002.SLDPRT	106.86K
13	TG-YTJ-003.SLDPRT	163.66K
14	TG-YTJ-004.SLDPRT	156.27K
15	TG-YTJ-005.SLDPRT	59.91K
16	TG-YTJ-006.SLDPRT	100.89K
17	TG-YTJ-007.SLDPRT	151.17K
18	TG-YTJ-008.SLDPRT	85.04K
19	TG-YTJ-009.SLDPRT	106.19K
20	TG-YTJ-010.SLDPRT	85.85K
21	TG-YTJ-011.SLDPRT	87.55K
22	TG-YTJ-012.SLDPRT	64.02K
23	TG-YTJ-013.SLDPRT	128.81K
24	TG-YTJ-014.SLDPRT	69.48K
25	TG-YTJ-015.SLDPRT	147.07K
26	TG-YTJ-016.SLDPRT	63.54K
27	TG-YTJ-017.SLDPRT	53.15K
28	TTPA24T5100-A-H20.SLDPRT	305.06K
29	压轮.SLDASM	446.69K
30	定位环.1.1.SLDPRT	103.91K
31	滤清器封边架子.1.SLDASM	576.35K
32	脚轮.1.1.SLDPRT	116.09K
33	脚轮LQ-FB-017.1.SLDASM	326.50K
34	脚轮支架.1.1.SLDPRT	193.90K
35	脚轮架.1.1.SLDPRT	223.93K
36	脚轮法兰.1.1.SLDPRT	118.89K
37	角撑板.SLDPRT	109.45K
38	铜管.SLDPRT	53.80K
39	铜管压台阶.SLDASM	1.75M
40	铜管压台阶机.SLDASM	1.35M
41	铜管转轴.SLDPRT	99.08K
42	ACQ40x5SB0CMSG1.sldasm	204.37K
43	ACQ40_Nut.sldprt	92.81K
44	ACQS-40x5-B_5r.sldprt	76.24K
45	ACQS-40x55_b.sldprt	282.28K
46	CMSG_GN.sldprt	98.94K
47	HGW15-160.SLDPRT	295.20K
48	HGW15滑块.1.1.sldasm	242.94K
49	____1-411002.PRT.1.1.1.2.1.1.sldprt	123.93K
50	____2-415723.PRT.1.1.1.2.1.1.sldprt	101.82K
51	____3-416083.PRT.1.1.1.2.1.1.sldprt	157.29K
52	____4-416088.PRT.1.1.1.2.1.1.sldprt	98.04K
53	____5-415868.PRT.1.1.1.2.1.1.sldprt	148.82K
54	滑块导轨EGW15CC-160.SLDASM	288.67K
55	铜管压台阶机.docx	12.87K

此图纸下载需要193金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：12.8M

所需金币：193

上传时间：2025-01-08 19:30:36

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

铜管台阶

挤压成型

成型机

图纸简介

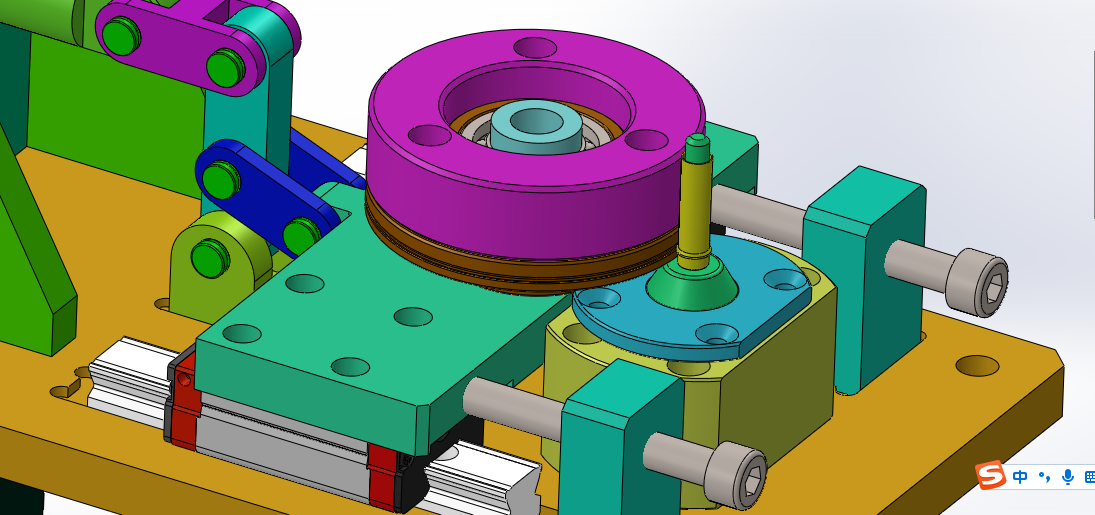

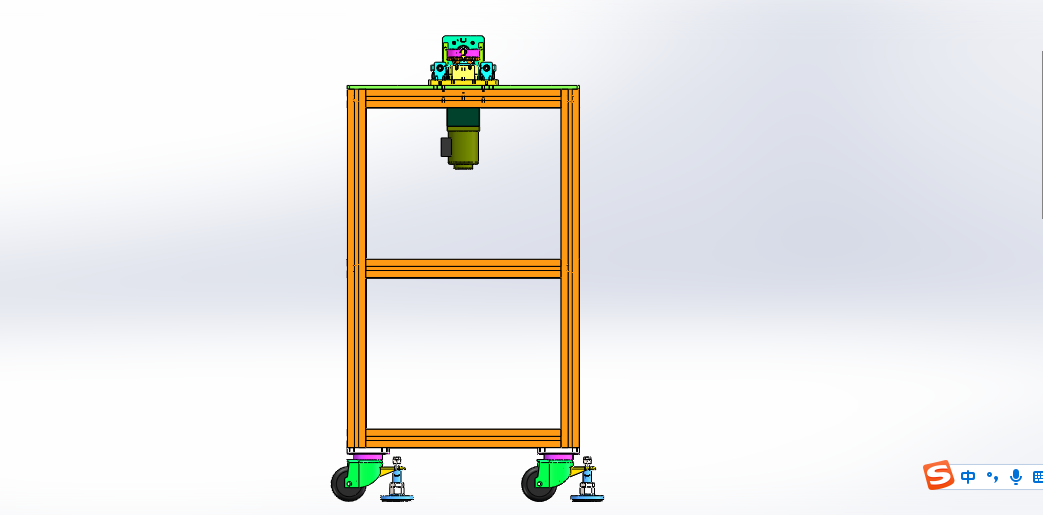

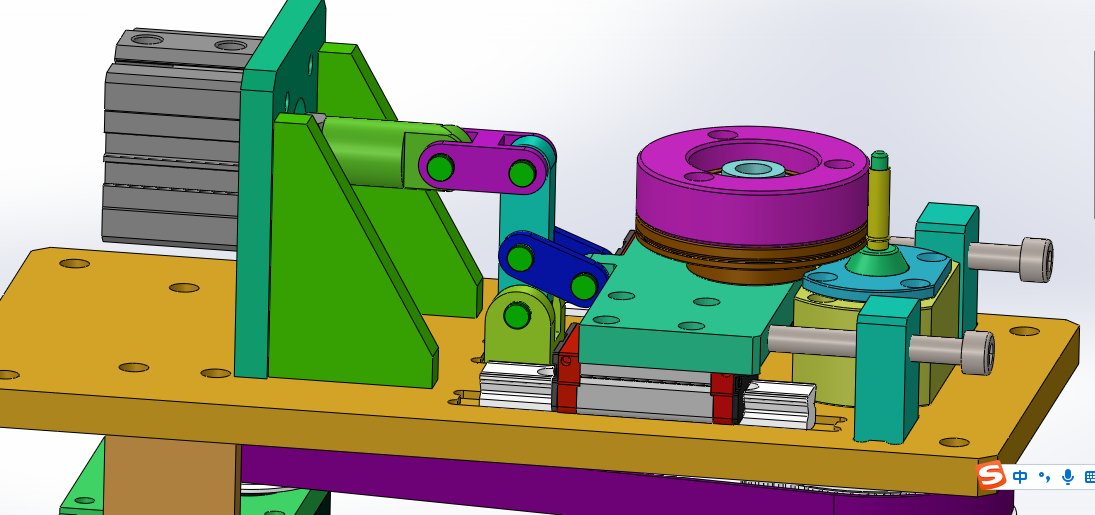

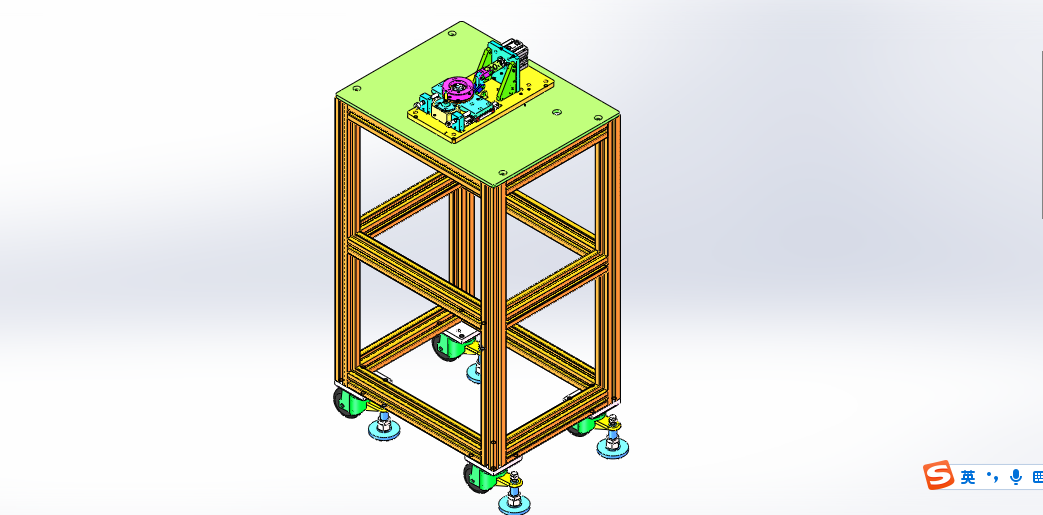

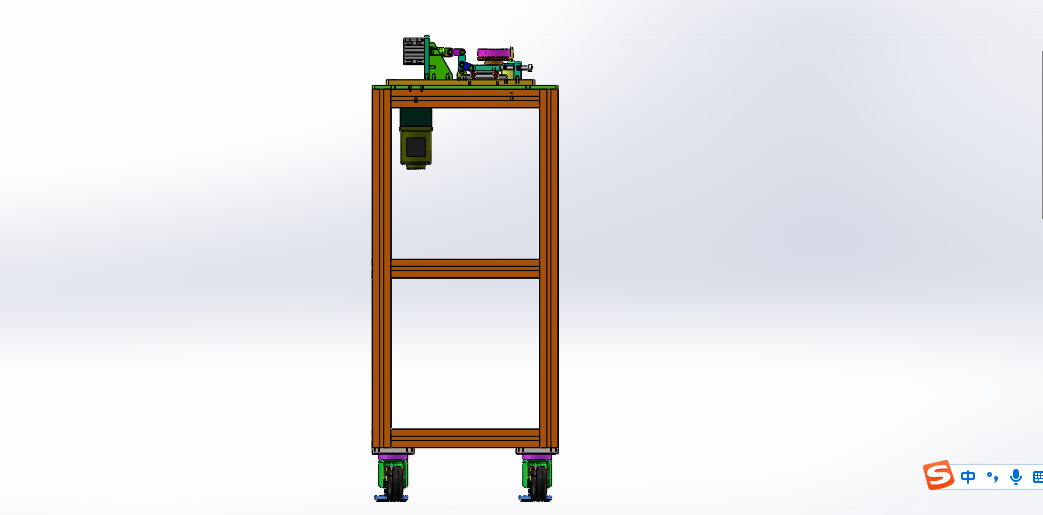

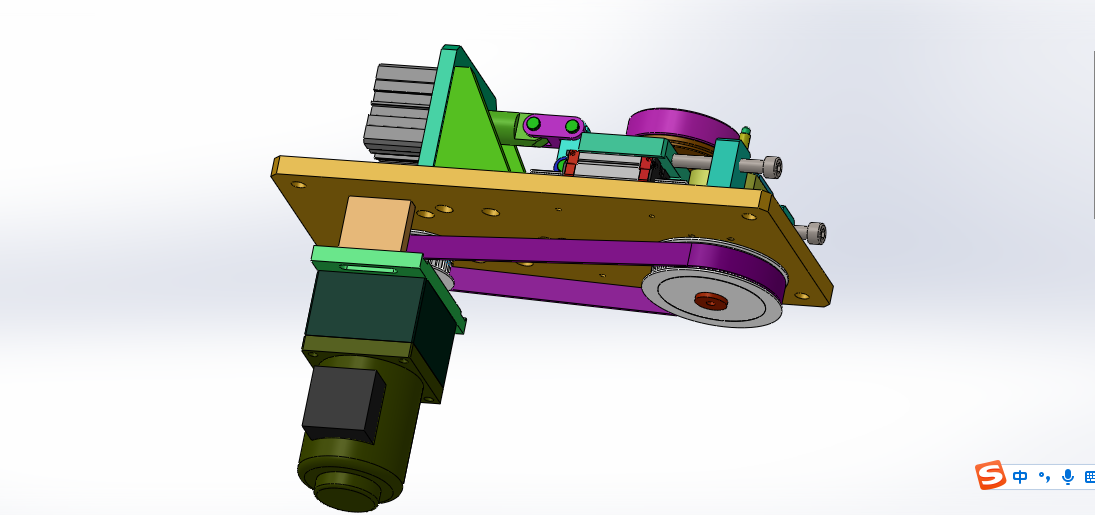

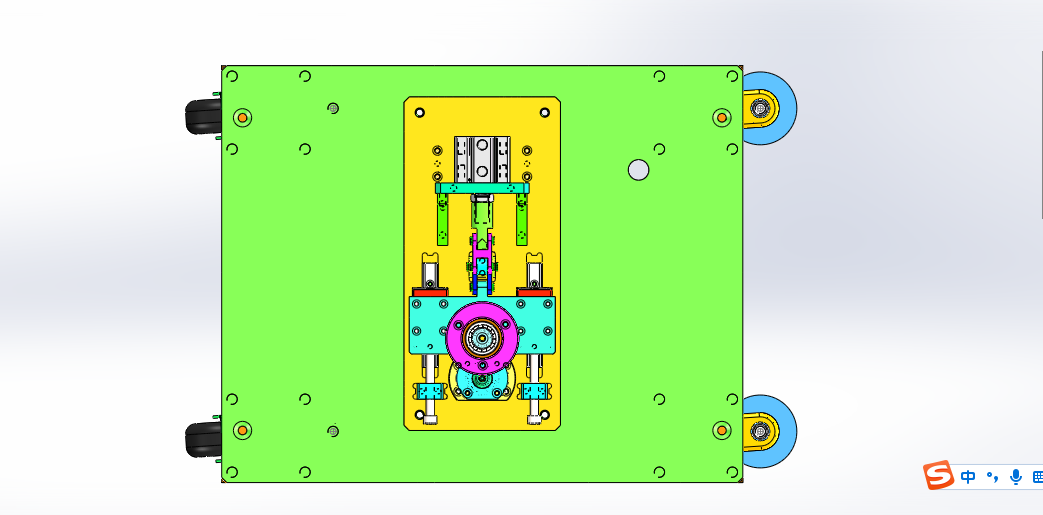

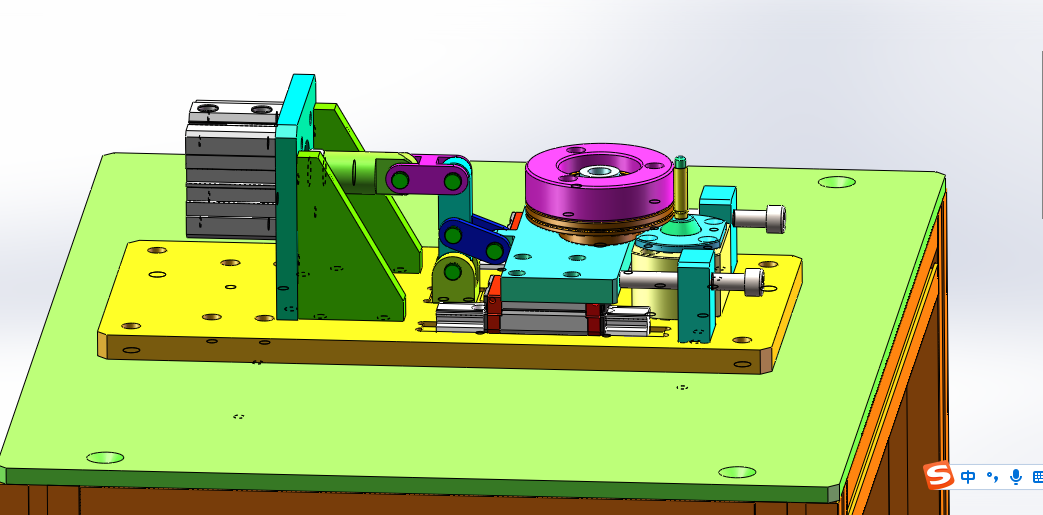

铜管压台阶机设计思路：铜管滚压台阶成型，把铜管套在旋转轴里，气缸推动压轮前进，挤压铜管，压轮随转轴同时转动，滚压出所需要的台阶。铜管压台阶机结构介绍：设备防护罩、滚压轮组件、气缸连杆机构、铜管转轴、电机同步带传动组件和电气配件构成，各组件结构具体构造如下： 1，滚压轮组件：由压轮和压轮轴组成； 2，气缸连杆机构：由气缸、连杆和导轨滑块组成； 3，铜管转轴：由转轴和固定底座组成； 4，电机同步带传动组件：由电机、同步带轮和同步带组成。程序控制系统：设备有1个气缸和1个减速电机，使用PLC控制器可以实现设备的正常运作。工作原理：人工把铜管套在转轴上，手按下启动开关，此时铜管转轴开始旋转，压
