汽车燃油泵法兰插头压力传感器翻倒阀压装机（ID:1756309）

机械设备 / 非标机械 / 汽车燃油泵法兰插头压力传感器翻倒阀压装机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17363358163824.zip	34.17M
2	118-CT.1.1.1.SLDPRT	1.33M
3	118fl-xk-cp-mj.1.1.1.SLDPRT	1.52M
4	1X11X50压缩弹簧.1.1.SLDPRT	506.28K
5	CPA118法兰装配.sldasm	1.21M
6	CS-3L300N色标传感器.1.1.SLDPRT	141.36K
7	E-CXA01-80-NJ.SLDASM	238.75K
8	FDF-YZ-001.SLDPRT	1.88M
9	FDF-YZ-002.SLDPRT	44.74K
10	FDF-YZ-003.SLDPRT	44.22K
11	FL-YZ-21-05-001安装大板.1.1.SLDPRT	167.77K
12	FL-YZ-21-05-001机架.1.1.SLDPRT	432.65K
13	FL-YZ-21-05-002气缸安装板-1.1.1.SLDPRT	159.05K
14	FL-YZ-21-05-003压力架立板.1.1.SLDPRT	95.65K
15	FL-YZ-21-05-004压力架底板.1.1.SLDPRT	135.07K
16	FL-YZ-21-05-005定位块.1.1.SLDPRT	88.39K
17	FL-YZ-21-05-007气缸架脚撑板.1.1.SLDPRT	80.76K
18	FL-YZ-21-05-008轴承导柱.1.1.SLDPRT	67.40K
19	FL-YZ-21-05-009压模底板.1.1.SLDPRT	341.71K
20	FL-YZ-21-05-010固定模板.1.1.SLDPRT	175.33K
21	FL-YZ-21-05-011定位模块.1.1.SLDPRT	166.01K
22	FL-YZ-21-05-013SDA80BS气缸连接头.1.1.SLDPRT	99.63K
23	FL-YZ-21-05-014压模气缸安装板.1.1.SLDPRT	147.16K
24	FL-YZ-21-05-015模架固定柱.1.1.SLDPRT	115.37K
25	FL-YZ-21-05-016下模固定座.SLDPRT	113.91K
26	FL-YZ-21-05-017限位块.1.1.SLDPRT	85.14K
27	FL-YZ-21-05-018后定位块.1.1.SLDPRT	99.69K
28	FL-YZ-21-05-019压紧模.1.1.SLDASM	1.96M
29	FL-YZ-21-05-020压紧模块.1.1.SLDPRT	483.55K
30	FL-YZ-21-05-021压紧模固定板.1.1.SLDPRT	213.96K
31	FL-YZ-21-05-022连接扣板.1.1.SLDPRT	85.49K
32	FL-YZ-21-05-023法兰固定模.1.1.SLDPRT	377.46K
33	FL-YZ-21-05-027平板1.1.1.SLDPRT	89.32K
34	GA导套16x25.1.1.SLDPRT	61.96K
35	GB_FASTENER_SCREWS_HSHCSM8X40-N.1.1.SLDPRT	81.82K
36	GB_FASTENER_SCREWS_HSHCSM8X50-N.1.1.SLDPRT	94.46K
37	GM3法兰装配.SLDASM	1.30M
38	GP导柱16X100.1.1.SLDPRT	78.35K
39	LM16UU直线轴承.1.SLDPRT	125.20K
40	M6X60塞打螺丝.1.1.SLDPRT	114.52K
41	SCJ63x150-50S_0050___.1.1.1.SLDASM	169.67K
42	SDAJ80x80-30SB_00___.1.1.1.SLDASM	250.55K
43	ZSAN-M8.1.1.SLDPRT	557.63K
44	_E-CXA01-80-NJ_001.SLDPRT	22.98K
45	_E-CXA01-80-NJ_002.SLDPRT	42.58K
46	_E-CXA01-80-NJ_003.SLDPRT	69.29K
47	_E-CXA01-80-NJ_004.SLDPRT	26.67K
48	_SC-63-M16x1.550-A_Nut.1.1.1.sldprt	40.67K
49	_SCJ-63-M16x1.5-Nut_1.1.1.1.sldprt	38.36K
50	_SCJ-63x150-50-S50_c.1.1.1.sldprt	62.33K
51	_SCJ-63x150-50-S50_r.1.1.1.sldprt	38.59K
52	_SDA-80-M22x1.530-A_Nut.1.1.1.sldprt	39.96K
53	_SDAJ-80-M20x1.5SDAJ_NUT.1.1.1.sldprt	39.23K
54	_SDAJ-80-M22x1.5.1.1.1.sldprt	39.31K
55	_SDAJS-80x80-B3080_r.1.1.1.sldprt	43.14K
56	_SDAJS-80x80_80b.1.1.1.sldprt	90.81K
57	下压气缸安装架组件.1.1.1.SLDASM	273.84K
58	产品-2.1.1.1.SLDPRT	89.80K
59	传感器-1.1.1.SLDPRT	855.24K
60	切换产品模组装.1.SLDASM	969.14K
61	压模组装.1.1.1.SLDASM	2.66M
62	压环固定圈.1.1.SLDPRT	138.71K
63	双切边法兰直线轴承_LMH20.1.1.1.SLDPRT	172.36K
64	启动开关安装座.1.1.SLDPRT	131.06K
65	固定螺丝.1.SLDPRT	75.13K
66	垫块.1.SLDPRT	106.77K
67	导柱16X170.1.1.SLDPRT	72.09K
68	尼龙压环.1.1.SLDPRT	143.25K
69	感应器插头底座.SLDPRT	118.68K
70	托板.1.SLDPRT	99.85K
71	插头底座.1.SLDPRT	2.70M
72	插头底座右.SLDPRT	2.44M
73	汽车燃油泵法兰插头压力传感器翻倒阀压装机.SLDASM	3.45M
74	法兰右边定位件.SLDPRT	132.21K
75	法兰定位板.1.SLDPRT	284.00K
76	法兰定位环.1.SLDPRT	212.59K
77	法兰左边定位件.SLDPRT	172.21K
78	翻倒阀垫板.SLDPRT	630.08K
79	翻倒阀垫板117.SLDPRT	80.33K
80	翻到阀压模.SLDPRT	836.94K
81	翻到阀压模117129.SLDPRT	913.65K
82	翻到阀定位.sldasm	300.32K
83	翻到阀定位117129.SLDASM	261.56K
84	翻到阀定位座.SLDPRT	152.03K
85	翻到阀定位座117129.SLDPRT	159.28K
86	脚轮焊接法兰.1.1.SLDPRT	88.90K
87	色标传感器固定座.1.1.SLDPRT	119.57K
88	装配体1.1.sldasm	27.49K
89	连接板.1.SLDPRT	116.35K
90	顶块.1.SLDPRT	73.69K
91	汽车燃油泵法兰插头压力传感器翻倒阀压装机.docx	13.35K

此图纸下载需要350金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：34.99M

所需金币：350

上传时间：2025-01-08 19:30:53

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

汽车燃油泵

法兰插头

压力传感器

压装机

图纸简介

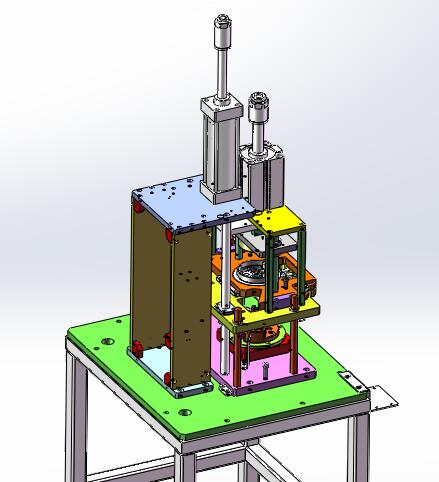

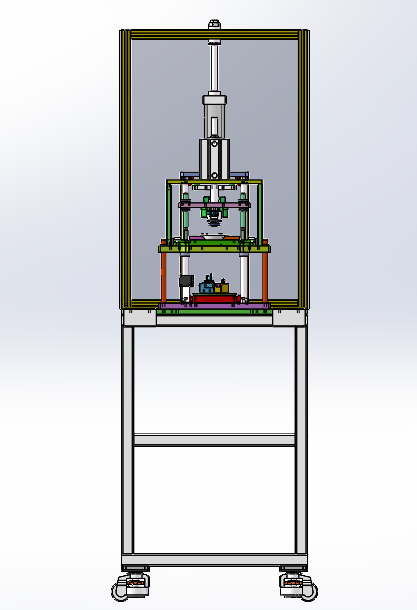

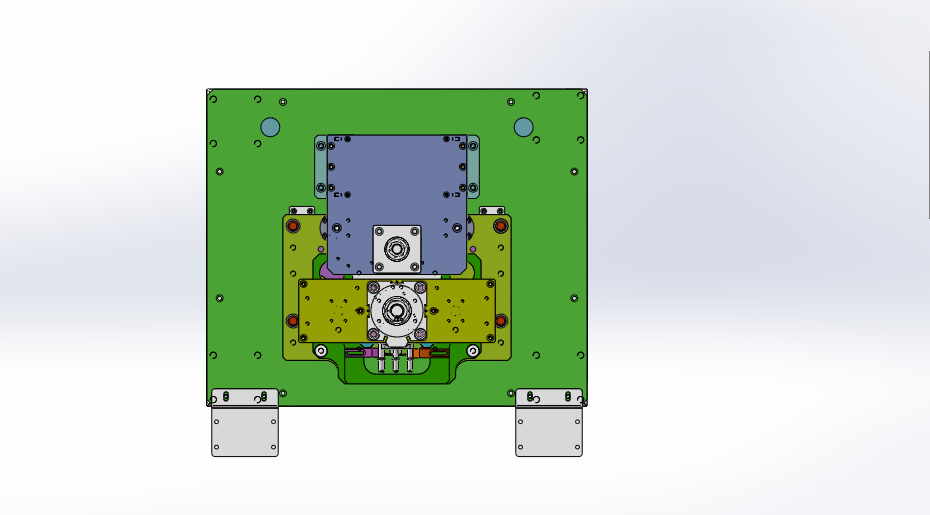

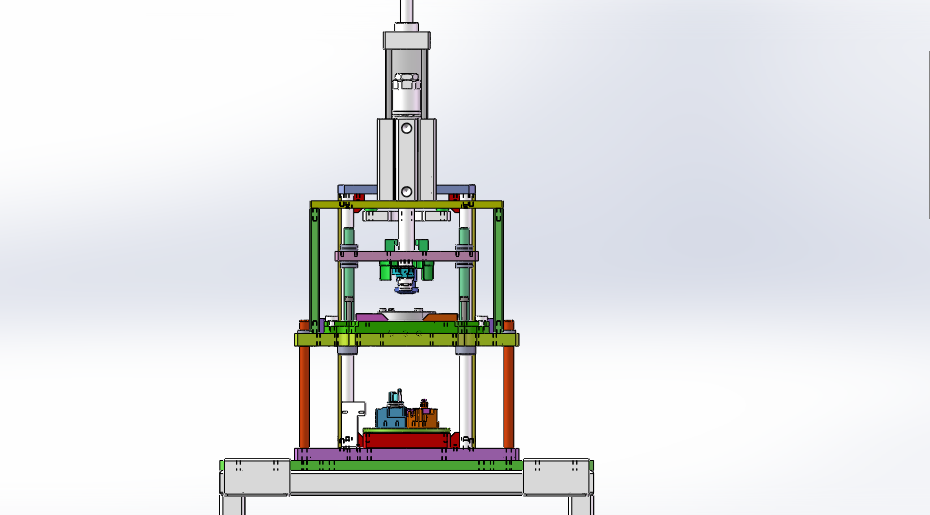

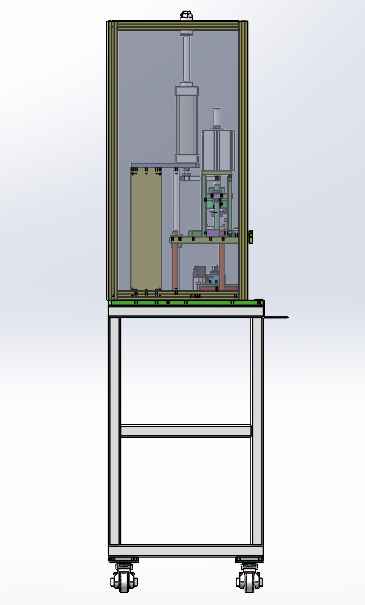

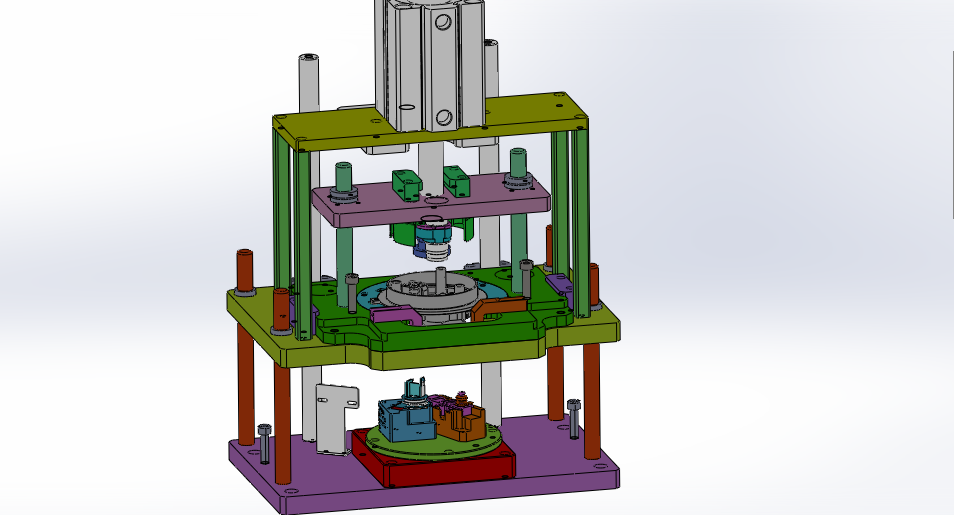

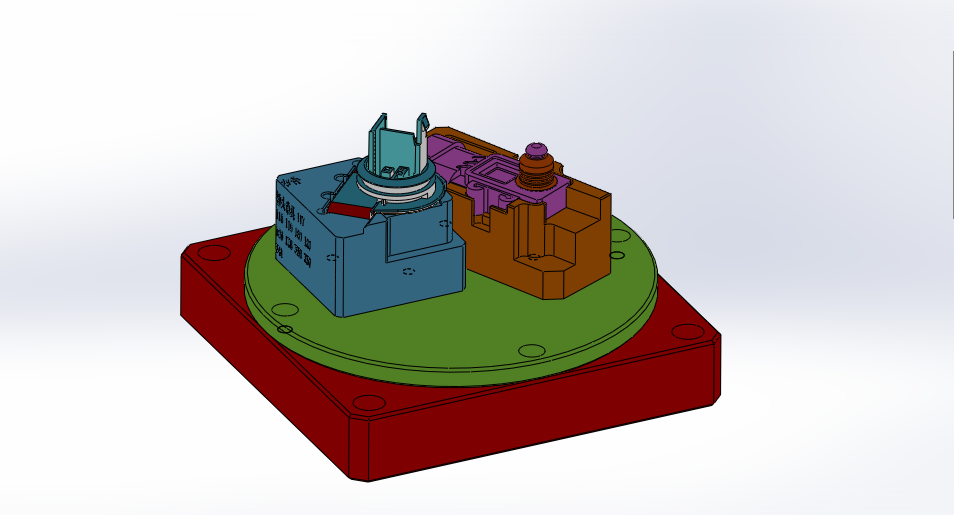

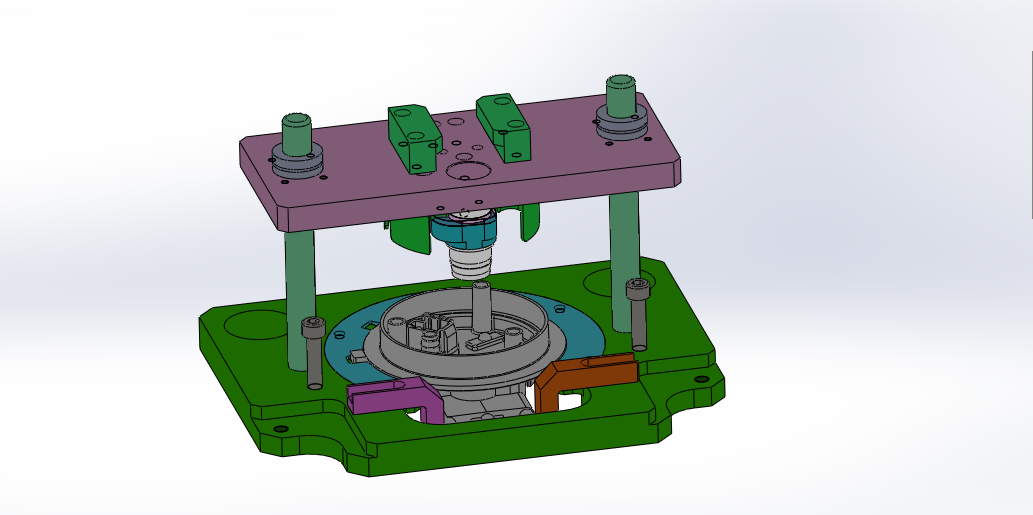

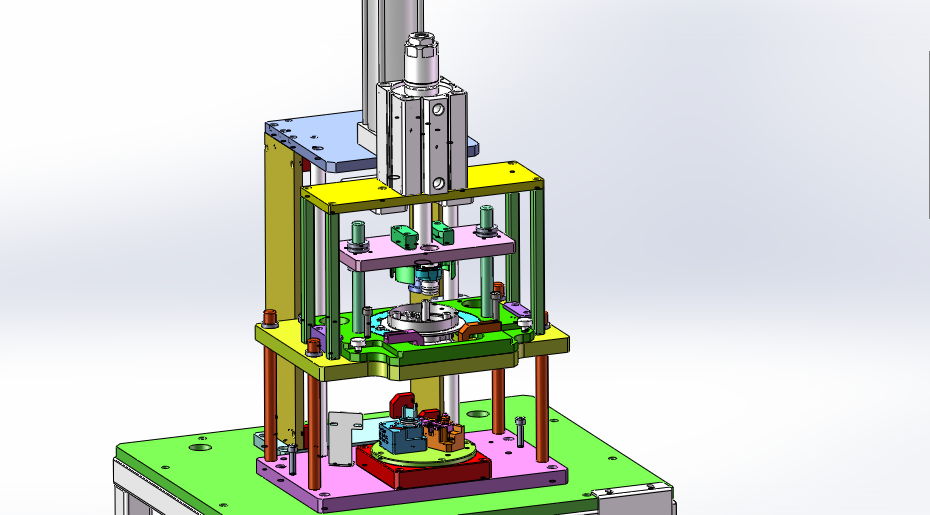

汽车燃油泵法兰插头压力传感器翻倒阀压装机设计思路：压装接线插头、传感器和翻倒阀，一台设备完成三个配件压装，压装到油泵法兰上，由于法兰的形状类型较多，需要做成可以更换产品的定位治具，从上往下压装，法兰放置在中间，翻到阀固定在上面，接线插头和压力传感器放在法兰下面，固定治具安装磁铁定位，根据产品不同可以随时调整。汽车燃油泵法兰插头压力传感器翻倒阀压装机结构介绍：设备防护罩、翻到阀压装模、法兰固定模、接线插头传感器固定模和电气配件构成，各组件结构具体构造如下： 1，翻到阀压装模：由气缸、导柱和翻到阀安装座组成； 2，法兰固定模：由底板和定位板组成； 3，接线插头传感器固定模：有接线插头底座和传感
