油泵铁壳封边机（ID:1756315）

机械设备 / 非标机械 / 油泵铁壳封边机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17363373014772.zip	3.70M

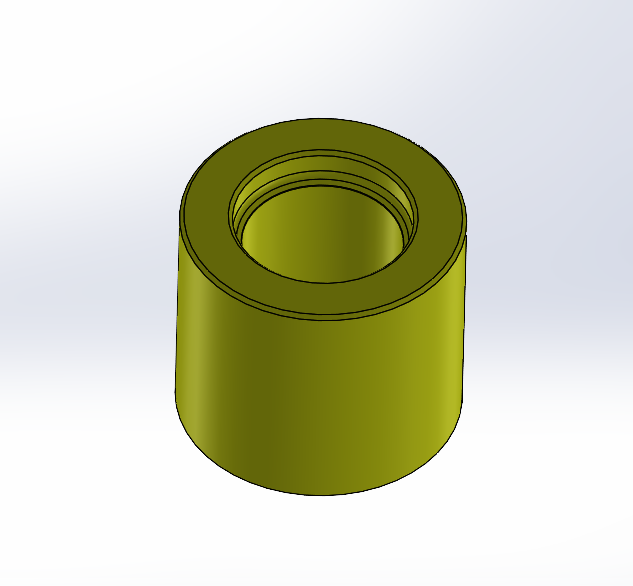

2	38泵芯铁壳.1.SLDPRT	69.63K
3	GPJL20-260-N30-1.SLDPRT	112.36K
4	GPJL20-260-N30.SLDPRT	101.13K
5	GPJL20-260-N30_STEP_20240815.zip	3.70K
6	LMFxxUULMFxxLUU直线轴承.SLDPRT	194.24K
7	YB-FBJ-001.SLDPRT	87.32K
8	YB-FBJ-002.SLDPRT	137.61K
9	YB-FBJ-003.SLDPRT	62.41K
10	YB-FBJ-004.SLDPRT	109.53K
11	YB-FBJ-005.SLDPRT	121.50K
12	YB-FBJ-006.SLDPRT	89.04K
13	YB-FBJ-007.SLDPRT	55.88K
14	YB-FBJ-008.SLDPRT	142.28K
15	YB-FBJ-009.SLDPRT	145.28K
16	YB-FBJ-010.SLDPRT	132.74K
17	YB-FBJ-011.SLDPRT	127.17K
18	YB-FBJ-012.SLDPRT	113.50K
19	YB-FBJ-013.SLDPRT	103.65K
20	YB-FBJ-014.SLDPRT	89.02K
21	YB-FBJ-015.SLDPRT	97.82K
22	_SC-80-M20x1.5-Nut.SLDPRT	25.15K
23	_SC-80x75-S0_r.SLDPRT	20.12K
24	_SC80X75_c.SLDPRT	43.55K
25	油泵铁壳封边机.SLDASM	622.45K
26	GB_FASTENER_NUT_SNAB1M12-N.SLDPRT	62.22K
27	GB_SPECIAL_TYPE18M12-N.SLDPRT	88.57K
28	M30X1.5.SLDPRT	183.42K
29	MPT80x200.SLDPRT	202.69K
30	增压气缸法兰板.SLDPRT	88.40K
31	增压气缸活塞.SLDPRT	57.02K
32	增压气缸组装.SLDASM	192.52K
33	GPJL20-260-N30.step	15.06K
34	SC80x75S_000___.SLDASM	152.69K
35	SC80x75S_000___.stp	280.64K
36	_SC-80-M20x1.5-Nut.SLDPRT	25.44K
37	_SC-80x75-S0_r.SLDPRT	20.22K
38	_SC80X75_c.SLDPRT	44.05K
39	油泵铁壳封边机.docx	10.80K

此图纸下载需要263金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 33

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,step,stp

文件大小：3.79M

所需金币：263

上传时间：2025-01-08 19:55:06

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

油泵

铁壳封边机

图纸简介

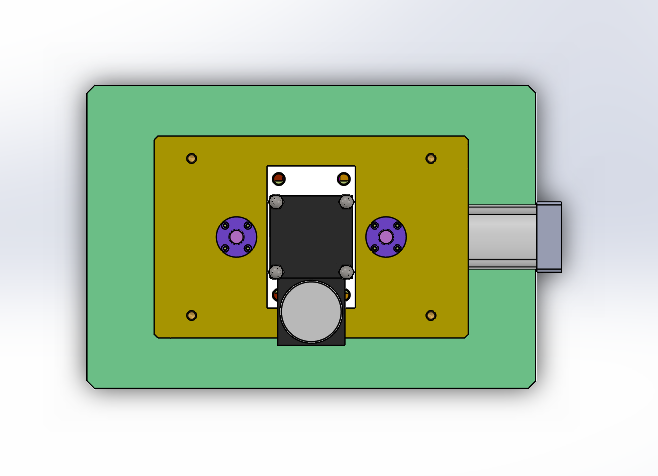

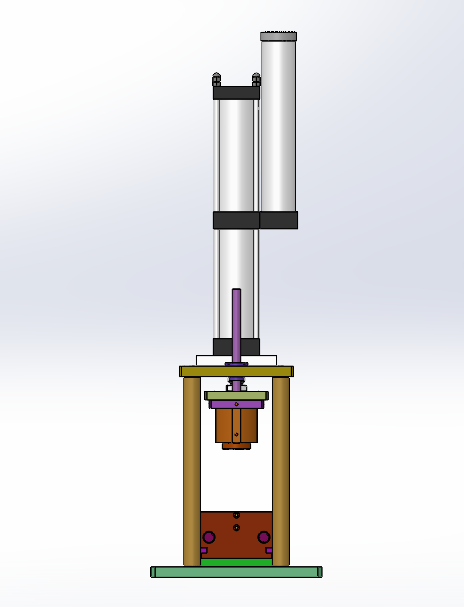

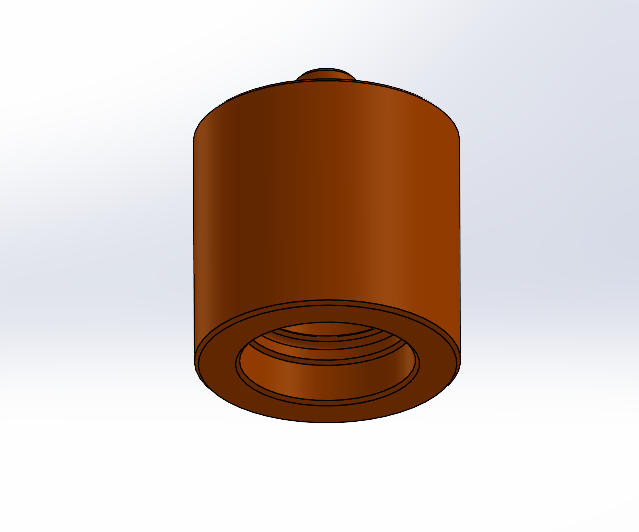

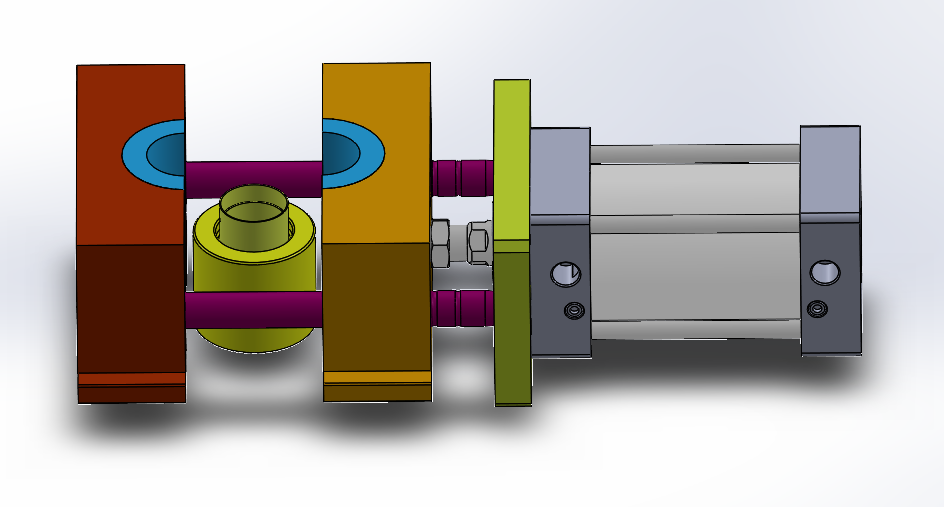

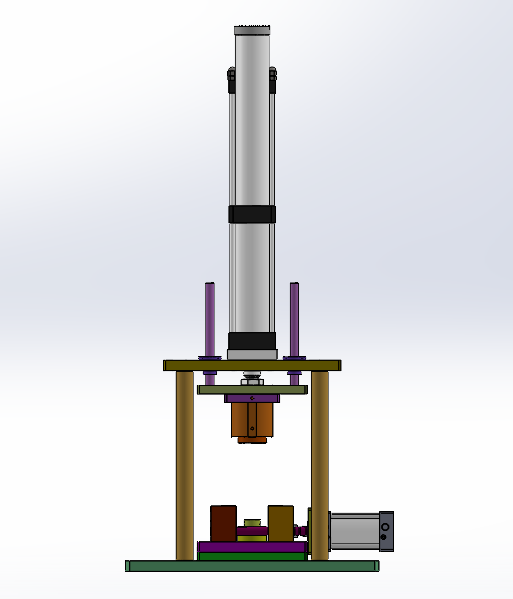

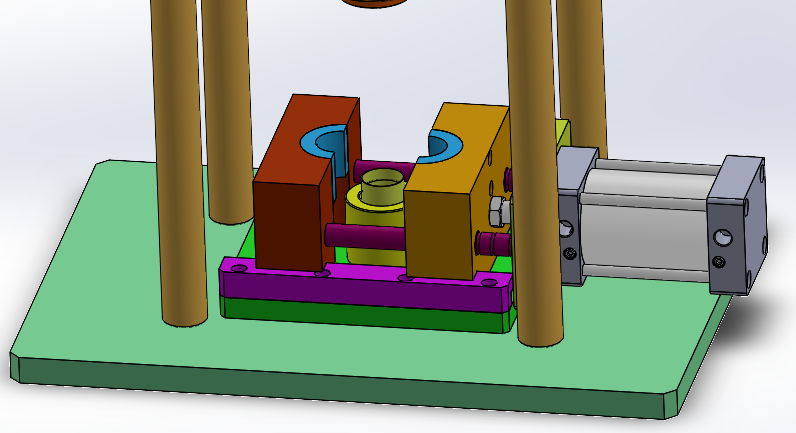

油泵铁壳封边机设计思路：利用冲压成型的原理实现封边，油泵铁壳两边都需要封边，冲压工装由上下固定模具组成，下模需要有夹具对铁壳夹紧定位，用气动夹紧的方式；上模安装在压紧模组上，上压模是由导向机构和增压气缸组成。油泵铁壳封边机结构介绍：工装底板、气动压力机构、产品定位夹具、上下冲压模具和电气控制系统组成，各组件结构具体构造如下： 1，气动压力机构：由四根立柱、导向机构和增压气缸组成； 2，产品定位夹具：由左右夹板、连接柱和气缸组成； 3，上下冲压模具：由封边仿形底座和压模组成。工作原理：人工把产品放置在下模上，产品定位好后，双手按下气动开关，夹具动作，把产品夹紧，接着增压气动下压，完成产品的
