新能源汽车定子压装设备（ID:1756565）

机械设备 / 非标机械 / 新能源汽车定子压装设备

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17363855688952.zip	130.45M
2	1721974388805.jpg	120.59K
3	1721981066978.jpg	95.00K
4	30X30X540型材.12.SLDPRT	114.70K
5	30X30X540型材.SLDPRT	116.30K
6	30X30X740型材.12.SLDPRT	113.97K
7	30X30X740型材.SLDPRT	116.16K
8	30X30X900型材.12.SLDPRT	114.25K
9	30X30X900型材.SLDPRT	112.33K
10	32MA100Body.sldprt	177.29K
11	32MA100Rod.sldprt	84.11K
12	32MANut.sldprt	93.01K
13	32MANut1.sldprt	90.78K
14	3KW漩涡风机.1.SLDPRT	46.62M
15	67X5.3密封圈.SLDPRT	129.74K
16	CMSG_GN.sldprt	98.74K
17	CS1-M-S32-.sldprt	114.08K
18	DZC-001.SLDPRT	111.15K
19	DZC-002.SLDPRT	112.37K
20	DZC-003.SLDPRT	43.34K
21	F-M6X100F.SLDPRT	182.76K
22	F-M6X100F.stp	128.58K
23	FDR075-750W-B-MOTOR-PT.sldprt	185.20K
24	FDR075-750W-B-MOTOR-PT_defeature.sldprt	406.93K
25	FDR075-B-400W-TRANSM-PT.sldprt	3.23M
26	FDR075-B-BASE-PT.sldprt	95.08K
27	FDR075-B-FLAN-M3-PT.sldprt	35.71K
28	FDR075-B-NEAR-CP-PT.sldprt	32.91K
29	FDR075-B-NEAR-PT.sldprt	35.09K
30	FDR075-B-PUSH-W-PT.sldprt	416.92K
31	FDR075-B-SENSOR-PT.sldprt	42.78K
32	GE40X40X420.12.SLDPRT	140.27K
33	GE40X40X420.SLDPRT	142.11K
34	GE40X40X772.12.SLDPRT	168.25K
35	GE40X40X772.SLDPRT	165.60K
36	GE40X40X820.12.SLDPRT	170.30K
37	GE40X40X820.SLDPRT	168.56K
38	hexheadbolts-fullthreadgradecgb.sldprt	196.58K
39	hexnuts1-finepitch-gradesabgb.sldprt	189.90K
40	hexnutsstyle1-gradesabgb.sldprt	268.24K
41	hexthinnutsgradesabgb.sldprt	185.03K
42	LSH20BK-F1N-N-A-M6.sldprt	241.17K
43	LSH20F1N2X300S30AN-M6.sldasm	138.80K
44	LSH20F1N2X300S30AN-M6_d.sldprt	36.82K
45	LSH20RLX300-S30-N-D.sldprt	124.66K
46	MA32x100SCA0CMSG-2.sldasm	172.61K
47	PARTserver22024011107144531202985bed4083d.zip	8.67K
48	pulf-90.1.SLDPRT	243.53K
49	QC直角架_1_1.sldprt	40.03K
50	RKD075-150-P-750W.SLDASM	1.85M
51	SDA-50-M18x1_5.sldprt	100.22K
52	SDA50x50SB0CMSG-2.sldasm	193.85K
53	SDAS-50x50-B50_r.sldprt	96.29K
54	SDAS-50x5050_b.sldprt	286.92K
55	SHB-DZYZ-001.SLDPRT	387.78K
56	SHB-DZYZ-002.SLDPRT	385.38K
57	SHB-QMJC-001.1.DWG	600.86K
58	WLJ-001.SLDPRT	98.07K
59	YDZ-001.sldprt	64.82K
60	YDZ-002.sldprt	659.78K
61	YDZ-003.sldprt	528.68K
62	YDZ-004.sldprt	56.48K
63	YDZ-006.SLDPRT	2.20M
64	YDZ-007.SLDPRT	70.35K
65	YDZ-008.SLDPRT	65.05K
66	YDZ-009.SLDPRT	74.94K
67	YDZ-010.SLDPRT	77.87K
68	~$航空插头1.sldprt	14B
69	上盖.SLDPRT	232.51K
70	位移传感器.SLDASM	109.35K
71	半开模.SLDPRT	145.81K
72	压力感应器1.0-3.0T.SLDPRT	170.35K
73	压盖2_1_1.sldprt	37.95K
74	压盖_1_1.sldprt	38.06K
75	右型模.SLDPRT	137.00K
76	右盖.SLDPRT	179.76K
77	后堵头.SLDPRT	207.05K
78	堵头.SLDPRT	104.22K
79	塑料盒.SLDPRT	123.61K
80	外壳_1_1.sldprt	26.55K
81	定位环.12.SLDPRT	102.27K
82	定位环.SLDPRT	100.99K
83	定子-新A.SLDASM	1.60M
84	定子模-01.SLDPRT	318.03K
85	定子模-02.SLDPRT	118.61K
86	定模附件-01.SLDPRT	142.42K
87	定模附件-02.SLDPRT	128.22K
88	工作台-A.SLDPRT	404.32K
89	左开型模.SLDPRT	173.25K
90	弹簧销.SLDPRT	96.86K
91	新能源汽车水泵隔水套转子垫片弹簧自动组装机.DWG	593.19K
92	气缸支座.SLDPRT	180.80K
93	气缸螺母.SLDPRT	102.22K
94	水泵上盖自动打螺丝设备.DWG	960.55K
95	水泵定子压装设备.DWG	1.38M
96	水泵定子压装设备.SLDASM	45.24M
97	水泵定子压装设备.SLDDRW	2.16M
98	水泵定子接地端子压装机.DWG	563.22K
99	水泵转子充磁机.DWG	419.35K
100	滑台附件-01.SLDPRT	167.69K
101	滑台附件-02.SLDPRT	206.36K
102	滑台附件-03.SLDPRT	100.86K
103	滑台附件-04.SLDPRT	132.72K
104	物料车架.SLDASM	2.66M
105	物料车架.SLDPRT	324.39K
106	电缸附件-01.SLDPRT	141.52K
107	电缸附件-02.SLDPRT	121.87K
108	电缸附件-03.SLDPRT	95.71K
109	脚轮.12.SLDPRT	117.79K
110	脚轮.SLDPRT	115.86K
111	脚轮支架.12.SLDPRT	160.53K
112	脚轮支架.SLDPRT	159.29K
113	脚轮架.12.SLDPRT	193.52K
114	脚轮架.SLDPRT	192.11K
115	脚轮法兰.12.SLDPRT	111.45K
116	脚轮法兰.SLDPRT	109.81K
117	脚轮转接法兰.12.SLDPRT	122.25K
118	脚轮转接法兰.SLDPRT	120.33K
119	航空插头1.sldprt	273.15K
120	装配体-40型材底架800X600X900.12.SLDASM	524.40K
121	装配体-40型材底架800X600X900.SLDASM	471.48K
122	装配体-借位滑台.SLDASM	415.14K
123	装配体-定位模.SLDASM	2.73M
124	装配体-定子模.SLDASM	129.77K
125	装配体-定子防护架.12.SLDASM	147.83K
126	装配体-定子防护架.SLDASM	136.11K
127	装配体-封闭端.SLDASM	292.26K
128	装配体-电缸支架.SLDASM	127.74K
129	装配体-脚轮.12.SLDASM	323.18K
130	装配体-脚轮.SLDASM	315.67K
131	角件-03.12.SLDPRT	122.00K
132	角件-03.SLDPRT	120.02K
133	角件-04.12.SLDPRT	121.10K
134	角件-04.SLDPRT	119.92K
135	触摸屏.SLDPRT	97.04K
136	限位块.SLDPRT	99.00K
137	CJH50.sldasm	236.04K
138	CJH50.swb	39.04K
139	CJH50bearing.sldprt	62.87K
140	CJH50body.sldprt	154.72K
141	CJH50swivel.sldprt	178.10K
142	CJH50wheel.sldprt	86.26K
143	readme-and-terms-of-use-3d-cad-models.txt	1.89K
144	E-ARS10-44-N.sldasm	120.37K
145	E-ARS10-44-N.swb	61.76K
146	E-ARS10-44-N_b.sldprt	346.68K
147	readme-and-terms-of-use-3d-cad-models.txt	1.91K
148	CP80-0030001_10_.sldprt	39.03K
149	JIECHAJIAN_ASM_3_ASM_15__ASM.sldasm	25.18K
150	KETI_14_146_.sldprt	1.39M
151	KETI_ASM_5_ASM_3__ASM.sldasm	25.67K
152	MANIFOLD_SOLID_BREP__17043_2_1_.sldprt	583.87K
153	新能源汽车水泵定子压装设备.docx	11.96K

此图纸下载需要875金币

立即下载

发布者

淡笑看过尘世

创作: 2431

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,stp,sldasm,dwg,slddrw

文件大小：133.58M

所需金币：875

上传时间：2025-01-09 09:20:16

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

新能源汽车

水泵

定子压装

图纸简介

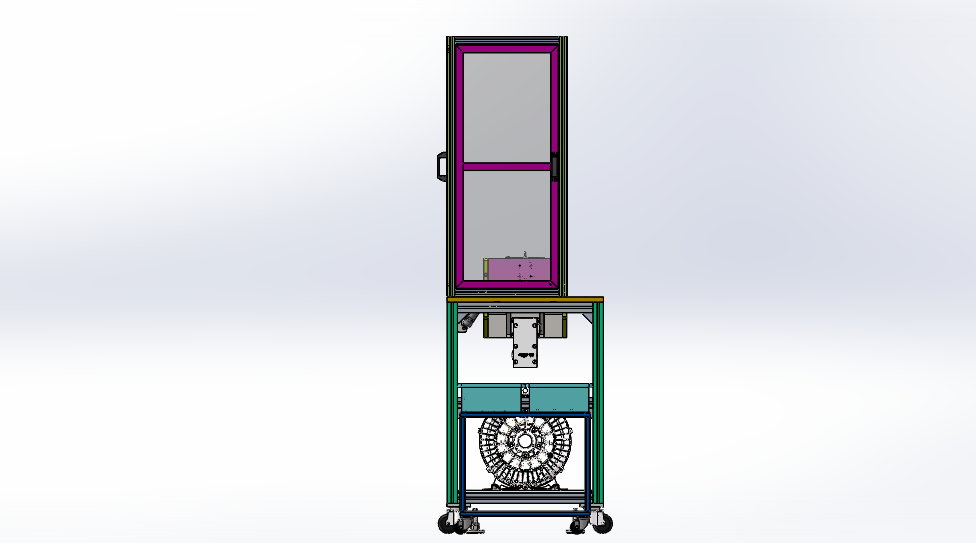

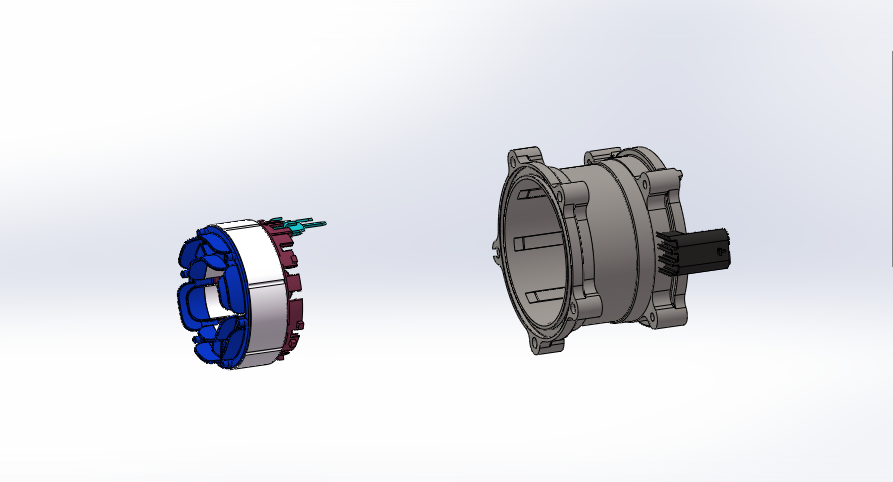

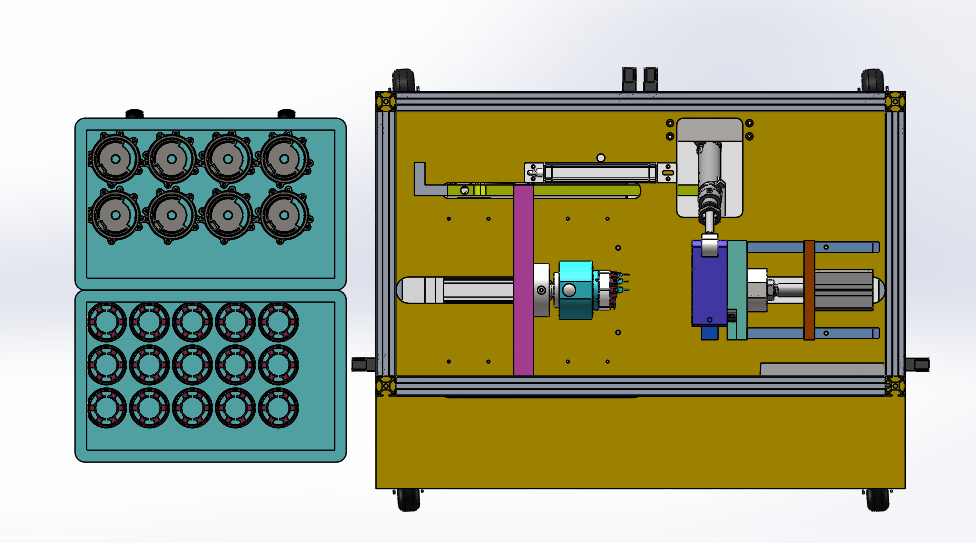

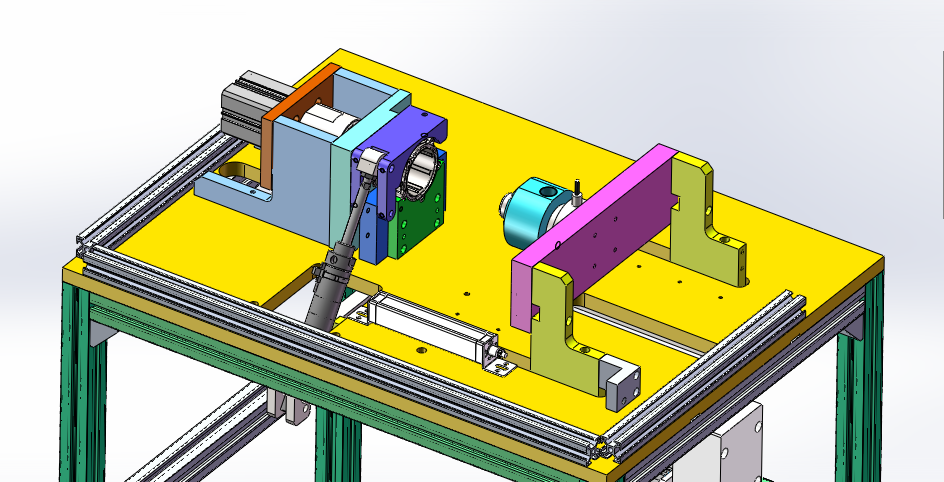

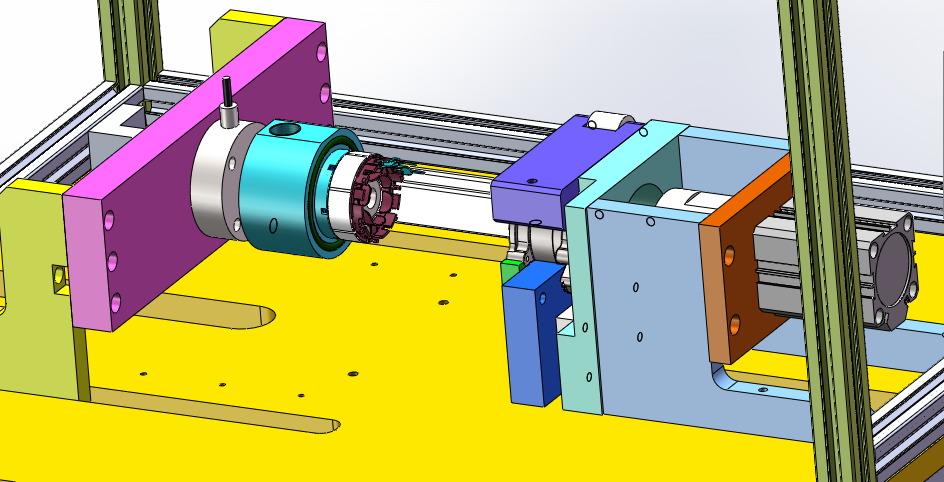

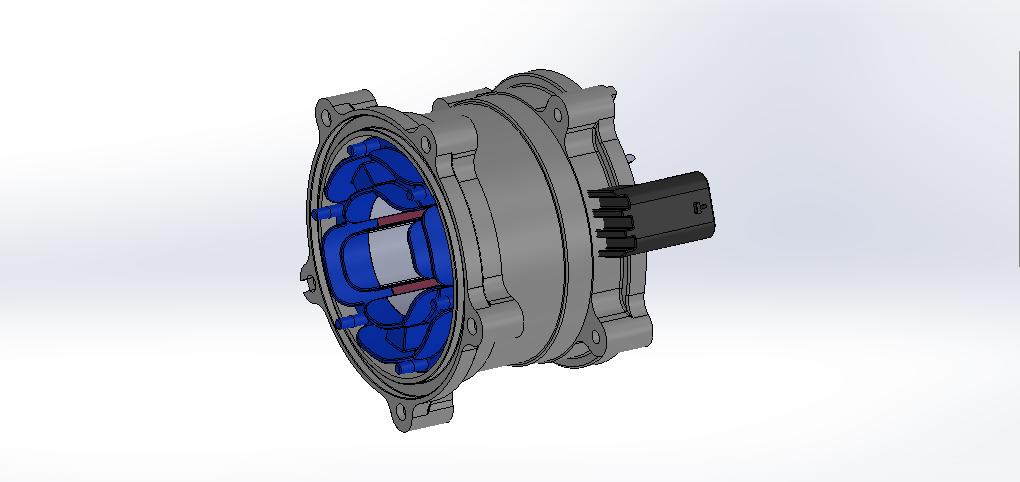

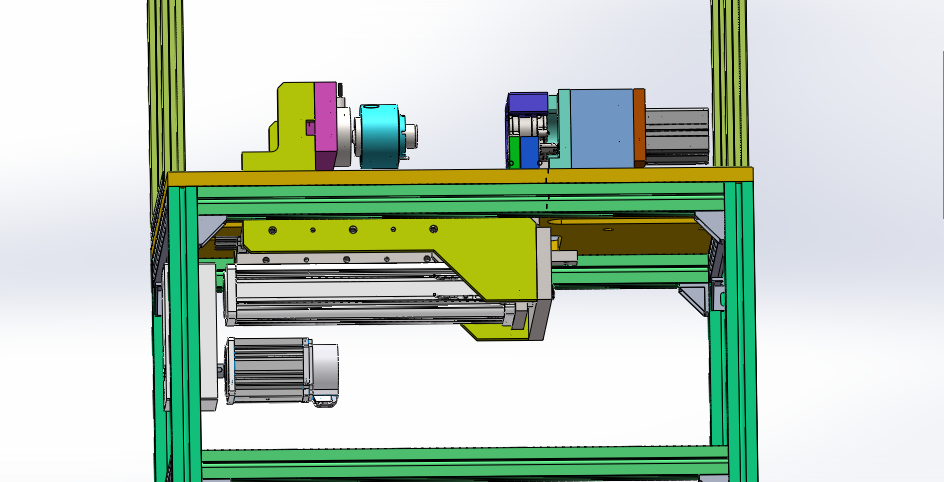

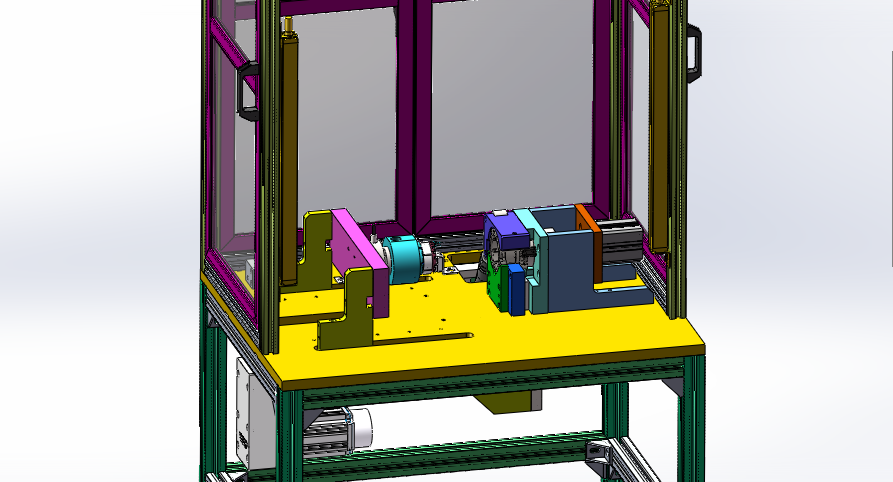

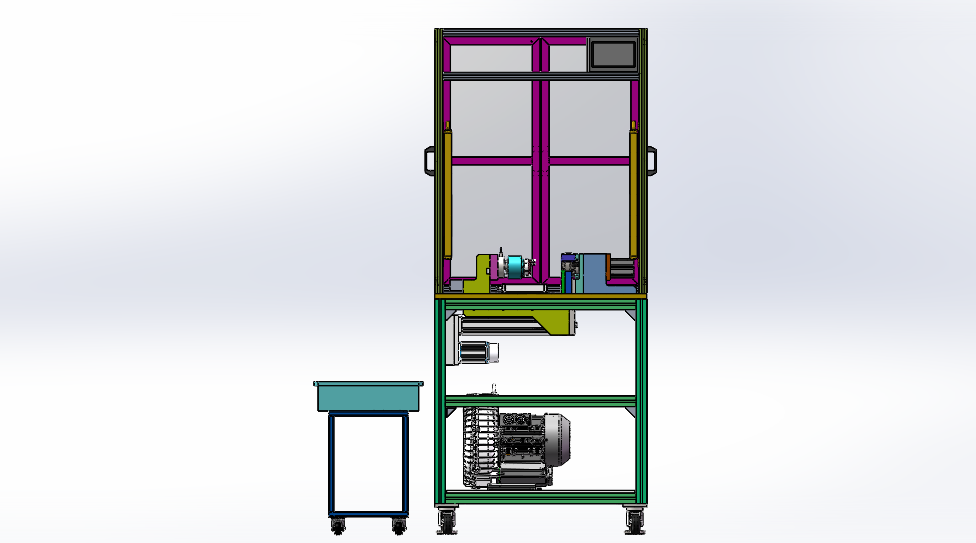

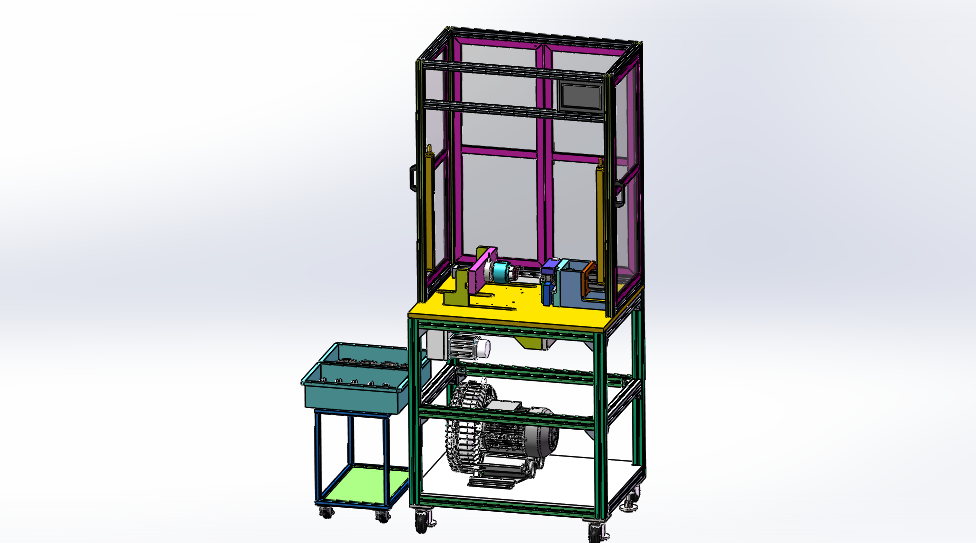

设计思路：这是新能源汽车水泵组装线的第五道生产工序——新能源汽车水泵定子压装设备。设备的作用需求：把绕好线组的定子压入到水泵壳体内部，并且自动反馈压入距离和检测压力。压入方式为水平放置压入，压装动力机构采用推力为1吨的伺服电缸控制压入速度、距离和压力。定子和壳体均为人工放入，定子的定位需要分辨方向，定子固定模一侧需要安装压力传感器，设备安装触摸屏需要实时显示时间和压力的曲线图；水泵壳体固定模需要有压紧功能，采用气动压紧壳体。由于定子与壳体是紧配合，壳体材料为塑料件，定子压入过程会产生碎屑，设备还需要配备一台真空吸附风机，在压装过程中吸附产生的废料。新能源汽车水泵定子压装机结构介绍：设备防护
