水泵电路板导热胶自动涂覆机（ID:1756797）

查找相似图纸

机械设备 / 非标机械 / 水泵电路板导热胶自动涂覆机

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17364097873897.zip	53.88M
2	1605-160滚珠丝杆.1.SLDPRT	780.24K
3	20X212导柱.1.SLDPRT	70.80K
4	20X80-200型材.1.SLDPRT	223.53K
5	30X30X540型材.2.1.SLDPRT	112.51K
6	30X30X740型材.2.1.SLDPRT	117.97K
7	30X30X900型材.2.1.SLDPRT	115.01K
8	80X80x420型材立柱.1.SLDPRT	475.44K
9	CP80-0030001_10_.1.1.sldprt	35.96K
10	CP80-0030001_10__2.1.1.1.sldprt	29.33K
11	CP80-015000.1.1.1.sldprt	2.91M
12	CP80OPEN_2.3.1.sldprt	80.34K
13	DJ-001.1.SLDPRT	133.92K
14	DJ-002.1.SLDPRT	75.81K
15	DJ-003.1.SLDPRT	62.67K
16	DJ-004.1.SLDPRT	95.72K
17	DJ-005.1.SLDPRT	80.83K
18	DJ-006.1.SLDPRT	94.53K
19	DJ-007.1.SLDPRT	87.78K
20	DJ-008.1.SLDPRT	57.04K
21	DJ-009.1.SLDPRT	66.04K
22	DJ-010.1.SLDPRT	377.22K
23	DJ-011.1.SLDPRT	381.14K
24	DLB-TJ-001.1.SLDPRT	75.25K
25	DLB-TJ-002.1.SLDPRT	268.61K
26	E-ARS10-44-N.1.sldasm	132.69K
27	E-ARS10-44-N_b.1.sldprt	339.10K
28	EGW15.1.sldasm	156.61K
29	EGW15____-1-SOLID1-298071.1.1.sldprt	229.78K
30	EGW15____-1-SOLID1-680813.1.1.sldprt	122.07K
31	EWP_60W_ASM_12_ASM_55__ASM-60.1.1.sldasm	3.11M
32	EWP_80W_ASM_12_ASM_55__ASM_2.1.1.1.sldasm	3.80M
33	F-M12X125F.1.sldprt	141.70K
34	GE40X40X420.2.1.SLDPRT	144.70K
35	GE40X40X772.2.1.SLDPRT	145.19K
36	GE40X40X820.2.1.SLDPRT	144.85K
37	GESHUITAO_10_69_.1.1.sldprt	542.68K
38	GESHUITAO_10_69__2.1.1.1.sldprt	536.20K
39	HOUGAIBAN_1_14__2.1.1.1.sldprt	396.08K
40	JIECHAJIAN_ASM_3_ASM_15__ASM.1.1.sldasm	23.55K
41	JIECHAJIAN_ASM_3_ASM_15__ASM_2.1.1.1.sldasm	22.24K
42	KETI_14_146_.1.1.sldprt	1.42M
43	KETI_14_146__2.1.1.1.sldprt	1.36M
44	KETI_ASM_5_ASM_3__ASM.1.1.sldasm	1.21M
45	KETI_ASM_5_ASM_3__ASM_2.1.1.1.sldasm	23.08K
46	MANIFOLD_SOLID_BREP__17043_2_1_.1.1.sldprt	596.02K
47	MANIFOLD_SOLID_BREP__17043_2_1__2.1.1.1.sldprt	243.47K
48	ptdp-002.1.sldprt	23.41K
49	pt自封式快速接头HKCL弯接头[].1.sldprt	358.50K
50	pulf-90.1.1.SLDPRT	240.56K
51	SDA32x50S0CMSG-1.1.sldasm	131.87K
52	SDAS-32x5050_b.1.sldprt	280.04K
53	SDAS-32x5050_r.1.sldprt	73.34K
54	VOLUTE_0923_3_6_115_.1.1.sldprt	803.70K
55	下支板.1.SLDPRT	128.01K
56	中支板.1.SLDPRT	111.62K
57	前支板.1.SLDPRT	143.81K
58	华谷1B1推胶大炮.1.SLDASM	667.02K
59	后支板.1.SLDPRT	111.11K
60	定位环.2.1.SLDPRT	100.99K
61	导柱20X160.1.SLDPRT	104.55K
62	打胶工作台.1.SLDPRT	200.30K
63	支撑柱.1.SLDPRT	149.06K
64	步进电机2S57Q-1376.1.SLDPRT	197.24K
65	步进电机轴.1.SLDPRT	87.07K
66	水泵电路板自动涂胶机.1.SLDASM	19.71M
67	滑块.1.SLDPRT	143.95K
68	盖.1.SLDPRT	66.29K
69	精密点胶器.SLDPRT	512.09K
70	脚轮.2.1.SLDPRT	115.86K
71	脚轮支架.2.1.SLDPRT	159.29K
72	脚轮架.2.1.SLDPRT	192.11K
73	脚轮法兰.2.1.SLDPRT	109.81K
74	脚轮转接法兰.2.1.SLDPRT	120.33K
75	装配体-40型材底架900X500X900.2.1.SLDASM	534.85K
76	装配体-十字滑台.1.SLDASM	804.17K
77	装配体-打胶定位模.1.SLDASM	3.90M
78	装配体-打胶机防护架.2.1.SLDASM	136.72K
79	装配体-步进.1.SLDASM	107.76K
80	装配体-直线滑台.1.SLDASM	821.31K
81	装配体-脚轮.2.1.SLDASM	316.66K
82	角件-03.2.1.SLDPRT	120.02K
83	角件-04.2.1.SLDPRT	119.92K
84	触摸屏.1.SLDPRT	93.74K
85	转接板.1.SLDPRT	86.34K
86	零件1.1.SLDPRT	169.08K
87	零件2.1.SLDPRT	103.62K
88	零件3.1.SLDPRT	72.84K
89	零件4.1.SLDPRT	134.32K
90	零件5.1.SLDPRT	81.16K
91	零件6.1.SLDPRT	67.48K
92	89241615831a17beb2ff3da03b9a90e.jpg	172.66K

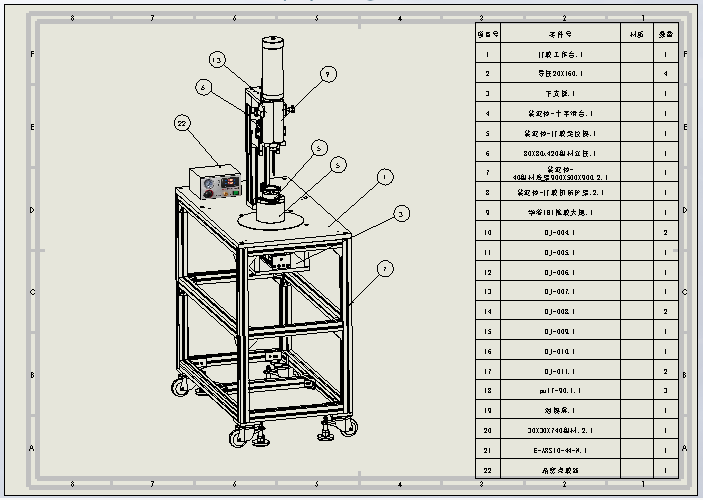

93	水泵电路板自动涂胶机.1.SLDDRW	593.36K
94	新能源汽车水泵电路板导热胶自动涂覆机.docx	11.71K

此图纸下载需要263金币

立即下载

发布者

淡笑看过尘世

创作: 2433

粉丝: 35

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：1756797

图纸格式：sldprt,sldasm,slddrw

文件大小：55.18M

所需金币：263

上传时间：2025-01-09 16:03:22

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

标签

水泵电路板

导热胶

自动涂覆机

图纸简介

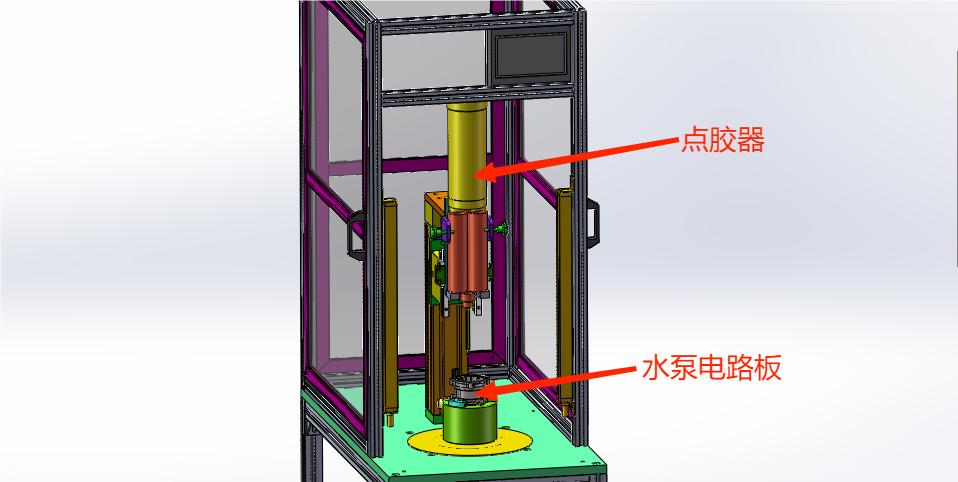

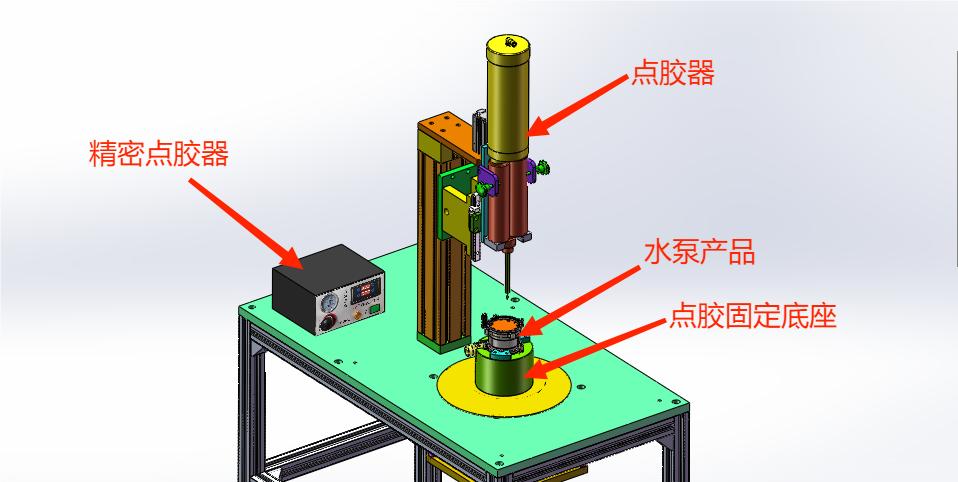

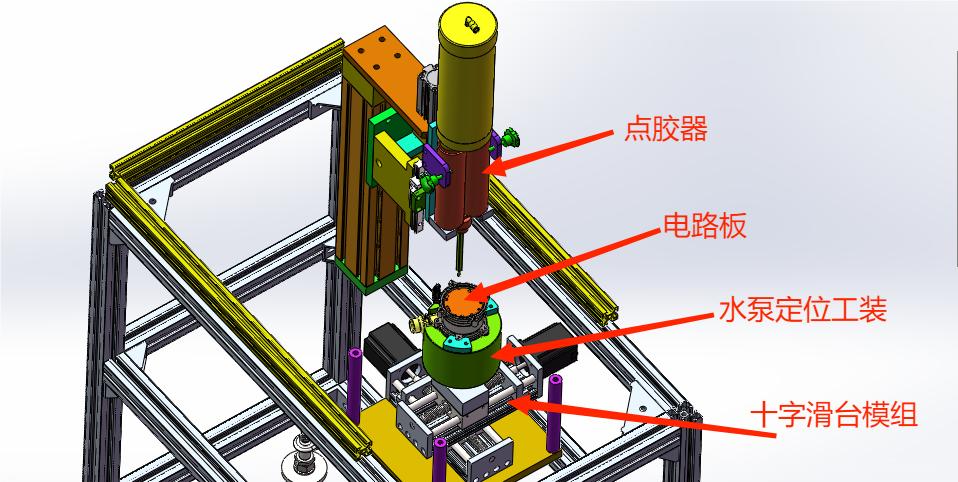

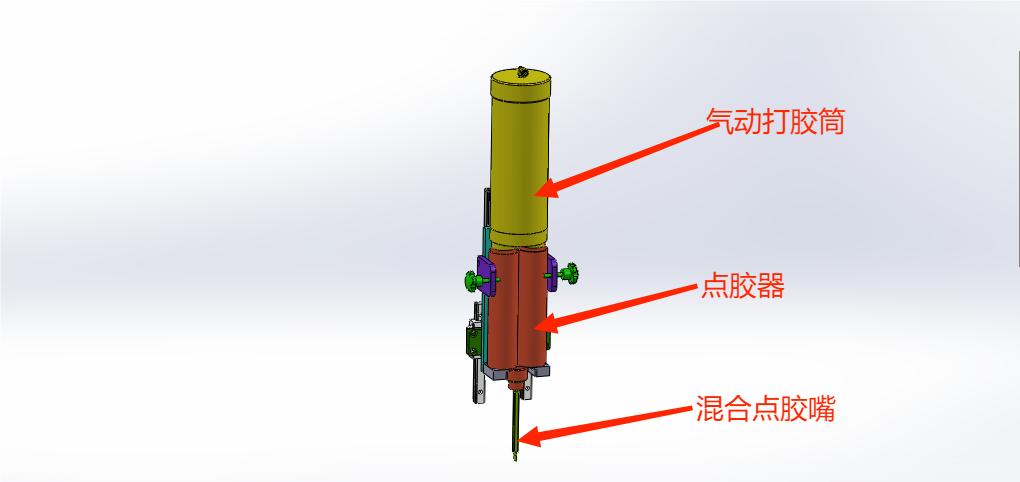

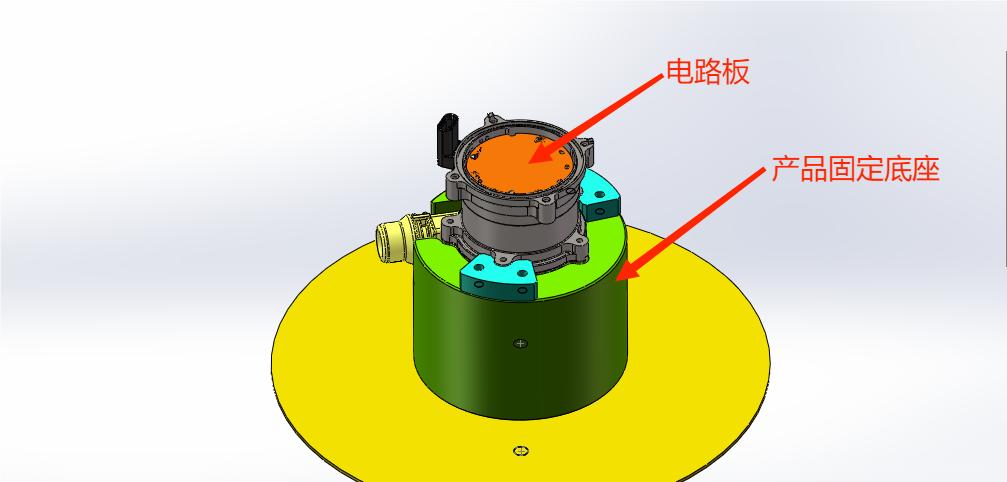

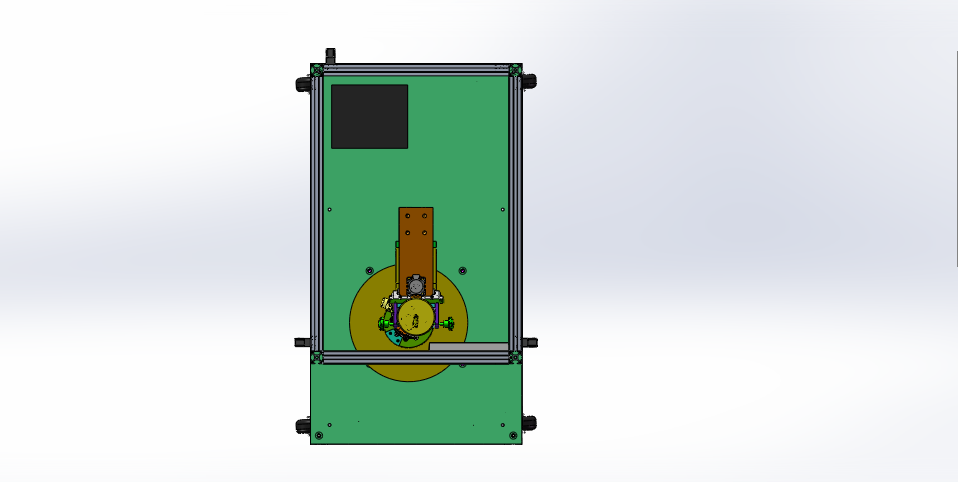

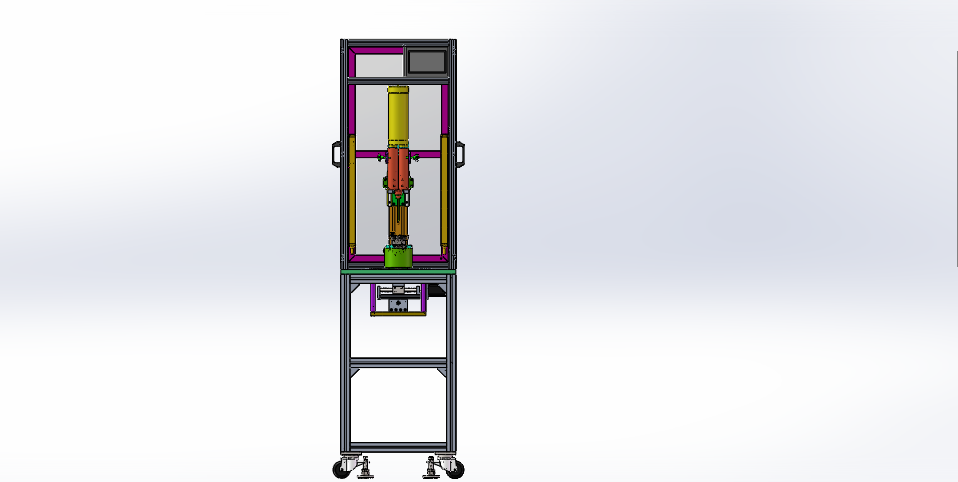

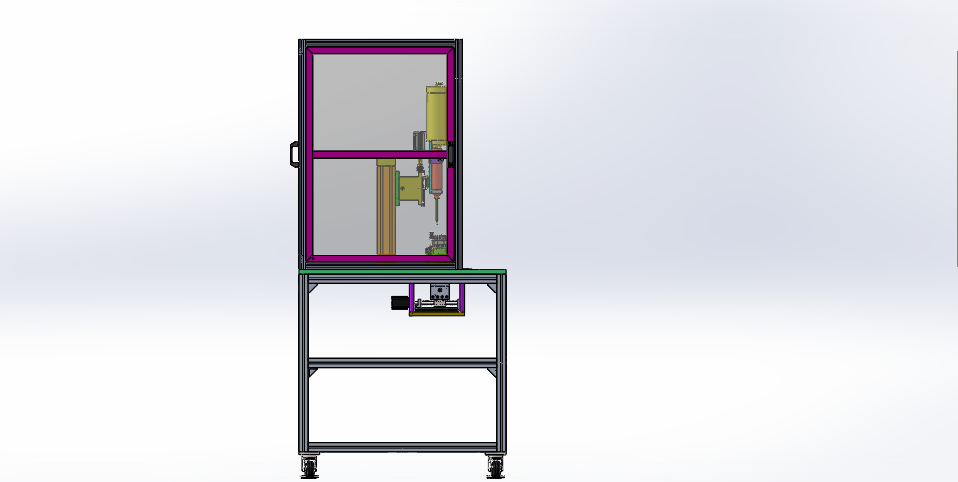

新能源汽车水泵电路板导热胶自动涂覆机设计思路：这是新能源汽车水泵组装线的第十五道生产工序——水泵电路板导热胶自动涂覆。涂导热胶为了让电路板散热效果更好，根据电路板的设计要求来确定涂胶的路径，涂胶路径是由定位治具下面安装的十字滑台所控制，涂胶的路径可以通过触摸屏修改参数来调整，涂胶需要安装点胶器，可以控制出胶量。新能源汽车水泵电路板导热胶自动涂覆机结构介绍：设备防护罩、水泵电路板定位工装、点胶器、十字运动滑台模组和电气配件构成。点胶器：由点胶控制器和铝合金点胶筒组成；十字运动滑台模组：X、Y轴滑台模组和步进电机组成。工作原理：确认电路板安装固定锁紧后，人工把水泵半成品放入设备定位工装
