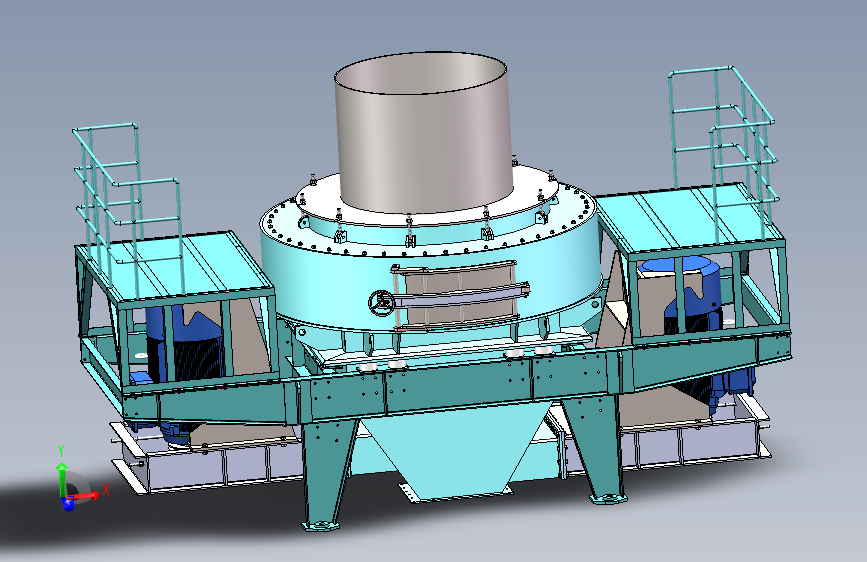

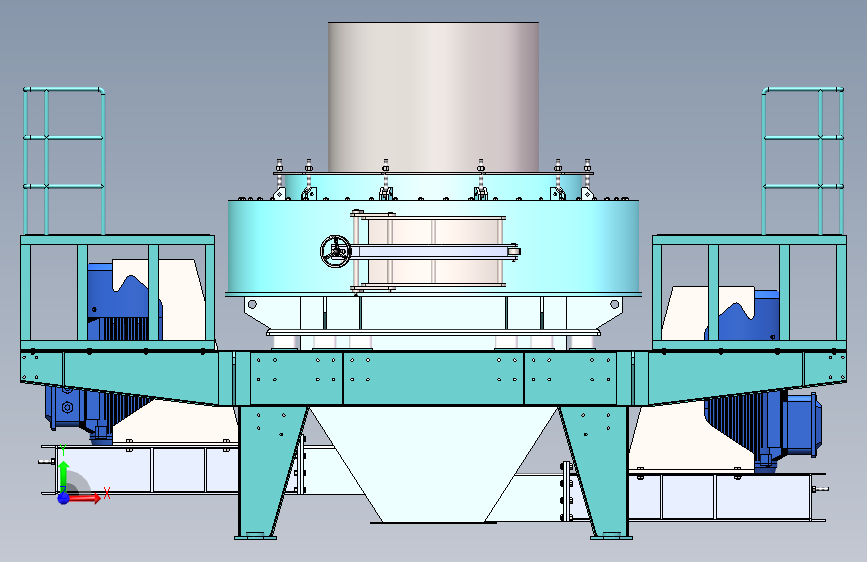

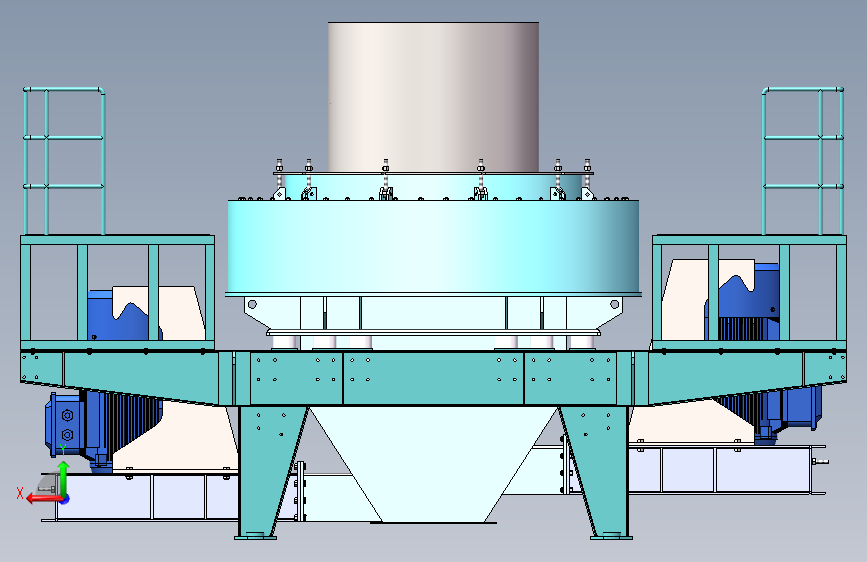

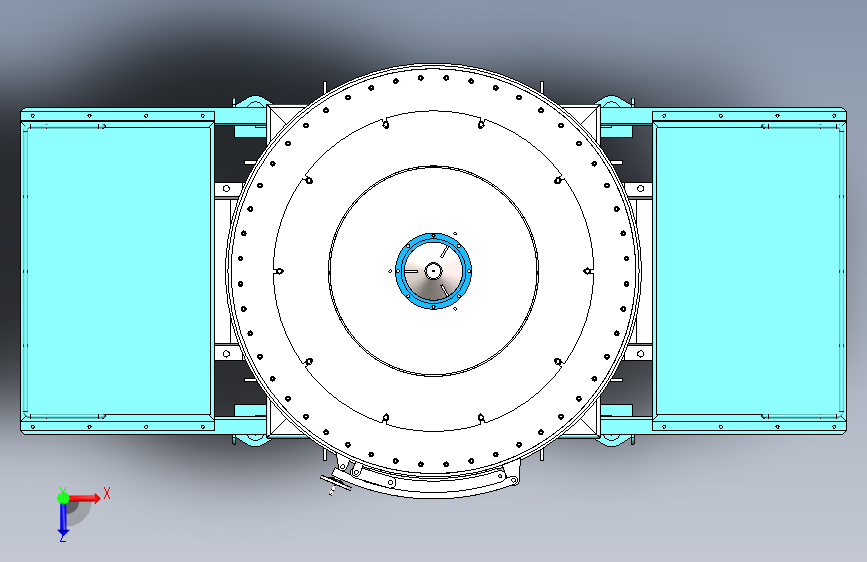

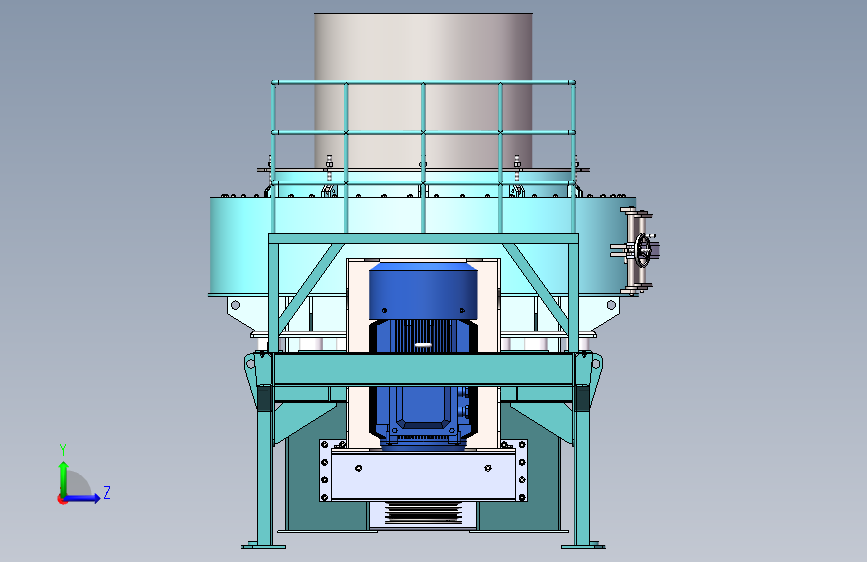

VSI 1140立式制砂机全套 （立轴冲击破、整形机）（ID:1758748）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17365159233738.rar | 37.33M |
| 2 | VSI1140制砂机-装配体.SLDASM | 8.25M |
| 3 | VSI1140-2-1-电机传动总成.SLDPRT | 263.71K |
| 4 | VSI1140-2-101-电机带轮.SLDPRT | 410.50K |
| 5 | VSI1140-2-102-电机拉紧螺栓.SLDPRT | 283.50K |
| 6 | VSI1140-2-2-电机座焊合件.SLDPRT | 365.50K |
| 7 | 三相异步电机（200kw）-YE2-315L2-4.SLDPRT | 2.66M |
| 8 | 胀紧联结套Z2-80×120.SLDPRT | 939.00K |
| 9 | VSI1140-3-101--下料衬环.SLDPRT | 148.50K |
| 10 | VSI1140-3-101-下料衬环.SLDPRT | 151.50K |

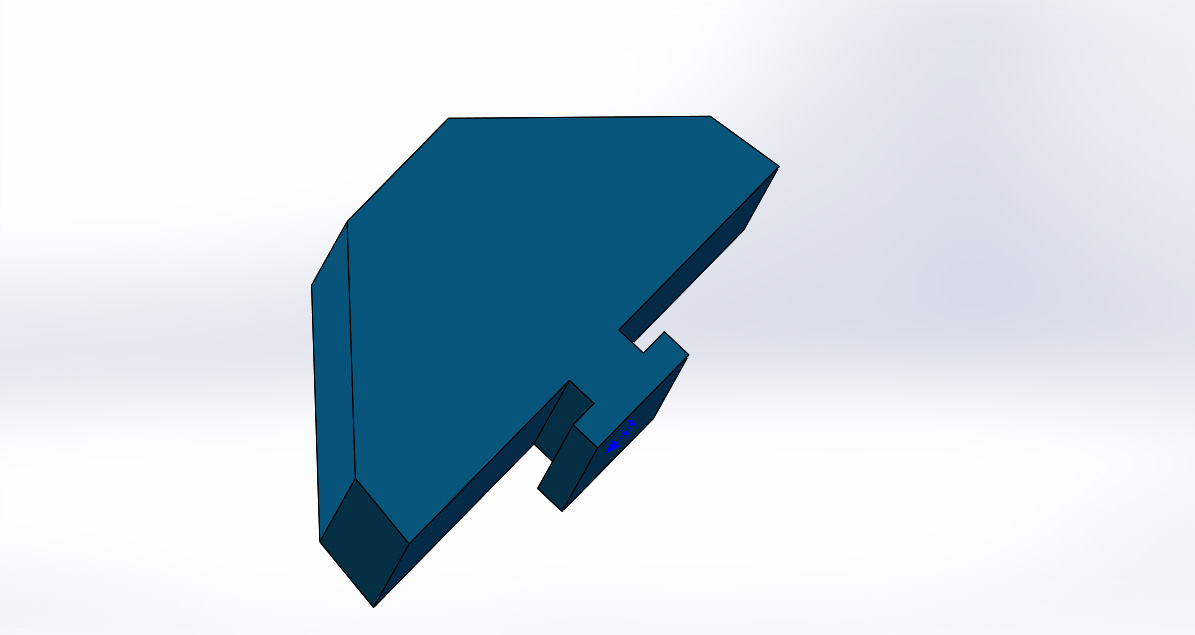

| 11 | VSI1140-3-102-周护板.JPG | 89.12K |
| 12 | VSI1140-3-102-周护板.SLDPRT | 137.00K |
| 13 | VSI1140-3-103-周护板挂板.SLDPRT | 193.00K |
| 14 | VSI1140-3-104-上击打护板.SLDPRT | 215.00K |
| 15 | VSI1140-3-111-进料斗衬环.SLDPRT | 99.38K |
| 16 | VSI1140-3-2-吊盘.SLDPRT | 138.47K |
| 17 | VSI1140-3-5-106-锁盖螺杆.SLDPRT | 185.50K |
| 18 | VSI1140-3-6-粉料锥.SLDPRT | 383.00K |
| 19 | VSI1140-3-机体上进料口.SLDPRT | 152.53K |
| 20 | VSI1140-3-机体上部总成.SLDPRT | 1.87M |
| 21 | 手轮A型-18×200.SLDPRT | 619.50K |
| 22 | VSI1140-3-5-1-压架.SLDPRT | 209.50K |
| 23 | VSI1140-3-5-104-门压架销轴.SLDPRT | 150.50K |
| 24 | VSI1140-3-5-104-门手轮销轴.SLDPRT | 150.50K |
| 25 | VSI1140-3-5-104-门铰链销轴.SLDPRT | 136.50K |
| 26 | VSI1140-3-5-104-门销轴.SLDPRT | 135.00K |
| 27 | VSI1140-3-5-106-门压架耳座.SLDPRT | 132.50K |
| 28 | VSI1140-3-5-106-门铰链固定耳座.SLDPRT | 219.50K |
| 29 | VSI1140-3-5-107-门手轮耳座.SLDPRT | 214.00K |
| 30 | VSI1140-3-5-109-手轮螺杆.SLDPRT | 179.50K |
| 31 | VSI1140-3-5-2-门合件.SLDPRT | 270.50K |
| 32 | VSI1140-3-5-3-门铰链.SLDPRT | 168.50K |
| 33 | VSI1140-3-5-检修门.SLDASM | 1.17M |
| 34 | 六角螺母-M20.sldprt | 254.50K |
| 35 | 20h6×200_平垫圈A级[GB／T97.1-2002].sldprt | 179.00K |
| 36 | 20h6×200_开口销[GB／T91-2000].sldprt | 338.00K |
| 37 | 20h6×200_铰链轴[JB／T8033-1999].SLDPRT | 241.00K |
| 38 | JB／T8033-1999[铰链轴20h6×200].SLDASM | 168.50K |
| 39 | B8×63_孔用钢丝挡圈.SLDPRT | 204.50K |
| 40 | B8×63_手柄套B型.SLDPRT | 289.50K |
| 41 | B8×63_手柄杆B型.SLDPRT | 236.50K |
| 42 | JB／T7270.5-1994[转动手柄B型B8×63].SLDASM | 191.00K |
| 43 | 手轮B型-B18×200.SLDPRT | 742.00K |
| 44 | 转动手轮B型-B18×200.SLDASM | 442.50K |
| 45 | VSI1140-4-101-橡胶减震弹簧.SLDPRT | 121.50K |
| 46 | VSI1140-4-支架总成.SLDPRT | 2.82M |
| 47 | VSI1140-5-机体下部总成.SLDPRT | 2.41M |
| 48 | VSI1140-5-机体下部总成--.SLDPRT | 2.28M |
| 49 | VSI1140-5-机体下部总成-副本.SLDPRT | 2.28M |
| 50 | O型橡胶密封圈-内150×7.SLDPRT | 146.00K |
| 51 | TC骨架油封150x180x16.sldprt | 494.00K |
| 52 | TC骨架油封170x200x16.sldprt | 490.50K |
| 53 | VSI1140-6-101-主轴带轮.SLDPRT | 483.50K |
| 54 | VSI1140-6-102-下密封套.SLDPRT | 401.50K |
| 55 | VSI1140-6-103-下轴承盖.SLDPRT | 559.50K |
| 56 | VSI1140-6-104-下纸垫.SLDPRT | 266.50K |
| 57 | VSI1140-6-105-锥法兰.SLDPRT | 326.00K |
| 58 | VSI1140-6-106-轴承筒.SLDPRT | 531.50K |
| 59 | VSI1140-6-107-轴承定位筒.SLDPRT | 210.00K |
| 60 | VSI1140-6-108-主轴.SLDPRT | 248.00K |
| 61 | VSI1140-6-109-上纸垫.SLDPRT | 269.50K |
| 62 | VSI1140-6-110-上轴承盖.SLDPRT | 518.00K |
| 63 | VSI1140-6-111-上防尘盖.SLDPRT | 156.00K |
| 64 | VSI1140-6-主轴承筒总成.SLDASM | 3.49M |
| 65 | 六角头螺栓-M20×80.SLDPRT | 732.00K |
| 66 | 六角头螺栓-M30×120.SLDPRT | 332.00K |
| 67 | 内六角圆柱头螺钉-M16×50.SLDPRT | 443.00K |
| 68 | 内六角圆柱头螺钉-M24×80.SLDPRT | 420.00K |
| 69 | 内六角圆柱头螺钉-M36×110.SLDPRT | 415.50K |
| 70 | 内包骨架型B型-150×180.SLDPRT | 232.00K |
| 71 | 分离型胀紧套_EDP-140-190.sldprt | 390.50K |
| 72 | 圆柱滚子轴承-NU330E.SLDPRT | 892.50K |
| 73 | 深沟球轴承-6330.SLDPRT | 1.43M |
| 74 | 胀套SWLE200140×190.SLDPRT | 2.47M |
| 75 | 胀套Z5-140.SLDPRT | 687.00K |
| 76 | 骨架油封-150×180.SLDPRT | 239.50K |
| 77 | VSI1140-6-102-下密封套-00.SLDPRT | 200.00K |
| 78 | VSI1140-8-1-1-叶轮.slddrw | 828.00K |
| 79 | VSI1140-8-1-1-叶轮.SLDPRT | 937.47K |
| 80 | VSI1140-3-110-进料管.SLDPRT | 234.50K |
| 81 | VSI1140-8-1-1-101-上挡块.SLDPRT | 143.00K |
| 82 | VSI1140-8-1-1-103-立板4.SLDPRT | 155.50K |
| 83 | VSI1140-8-1-1-104-立板3.SLDPRT | 250.50K |
| 84 | VSI1140-8-1-1-105-挡块.SLDPRT | 120.00K |
| 85 | VSI1140-8-1-1-106-锤座.SLDPRT | 167.50K |
| 86 | VSI1140-8-1-1-107-下挡块.SLDPRT | 231.50K |
| 87 | VSI1140-8-1-101-止退垫.SLDPRT | 157.50K |
| 88 | VSI1140-8-101-轮毂.SLDPRT | 660.00K |
| 89 | VSI1140-8-102-叶轮进料口护圈.SLDPRT | 189.76K |
| 90 | VSI1140-8-103-上流道板.SLDPRT | 107.73K |
| 91 | VSI1140-8-104-下流道板.SLDPRT | 119.28K |
| 92 | VSI1140-8-105-分料锥.SLDPRT | 184.87K |
| 93 | VSI1140-8-106-冲击块.SLDPRT | 59.08K |
| 94 | VSI1140-8-107-耐磨板.SLDPRT | 70.28K |
| 95 | VSI1140-8-2-锤头.SLDPRT | 157.17K |
| 96 | VSI1140-8-转子总成.SLDASM | 1.01M |
| 97 | VSI1140-8-转子总成.slddrw | 666.00K |
| 98 | 六角头螺栓M10×35-平垫螺母套件.SLDPRT | 555.50K |
| 99 | 六角头螺栓M12×30-平垫套件.SLDPRT | 398.00K |
| 100 | 六角头螺栓M12×30-平垫螺母套件.SLDPRT | 375.00K |
| 101 | 六角头螺栓M12×40-平垫套件.SLDPRT | 406.50K |
| 102 | 六角头螺栓M16×30-平垫螺母套件-.SLDPRT | 356.50K |
| 103 | 六角头螺栓M16×60-平垫螺母套件-.SLDPRT | 424.50K |
| 104 | 六角头螺栓M20×50-平垫螺母套件.sldprt | 383.00K |
| 105 | 六角头螺栓M20×55-平垫螺母套件.SLDPRT | 181.57K |
| 106 | 六角头螺栓M20×60-平垫螺母套件.sldprt | 395.50K |
| 107 | 六角头螺栓M24×60-平垫螺母套件.sldprt | 392.00K |
| 108 | 六角头螺栓M24×85-平垫螺母套件.sldprt | 412.00K |
| 109 | 六角螺母-M20.sldprt | 254.50K |
| 110 | 六角螺母-M24.sldprt | 258.50K |
| 111 | 内六角螺栓M12×35-弹垫套件.sldprt | 174.61K |
| 112 | 内六角螺栓M20×40-弹垫套件.sldprt | 145.19K |
| 113 | 内六角螺栓M20×60-弹垫螺母套件.sldprt | 361.00K |
| 114 | 内六角螺栓M20×65-弹垫螺母套件.SLDPRT | 159.03K |
| 115 | 头方颈螺栓M16×50-平垫螺母套件.sldprt | 345.00K |
| 116 | 头方颈螺栓M16×60-平垫螺母套件.sldprt | 358.00K |
| 117 | VSI1140-工作原理.doc | 10.50K |
| 118 | 电机踏板.SLDPRT | 1.16M |
| 119 | 电机踏板0.SLDPRT | 1.12M |
此图纸下载需要220金币
立即下载
发布者
代做毕业设计 需要可私信
创作: 74636
粉丝: 650
加入时间：2024-03-01
模型信息
图纸ID：1758748
图纸格式：sldasm,sldprt,slddrw
文件大小：38.23M
所需金币：220
上传时间：2025-01-10 21:32:13
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
