车门内水切密封条冲切工装（ID:1758785）

机械设备 / 非标机械 / 车门内水切密封条冲切工装

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17365583163558.zip	16.32M
2	-GP12-140导柱-A-1.SLDPRT	134.53K
3	-球头销BLP6-50-A-1.SLDPRT	62.11K
4	.0ZSAN-M8.1-A-1.SLDPRT	553.54K
5	.0插座-A-1.SLDPRT	335.60K
6	C-1-11.1-A39-1-A-1.sldprt	113.71K
7	C-1-11.2-A39-1-A-1.sldprt	69.25K
8	C-1-11.3-A39-1-A-1.sldprt	61.26K
9	C-1-1CDQ2B80-50DMZ_0_0_0_-A39-1-A-1.SLDASM	149.03K
10	GBHH12-30-A-1.SLDPRT	106.88K
11	M10X1.0-A-1.SLDPRT	724.30K
12	侧板连接棒1-1-A-1.SLDPRT	114.23K
13	凹模压板-A-1.SLDPRT	74.51K
14	后门A-1-L凹模-A-1.SLDPRT	2.40M
15	后门A-1凹模安装板-L.SLDPRT	2.97M
16	后门A-1导向模-A-1.SLDPRT	762.05K
17	后门A-1模具底板-A-1.SLDPRT	245.08K
18	后门A-1气缸安装板-A-1.SLDPRT	173.44K
19	后门A-1透明板1-A-1.SLDPRT	98.79K
20	后门A-1透明板2-A-1.SLDPRT	75.21K
21	后门A-1透明板3-A-1.SLDPRT	87.22K
22	后门侧板-A-1.SLDPRT	233.39K
23	后门素材A-1.SLDPRT	1.45M
24	后门裁刀-A-1-L.SLDPRT	395.46K
25	感应器-1-A-1.SLDPRT	243.58K
26	拉手-A-1.SLDPRT	113.49K
27	拉手连接板-A-1.SLDPRT	125.20K
28	模具底板A-1.SLDPRT	222.21K
29	气缸扣板-A-1.SLDPRT	108.29K
30	气缸罩后门-A-1.SLDPRT	316.75K
31	气缸连接头A-1.SLDPRT	142.29K
32	波珠螺丝（YXB10-20M10X1.5）-A-1.SLDPRT	538.64K
33	漏料护板-A-1.sldprt	300.28K
34	裁刀安装板后门-L-A-1.SLDPRT	164.68K
35	车门内水切密封条冲切工装.SLDASM	2.83M

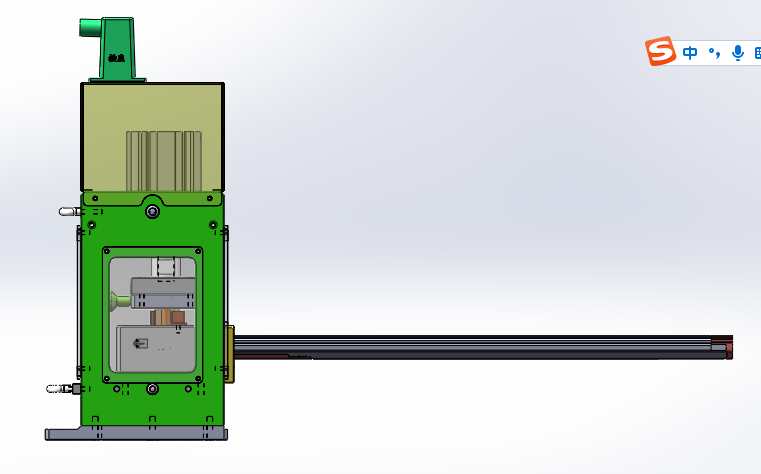

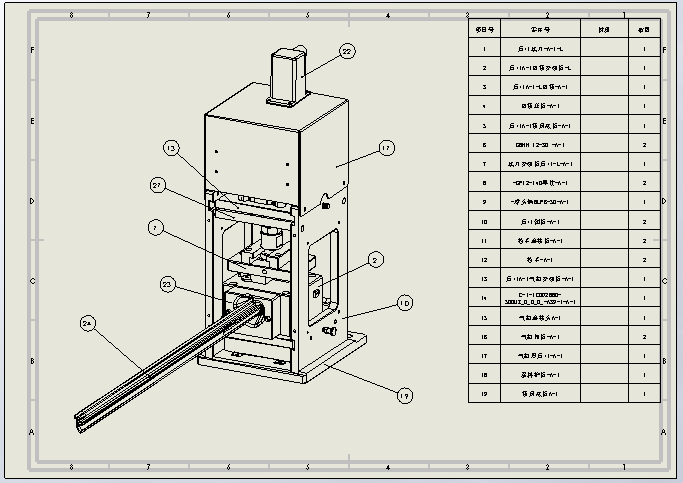

36	车门内水切密封条冲切工装.SLDDRW	186.29K
37	设备零件明细表.xlsx	14.42K
38	车门内水切密封条冲切工装.docx	10.68K

此图纸下载需要140金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,slddrw

文件大小：16.71M

所需金币：140

上传时间：2025-01-11 09:18:41

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

图纸简介

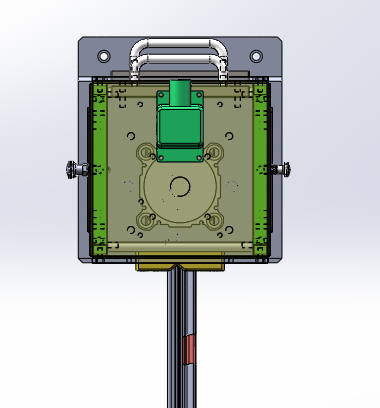

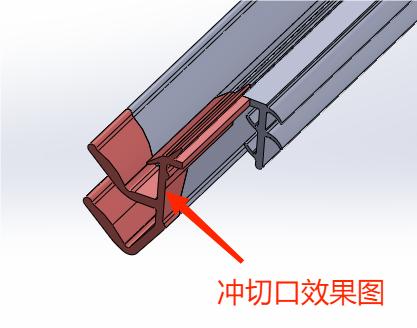

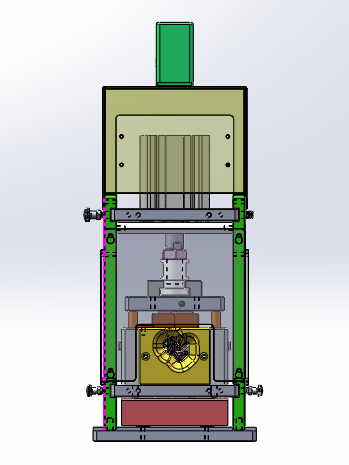

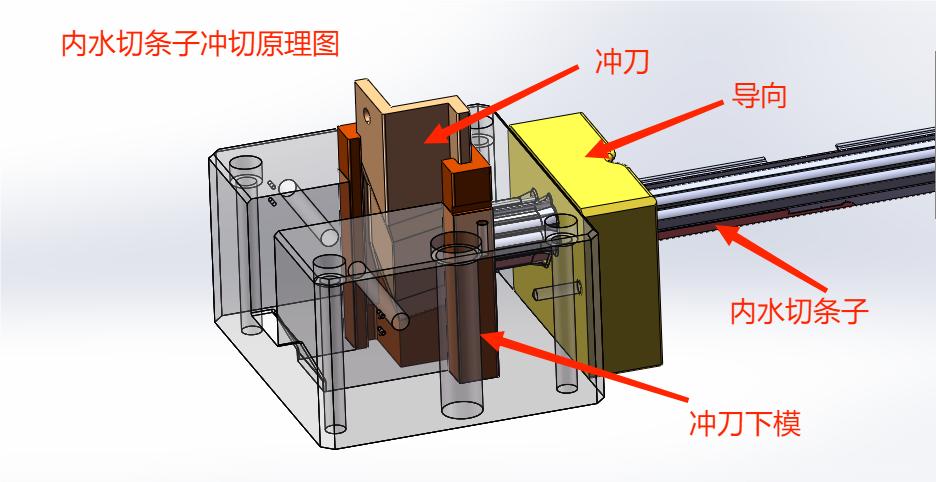

设计思路：根据客户提供的密封条切口参数，来制作切口模，切口形状要保证冲切产品后与图纸尺寸一致，切刀模后端根据条子的长度安装好定位和感应器。另外为了保证切刀正常工作，两边设计有导向槽，保证切刀的精确配合。车门内水切密封条冲切工装结构介绍：由切刀模架板、上下刀模、产品导向模、产品定位机构和电气配件构成。工作原理：人工把内水切条子顺着导向模插入切刀模，条子前端到达定位处，感应器发出信号，气动开始下压，条子在上下切刀模作用下完成冲切断面形状。图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款车门内水切密封条冲切工装
