滤清器金属壳封边机（ID:1758791）

机械设备 / 非标机械 / 滤清器金属壳封边机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17365584066254.zip	28.20M
2	3分内链节.1.SLDPRT	131.16K
3	3分外链节.1.SLDPRT	124.39K
4	5A01-2-XG2-XG3.1.sldprt	32.56K
5	5FENGGAI-XG2-XG3.1.sldprt	189.31K
6	5FENGYE-XG2-XG3.1.sldprt	542.03K
7	5GN-C-XG2-XG3.1.sldprt	282.32K
8	5GU-KB-XG2-XG3.1.sldprt	508.75K
9	5IK60A-CF-XG2-XG3.1.sldasm	1.46M
10	5ik90gu-yf-5gu3-180kb-XG2-XG3.1.SLDASM	1.63M
11	61902.1.SLDPRT	558.58K
12	ChainwheelISO-30Z06B-1--30SB75H24L15.0S1.1.SLDPRT	277.45K
13	ChainwheelISO-38Z06B-1--38SB75H24L50.0N.1.SLDPRT	517.39K
14	F-M20X150Y.1.sldprt	139.57K
15	F-SC40FASC.1.sldprt	110.26K
16	F-SC80TCM180.1.sldprt	108.93K
17	F-SC80TCSC.1.sldprt	148.41K
18	GBT2766010.1.SLDPRT	634.10K
19	GBT276_6W-2RZ61900.0.1.SLDPRT	481.70K
20	GB_FASTENER_NUT_SNAB1M10-N.1.SLDPRT	78.32K
21	GB_FASTENER_WASHER_SMWC10.1.sldprt	55.69K
22	GB_FASTENER_WASHER_SSWL10.1.SLDPRT	59.36K
23	KR19凸轮轴承.1.SLDPRT	294.21K
24	LQ-FB-001改动过.1.SLDPRT	167.04K
25	LQ-FB-002.1.SLDPRT	70.41K
26	LQ-FB-003.1.SLDPRT	106.89K
27	LQ-FB-004.1.SLDPRT	107.89K
28	LQ-FB-005.1.SLDPRT	110.83K
29	LQ-FB-006.1.SLDPRT	174.53K
30	LQ-FB-008.1.SLDPRT	119.51K
31	LQ-FB-009.1.SLDPRT	684.83K
32	LQ-FB-010.1.SLDPRT	119.78K
33	LQ-FB-011.1.SLDPRT	96.02K
34	LQ-FB-012.1.SLDPRT	100.56K
35	LQ-FB-013.1.SLDPRT	97.78K
36	LQ-FB-014.1.SLDPRT	249.20K
37	LQ-FB-015.1.SLDPRT	1.98M
38	LQ-FB-016.1.SLDPRT	104.82K
39	LQ-FB-018.1.SLDPRT	92.73K
40	LQ-FB-019.1.SLDPRT	157.27K
41	LQ-FB-020.1.SLDPRT	109.21K
42	LQ-FB-021.1.SLDPRT	257.14K
43	LQ-FB-022.1.SLDPRT	138.35K
44	LQ-FB-023.1.SLDPRT	136.42K
45	LQ-FB-024.1.SLDPRT	195.68K
46	LQ-FB-025.1.SLDPRT	93.20K
47	LQ-FB-026.1.SLDPRT	101.48K
48	LQ-FB-027.1.SLDPRT	490.88K
49	LQ-FB-028.1.SLDPRT	136.79K
50	LQ-FB-029.1.SLDPRT	109.69K
51	LQ-FB-031.1.SLDPRT	80.46K
52	LQ-FB-032.1.SLDPRT	75.60K
53	LQ-FB-034.1.SLDPRT	99.32K
54	M4LUOSI-XG2-XG3.1.sldprt	33.42K
55	M4LUOSI_1-XG2-XG3.1.sldprt	33.58K
56	M4LUOSI_2-XG2-XG3.1.sldprt	32.96K
57	M4LUOSI_3-XG2-XG3.1.sldprt	33.34K
58	MT60-XG2-XG3.1.sldprt	812.42K
59	SC-40-M12x1_25-Nut.1.sldprt	87.26K
60	SC-40x150-S-FA0_r.1.sldprt	74.54K
61	SC-80-M20x1_510-A_Nut.1.sldprt	119.89K
62	SC40x150SFA000.1.sldasm	163.54K
63	SC40X150_c.1.sldprt	199.71K
64	SCJ-80-M20x1_5-Nut.1.sldprt	88.60K
65	SCJ-80x75-10-S10_r.1.sldprt	95.57K
66	SCJ80x75-10STCM10010.1.sldasm	293.92K
67	SCJ80X75_c.1.sldprt	212.88K
68	SDA-63-M18x1_510-A_Nut.1.sldprt	121.22K
69	SDAJ-63-M16x1_5SDAJ_NUT.1.sldprt	89.80K
70	SDAJ63x15-10S0x0.1.sldasm	245.43K
71	SDAJS-63x151015_r.1.sldprt	101.85K
72	SDAJS-63x15_15b.1.sldprt	272.24K
73	SHBYJ-001.1.SLDPRT	139.01K
74	SHBYJ-002.1.SLDPRT	124.11K
75	SHBYJ-005.1.SLDPRT	120.96K
76	SHBYJ-006.1.SLDPRT	89.09K
77	凸轮轴承装配.1.SLDASM	282.56K
78	压紧结构.1.SLDASM	820.03K
79	压轮组装.1.SLDASM	456.85K
80	可调油压阻尼器HR15.1.SLDPRT	55.46K
81	定位环.1.1.SLDPRT	100.71K
82	滤清器壳.1.SLDPRT	304.91K
83	滤清器封边机.1.SLDASM	6.78M
84	滤清器封边架子.1.SLDASM	579.59K
85	脚轮.1.1.SLDPRT	116.09K
86	脚轮LQ-FB-017.1.SLDASM	325.12K
87	脚轮支架.1.1.SLDPRT	159.31K
88	脚轮架.1.1.SLDPRT	191.59K
89	脚轮法兰.1.1.SLDPRT	118.56K
90	过滤器接头.1.SLDPRT	358.01K
91	滤清器封边机.1.SLDDRW	284.14K
92	材料明细表.xlsx	15.26K
93	滤清器金属壳封边机.docx	11.00K

此图纸下载需要1750金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,slddrw

文件大小：28.87M

所需金币：1750

上传时间：2025-01-11 09:20:14

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

滤清器

金属壳

封边机

图纸简介

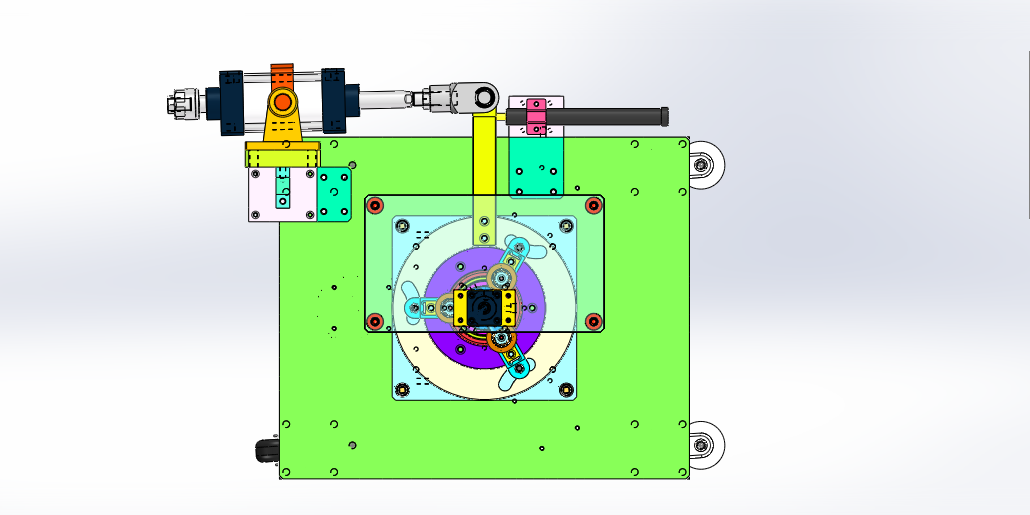

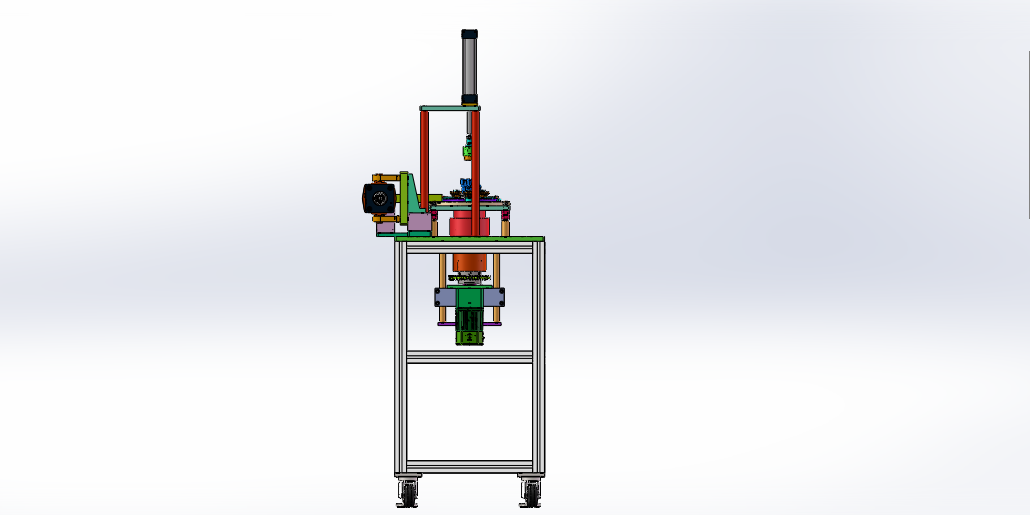

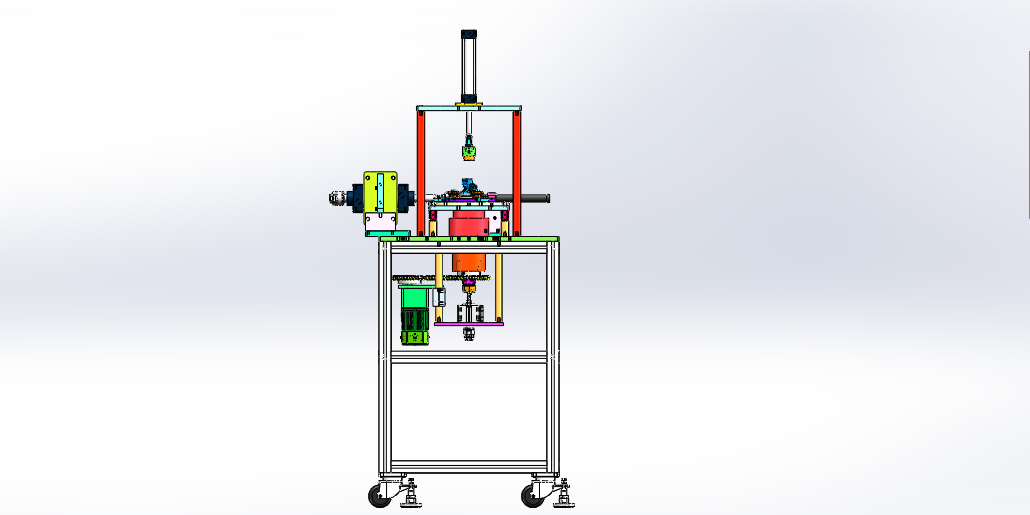

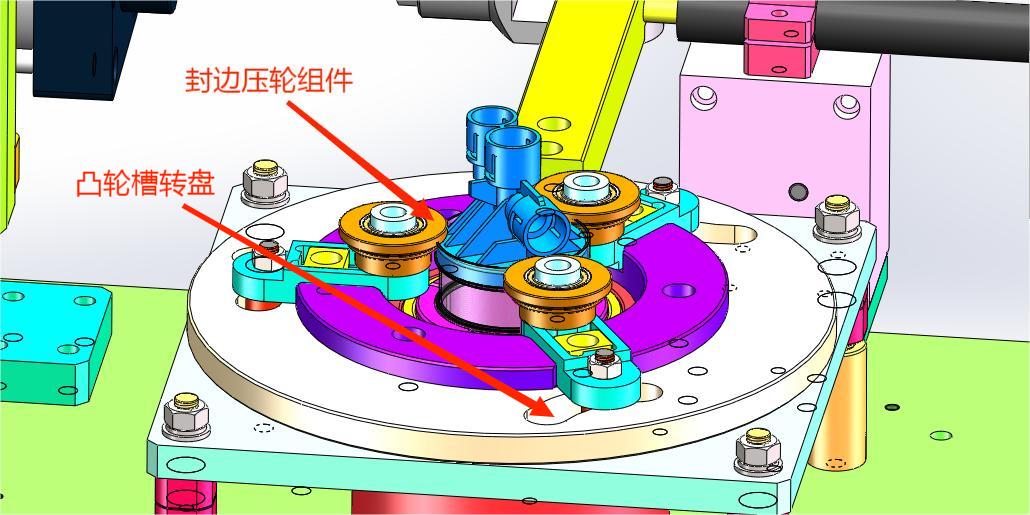

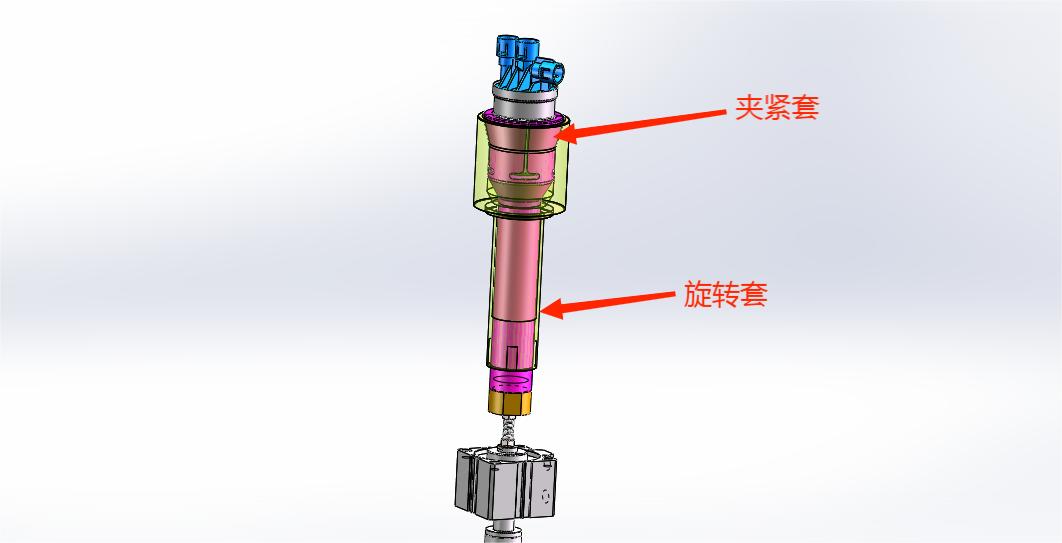

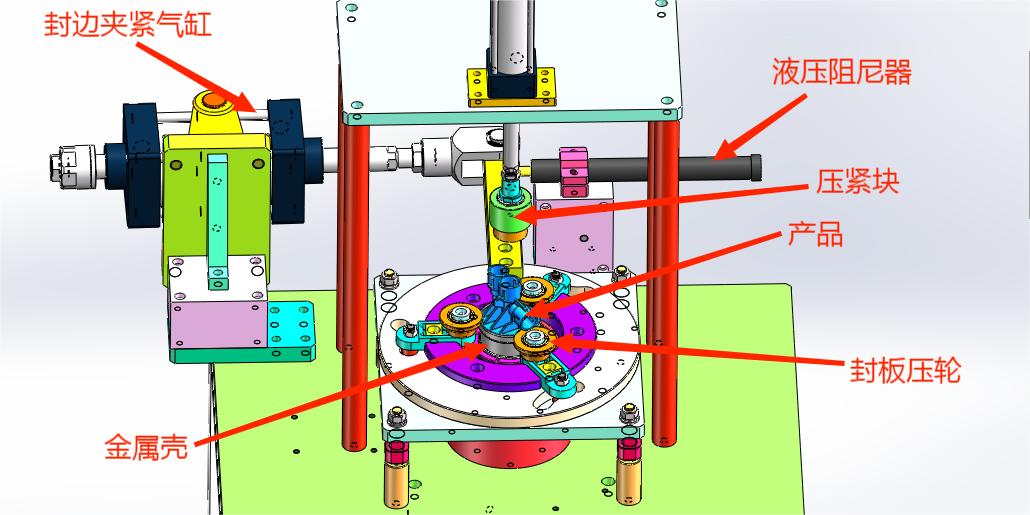

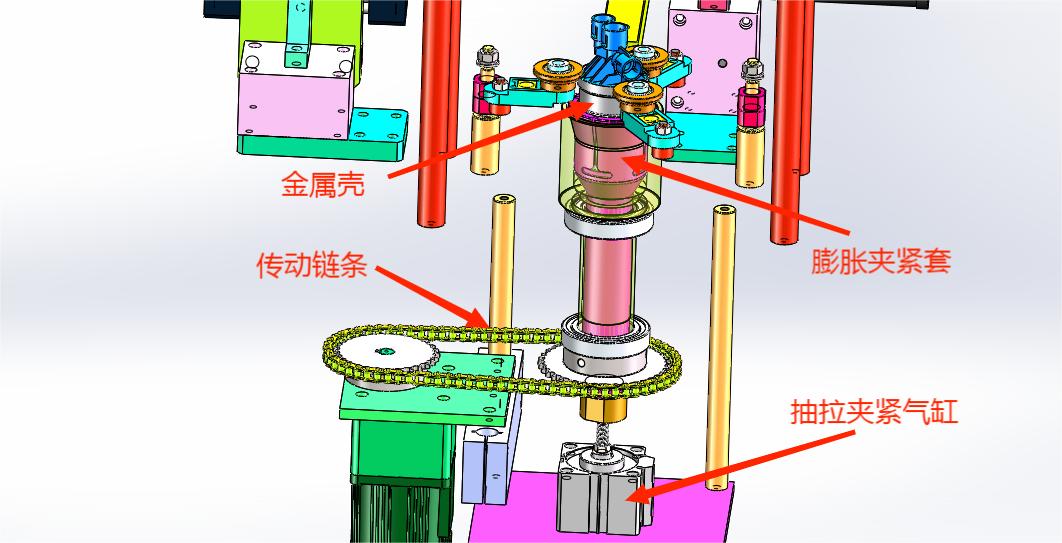

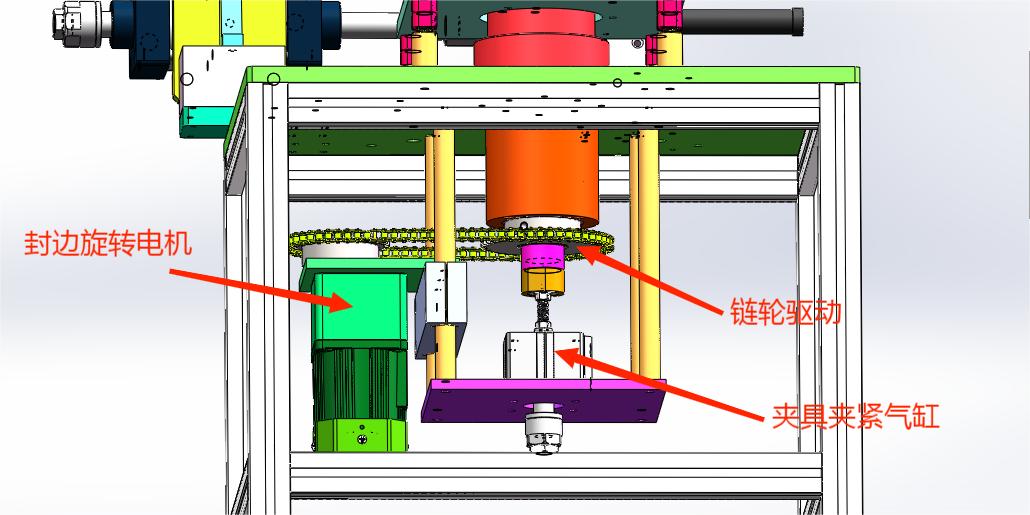

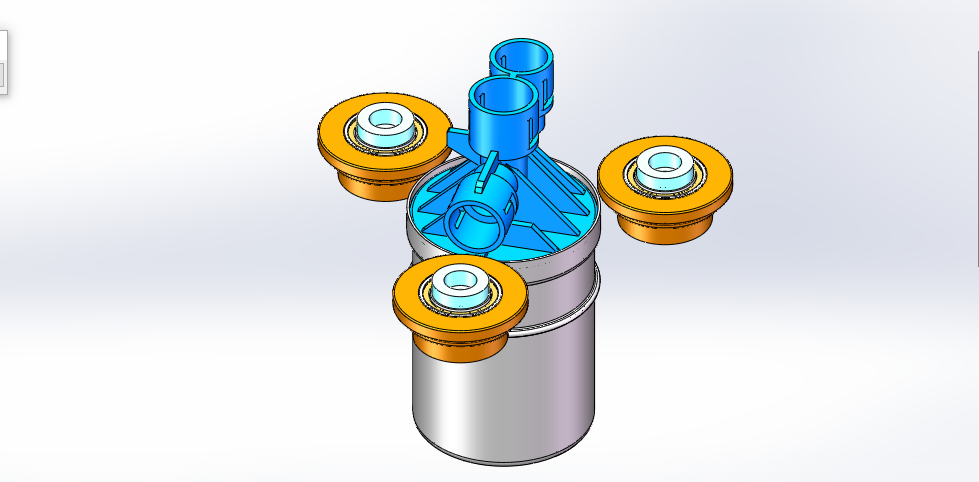

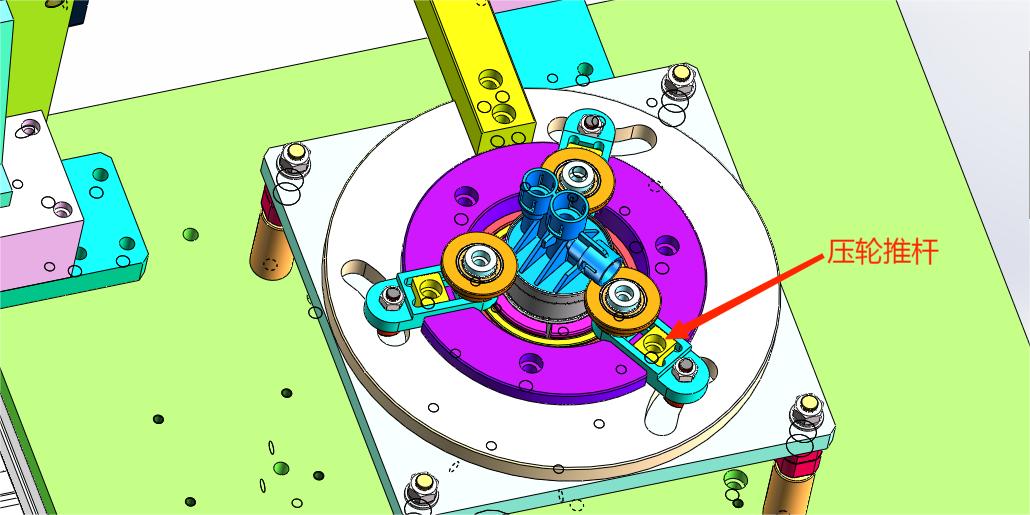

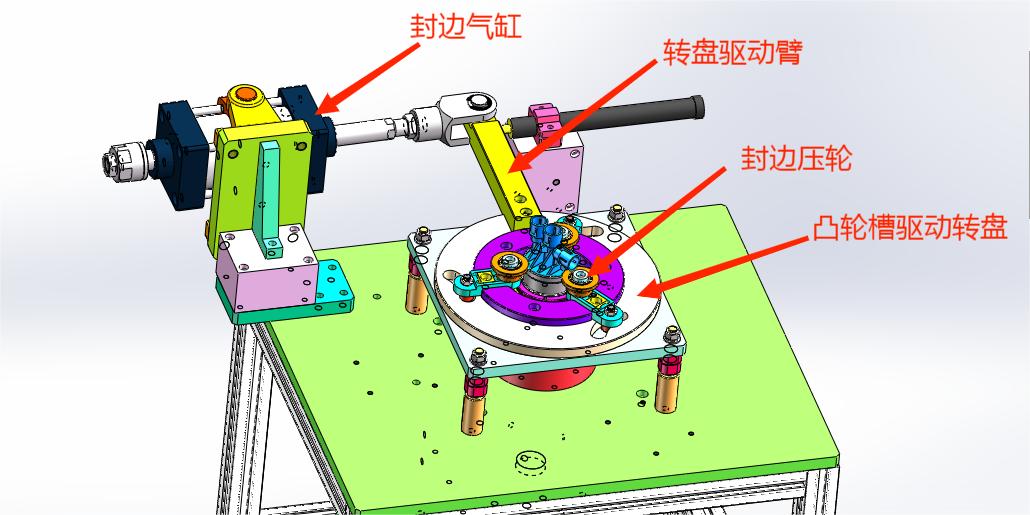

设计思路：滤清器外壳为铁壳，封边后需要保证密封性良好，滤清器头盖为塑料，需要安装密封圈后压入铁壳后进行封边。封边方式采用压轮挤压，旋转方式，为了保证挤压受力均匀，采用三个均布的压轮，压轮材质为65Mn，压轮通过凸轮槽转盘推动挤压，转盘通过摆臂连接气缸实现转动；铁壳的夹紧通过膨胀套与配合套，气缸抽拉夹紧实现，配合套通过链条链轮传动旋转。滤清器金属壳封边机结构介绍：由压紧机构、封边压轮挤压组件、外壳夹紧机构、链条链轮传动和电气配件构成。工作原理：人工把滤清器头盖装入铁壳中，把组装好的产品放入膨胀夹具中，确认产品放好后，按下启动开关，拉紧气缸动作，通过膨胀套夹紧金属壳，同时压紧气缸下压，压紧头盖
