翻转输送线（ID:1758793）

机械设备 / 输送提升设备 / 翻转输送线

©原创

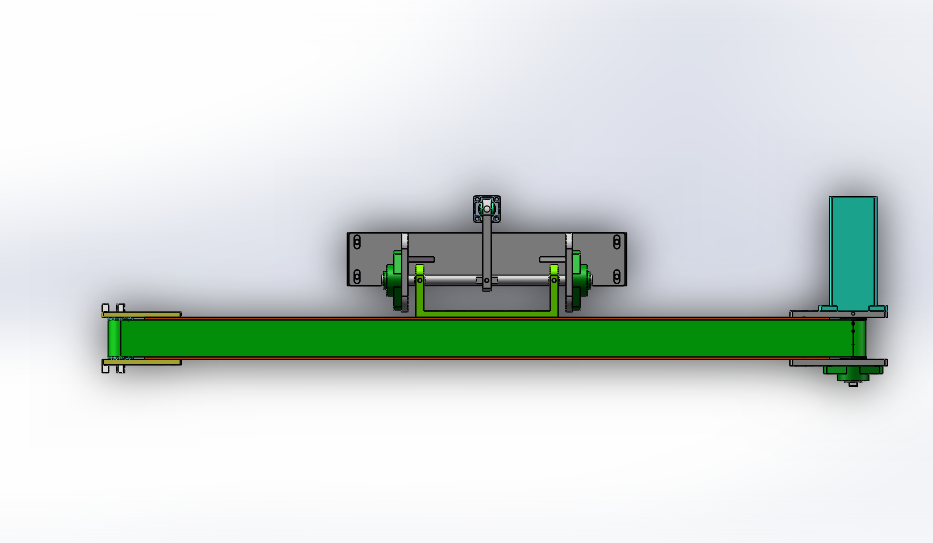

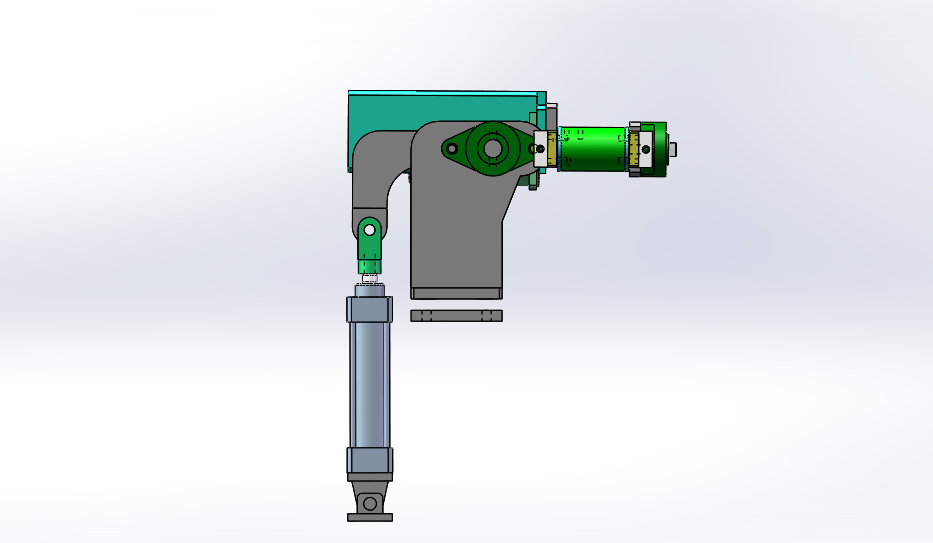

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17365584962070.zip	4.31M
2	40x80.SLDPRT	151.00K
3	CA固定座.x74.SLDPRT	108.93K
4	CB固定座.X74.SLDPRT	128.95K
5	Rollingbearings6202GB276-94.sldprt	321.94K
6	SC40-100-S气缸.x74.SLDPRT	217.40K
7	SC40-100-S气缸活塞杆.x74.SLDPRT	81.72K
8	UCFL202.SLDPRT	119.55K
9	UCFL204.SLDPRT	115.82K
10	主动滚筒.SLDPRT	142.42K
11	主动轴安装板01.SLDPRT	106.44K
12	主动轴安装板02.SLDPRT	116.13K
13	从动滚筒.SLDASM	265.71K
14	从动滚筒.SLDPRT	127.28K
15	从动轴.SLDPRT	123.67K
16	从动轴安装板.SLDPRT	117.47K
17	固定座01.SLDPRT	190.93K
18	活塞杆连接头.X74.SLDPRT	116.85K
19	牵引电机.SLDPRT	169.13K
20	电机.SLDPRT	162.47K
21	皮带.SLDPRT	63.25K
22	翻转轴.SLDPRT	83.88K
23	翻转输送线.docx	10.98K
24	翻转连接板01-副本.SLDPRT	120.68K
25	调节板.SLDPRT	88.88K
26	轴套01.SLDPRT	84.49K
27	轴套02.SLDPRT	76.74K
28	输送线.SLDASM	758.10K
29	连接销.x74.SLDPRT	77.20K
30	零件1.SLDPRT	107.52K
31	零件3.SLDPRT	137.03K
32	零件4.SLDPRT	76.26K

此图纸下载需要88金币

立即下载

发布者

淡笑看过尘世

创作: 2420

粉丝: 30

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：4.42M

所需金币：88

上传时间：2025-01-11 09:21:38

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

翻转

输送线

图纸简介

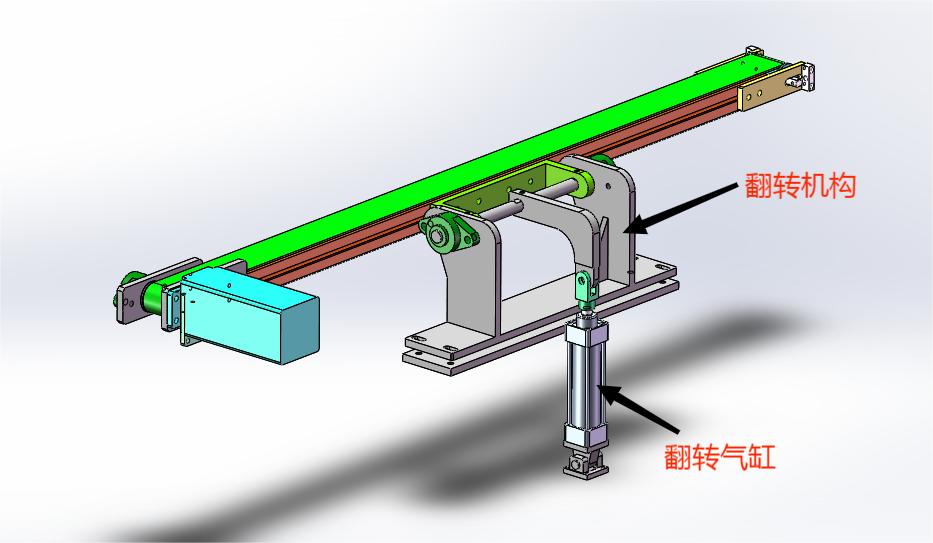

设计思路：根据输送产品的大小来确定输送带的长度和宽度尺寸，为了实现自动卸料的功能，输送带安装方式由翻转机构连接，采用自动翻转卸料，当检测都产品到达指定位置时，气动开始动作，可以实现自动翻转下料。翻转输送线结构介绍：由输送带支架、滚筒传动件、输送皮带、翻转机构和电气配件构成。工作原理：设定好输送带电机的转速，当输送带正常运转时，产品被检查输送到位后，翻转气缸开始动作，输送带翻转，产品被卸下到收集筐里。图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款翻转卸料输送线。
