编织带自动裁断机（ID:1758795）

机械设备 / 非标机械 / 编织带自动裁断机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17365584923245.zip	22.26M
2	86步进电机-XG2.22.sldprt	61.32K
3	AC300V3A急停开关.1.sldprt	241.45K
4	CHUANXINGKAIGUAN.1.sldprt	200.67K
5	JLA-2_1_5.1.sldprt	37.75K
6	JLA.1.sldprt	42.49K
7	JLC-3_1_5.1.sldprt	50.42K
8	JLC-4.1.sldprt	41.13K
9	JLC_1_5_ASM-1.1.sldasm	451.28K
10	JS_电气_按钮开关.1.sldprt	745.50K
11	M8X45_GBT5780.1.sldprt	33.88K
12	NUT_GB6170_M8.1.sldprt	35.78K
13	WHEEL_1_5.1.sldprt	39.86K
14	主动滚筒.22.SLDPRT	81.15K
15	从动滚轮轴.22.SLDPRT	64.27K
16	从动轮安装板.22.SLDPRT	122.20K
17	光杆1.1.SLDPRT	81.43K
18	光杆2.1.SLDPRT	82.15K
19	光杆固定块.1.SLDPRT	121.81K
20	分隔板.22.SLDASM	109.07K
21	卡环.22.sldprt	26.49K
22	卡环A.22.sldprt	80.32K
23	卡环B.22.sldprt	96.58K
24	卡环C.22.sldprt	26.63K
25	压块安装架.22.SLDPRT	83.16K
26	压料块.22.SLDPRT	89.46K
27	压料板.1.SLDPRT	665.80K
28	压料架固定座.1.SLDPRT	122.68K
29	压板.1.SLDPRT	379.25K
30	固定座.1.SLDPRT	377.35K
31	固定板.1.SLDPRT	72.44K
32	固定板01.22.SLDPRT	77.60K
33	固定螺丝.1.SLDPRT	246.31K
34	安装轴.1.SLDPRT	63.93K
35	导向板.22.SLDPRT	74.95K
36	带轮.22.sldprt	69.14K
37	手柄.22.SLDPRT	112.16K
38	手柄安装头.22.SLDPRT	128.28K
39	手柄轴.22.SLDPRT	82.30K
40	托板.22.SLDPRT	93.89K
41	挂料支架.1.SLDPRT	313.78K
42	挡圈.1.SLDPRT	105.71K
43	撬杆曲臂.22.SLDPRT	112.07K
44	撬杆机构.22.SLDASM	142.27K
45	支架盖板.1.SLDPRT	102.39K
46	料盘.1.sldprt	174.42K
47	断料报警机构.1.SLDASM	262.57K
48	机台面板.1.SLDPRT	946.14K
49	机头3.1.sldasm	1.12M
50	机架11-03.1.SLDPRT	931.20K
51	机架门板A.1.SLDPRT	622.85K
52	机架门板B.1.SLDPRT	450.31K
53	温度显示屏.1.sldprt	60.48K
54	滚轮01.22.SLDPRT	112.71K
55	漏料斗.1.SLDPRT	531.03K
56	爪子安装板.1.SLDPRT	108.92K
57	电气安装板.1.SLDPRT	364.34K
58	电热板.1.SLDPRT	79.05K
59	电热板固定座-副本.1.SLDPRT	384.47K
60	电热板固定座.1.SLDPRT	408.83K
61	电热板封板01.1.SLDPRT	614.97K
62	电热板底座封板.1.SLDPRT	357.11K
63	电热板托板.1.SLDPRT	505.58K
64	电热板盖板.1.SLDPRT	561.72K
65	电热板组装.1.SLDASM	349.39K
66	电箱.1.SLDPRT	62.35K
67	编织带自动裁断机.SLDASM	3.80M
68	螺杆.22.sldprt	98.62K
69	裁断机立.22.SLDPRT	200.33K
70	裁断机立板02.22.SLDPRT	257.42K
71	触摸屏.SLDPRT	96.29K
72	触摸屏箱.1.sldprt	197.25K
73	触摸屏组装.1.SLDASM	478.41K
74	调节板固定座.1.SLDPRT	133.26K
75	超声波发生器.22.sldprt	90.11K
76	超声波固定板.2.SLDPRT	159.78K
77	超声波固定板.22.SLDPRT	105.43K
78	超声波焊头.22.sldprt	77.30K
79	超声波装配.22.sldasm	146.39K
80	超声波连接头.22.sldprt	69.92K
81	隔板.1.SLDPRT	120.43K
82	齿轮11×2.75A.22.sldprt	162.82K
83	机头3.1.SLDDRW	164.08K
84	BaseModel20200609123213.22.SLDPRT	169.16K
85	SDAJ63-30-S-B.22.SLDASM	203.26K
86	SDAJ63-30-S-B.sldasm-Part-1.1.sldprt	39.13K
87	SDAJ63-30-S-B.sldasm-Part-2.1.sldprt	39.74K
88	SDAJ63-30-S-B.sldasm-Part-3.1.sldprt	39.82K
89	SDAJ63-30-S-B.sldasm-Part-4.1.sldprt	49.64K
90	SDAJ63-30-S-B.sldasm-Part-5.1.sldprt	113.08K
91	导柱.22.SLDPRT	79.48K
92	导柱安装板.22.SLDPRT	102.53K
93	气缸安装板.22.SLDPRT	136.86K
94	石棉板.22.SLDPRT	81.23K
95	立柱.22.SLDPRT	137.95K
96	裁刀.22.SLDPRT	107.71K
97	裁断机构.22.SLDASM	300.05K
98	设备零件材料明细表.xlsx	14.22K
99	编织带自动裁断机.docx	10.96K

此图纸下载需要613金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,slddrw

文件大小：22.8M

所需金币：613

上传时间：2025-01-11 09:21:41

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

编织带

自动裁断机

图纸简介

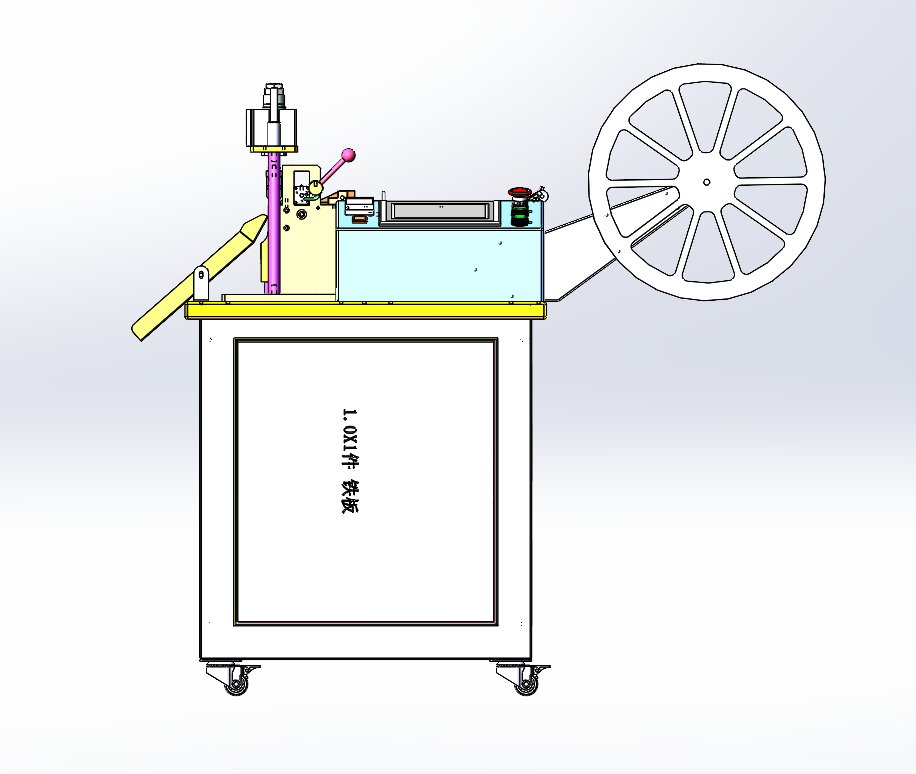

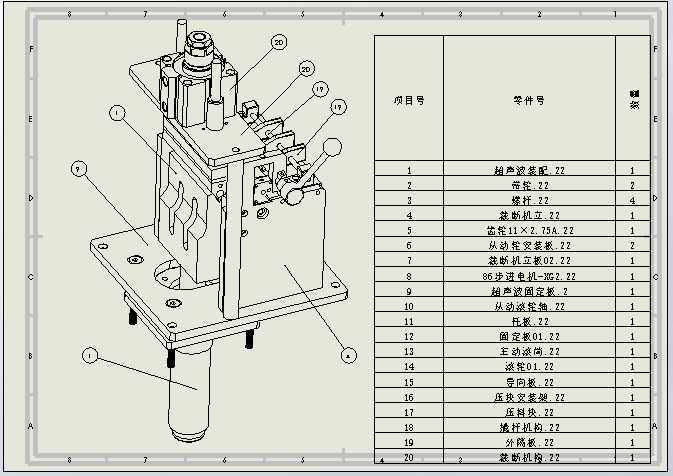

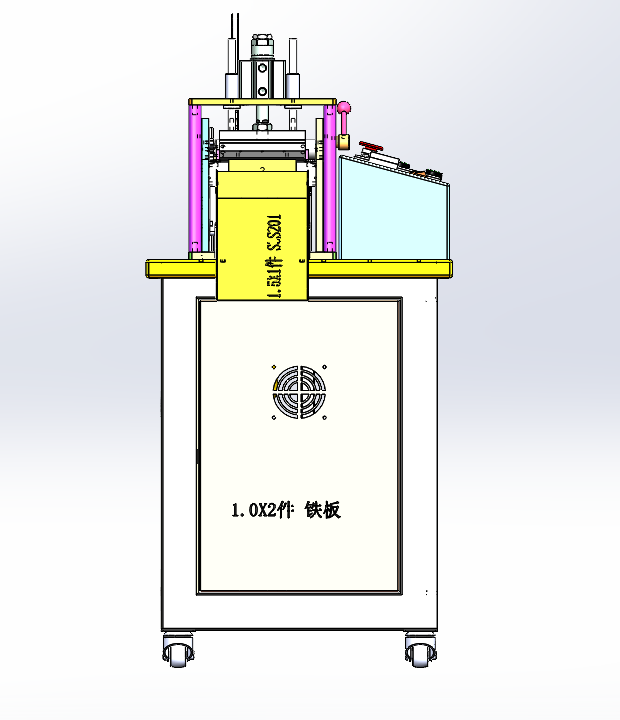

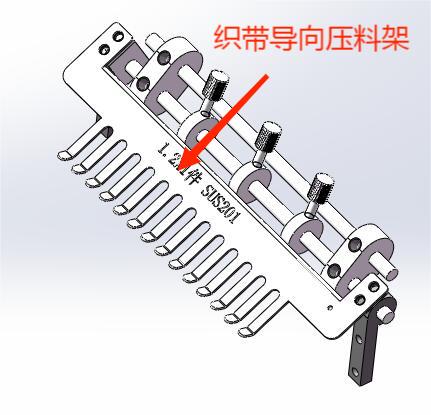

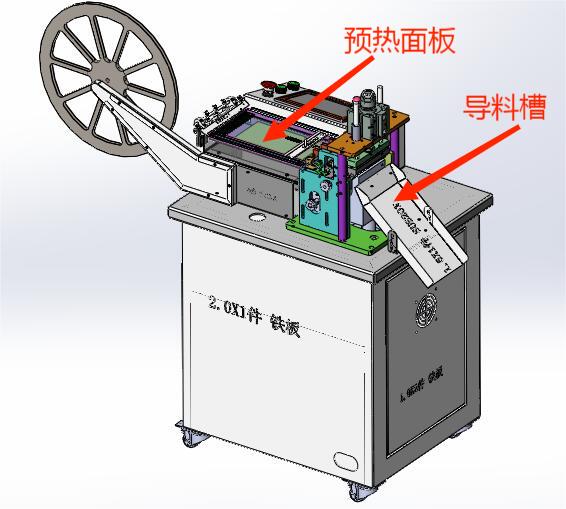

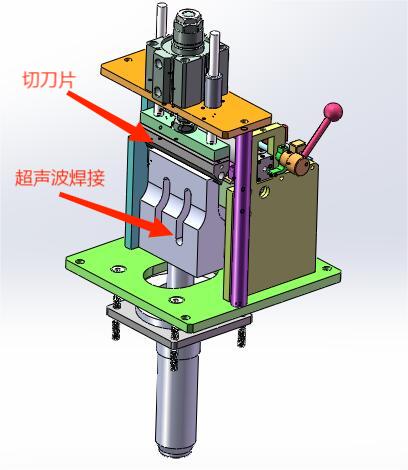

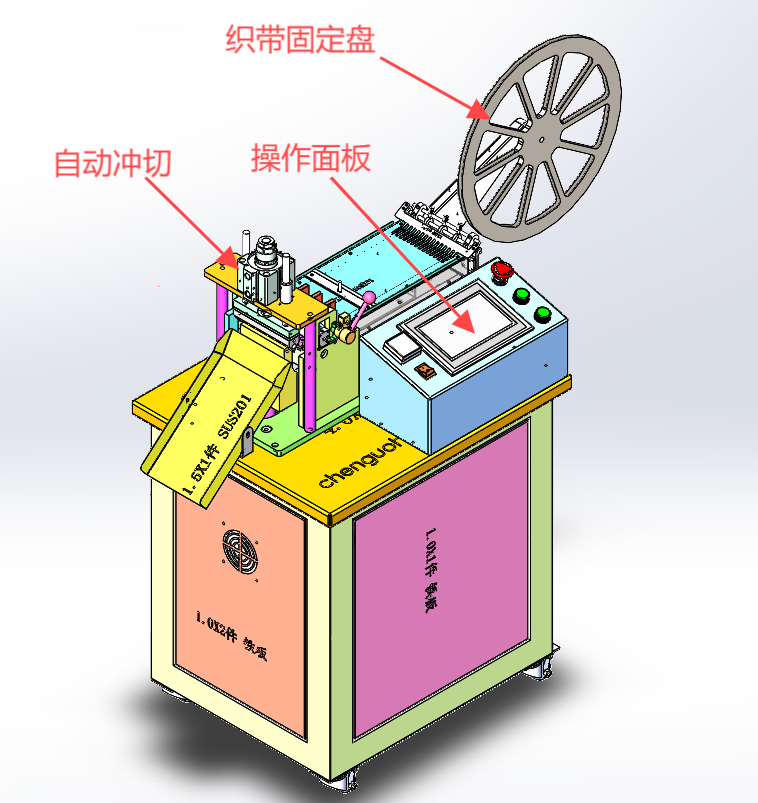

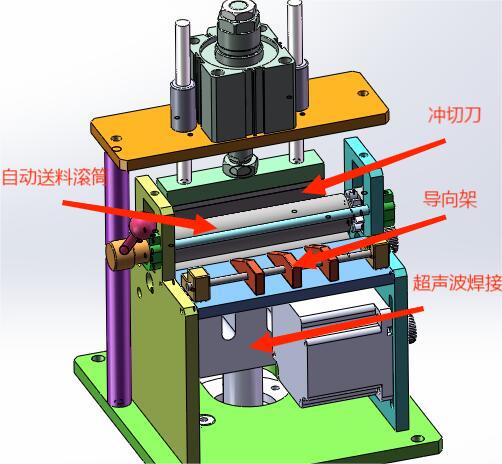

设计思路：织带卷料固定在设备上，织带自动送料，用程序控制步进电机送料时间确定织带的长度，长度参数可以修改，可以适用多种宽度不同的织带，当送料到达设定长度值，自动裁断。裁断方式为气动冲切裁断，裁断同时，加热焊接切口端面，用超声波加热焊接。编织带自动裁断机结构介绍：由织带卷固定架、织带定位导向架、自动送料机构、气动裁断焊接和电气配件构成。工作原理：这是一款自动裁断机，人工放好织带卷后，把织带一端穿过定位导向架，放入到自动送料机构滚轮中压紧织带，设定好长度数值，按下启动开关，设备开始工作，送料机构开始运转送料，当达到预定长度后，停止送料，裁断气缸动作，刀片切断织带，同时超声波加热工作，在切断的同
