燃油泵铝壳封边机（ID:1758796）

机械设备 / 非标机械 / 燃油泵铝壳封边机

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17365584997833.zip	19.61M
2	5A01-2-XG2-XG3.1.sldprt	32.56K
3	5FENGGAI-XG2-XG3.1.sldprt	189.31K
4	5FENGYE-XG2-XG3.1.sldprt	542.03K
5	5GN-C-XG2-XG3.1.sldprt	282.32K
6	5GU-KB-XG2-XG3.1.sldprt	508.75K
7	5IK60A-CF-XG2-XG3.1.sldasm	1.47M
8	5ik90gu-yf-5gu3-180kb-XG2-XG3.1.SLDASM	1.63M
9	61902.1.SLDPRT	558.58K
10	ChainwheelISO-30Z06B-1--30SB75H24L15.0S1.1.SLDPRT	277.45K
11	ChainwheelISO-38Z06B-1--38SB75H24L50.0N.1.SLDPRT	517.39K
12	CMSG_GN.1.sldprt	99.94K
13	GBT2766010.1.SLDPRT	634.10K
14	LQ-FB-001.1.SLDPRT	94.41K
15	LQ-FB-002.1.SLDPRT	69.97K
16	LQ-FB-003.1.SLDPRT	91.43K
17	LQ-FB-004.1.SLDPRT	91.52K
18	LQ-FB-005.1.SLDPRT	65.37K
19	LQ-FB-006.1.SLDPRT	97.68K
20	LQ-FB-007.1.SLDPRT	175.17K
21	LQ-FB-008.1.SLDPRT	119.51K
22	LQ-FB-009.1.SLDPRT	684.83K
23	LQ-FB-010.1.SLDPRT	99.77K
24	LQ-FB-011.1.SLDPRT	96.02K
25	LQ-FB-012.1.SLDPRT	68.58K
26	LQ-FB-013.1.SLDPRT	97.78K
27	LQ-FB-014.1.SLDPRT	457.38K
28	LQ-FB-015.1.SLDPRT	1.98M
29	LQ-FB-016.1.SLDPRT	104.82K
30	LQ-FB-018.1.SLDPRT	60.67K
31	LQ-FB-019.1.SLDPRT	157.27K
32	LQ-FB-020.1.SLDPRT	109.21K
33	M4LUOSI-XG2-XG3.1.sldprt	33.42K
34	M4LUOSI_1-XG2-XG3.1.sldprt	33.58K
35	M4LUOSI_2-XG2-XG3.1.sldprt	32.96K
36	M4LUOSI_3-XG2-XG3.1.sldprt	33.34K
37	MT60-XG2-XG3.1.sldprt	812.42K
38	SDA-63-M18x1_510-A_Nut.1.sldprt	121.22K
39	SDAJ-63-M16x1_5SDAJ_NUT.1.sldprt	89.80K
40	SDAJ63x15-10S0x0.1.sldasm	227.28K
41	SDAJS-63x151015_r.1.sldprt	101.85K
42	SDAJS-63x15_15b.1.sldprt	272.24K
43	TR25-3030_b.1.sldprt	241.54K
44	TR25-30_fr.1.sldprt	118.30K
45	TR25X30S0CMSG-1.1.sldasm	169.64K
46	压轮组装.1.SLDASM	385.00K
47	定位环.1.1.SLDPRT	100.71K
48	滤清器封边机.1.SLDASM	4.59M
49	滤清器封边架子.1.SLDASM	579.23K
50	燃油泵铝壳封边机.docx	11.00K
51	脚轮.1.1.SLDPRT	116.09K
52	脚轮LQ-FB-017.1.SLDASM	323.79K
53	脚轮支架.1.1.SLDPRT	159.31K
54	脚轮架.1.1.SLDPRT	191.59K
55	脚轮法兰.1.1.SLDPRT	118.56K
56	金属壳.1.SLDPRT	84.73K

此图纸下载需要175金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 34

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：1758796

图纸格式：sldprt,sldasm

文件大小：20.08M

所需金币：175

上传时间：2025-01-11 09:21:48

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

标签

燃油泵

铝壳封边机

图纸简介

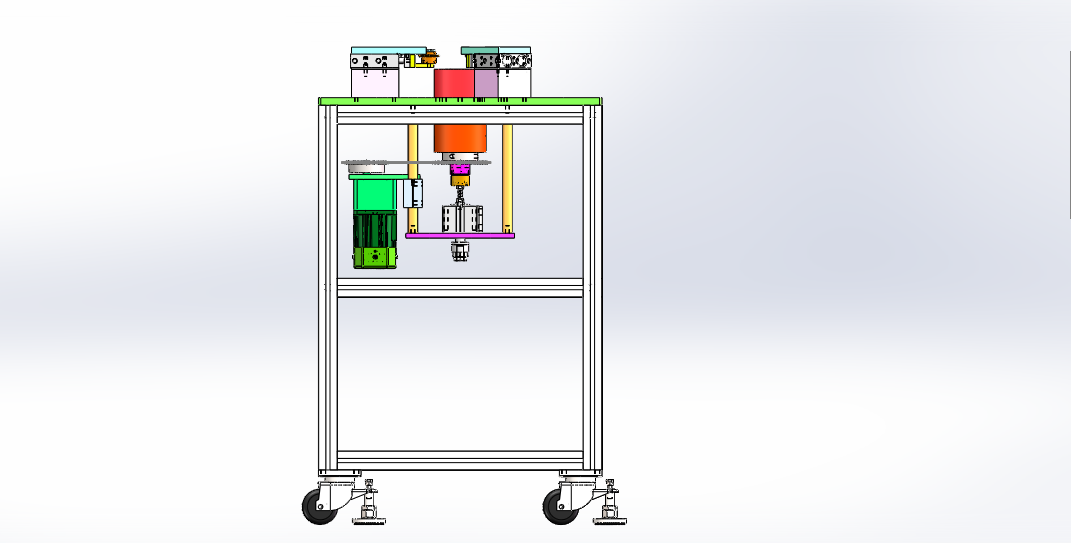

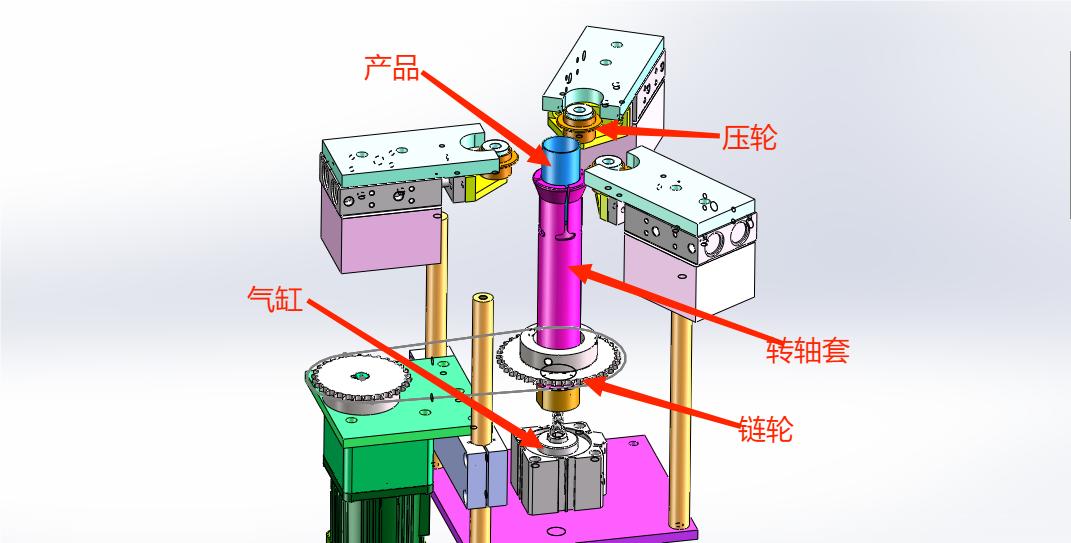

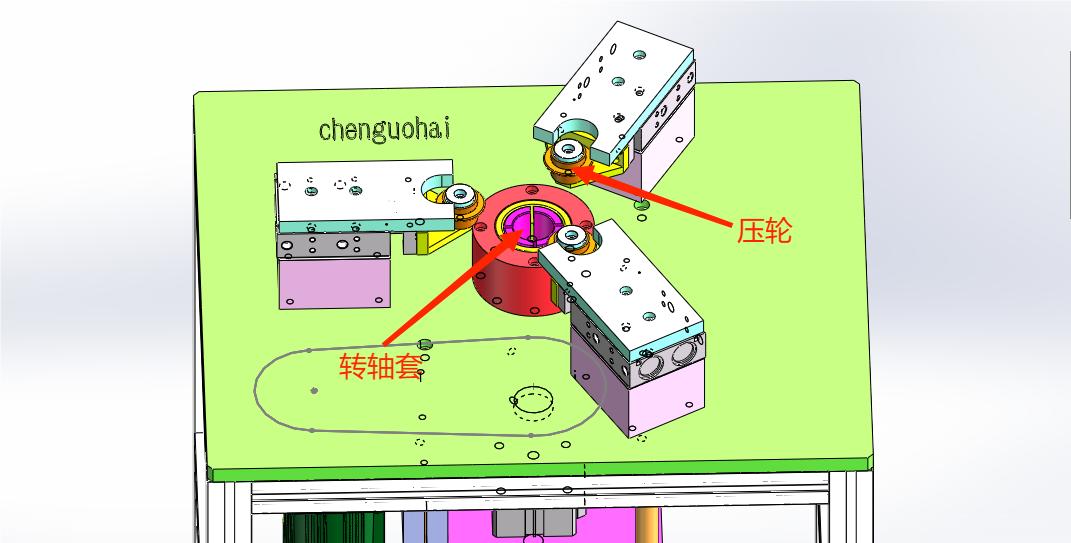

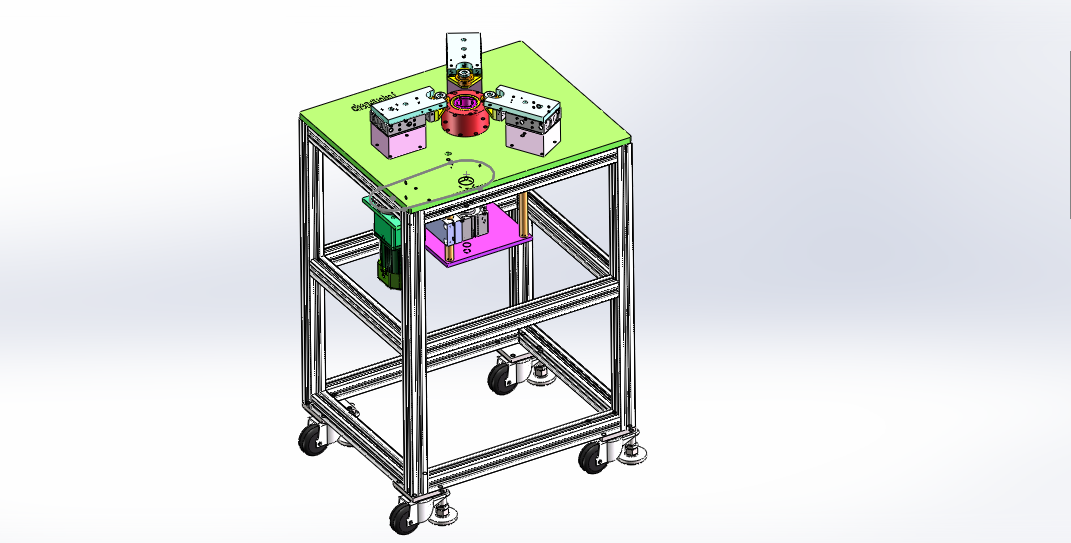

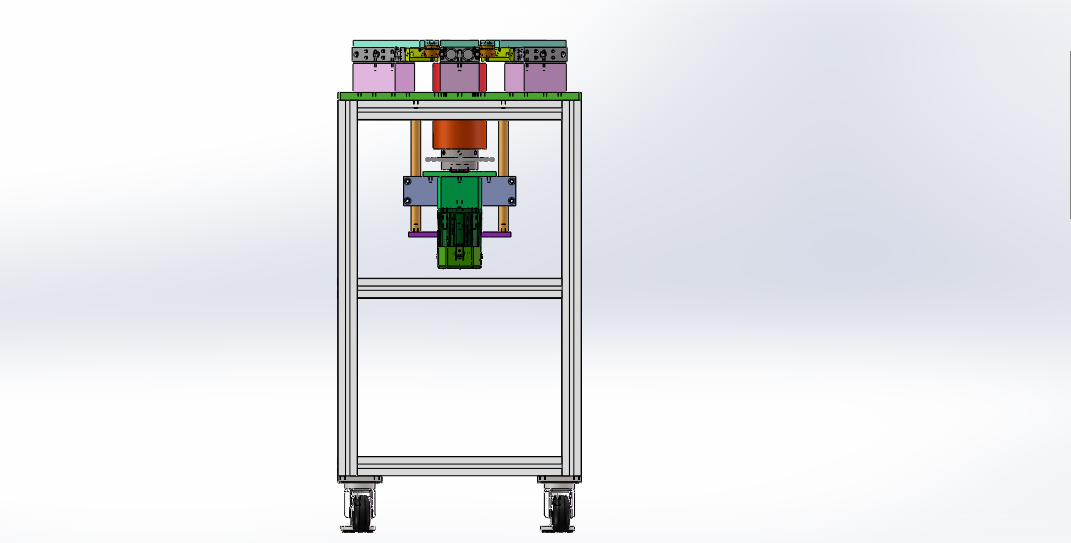

设计思路：燃油泵外壳为铝壳，封边后需要保证密封性良好，油泵头盖为塑料，需要安装密封圈后压入铝壳后进行封边。封边方式采用压轮挤压，旋转方式，为了保证挤压受力均匀，采用三个均布的压轮，压轮材质为45钢，三个压轮分别由三个等角度安装的气缸推动进行挤压；铝壳的夹紧通过膨胀套与配合套，气缸抽拉夹紧实现，配合套通过链条链轮传动旋转。燃油泵铝壳封边机结构介绍：由压紧机构、封边压轮挤压组件、外壳夹紧机构、链条链轮传动和电气配件构成。工作原理：人工把燃油泵头盖装入铝壳中，把组装好的产品放入膨胀夹具中，确认产品放好后，按下启动开关，拉紧气缸动作，通过膨胀套夹紧铝壳，同时压紧气缸下压，压紧头盖，旋转电机开始运转
