气动压力机（ID:1759785）

查找相似图纸

机械设备 / 非标机械 / 气动压力机

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	20导柱.01.SLDPRT	47.43K
2	924.60手轮160.01.SLDPRT	249.62K
3	F-SC63FASC.01.sldprt	108.81K
4	HBTP-002.01.SLDPRT	173.74K
5	LMFxxUULMFxxLUU直线轴承.01.SLDPRT	246.28K
6	Part4.01.SLDPRT	89.60K
7	QD-YIJ-001.01.SLDPRT	163.64K
8	QD-YIJ-002.01.SLDPRT	161.53K
9	QD-YIJ-003.01.SLDPRT	77.10K
10	QD-YIJ-004.01.SLDPRT	249.20K
11	QD-YIJ-005.01.SLDPRT	80.67K
12	QD-YIJ-007.01.SLDPRT	100.69K
13	QD-YIJ-008.01.SLDPRT	125.79K
14	SC-63-M16x1_550-A_Nut.01.sldprt	115.58K
15	SC-80-M20x1_550-A_Nut.01.sldprt	116.36K
16	SCJ-63-M16x1_5-Nut.01.sldprt	85.45K
17	SCJ-63x150-50-S-FA50_r.01.sldprt	92.44K
18	SCJ-80-M20x1_5-Nut.01.sldprt	87.97K
19	SCJ-80x150-50-S50_r.01.sldprt	92.54K
20	SCJ63x150-50SFA0050.01.sldasm	204.49K
21	SCJ63X150_c.01.sldprt	213.99K
22	SCJ80x150-50S0050.01.sldasm	203.14K
23	SCJ80X150_c.01.sldprt	210.16K
24	光轴固定座CLTAM40.01.SLDPRT	111.23K
25	升降螺杆.01.SLDPRT	1.78M
26	压板.01.SLDPRT	79.13K
27	压板.1.01.SLDPRT	146.18K
28	固定座SWRL40.01.SLDPRT	171.21K
29	导柱40.01.SLDPRT	48.32K
30	气动压力机.01.SLDASM	2.57M
31	气缸法兰板.01.SLDPRT	97.01K
32	铜法兰螺母Tr20x4.01.SLDPRT	310.53K

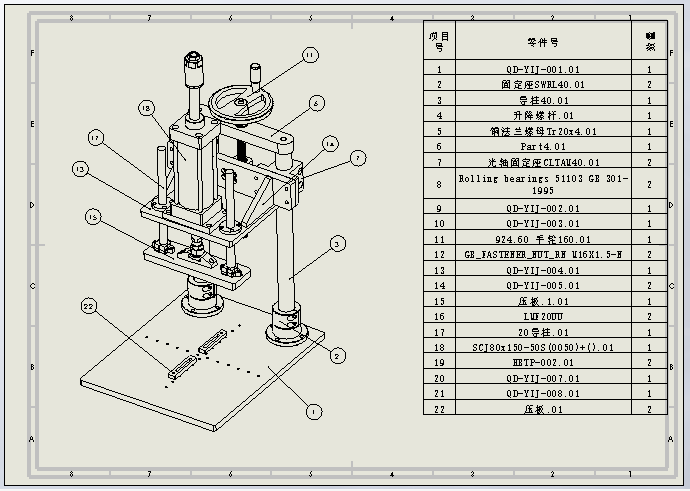

33	气动压力机.01.SLDDRW	196.83K
34	设备零件明细表.xlsx	13.71K
35	545气动压力机.docx	12.22K

此图纸下载需要175金币

立即下载

发布者

淡笑看过尘世

创作: 2435

粉丝: 35

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：1759785

图纸格式：sldprt,sldasm,slddrw

文件大小：8.69M

所需金币：175

上传时间：2025-01-11 14:58:13

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

标签

气动压力机

图纸简介

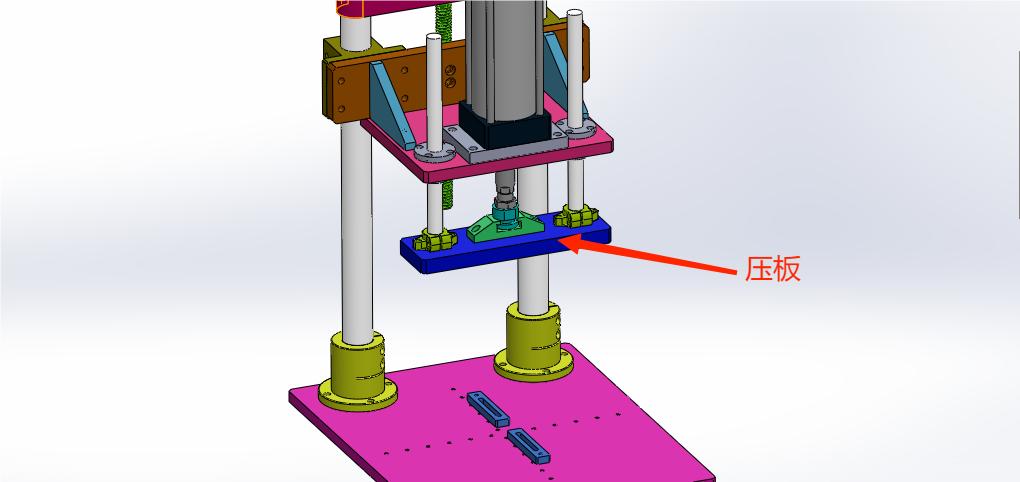

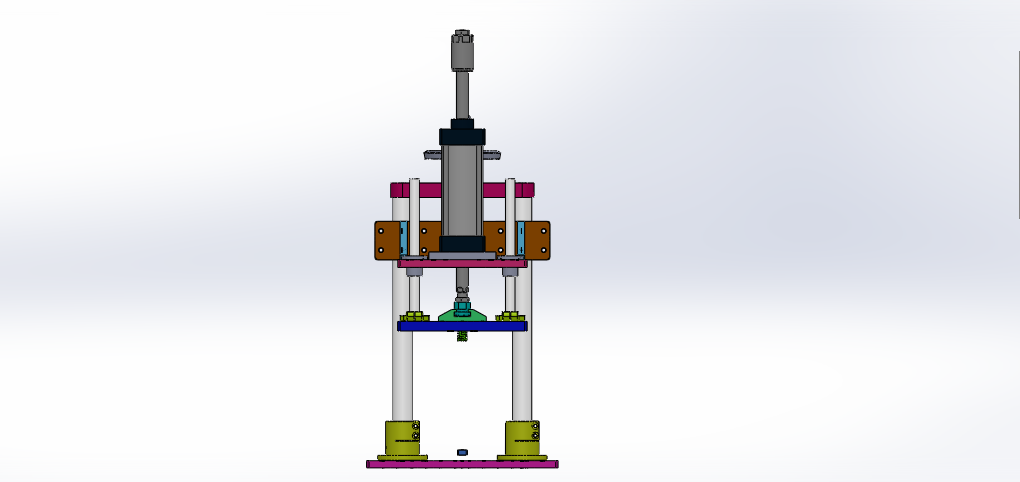

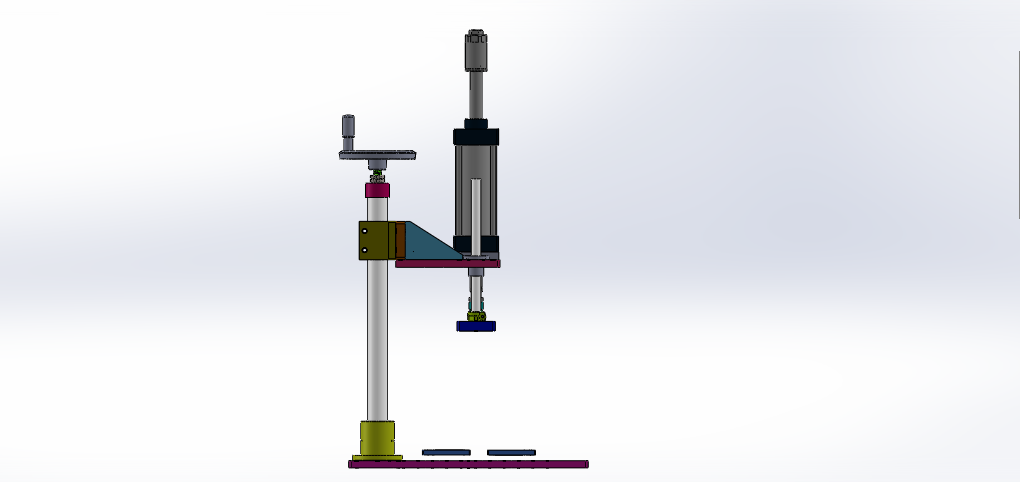

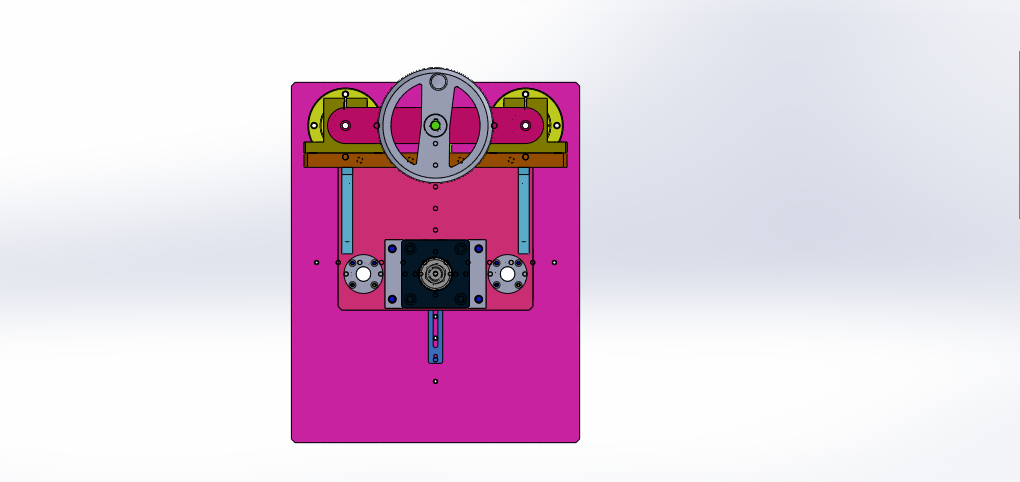

气动压力机设计思路：压力机是一款通用型的机器，可以满足多种产品的加工需要，可以根据产品的需求安装上下模，产品固定底座方便拆卸更换，气动压力机，气缸缸径大小为80，行程150，可调节行程50，压力机高度可以调节，底板可以安装多种产品定位工装。气动压力机结构介绍：主体机架、立柱、气缸、导柱、直线轴承、丝杆升降机构、压板和底板组成。程序控制系统：设备有1个气缸动作，使用气缸智能控制器可以实现设备的正常运作。工作原理：安装好合适的工装底座和压紧上模具，确认产品放置无误后，按下双手启动开关，压紧机构自动下压到位。图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款气动压力机
