新能源汽车水泵橡胶环支架安装机（ID:1760565）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17366513427507.zip | 65.66M |
| 2 | 32MA35Rod.1.sldprt | 88.75K |
| 3 | 32MANut1.1.sldprt | 87.77K |
| 4 | 32MASDB35Body.1.sldprt | 194.21K |
| 5 | ACA-1007-1_Body.XG1.1.1.0.1.sldprt | 91.13K |
| 6 | ACA-1007-1_NT.XG1.1.1.0.1.sldprt | 100.90K |
| 7 | ACA1007-1.XG1.1.1.0.1.sldasm | 79.14K |
| 8 | AWKM-058锁扣主体.1.1.1.1.1.sldprt | 145.60K |
| 9 | AWKM-059卡板.1.1.1.1.1.sldprt | 103.17K |
| 10 | AWKM-060扣臂.1.1.1.1.1.sldprt | 82.14K |
| 11 | AWKM-061STOPPER_SCREW_M6.1.1.1.1.1.sldprt | 48.71K |
| 12 | AWKM-062STOPPER_SCREW_M5.1.1.1.1.1.sldprt | 49.42K |
| 13 | AWKM-063锁扣支架.1.1.1.1.1.SLDPRT | 119.06K |
| 14 | BVGY-015-3-1.1.1.1.1.SLDPRT | 393.54K |
| 15 | BVGY-015-3-2.1.1.1.1.SLDPRT | 117.63K |
| 16 | BVGY-015-3-3.1.1.1.1.SLDPRT | 367.44K |
| 17 | BVGY-015-3-4.1.1.1.1.sldasm | 658.45K |
| 18 | CS1-M-S32-.1.sldprt | 110.52K |
| 19 | DIANPIAN.stp.1.sldprt | 189.03K |
| 20 | ewp_80w_asm20221116.1.SLDASM | 8.14M |
| 21 | F-M10X125Y.1.sldprt | 160.25K |
| 22 | F-MA32SDB32.1.sldprt | 174.37K |
| 23 | GESHUITAO.stp.1.sldprt | 3.23M |
| 24 | HOUGAIBAN.stp.1.sldprt | 1.27M |
| 25 | IPPELLER0923_3.stp.1.sldprt | 325.71K |
| 26 | KETI.stp.1.sldprt | 1.96M |
| 27 | LMHxxUULMHxxLUU.1.SLDPRT | 122.79K |
| 28 | LMxxUULMxxLUU直线轴承.1.SLDPRT | 126.07K |
| 29 | MA32x35SCASDB0CMSG-1.1.sldasm | 188.09K |
| 30 | MANIFOLD_SOLID_BREP__17043.stp.1.sldprt | 314.52K |
| 31 | MGN12C导轨滑块装配.1.SLDASM | 79.57K |
| 32 | MGN12C滑块.1.SLDPRT | 101.93K |
| 33 | MGN12C滑块导轨.1.SLDPRT | 85.80K |
| 34 | MIFENGQUAN_1.stp.1.sldprt | 43.40K |
| 35 | MIFENGQUAN_2.stp.1.sldprt | 40.23K |
| 36 | PRT0033.stp.1.sldprt | 78.72K |
| 37 | PRT0034.stp.1.sldprt | 79.01K |
| 38 | PRT0035.stp.1.sldprt | 78.65K |
| 39 | PRT0036.stp.1.sldprt | 78.84K |
| 40 | PRT0037.stp.1.sldprt | 78.80K |
| 41 | PRT0038.stp.1.sldprt | 78.81K |
| 42 | PRT0058.stp.1.sldprt | 1.47M |
| 43 | PRT0059.stp.1.sldprt | 1.58M |
| 44 | pulf-90.1.SLDPRT | 243.25K |
| 45 | QTYU-007-3.1.1.1.SLDASM | 882.22K |
| 46 | SC-125X250-nut.1.sldprt | 88.84K |
| 47 | SCJ-125X35-0000_nut.1.sldprt | 139.81K |
| 48 | SCJ-125X35-0_000_rod.1.sldprt | 88.25K |
| 49 | SCJ125X35.1.sldprt | 279.86K |
| 50 | SHB-QMJC-002.1.1.SLDPRT | 1.75M |
| 51 | SHB-QMJC-003.1.1.SLDPRT | 87.14K |
| 52 | SHB-QMJC-004.1.1.SLDPRT | 108.20K |
| 53 | SHB-QMJC-005.1.1.SLDASM | 298.44K |
| 54 | SHB-QMJC-006.1.1.SLDPRT | 242.12K |
| 55 | SHB-QMJC-012.1.1.SLDPRT | 1.76M |
| 56 | SHB-XJZ-001.1.SLDASM | 10.31M |
| 57 | SHB-XJZ-002.1.SLDPRT | 143.80K |
| 58 | SHB-XJZ-003.1.SLDPRT | 813.73K |
| 59 | SHB-XJZ-004.1.sldasm | 244.31K |
| 60 | SHB-XJZ-005.1.sldasm | 460.18K |
| 61 | SHB-XJZ-006.1.SLDPRT | 88.02K |
| 62 | SHB-XJZ-007.1.SLDPRT | 124.91K |
| 63 | SHB-XJZ-008.1.SLDPRT | 96.98K |
| 64 | SHB-XJZ-009.1.SLDPRT | 301.03K |
| 65 | SHB-XJZ-010.1.SLDPRT | 123.25K |
| 66 | SHB-XJZ-012.1.SLDPRT | 93.53K |
| 67 | SHB-XJZ-013.1.SLDPRT | 218.31K |
| 68 | SHB-XJZ-014.1.sldasm | 189.97K |
| 69 | SHB-XJZ-015.1.SLDASM | 106.23K |
| 70 | SHB-XJZ-015.1.SLDPRT | 279.12K |
| 71 | SHB-XJZ-015（2）.1.SLDASM | 107.15K |
| 72 | SHB-XJZ-016.1.SLDPRT | 69.74K |
| 73 | SHB-XJZ-017.1.SLDPRT | 129.60K |
| 74 | SHB-XJZ-018.1.SLDPRT | 93.81K |
| 75 | SHB-XJZ-019.1.SLDPRT | 97.96K |
| 76 | SHB-XJZ-020.1.SLDPRT | 94.74K |
| 77 | SHB-XJZ-021.1.SLDPRT | 86.39K |
| 78 | SHB-XJZ-022.1.SLDPRT | 63.96K |
| 79 | SHB-XJZ-023.1.SLDPRT | 167.64K |
| 80 | SHB-XJZ-025.1.SLDPRT | 115.83K |
| 81 | SHB-XJZ-026.1.SLDPRT | 105.30K |
| 82 | SHB-XJZ-027.1.SLDPRT | 104.20K |
| 83 | SHB-XJZ-028.1.SLDPRT | 121.43K |
| 84 | SHB-XJZ-029.1.SLDPRT | 101.56K |
| 85 | SHB-XJZ-031.1.SLDPRT | 105.61K |
| 86 | SHB-XJZ-032.1.SLDPRT | 140.87K |
| 87 | SHB-XJZ-033.1.SLDPRT | 107.04K |
| 88 | SHB-XJZ-034.1.SLDPRT | 88.83K |
| 89 | SHB-XJZ-035.1.SLDPRT | 68.87K |
| 90 | SHB-XJZ-036.1.SLDPRT | 68.44K |
| 91 | SHB-XJZ-037.1.SLDPRT | 127.45K |
| 92 | VOLUTE_0923_3.stp.1.sldprt | 2.53M |
| 93 | VOLUTE_0923_3.stp.1_defeature.sldprt | 2.23M |
| 94 | WP01-M100119-S_ROTOR.stp.1.sldprt | 88.12K |
| 95 | WP01-M100121-S_STATOR_2_6_1.stp.1.sldprt | 226.42K |
| 96 | ZHOU.stp.1.sldprt | 259.87K |
| 97 | ZHOUCHENG1.stp.1.sldprt | 52.31K |
| 98 | ZHOUCHENG2.stp.1.sldprt | 42.49K |
| 99 | _X2_51E04F554F53_X0__3.stp.1.sldprt | 52.76K |
| 100 | _X2_51E04F554F53_X0__4.stp.1.sldprt | 52.03K |
| 101 | _X2_51E04F554F53_X0__5.stp.1.sldprt | 53.13K |
| 102 | 回位弹簧030.1.SLDPRT | 469.61K |
| 103 | 定位环.1.1.SLDPRT | 102.74K |
| 104 | 定位环.1.SLDPRT | 97.36K |
| 105 | 弹簧.2.1.SLDPRT | 344.76K |
| 106 | 急停开关.1.1.SLDPRT | 363.73K |
| 107 | 按钮-启动-带指示灯.11.1.SLDPRT | 163.13K |
| 108 | 按钮-复位-带指示灯.1.1.1.SLDPRT | 159.15K |
| 109 | 按钮盒.1.SLDPRT | 93.27K |
| 110 | 按钮盒支架.1.SLDPRT | 213.73K |
| 111 | 按钮盒盖.1.SLDPRT | 136.25K |
| 112 | 操作按钮开关安装板.1.SLDPRT | 103.38K |
| 113 | 操作按钮开关盒.1.SLDASM | 310.26K |
| 114 | 新能源汽车水泵橡胶环支架安装机.SLDASM | 11.94M |
| 115 | 橡胶支架.1.SLDPRT | 572.58K |
| 116 | 脚轮.1.1.SLDPRT | 117.05K |
| 117 | 脚轮支架.1.1.SLDPRT | 161.06K |
| 118 | 脚轮架.1.1.SLDPRT | 193.33K |
| 119 | 脚轮法兰.1.1.SLDPRT | 120.15K |
| 120 | 装配体3.sldasm | 25.81K |
| 121 | 连接销.1.SLDPRT | 157.16K |
| 122 | 镜向SHB-XJZ-026.1.SLDPRT | 89.18K |
| 123 | 门框.SLDPRT | 331.96K |
| 124 | 门框2.SLDPRT | 336.56K |
| 125 | 防护罩.SLDASM | 594.34K |
| 126 | SHB-XJZ-001.1.SLDDRW | 252.56K |
| 127 | 新能源汽车水泵橡胶环支架安装设备.docx | 11.55K |
| 128 | 零件材料明细表.xlsx | 14.45K |
此图纸下载需要875金币
立即下载
发布者
淡笑看过尘世
创作: 2422
粉丝: 32
加入时间：2022-03-31
模型信息
图纸格式：sldprt,sldasm,slddrw
文件大小：67.23M
所需金币：875
上传时间：2025-01-12 11:09:18
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
新能源汽车
水泵橡胶环
支架安装机
图纸简介

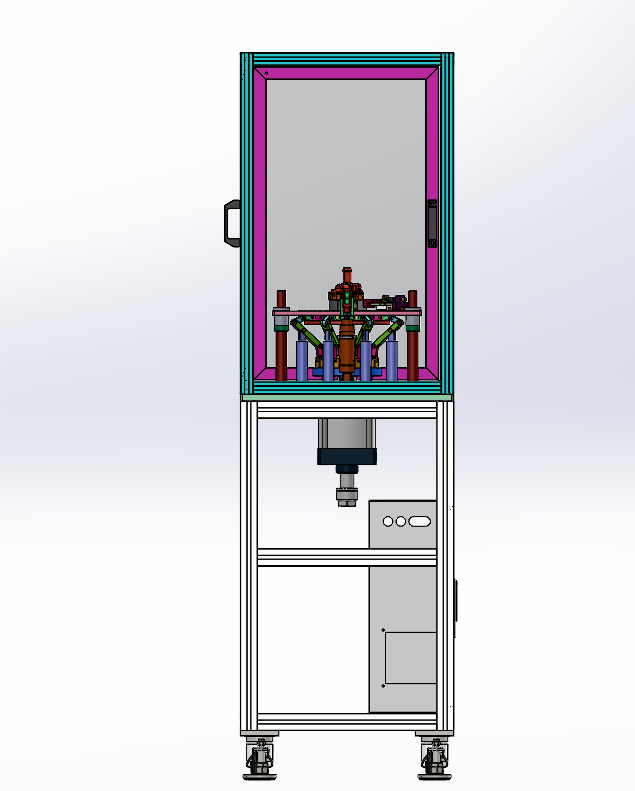

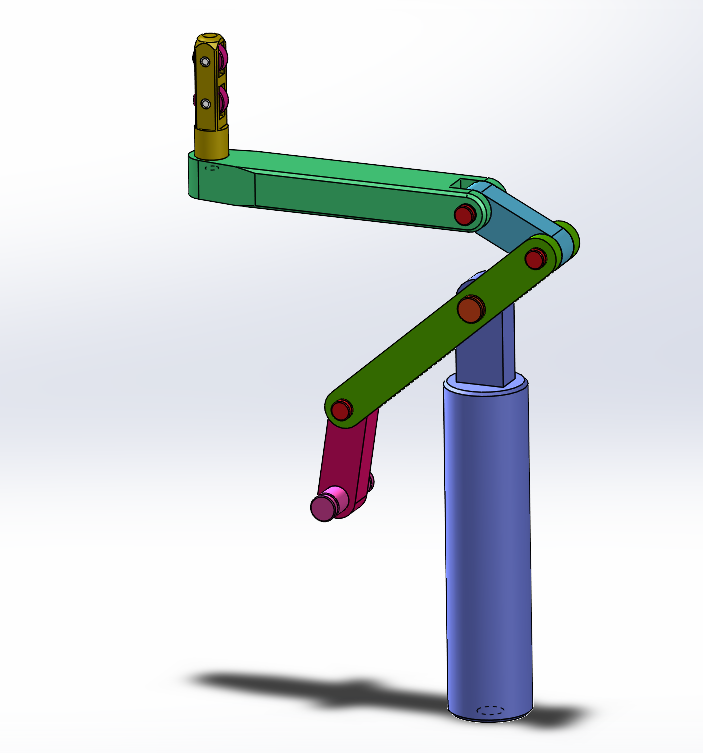

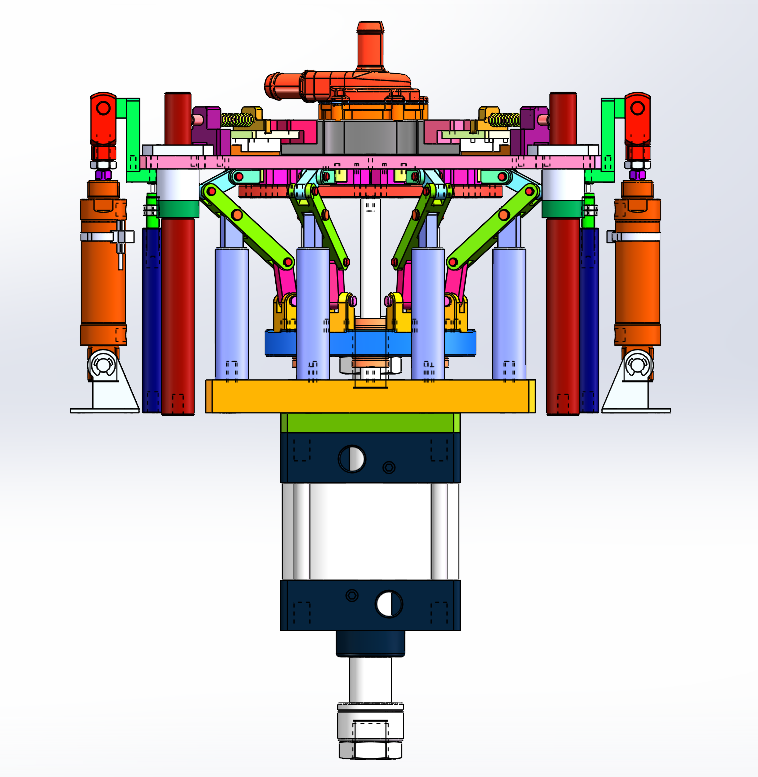

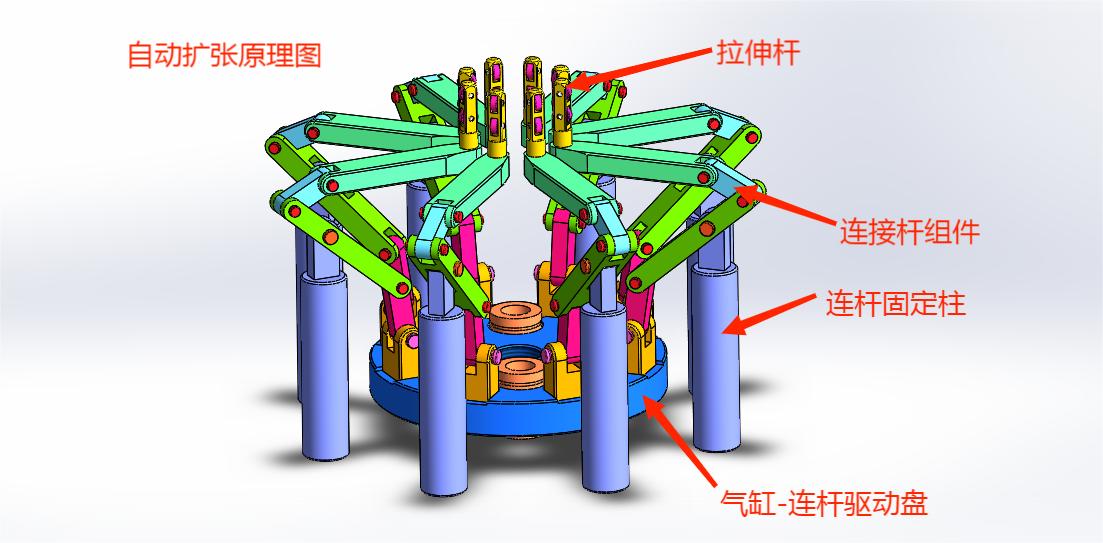

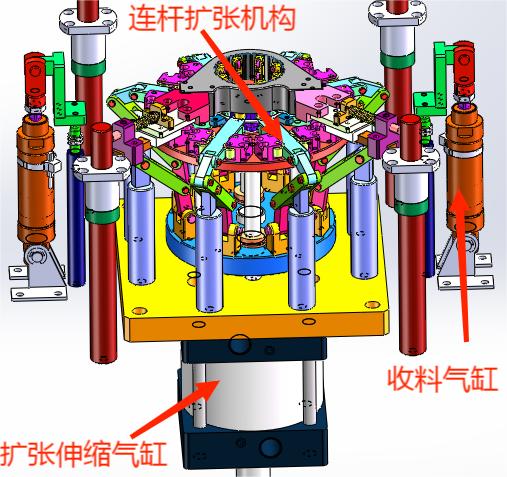

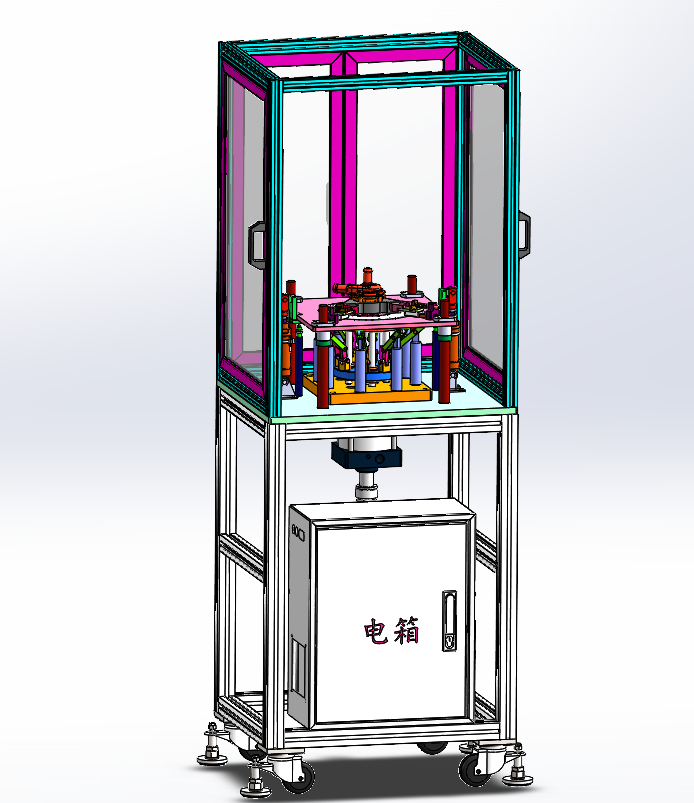

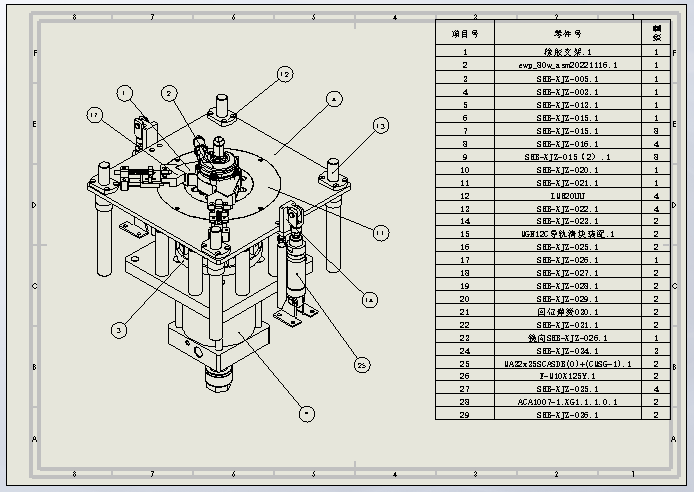

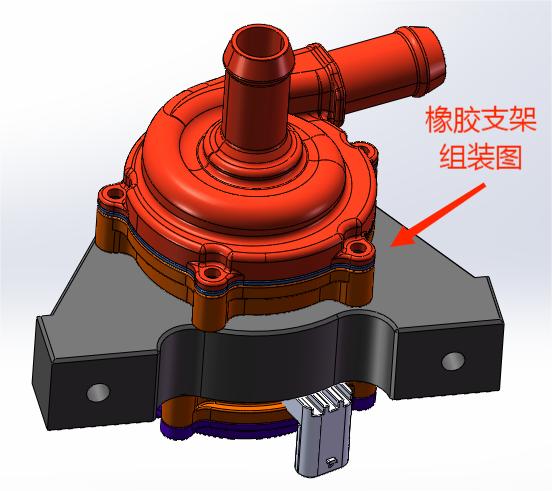

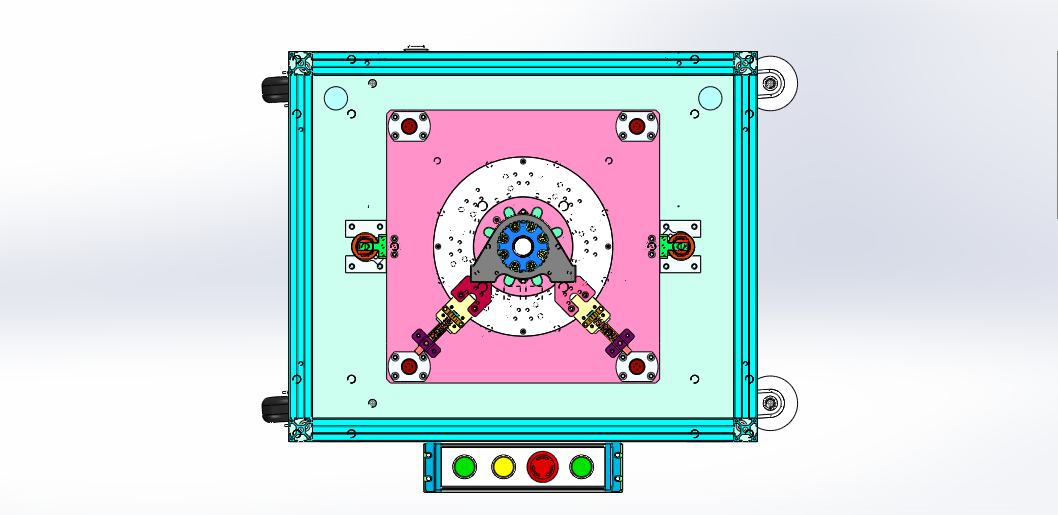

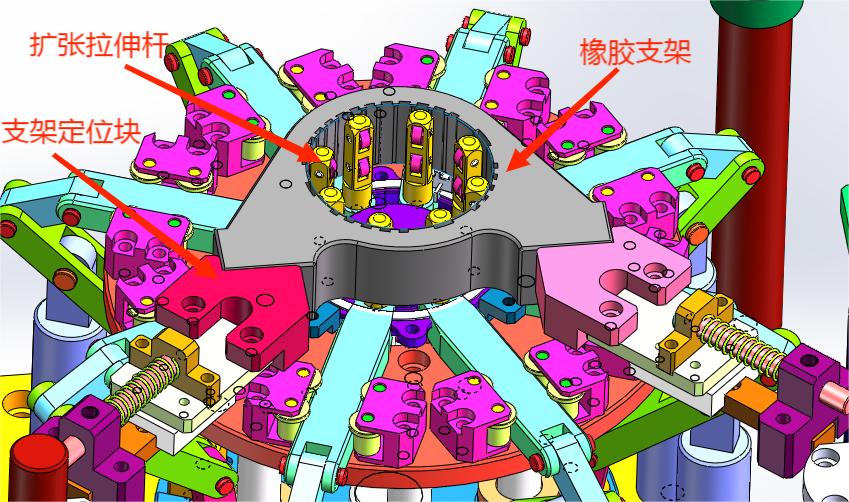

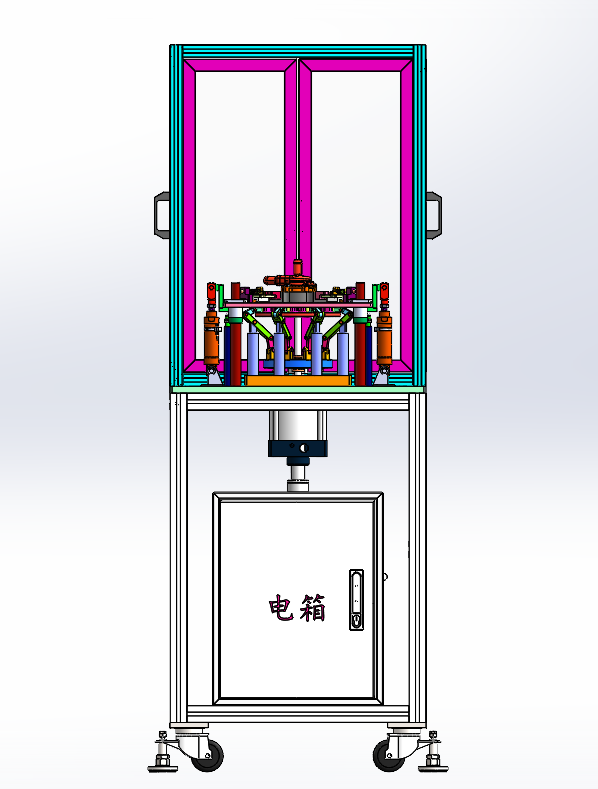

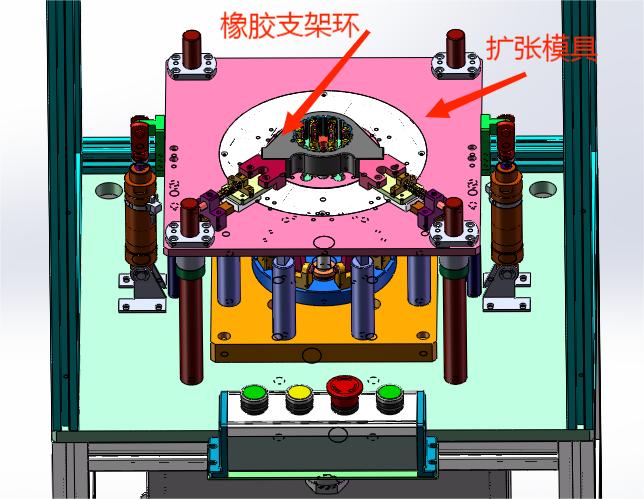

新能源汽车水泵橡胶环支架安装机 设计思路：水泵支架组装机，当完成水泵的组装和性能检测后，需要安装水泵支架，水泵支架为橡胶材质，支架形状为整体环形状态，根据水泵的外形，采用了拉伸扩张的方式把橡胶支架扩大，然后把水泵放入橡胶环中。拉伸的结构设计是由八组连杆机构和气缸伸缩，八组连杆机构围绕支架中心圆周均匀分布，扩张橡胶环放入产品后，扩口机构开始缩回，由于扩口支架需要与产品脱离，需要在两侧设计顶升机构实现自动退料。 新能源汽车水泵橡胶环支架安装机结构介绍：设备防护罩、水泵定位工装、支架固定工装、橡胶支架自动扩张机构、自动顶升出料机构和电气配件构成。 工作原理：确认水泵产品完成组装检测后，人工把水泵橡胶
